Vevor линейный рельс 1800x90x36,3 мм 4 ползунки для 3D принтера фрезерный станок

Prowadnica liniowa SBR

Wysoka dokładność i odporność na zużycie przy niskim poziomie hałasu

VEVOR Wysokiej jakości prowadnica liniowa SBR zawiera 2 szyny prowadzące i 4 bloki ślizgowe. Wytrzymałe aluminiowe szyny prowadzące mają precyzyjne średnice i rozstaw otworów, a bloki ślizgowe SBR wykorzystują łożyska kulkowe, aby zapewnić płynny i nieprzerwany ruch. Dostępnych jest wiele specyfikacji, które zaspokoją Twoje potrzeby.

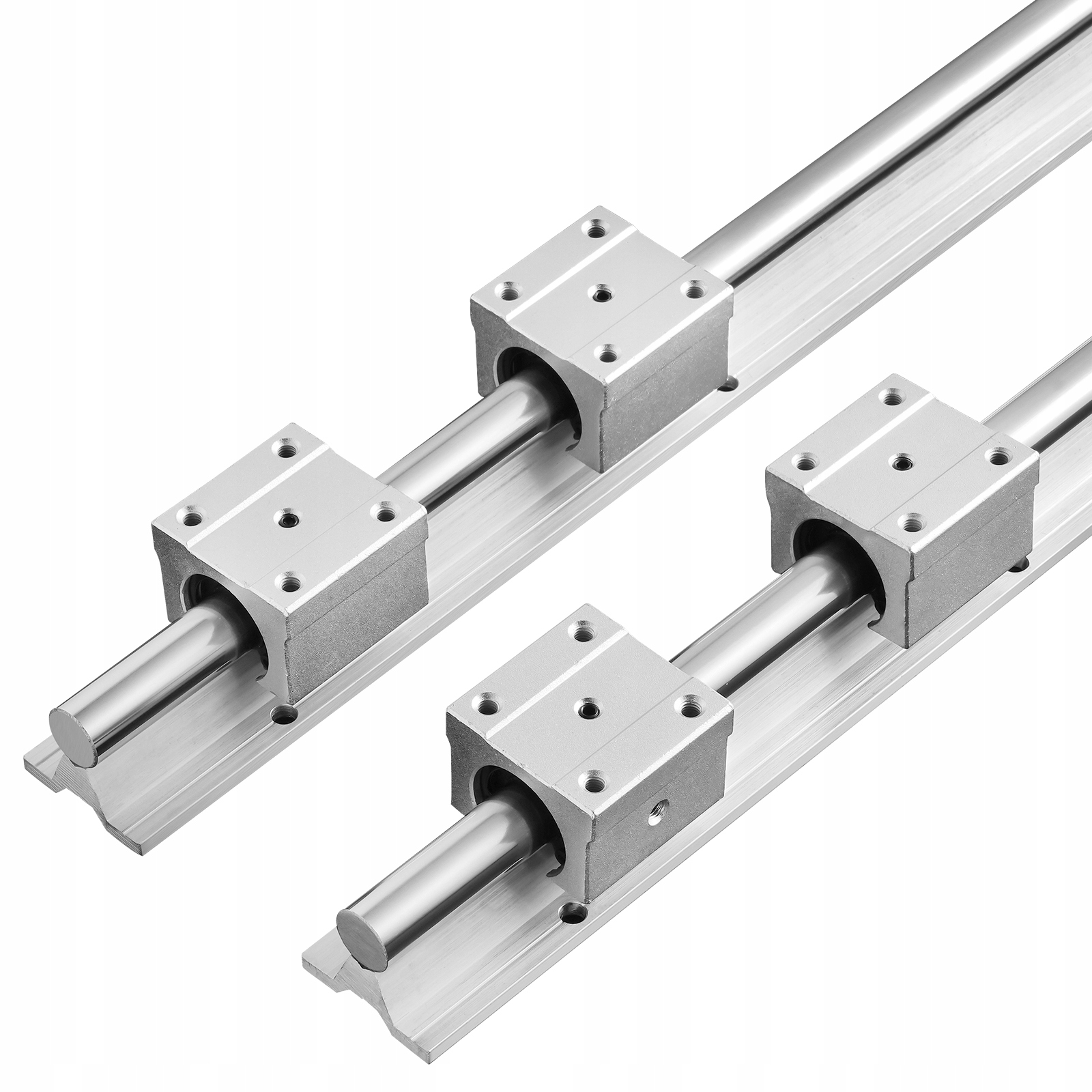

Zestaw ślizgu liniowego SBR

Wytrzymały i trwały

Cichy poślizg

Wysoka precyzja

Specyfikacje

Numer modelu produktu: SBR20-C 1800L

Model bloku przesuwnego: SBR20UU

Długość szyny prowadzącej: 1800 mm (70.9 cala)

Średnica wału: Φ20mm

Obciążenie dynamiczne (na blok): 882 N

Obciążenie statyczne (na blok): 1370 N

Materiał: Stal węglowa i aluminium

Rozstaw otworów montażowych A: 35mm (1.4cala)

Rozstaw otworów montażowych B: 35mm (1.4 cala)

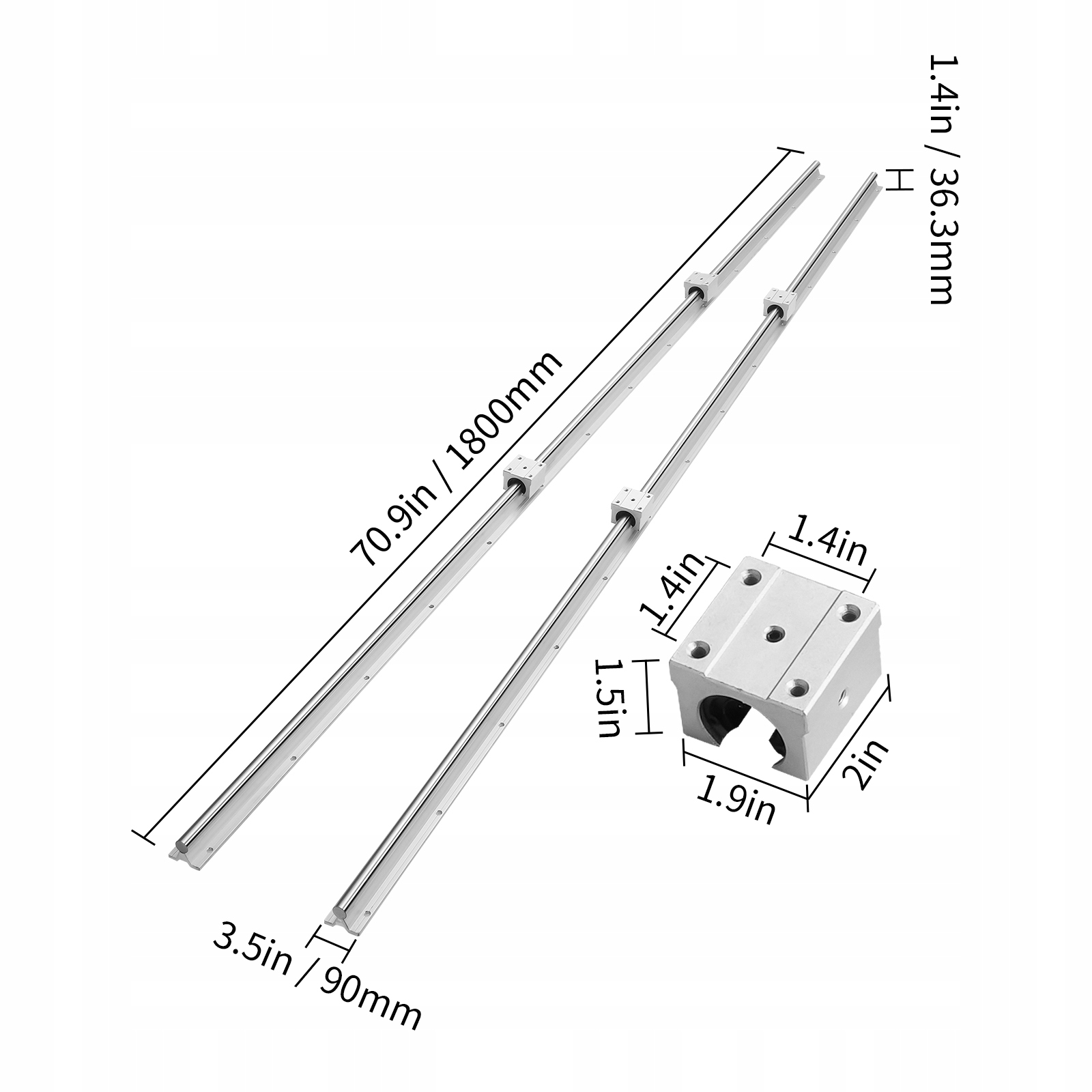

Rozmiar bloku przesuwnego (dł x szer x wys): 50 x 48 x 39mm (2 x 1.9 x 1.5 cala)

Wymiary produktu (dł x szer x wys): 1800 x 90 x 36.3 mm (70.9 x 3.5 x 1.4 cala)

Wielkość opakowania (dł x szer x wys): 1930 x 145 x 80 mm (76 x 5.7 x 3.1 cala)

Waga netto: 13.4 kg (29.5 funta)

Obsługuj nacisk z łatwością

Łożysko liniowe ma całkowicie metalową konstrukcję, a blok ślizgowy jest mocno zablokowany do wału liniowego, który ma dużą nośność.

Płynne szybowanie bez zacinania

Aluminiowy blok ślizgowy SBR i wbudowane łożyska kulkowe przesuwają się płynnie i bez wysiłku, zapewniając długotrwałą stabilną pracę.

Dokładniejsze niż kiedykolwiek

Prowadnice liniowe posiadają precyzyjny rozstaw otworów, średnice otworów oraz standardowe średnice wału, co pozwala na jeszcze większą precyzję w montażu sprzętu.

Szeroki zakres zastosowań

Zestaw do montażu szyny liniowej jest szeroko stosowany w ciężkich urządzeniach automatyki i projektach DIY. Na przykład maszyny do grawerowania CNC DIY, tokarki itp.

Silna odporność na korozję

Powierzchnia wału prowadnicy liniowej LM jest chromowana. Wytrzymuje wilgotne środowisko, a jednocześnie jest wysoce odporny na ciepło.

Łatwy montaż

Prowadnice liniowe są dostarczane z wałem, nośnikiem i blokami ślizgowymi. Zarówno bloki, jak i podstawa szyny mają otwory na śruby montażowe dla wygodnego montażu i podłączenia. Szczelność łożyska ślizgowego można regulować za pomocą otworu na śrubę z boku bloku.

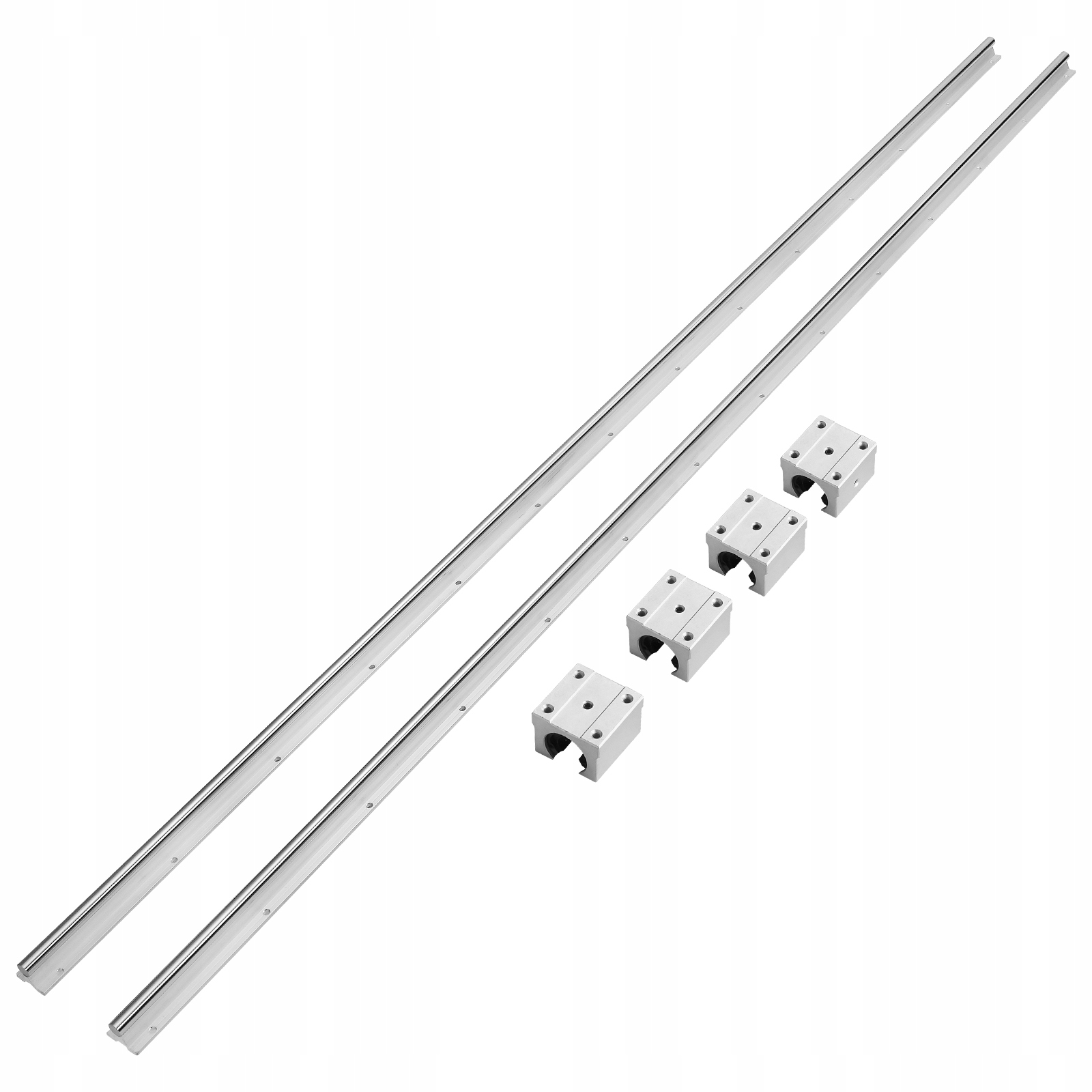

Zawartość paczki

2 x ślizgi liniowe SBR20-1800mm z podporami

4 klocki ślizgowe SBR20UU

Kluczowe funkcje

Zestaw ślizgów liniowych SBR: zestaw ślizgów liniowych SBR20-1800mm zawiera 2 sztuki ślizgów SBR20 o długości 1800mm i 4 sztuki bloków ślizgowych SBR20UU. Obciążenie dynamiczne na blok: 882 N Obciążenie statyczne na blok: 1370 N.

Wytrzymałość i trwałość: tor liniowy wykonany jest ze stali węglowej i aluminium z chromowanym wykończeniem zapewniającym odporność na rdzę i wysoką trwałość. Wbudowane 4 aluminiowe bloki ślizgowe i łożyska kulkowe zapewniają płynne i nieprzerwane przesuwanie.

Ciche przesuwanie: aluminiowe bloki ślizgowe SBR i wał liniowy ze stali węglowej są idealnie dopasowane. Wbudowane łożysko kulkowe zapewnia płynny i wolny od zacięć ruch, zapewniając kontrolę oszczędzającą pracę.

Wysoka precyzja: Precyzyjne wymiary wału kołowego i prostoliniowość, które zapewniają wysoką dokładność, powtarzalność i stabilność ruchu. Solidna aluminiowa podstawa i blok przesuwny są wyposażone w precyzyjne otwory montażowe, co ułatwia użytkownikom instalację i podłączenie.

Szerokie zastosowanie: zestaw szyn liniowych SBR jest wszechstronny, odpowiedni do wszelkiego rodzaju ciężkich urządzeń automatyki i projektów DIY, takich jak B. Suwaki do frezarek/frezów/tokarek, drukarek 3D, grawerek laserowych, maszyn CNC, obrotowych tablic treningowych itp.
