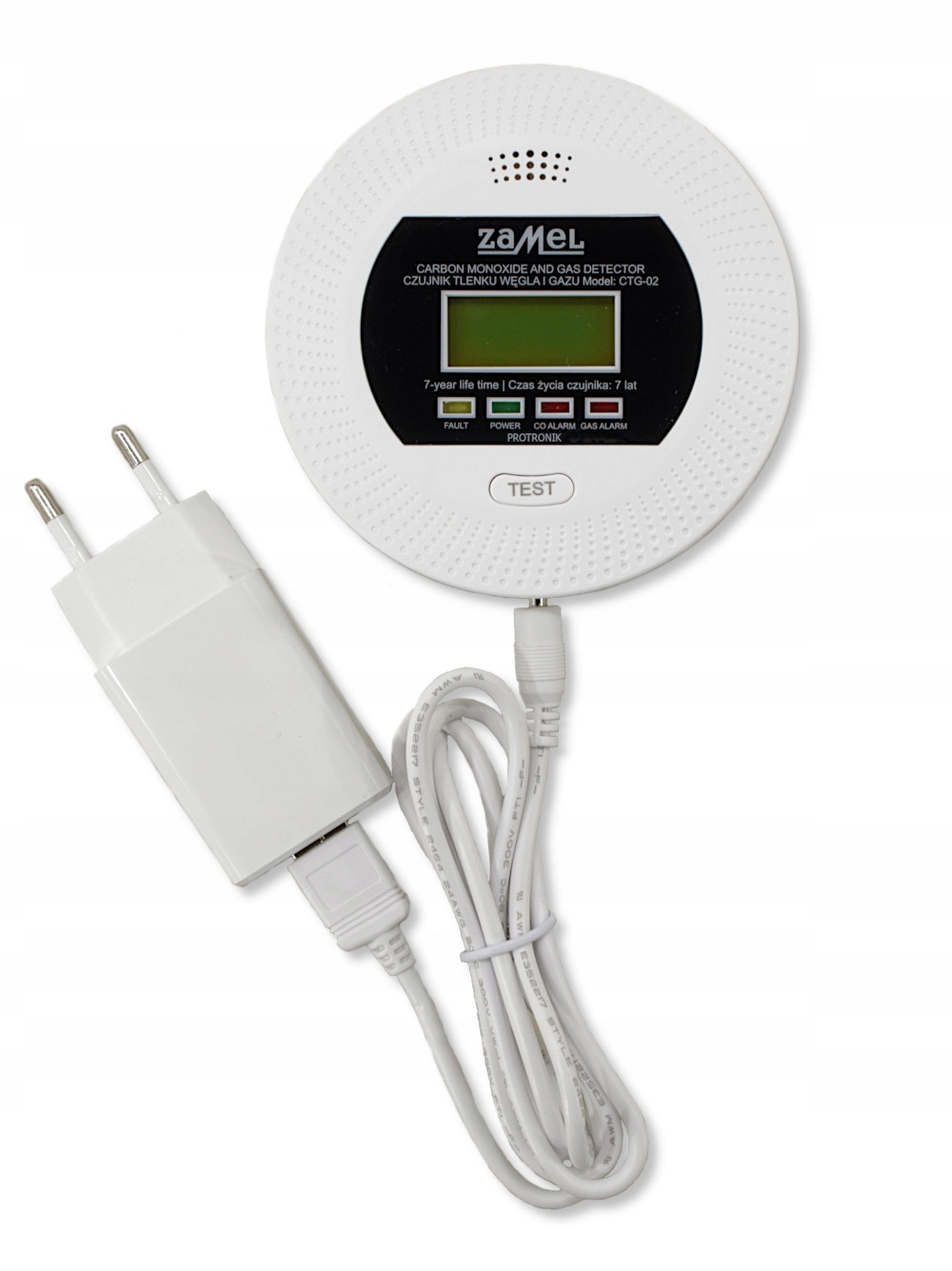

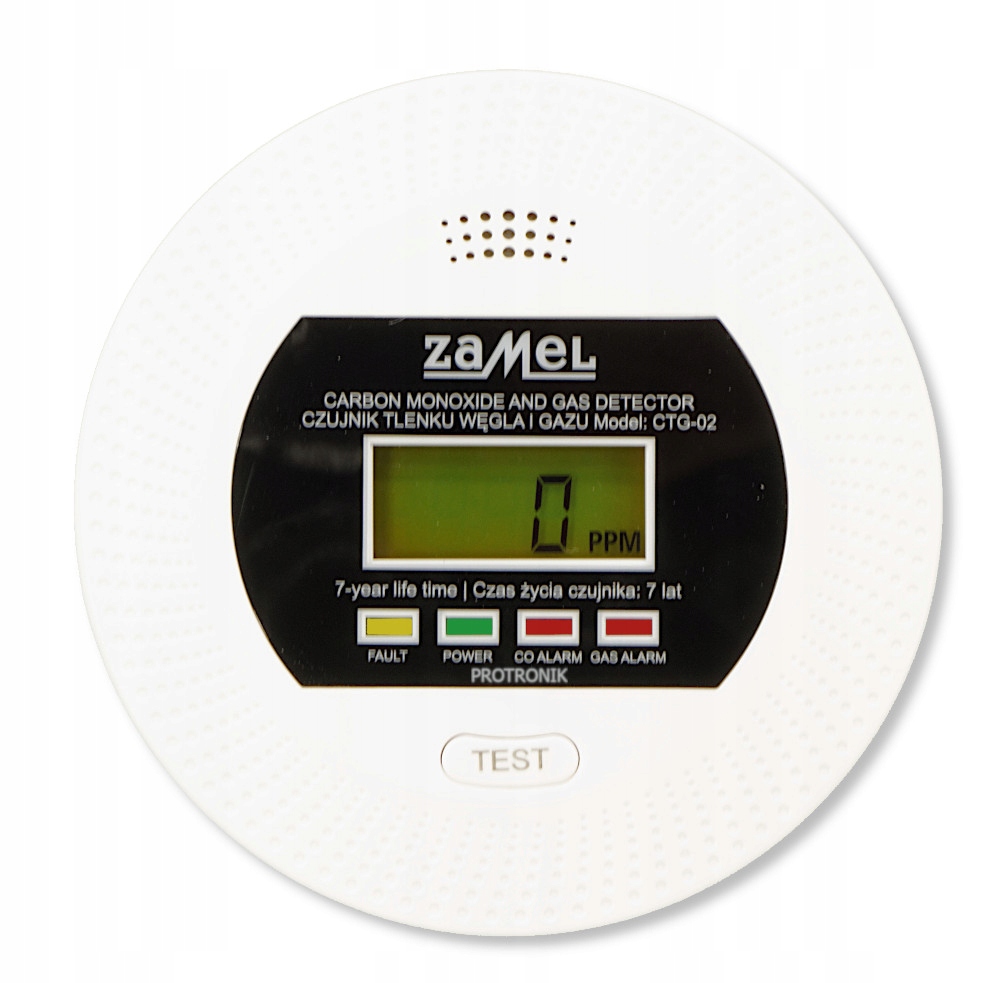

Czujnik Czadu Tlenku Węgla Gazu LPG Zamel CTG-02

Czujnik CTG-02 służy do ciągłego monitorowania niebezpiecznego stężenia zarówno tlenku węgla jak i gazu ziemnego oraz propan butan w powietrzu. W momencie wykrycia niebezpiecznego stężenia urządzenie załącza alarm dźwiękowy i optyczny a także wyświetla poziom stężenia i rodzaj wykrytego gazu na wyświetlaczu LCD. Zasilany jest sieciowo (zasilacz w komplecie) ale posiada także awaryjne zasilanie bateryjne dzięki czemu będzie działał nawet po zaniku zasilania w instalacji. Wyposażony jest w zaawansowane czujniki półprzewodnikowe i elektrochemiczne oraz w układ auto-diagnostyczny który sygnalizuje uszkodzenie czujnika.Jest zgodny z najnowszą normą dla czujników czadu: PN-EN50291-1:2018.

Każdy egzemplarz czujników czadu produkowanych przez firmę ZAMEL jest testowany w specjalistycznej komorze testowej i otrzymuje certyfikat poprawnej pracy (wykrywanie stężenia tlenku węgla na poziomie 300ppm w czasie poniżej 3 minut).

Czujnik jest wyposażony w baterię, nie akumulator po zgłoszeniu jej rozładowania należy je wymienić (czas awaryjnej pracy na baterii to około 1 godzina)

Dane techniczne :

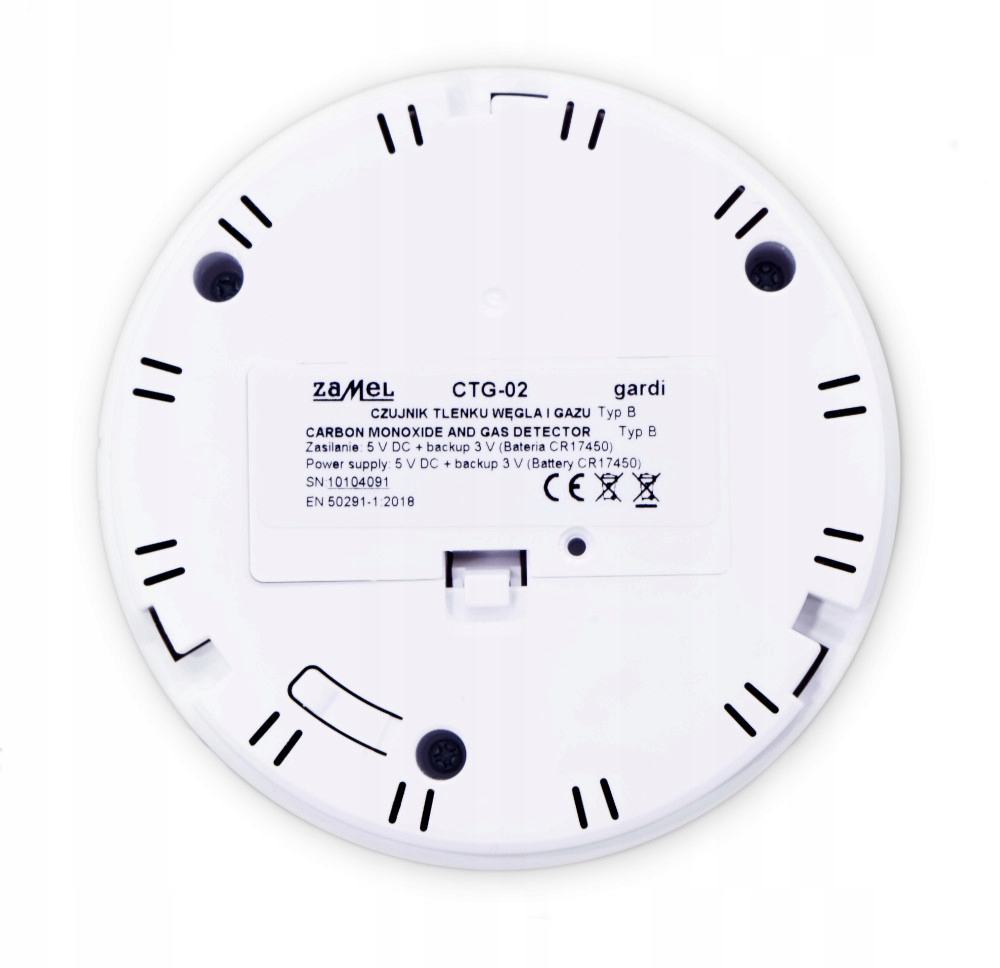

• zasilanie: 5V (zasilacz w komplecie) + zasilanie awaryjne (bateria 3V typ CR17450)
• typ czujnika węgla : elektromechaniczny (7 lat żywotności)
• typ czujnika gazu : półprzewodnikowy
• pobór mocy podczas spoczynku ok 150mA
• pobór mocy podczas alarmu ok 240mA
• poziom dźwięku: 90 dB
• wyświetlacz LCD - wyświetlenie stężenia gazu oraz komunikatów
• sygnalizacja optyczna alarmu
• poziom wykrywania tlenku węgla zgodnie z normą PN-EN50291-1:2018
• poziom alarmowy wykrywania gazu ~10 % LEL
• stopień ochrony IP20
• temperaturowy zakres pracy: od 0°C do 45°C
• wilgotnościowy zakres pracy: od 0% do 90% RH
• wymiary [mm]: 94 x 94 x 34

Cechy:

• czujnik 2 w 1 wykrywający jednocześnie niebezpieczne stężenie tlenku węgla jak i gazu (ziemnego i propan butan)

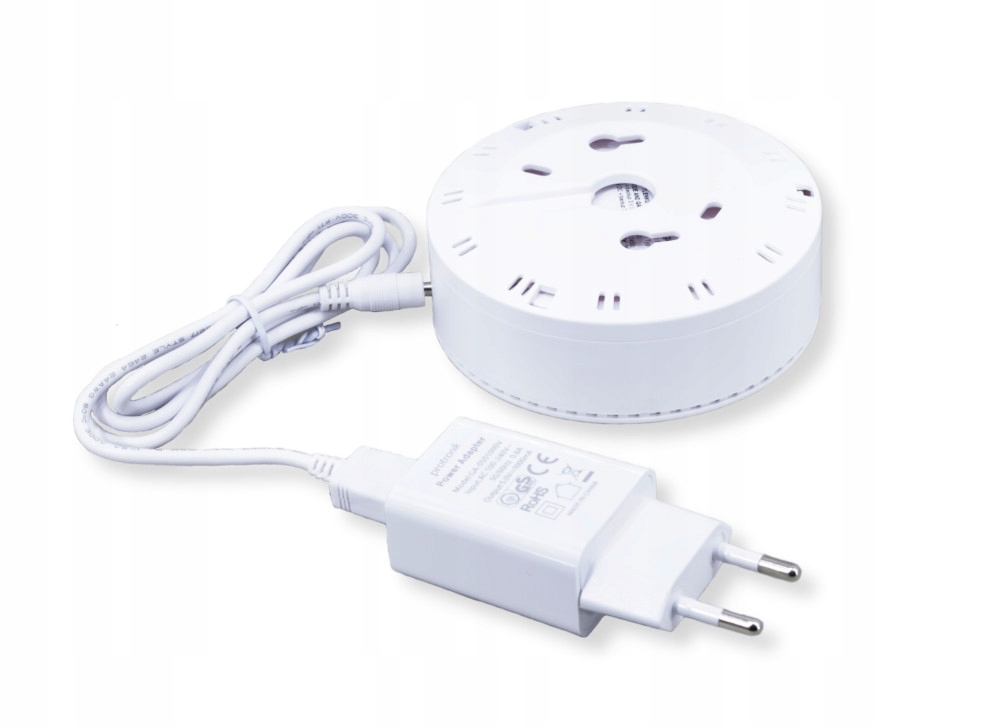

• zasilanie sieciowe poprzez dołączony do zestawu zasilacz
• sygnalizacja uszkodzenia oraz zakończenia życia czujnika, (układ auto-diagnostyczny)
• testowany w Polsce, certyfikat poprawnego wykrywania stężenia tlenku węgla na poziomie 300ppm w czasie poniżej 3 minut z wpisanym numerem seryjnym danego egzemplarza

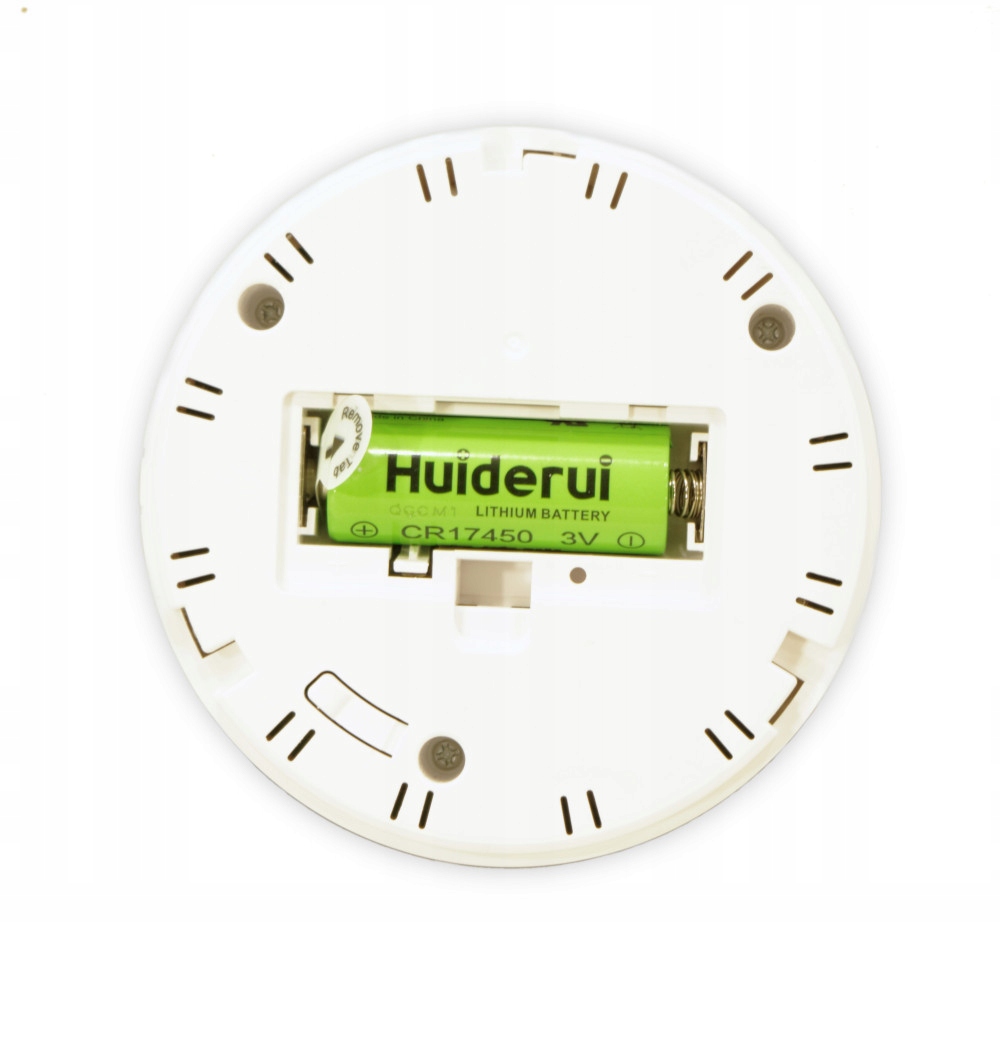

• awaryjne zasilanie bateryjne (bateria CR17450) na wypadek zaniku zasilania sieciowego
• żywotność czujnika 7 lat
• wyświetlacz LCD pokazujący aktualny poziom stężenia czadu i gazu oraz komunikaty informacyjne
• Poziomy wykrywania tlenku węgla (zgodne z normą PN-EN50291-1:2018): 30 ppm (w czasie powyżej 120 minut) 100 ppm ( w czasie 10 do 40 minut) 300 ppm ( w czasie do 3 minut)
• sygnalizacja optyczna i dźwiękowa alarmu (90 dB)

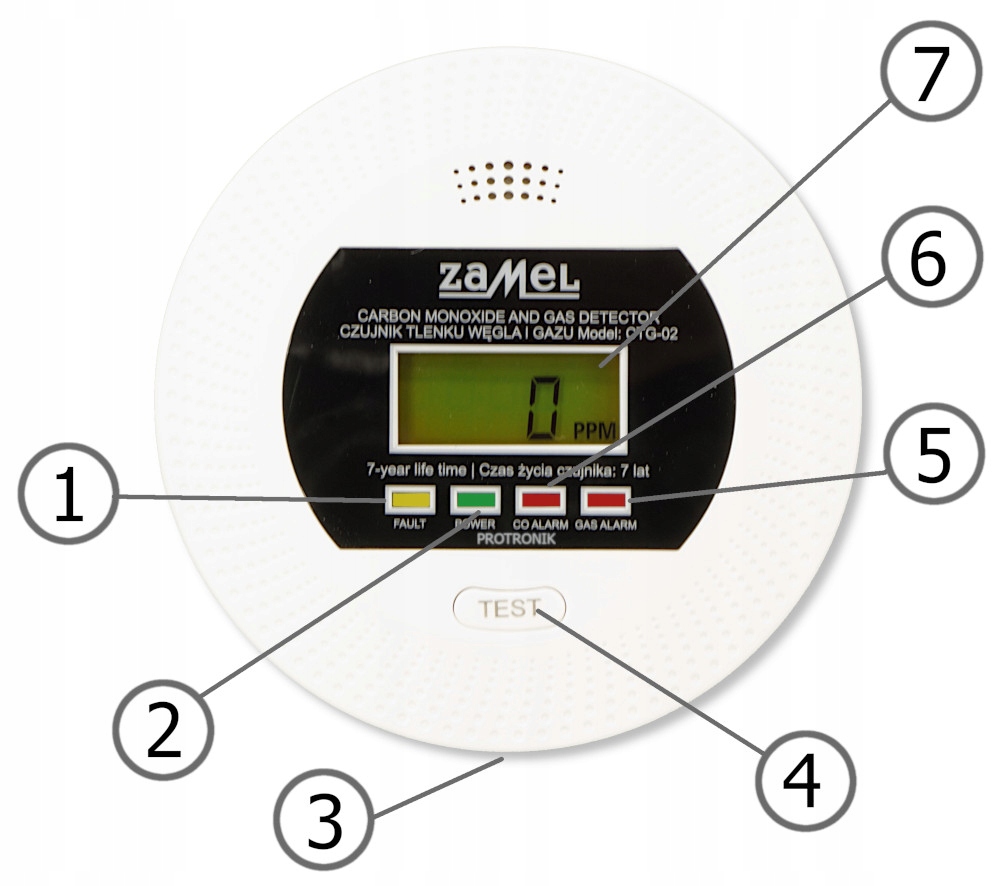

Opis:

1. dioda żółta sygnalizująca awarie czujnika

2. dioda zielona sygnalizująca informująca o poprawnym zasilaniu

3. gniazdo zasilania

4. przycisk TEST

5. dioda czerwona sygnalizująca stężenie gazu

6. dioda czerwona sygnalizująca stężenie czadu

7. wyświetlacz LCD

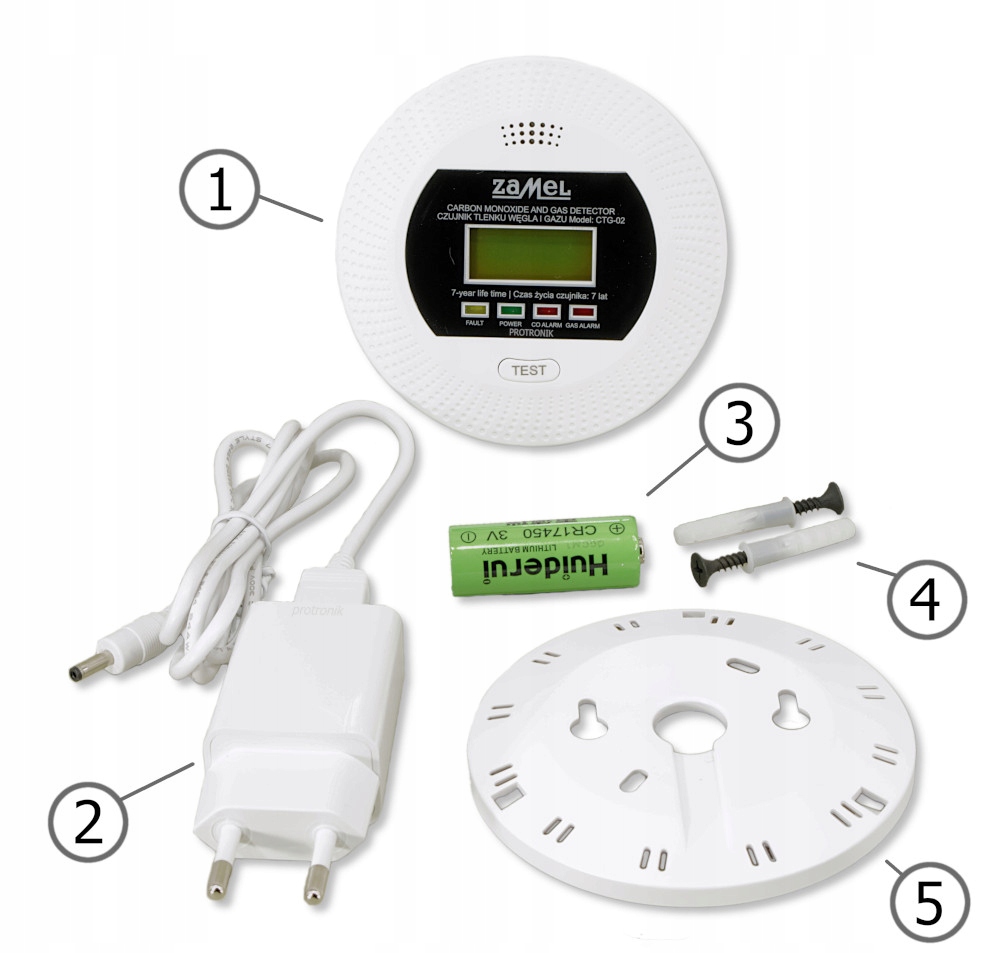

Komplet zawiera :

1. czujnik CTG-02

2. zasilacz 5V (długość przewodu zasilającego 1m)

3. baterię zasilania awaryjnego

4. kołki i śruby montażowe

5. uchwyt montażowy

6. dodatkowo instrukcja obsługi, certyfikat przetestowania przez firmę ZAMEL

Działanie :

• pierwsze załączenie : po podpięciu zasilania urządzenie załączy krótki sygnał dźwiękowy załączy się wyświetlacz na którym będą wyświetlane cyfry od 180 w dół co oznacza rozgrzewanie się czujnika sygnalizowane także miganiem diody zielonej zasilania. Po zakończeniu rozgrzewania urządzenie przechodzi do trybu normalnej pracy sygnalizowanej stałym świeceniem diody zielonej i wyświetlaniem wartości 0 ppm.
• procedura testowa : po naciśnięciu przycisku TEST urządzenie wykonuje procedurę testową sprawdzającą sprawność czujnika - wydaje z siebie wtedy sygnał dźwiękowy oraz załącza się wyświetlacz oraz wszystkie diody.Po zakończeniu testu powraca do trybu normalnej pracy sygnalizowanej przez świecenie diody zielonej. Oznacza to że procedura testowania zakończyła się pomyślnie. Zaleca się testowanie urządzenia przynajmniej raz na miesiąc.
• alarm : w momencie gdy czujnik wykryje niebezpieczny poziom tlenku węgla na wyświetlaczu pojawi się napis CO a także poziom tego stężenia, rozlegnie się dźwięk alarmowy i zacznie migać dioda CO ALARM, w momencie gdy czujnik wykryje niebezpieczny poziom stężenia gazu ziemnego lub propan butanu rozlega się także alarm dźwiękowy wraz z migotaniem diody GAS ALARM a na wyświetlaczu pojawi się napis GAS oraz poziom stężenia tego gazu. W momencie pojawienia się alarmu należy niezwłocznie przewietrzyć dane pomieszczenie i natychmiast je opuścić. Nie wolno wtedy także załączać jakichkolwiek innych urządzeń elektrycznych gdyż istnieje niebezpieczeństwo wybuchu. Należy także zawiadomić odpowiednie służby w celu sprawdzenia przyczyny obecności gazu w powietrzu.

• sygnalizacja rozładowania baterii : urządzenie wyposażone jest w awaryjne zasilanie bateryjne na wypadek zaniku zasilania sieciowego, ale może być zasilane tylko chwilowo z tej baterii. W momencie gdy bateria ulega rozładowaniu lub nie jest zainstalowana urządzenie raz na 30 sekund wydaje krótki dźwięk a na wyświetlaczu pokazywany jest symbol baterii. W takim przypadku należy niezwłocznie wymienić baterię na nową.
• sygnalizacja awarii urządzenia - urządzenie posiada układ auto-diagnostyczny który w momencie wykrycia awarii czujnika powoduje że urządzenie zaczyna wydawać z siebie 2 krótkie sygnały dźwiękowe raz na 40 sekund oraz zapala się żółta dioda. W takim przypadku należy odłączyć zasilanie (baterię i zasilacz) i załączyć to zasilanie aby czujnik wykonał ponownie pełen skan diagnostyczny jak przy pierwszym uruchomieniu. jeżeli po wykonaniu tego testu dioda żółta dalej się świeci oznacza że urządzenie uległo awarii.
