Rekuperator OnyX Pride 400

+ sterownik

Centrala OnyX  spełnia wymagania WFOŚiGW dotyczące programu Czyste Powietrze.

Dane techniczne

• Maksymalny strumień powietrza (100Pa): 412 m3/h
• Maksymalny pobór mocy wentylatorów: 193 W
• Moc nagrzewnicy wstępnej: 1000 W
• Znamionowe napięcie zasilania: 230V AC/50Hz
• Typ bezpiecznika: Nadprądowy, wył. instalacyjny C10
• Zakres temperatur pracy: 5-45 °C
• Dopuszczalna wilgotność: 25-90 % (bez kondensacji)
• Klasa zastosowanych filtrów: G4
• Stopień ochrony: IP40
• Klasa izolacji urządzenia: I
• Wymiary zewnętrzne (szer. x wys. x dł.): 59x 96,5x65 cm
• Wymiary przyłączy wentylacyjnych (średnica): 160 mm
• Wymiary filtra (szer. x wys.): 400x180 mm
• Waga: 64 kg
• Producent: Frapol

Centrale OnyX Pride 400 to centrala stojąca przeznaczona do wentylacji domów jednorodzinnych. Jej konstrukcja umożliwia montaż zarówno na izolowanym poddaszu jak również w pomieszczeniach gospodarczych na dolnych kondygnacjach budynku. Urządzenia są fabrycznie przygotowane do montażu na ścianie.

Rekuperator OnyX Pride 400 jest urządzeniem stanowiącym główny element systemu wentylacji nawiewno-wywiewnej z wysokosprawnym odzyskiem ciepła. Zapewnia ciągły dopływ świeżego powietrza i usuwanie powietrza zużytego, jednocześnie redukując przy tym poziom dwutlenku węgla oraz wilgoci. Poprzez ciągłą filtrację redukuje ponadto stężenie szkodliwych pyłów w wentylowanych pomieszczeniach.

Układ sterujący pracą central wentylacyjnych OnyX umożliwia m.in. konfigurację kilku trybów użytkownika, harmonogramu czasowego, regulację przepustnicy GWC, kontrolę bypassu (freecooling), co pozwala na możliwie energooszczędną pracę systemu wentylacji mechanicznej. Urządzenia są standardowo wyposażone w zadajnik ścienny Basic (opcjonalnie kolorowy wyświetlacz 5” Advanced), oraz intuicyjne, przyjazne dla użytkownika oprogramowanie. Jednostki są doposażone o moduł internetowy ecoNET pozwalający na sterowanie parametrami pracy za pośrednictwem aplikacji w smartfonie. Dodatkowo ciągła rejestracja danych z urządzenia umożliwia zdalne wykrywanie problemów serwisowych. Standardowo zaimplementowany moduł utrzymania stałej wydajności (Constant Flow) utrzymuje zadany strumień powietrza nawiewanego i wywiewanego niezależnie od stopnia zużycia filtrów powietrza i zmiennych warunków atmosferycznych.

Dzięki zastosowaniu wymiennika nowej generacji o zmniejszonych oporach przepływu, OnyX Pride 400 cechuje się niższym poborem energii elektrycznej oraz korzystniejszą charakterystyką akustyczną w porównaniu do rozwiązań konwencjonalnych. Urządzenie jest wyposażone w 100% automatyczny by-pass. Króćce urządzenia są zlokalizowane w górnej części urządzenia.

Centrala OnyX Pride 400 spełnia wymagania WFOŚiGW dotyczące programu Czyste Powietrze.

Zalety

• Zmniejszone o 40% opory wymiennika.
• 100% automatyczny system obejścia.
• Klasa energetyczna A.
• Opcja zabudowy w ciągu kuchennym.
• Filtry G4 o dużej powierzchni filtracyjnej.
• Możliwy montaż na ścianie.
• Kompaktowa budowa.

Budowa urządzenia

1. Przeciwprądowy układ odzysku ciepła
2. Automatyczny układ obejścia
3. Filtry powietrza świeżego
4. Filtry powietrza usuwanego z pomieszczeń
5. Wentylator nawiewny
6. Wentylator wywiewny
7. Układ automatyki wraz z wyłącznikiem głównym i gniazdem zasilania
8. Regulowane elementy mocujące klapy rewizyjne
9. Króćce przyłączeniowe przewodów wentylacyjnych o przekroju kołowym

Charakterystyka

Zakres wydajności

• A - Sprawność temperaturowa uoc 1
• B - Pobór mocy 70%
• C - Sprawność temperaturowa uoc 2

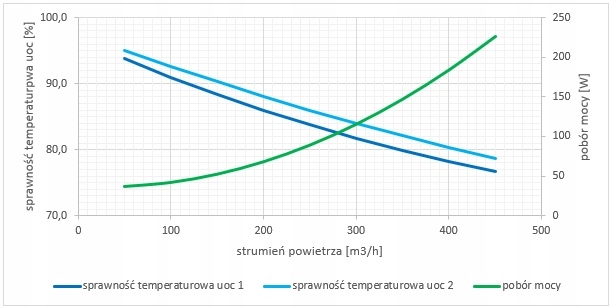

Sprawność temperaturowa, pobór mocy

• A - Sprawność temperaturowa uoc 1
• B - Sprawność temperaturowa uoc 2
• C - Pobór mocy
