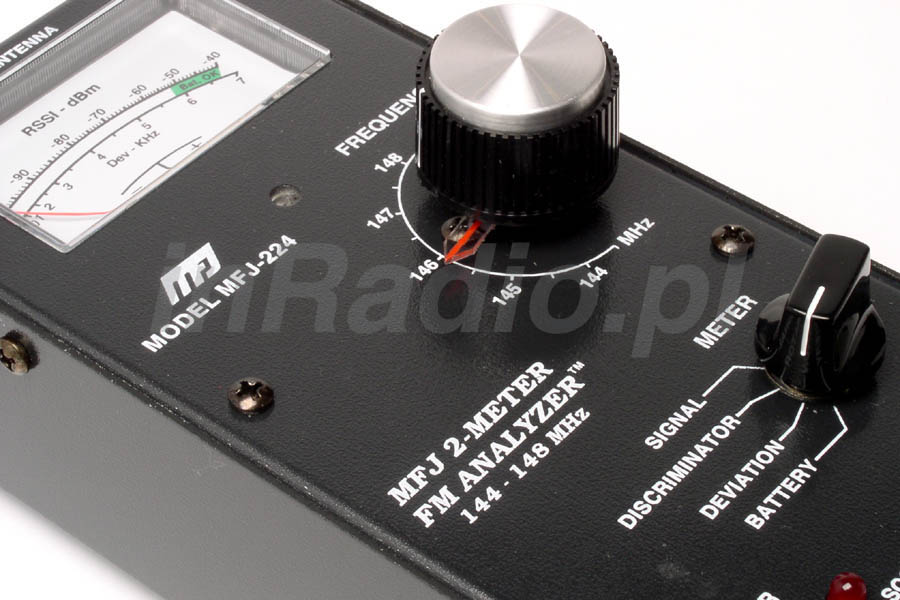

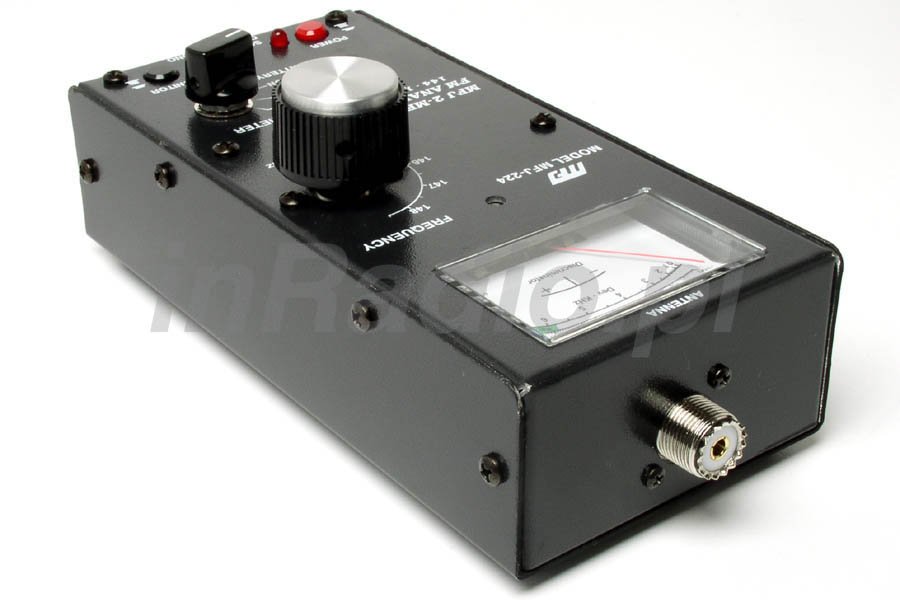

MFJ-224

ANALIZATOR SYGNAŁU FM

MFJ-224 jest przyrządem pozwalającym zmierzyć siłę sygnału do ponad 60dB, strat w przewodach w dB. Pozwala wizualnie przeanalizować przebiegi modulacji, zniekształceń dźwięku, hałasu oraz wartości szczytowe. MFJ-224 pozwala na łatwe dostrojenie się do sygnału z zakresu 143,5 – 148,5MHz. Opcja podłączenia słuchawek sprawia łatwiejsze dostrojenie się do wymaganego sygnału. Analizator posiada wskaźnik stanu naładowania baterii, zasilany jest baterią 9V.

przykładowe zastosowania MFJ-224:

• Mierzenie natężeń pola anteny w terenie.
• Pomiar wzmocnienia przedwzmacniacza.
• Wykrywanie usterki w przewodzie antenowym.
• Śledzenie ukrytych nadajniów
• Oraz wiele innych opcji!

MFJ-224 może zostać podłączony do oscyloskopu by analizować jakość dźwięku. Przyrząd posiada własne filtry oraz możliwość dostrajania się do badanego sygnału oraz ich identyfikacji.

Zasilany z baterii 9V (nie stanowią wyposażenia) .

Dane techniczne:

• Zakres częstotliwości: 143,5 - 148,5 MHz
• Selektywność: -6 dB przy 20 kHz
• Typ odbiornika: Podwójna konwersja, pierwsza pośrednia10,7 MHz, druga pośrednia 455 kHz
• Wyjście dla oscyloskopu: 1 V ss dla tonu 1 kHz przy odchyleniu 5 kHz
• Gniazdo słuchawek: mały jack
• RSSI Zakres: -100 dBm do -40 dBm (w zakresie 60 dB)
• Zakres odchylenia: 0-7 kHz na mierniku, na zakresie 0-20 kHz (sygnał 1 kHz)
• Dyskryminator Miernik zakres: + / - 3 kHz,
• Napięcie pracy: 6,5 - 9,0 V DC
• Zasilanie: bateria 9 V alkaliczna 6F22
