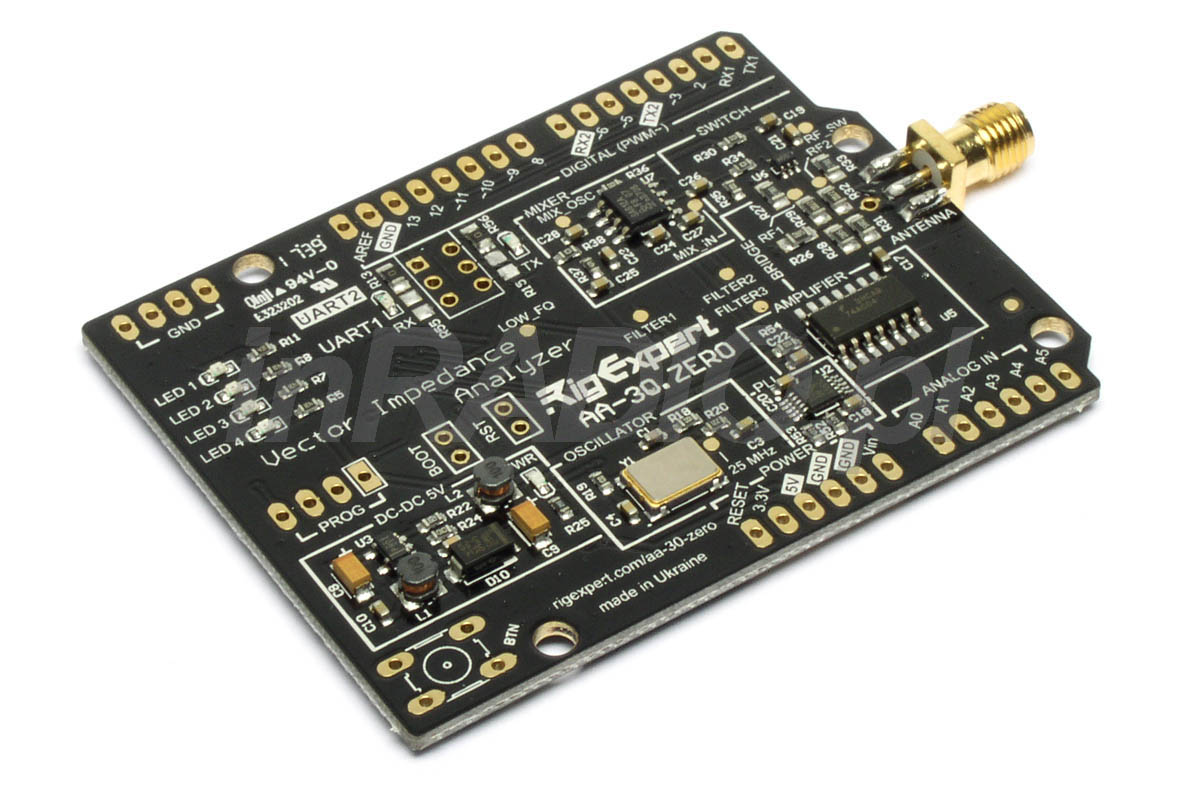

Модуль анализатора AA30.НОЛЬ компании RigExpert

Набор для пользовательских конструкций, имеющие общие измерительные возможности с анализатором Rigexpert AA30

Модуль AA30ZERO, безусловно, облегчит ваши собственные конструкции, это антенного анализатора или цепей дополнительных тюнер, антенны, а также измерения для совершенно других диапазонах.

Спецификация модуля анализатора RigExpert AA-30-НОЛЬ

• Диапазон частот от 60kHz к 30MHz
• AA30.нулевой платой печатной ПЛАТЫ без корпуса!
• Интерфейс UART для связи
• Питание: 5V
• "Быстрый" интерфейс для пользователя: 4 шт LED
• Разъемы стандартные SMA
• Сигнал wyściowy (частота) - такой же, как на входе
• Выходная мощность передатчика до 13dBm (импеданс 50 Ом)
• Максимальная нагрузка питания:150mA
• Размеры печатной ПЛАТЫ: 55x69x5mm (письмо без подключения)
• Komptybilny с Arduino
• Подключение к ПК - через адаптер USB-RS232

Устройство AA30.НОЛЬ может работать на Arduino или с ПК, с подключенным интерфейсом MAX232/prolific/FTDI и программным обеспечением ANTSCOPE v. 4.3.4. На компьютере будет презентация результатовтак же, как и из анализатора RigExpert AA30.

Сколько содержание целого набора AA30ZERO?

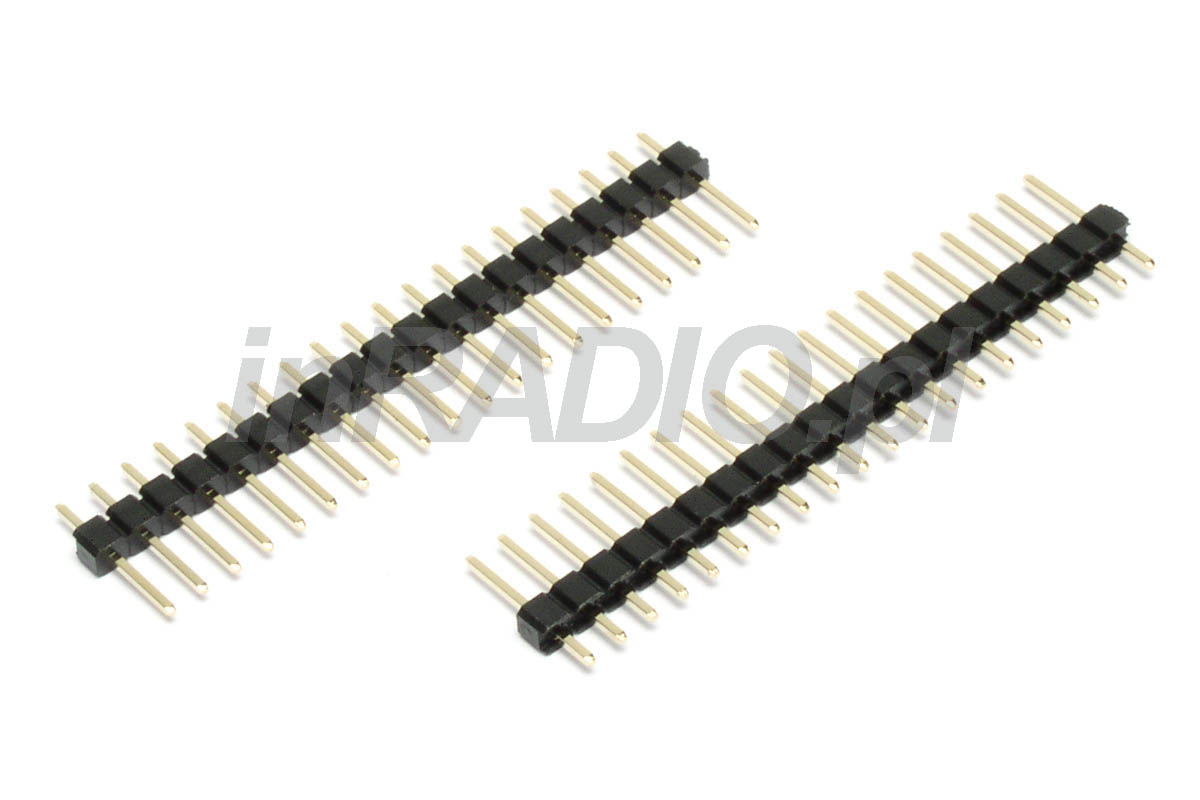

В небольшой упаковке в сумке из фольги главная плата с установленными элементами, и разъемы для подключения других устройств. Модуль требует использования паяльника для соединения коннекторов.

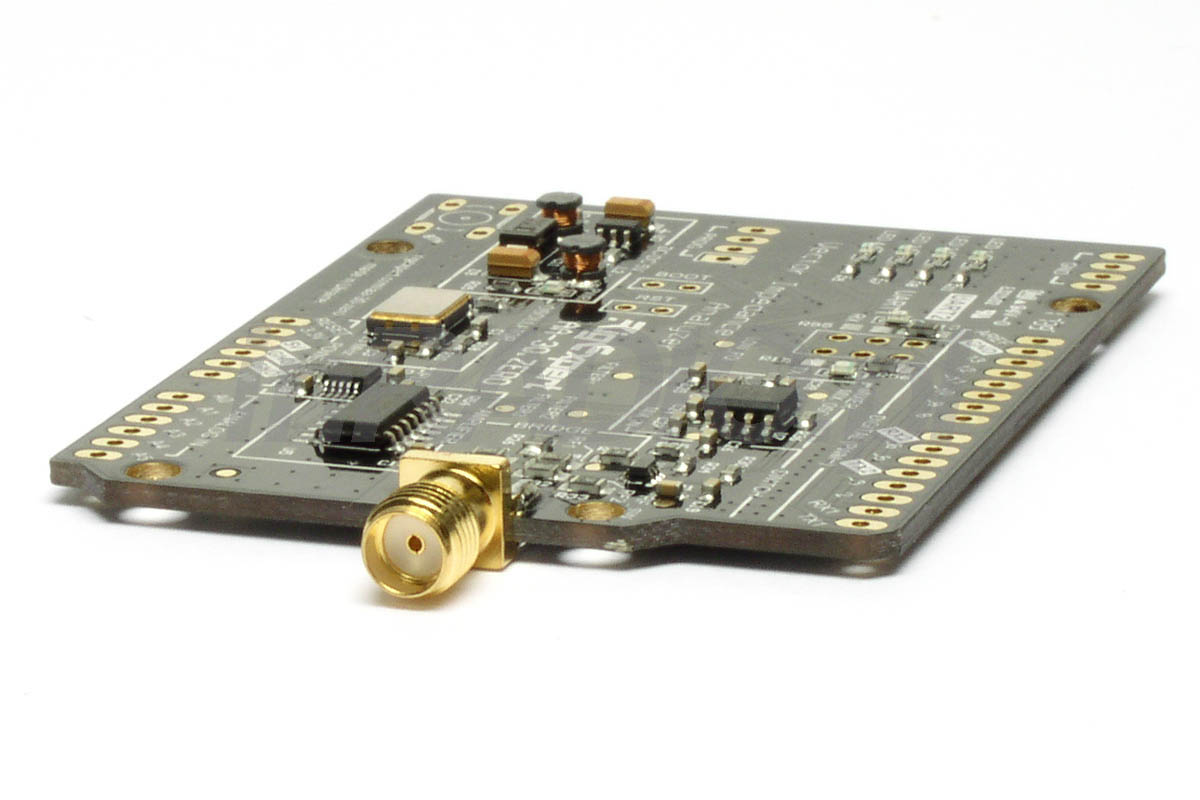

Размеры платы PCB: около 5,4 см x 6,9 см, а гнездо имеет около 0,95 см.

Модуль AA30.НОЛЬ упакован в антистатическую пленку.
