ТЕПЛОВИЗИОННАЯ КАМЕРА QIANLI LC-IR01

ДЛЯ ОБНАРУЖЕНИЯ ПОВРЕЖДЕНИЙ ЭЛЕМЕНТОВ НА ПЕЧАТНОЙ ПЛАТЕ

Qianli LC-IR01-это устройство для быстрой диагностики и устранения неисправностей на слоистых ПЛАТ.

Является первым на мире устройством, в котором применяется технология двойного spektralnego позиционирования с чересстрочной разверткой.

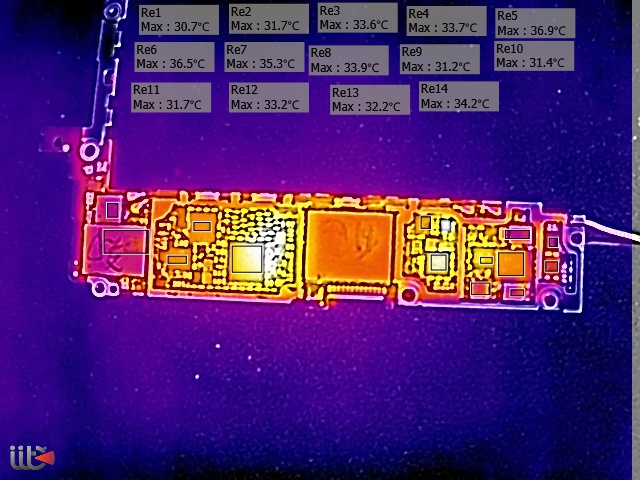

Благодаря мощному программному обеспечению интеллектуального анализа изображения на стороне ПК применения интеллектуальных алгоритмов, камера подает рабочую температуру для любого элемента диска главной живой и указывает на разницу температур в ее областях.

Благодаря анализу сравнительный материнской платы до и после ремонта он может быстро и точно идентифицировать проблемные макеты или области, и тем самым значительно ускорить ремонт.

Набор состоит из 3 элементов:

• камеры с двумя объективами
• штатив
• программное обеспечение для визуализации видеокарты.

Оптический блок состоит из двух камер:

• камерой света, видимого
• детектор инфракрасного света.

Благодаря программному обеспечению существует возможность визуализации:

• изображение видимого света
• излучения света инфракрасного
• соединение изображения видимого света и излучения инфракрасного излучения.

Благодаря программному обеспечению существует возможность визуализации:

• изображение света видимого
• излучения инфракрасного света
• соединение изображения света видимого и инфракрасного излучения.

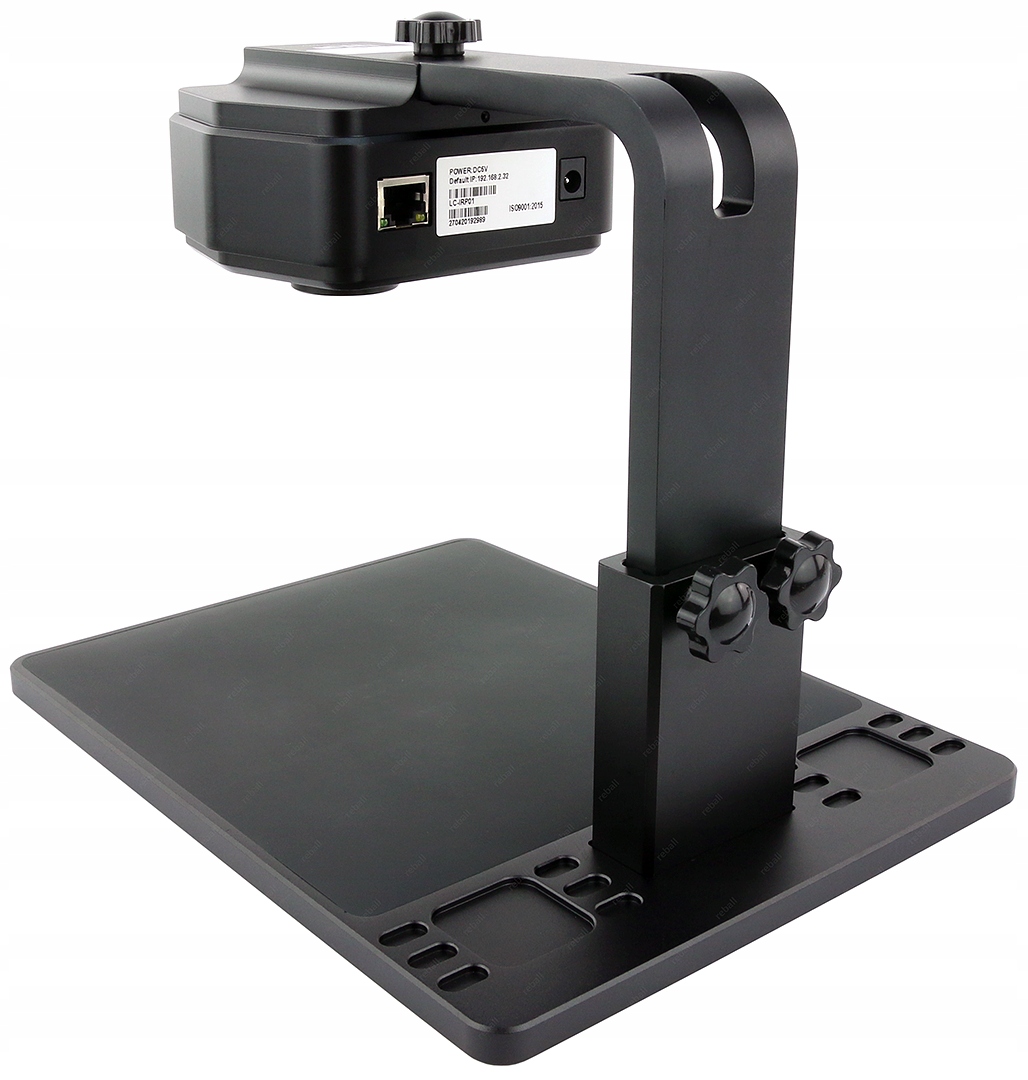

Чтобы достичь наилучшего расстояния наблюдения комплект поставляется с регулируемый кронштейн. Регулируя расстояние между устройством и платой печатную вы можете настроить изображение до размера исследуемой печатной платы.

Также положение камеры на кронштейн может быть скорректирована.

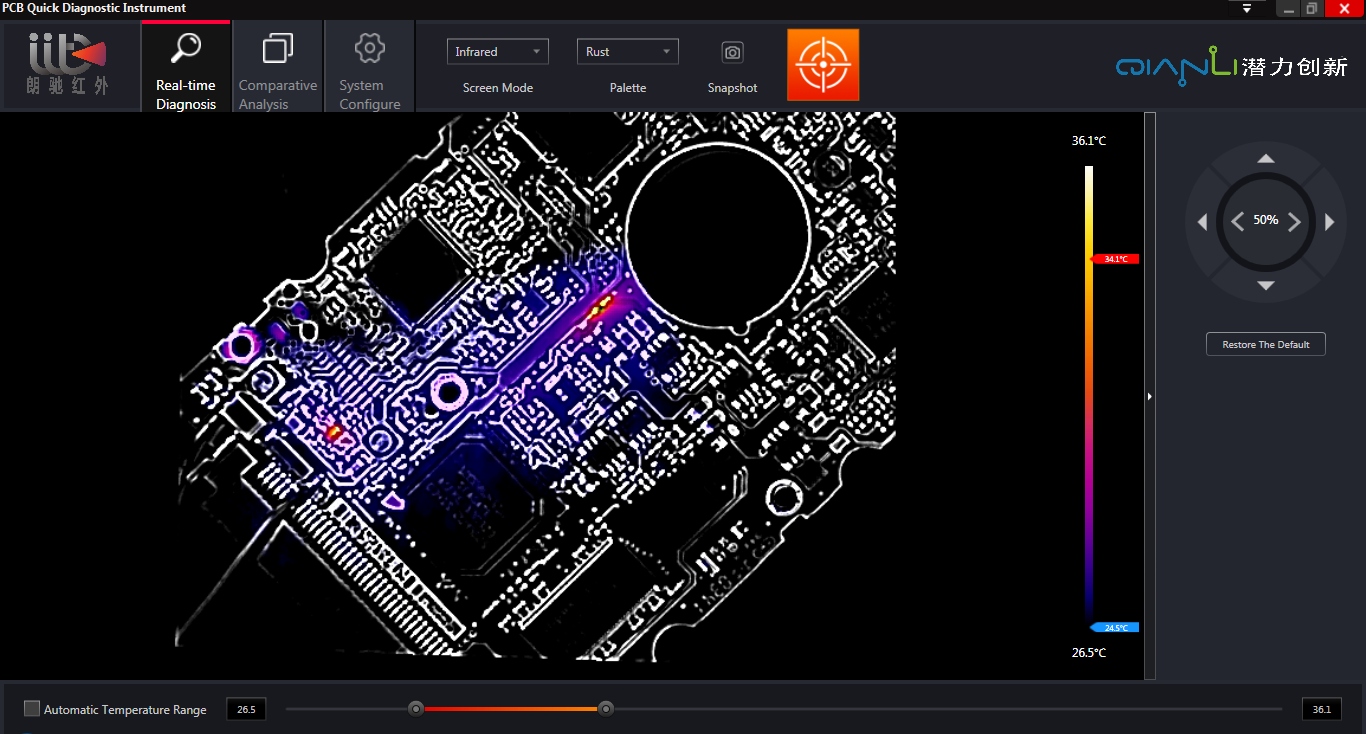

Программа имеет особенности:

• для сохранения фотографий
• сравнения текущего изображения с ранее сохраненными
• обнаружения температуры в виде числового и графического многих наблюдаемых объектов и областей на один раз.

Связь между компьютером и камерой осуществляется через сетевой кабель с разъемом RJ45.

Есть возможность показа изображения с камеры в локальной сети (LAN) на любой количество компьютеров одновременно. Благодаря тому, что камера найдет применение также в целях преподавания.

Подробнее о камере и ее применения для ремонта PCB вы найдете на

Параметры детектора инфракрасного света:

• Тип детектора: не охлаждается детектор оксида ванадия (VOx)
• Разрешение детектора: 160×120
• Диапазон длины волны: 7,5-13,5 мкм
• Поле обзора: 57°×44°

Параметр камеры света видимого:

• Разрешение экрана: 1920×1080

Интерфейс и функции отображения:

• Режим отображения: визуализация термическая
• Видео выход: RJ45
• Формат хранения изображений: JPEG

Особенности физические характеристики:

• Размер основания: 25x19cm
• Высота комплекта: 20cm
• Область рабочий: 19,5x18,5 мм
• Вес: 2,8 кг (с ручкой)

Питание:

• Напряжение питания: 5-26V DC

В состав набора входят:

• камера с подставкой QIANLI LC-IR01
• блок питания камеры
• сетевой кабель LAN
• картон
• оригинальное программное обеспечение (версия на английском языке)
