ДОМОФОН BERNSTEIN ADS-02RU

• поддержка 2 входов (калитка и ворот)
• шифратор с ночной подсветкой черного цвета
• громкой связи unifon в черный цвет
• установка наружной кассеты на поверхности

Индивидуальный домофон оснащен внешний квартирная станция поддерживает два входа путем прямого управления электромагнитной защелкой и автоматом въездных ворот.

Jednolokatorska станция крана предназначен для монтаж это обеспечивает ее стойкость к неблагоприятным погодным условиям.

Займись шифром с подсветкой клавиатура использование 6 значного PIN-кода.

ВИДЕОИНСТРУКЦИЯ ПО ПОДКЛЮЧЕНИЮ И ЭКСПЛУАТАЦИИ

Ссылка на видео с обзором функций и схемой подключение:

https://www.youtube.com/watch?v=4NdcPUpG5R4

Перепись содержание:

• 0:15 подключение вен связи
• 1:00 подключение электротранспорт
• 1:16 подключение кнопки выхода
• 1:33 подключение блоков питания сети 12V DC
• 1:56 проверка (вызов, Фоня, выпуск болта)
• 2:18 Программирование кода доступа к собственности
• 3:18 проверка кода доступа к собственности

Квартирная станция полностью в сборе

Громкой связи квартирная станция поддерживает два входа через прямые управление электромагнитной защелкой. Кроме того, имеет функцию регулировки громкости звонки и кнопки скрытого прослушивания окружения внешнего модуля.

СПЕЦИФИКАЦИЯ ПОДДЕРЖКА:

• Напряжение питания: работа: поддерживаемых выходов: мелодий звон: корпус: электромагнитный: работы: мм
• Вес нетто квартирной станции:

СТРОИТЕЛЬСТВО УНИФОНА

A. FRONT

1. Микрофон
2. Динамик
3. Индикатор питания (светодиод)
4. Регулятор громкости
5. Ненавязчивая прослушка
6. Открытие ворота
7. Открытие калитки
8. Получение соединения

B. сзади

1. Подвески
2. Соединительный терминал
3. Гнездо питания

СТАНЦИЯ КРАНА

Черная, jednolokatorska предназначена для monatażu накладного монтажа. Изготовлен из алюминиевого сплава и защищена дополнительным козырек обеспечивает устойчивость к неблагоприятным погодным условиям.

Займись шифром с клавиатурой с подсветкой калитки с использованием 6 значного PIN-кода.

СПЕЦИФИКАЦИЯ ПОДДЕРЖКА:

• Выходное напряжение для электромагнитного замка: 350mA
• Тип связи: жильцов: монтаж: защиты: 45ºC
• Размеры кассеты:

УДОБНОЕ ОТКРЫТИЕ КАЛИТКИ

Портальная станция шириной 82 мм идеально подходит для монтаж на узкой стойке.

Большие кнопки с подсветкой и широкий интервал они позволяют удобно использовать кодовый замок. При таком решении не возникает проблема с одновременным нажатием нескольких клавиш, что имеет место для картриджей меньшего размера внешние.

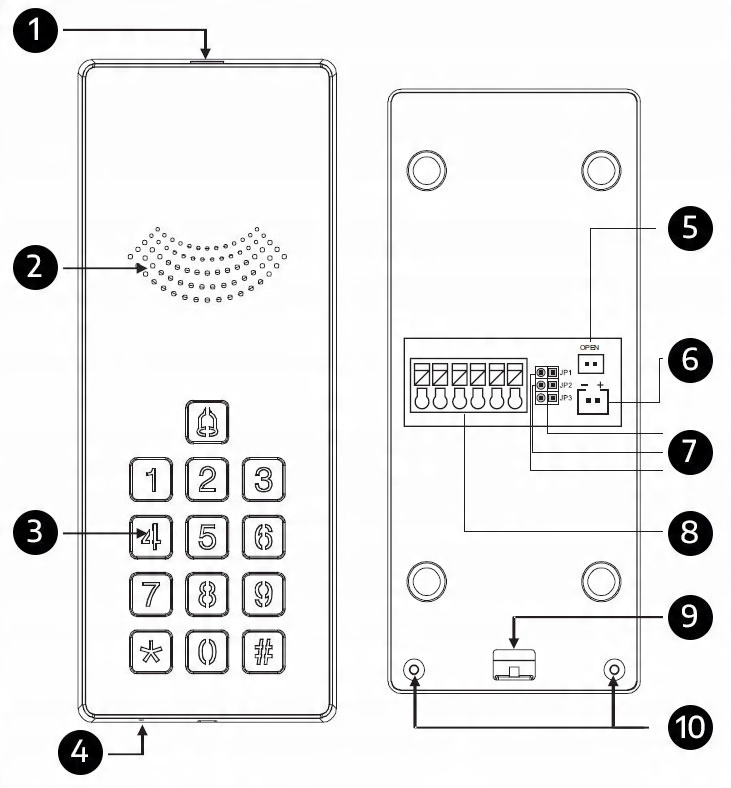

СТРОИТЕЛЬСТВО ПОРТАЛЬНОЙ СТАНЦИИ

1. Защитный козырек
2. Динамик
3. Клавиатура числовой
4. Микрофон
5. Гнездо кнопки выхода (Exit)
6. Гнездо питания
7. Перемычки JP1, JP2, JP3
8. Соединительный терминал
9. Зацеп козырька
10. Крепежные винты

СХЕМА ПОДКЛЮЧЕНИЯ

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ и ОТВЕТЫ

1. Какой кабель мне нужно применить к подключение квартирной станции с кассеты внешней?

Проектируя электрическую установку необходимо соблюдать соответствующее сечение проводов:

• до 30 м - рекомендуется использовать кабель XzTKMXpw 4x2 x0,5мм2
• до 50 м - рекомендуется использовать кабель XzTKMXpw 4x2, x0,8mm2

2. Какой кабель нужно применять для соединения панели с замком (elektrozaczepem)?

Соединительный провод elektrozaczep с кассеты внешней должен быть минут. 2x1mm2

3. Если наружная панель может подвергаться воздействию дождя и снега?

Так, устройство имеет высокий коэффициент woodoporności IP44, благодаря чему могут быть подвержены атмосферным воздействиям.

5. Могу ли я применить блок питания на DIN-рейку?

Так, рекомендуется использовать блок питания должен характеризоваться напряжением DC 12В и мощностью не меньше, чем 2A.
