КОРПУС АНТЕННОГО КОММУТАТОРА RACK 19 " РАЗЪЕМЫ N

Oferuję Państwu aluminiową obudowę w standardzie Rack 19” przeznaczoną do komutatorów antenowych.

Podzespół został wykonany dla wojska przez firmę Standard Elektrik Lorenz.

Złącza oraz linie koncentryczne stosowane w tej obudowie mogą być używane od zakresu DC do 18GHz.

Wszystkie wtyczki i gniazdka są typu Radial R161.

Linie koncentryczne to klasyczne linie półsztywne 3,6 mm.

Zmian połączeń komutatora antenowego dokonuje się poprzez przełożenie zwor widocznych na płycie czołowej przyrządu. W sumie można dokonać sześciu różnych kombinacji połączeń tylko za pomocą czterech zwor znajdujących się w zestawie (przykręconych na płycie czołowej).

Cała obudowa wykonana jest z eloksalowanego aluminium.

Wysokość obudowy 8,5 cm.

Głębokość obudowy 46 cm.

Szerokość obudowy 44 cm.

Grubość blachy aluminiowej 2,5 mm.

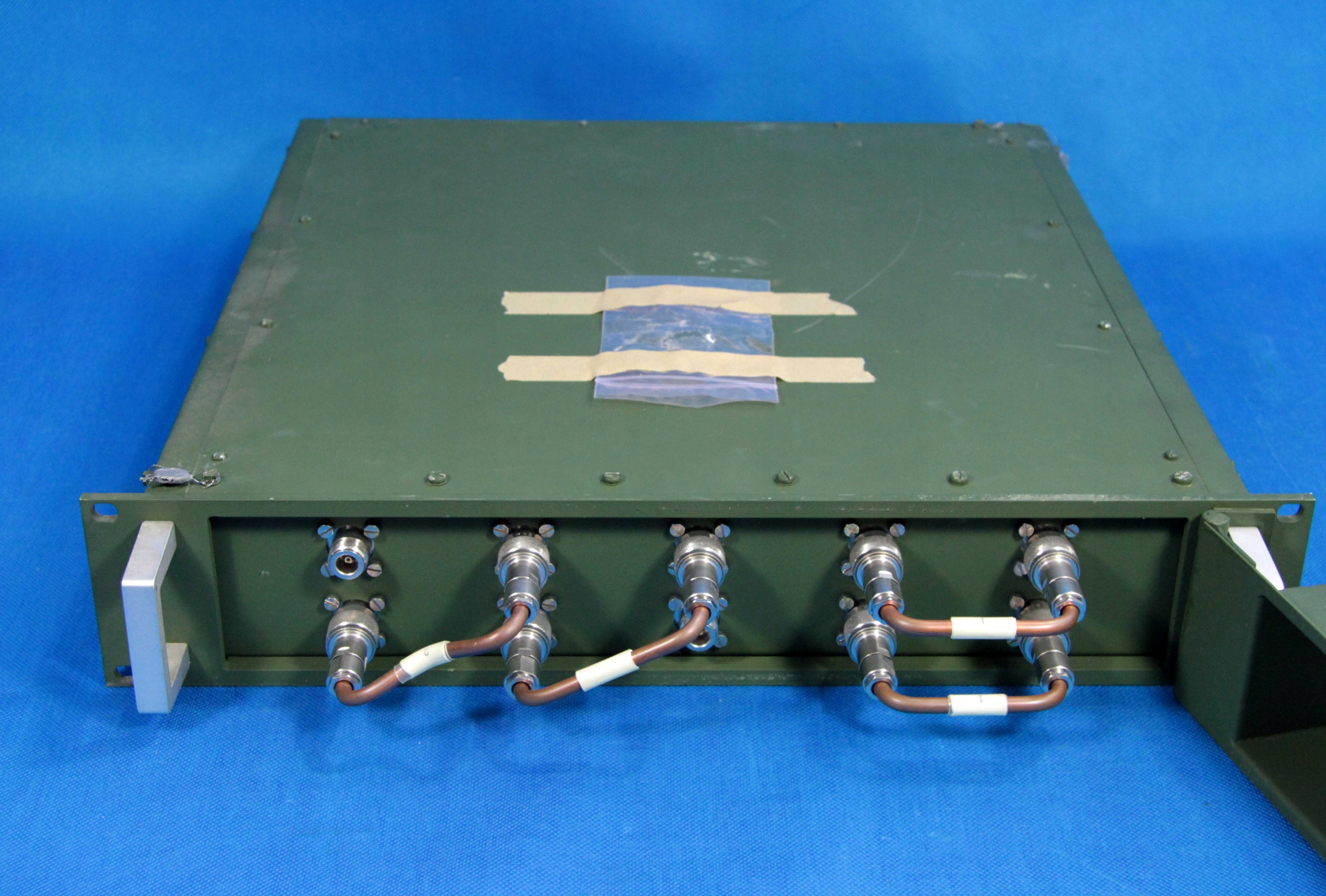

Obudowa zawiera na froncie (płycie czołowej) dziesięć gniazd N.

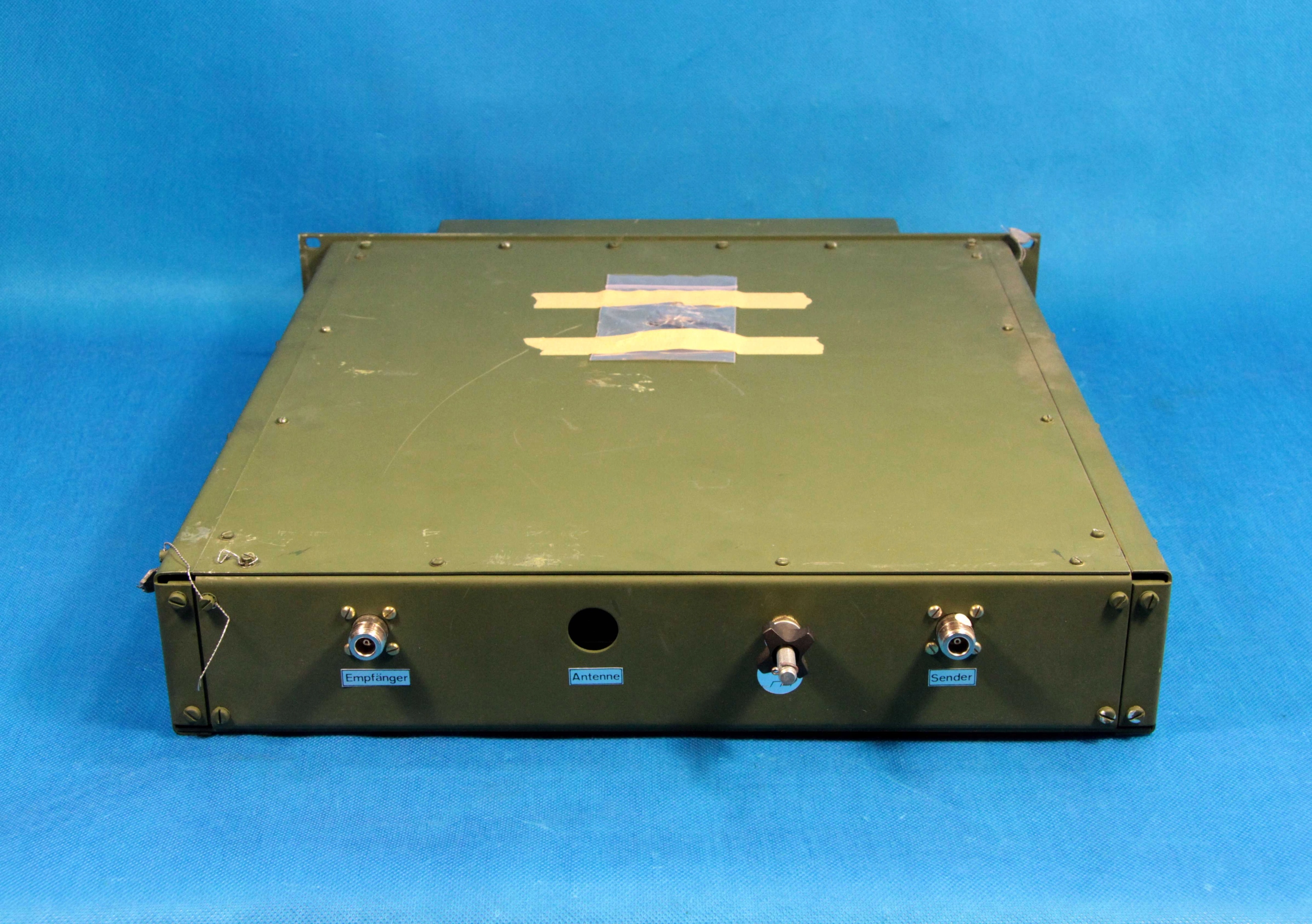

Ma z tyłu dwa gniazda N oraz otwór przystosowany do przełożenia kabla z wtyczką N.

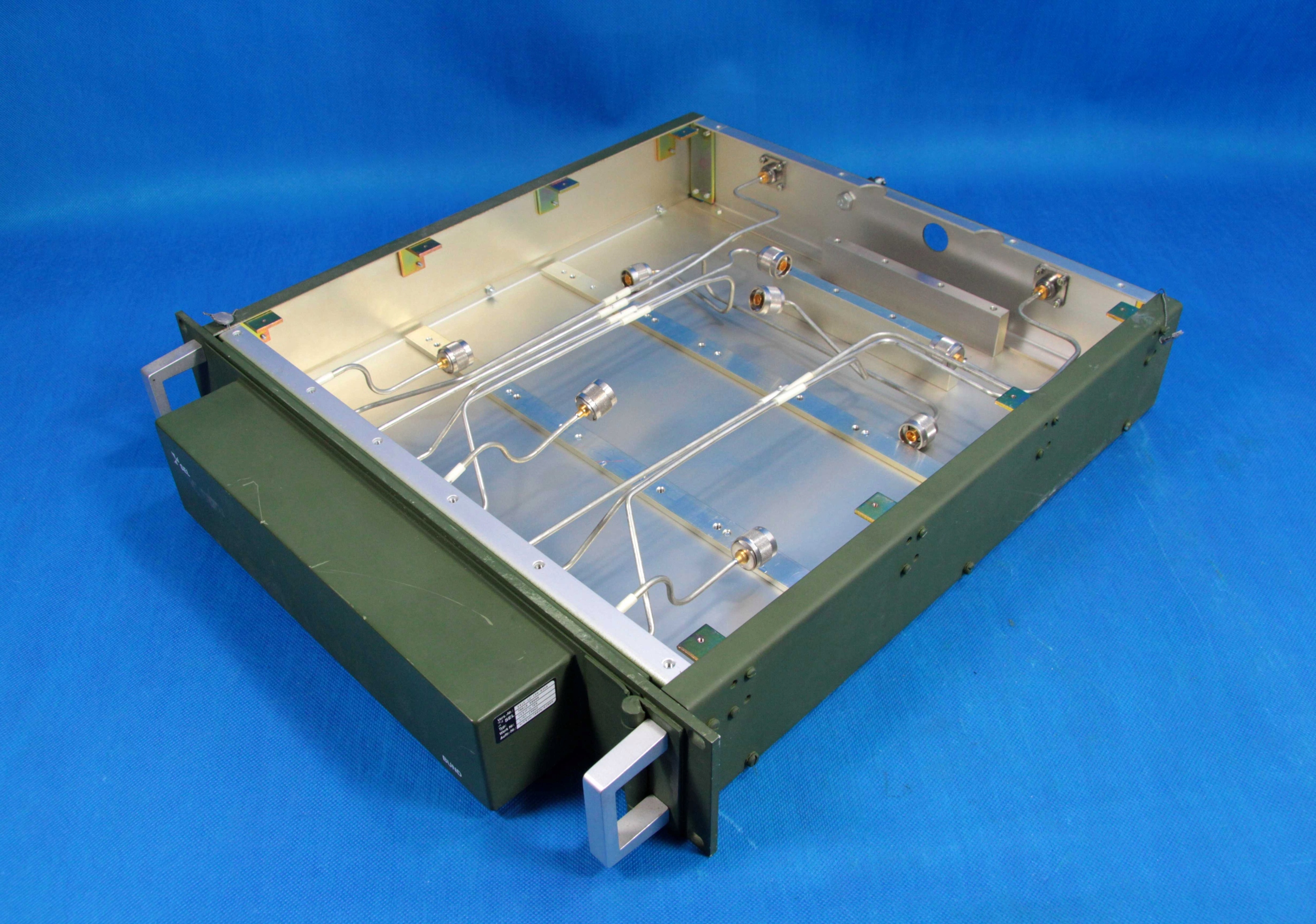

Wewnątrz znajduje się osiem wtyczek N zalutowanych na linii półsztywnej.

W komplecie są również cztery zwory na wtyczkach N przykręcone na płycie czołowej.

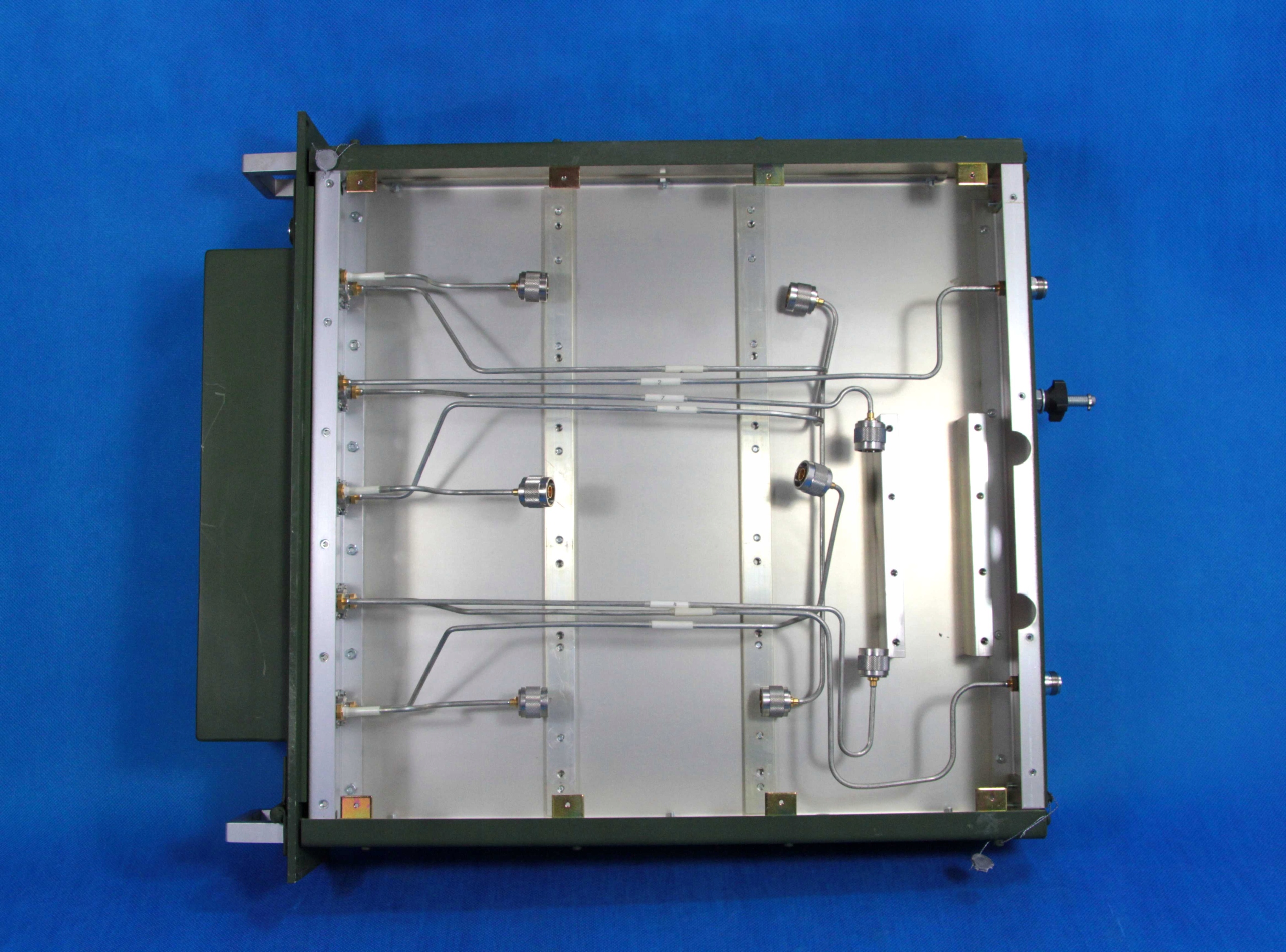

W obudowie znajduje się około 5 m linii półsztywnej.

Na płycie dolnej obudowy zamontowane są również dwa płaskowniki aluminiowe o rozstawie ok. 150 mm przeznaczone do mocowania elementów mających odprowadzać ciepło.

W tylnej części obudowy znajdują się również dwa krótsze płaskowniki aluminiowe o grubości 12 mm zamontowane również w takim celu.

Obudowa zapewnia bardzo dobre ekranowanie i rewelacyjnie nadaje się do budowy urządzeń mikrofalowych i w.cz.

Została wykonana w standardzie modułowym.

Wszystkie elementy obudowy są skręcane za pomocą śrub.

W razie potrzeby można dokonać modyfikacji mechanicznych w prosty sposób.

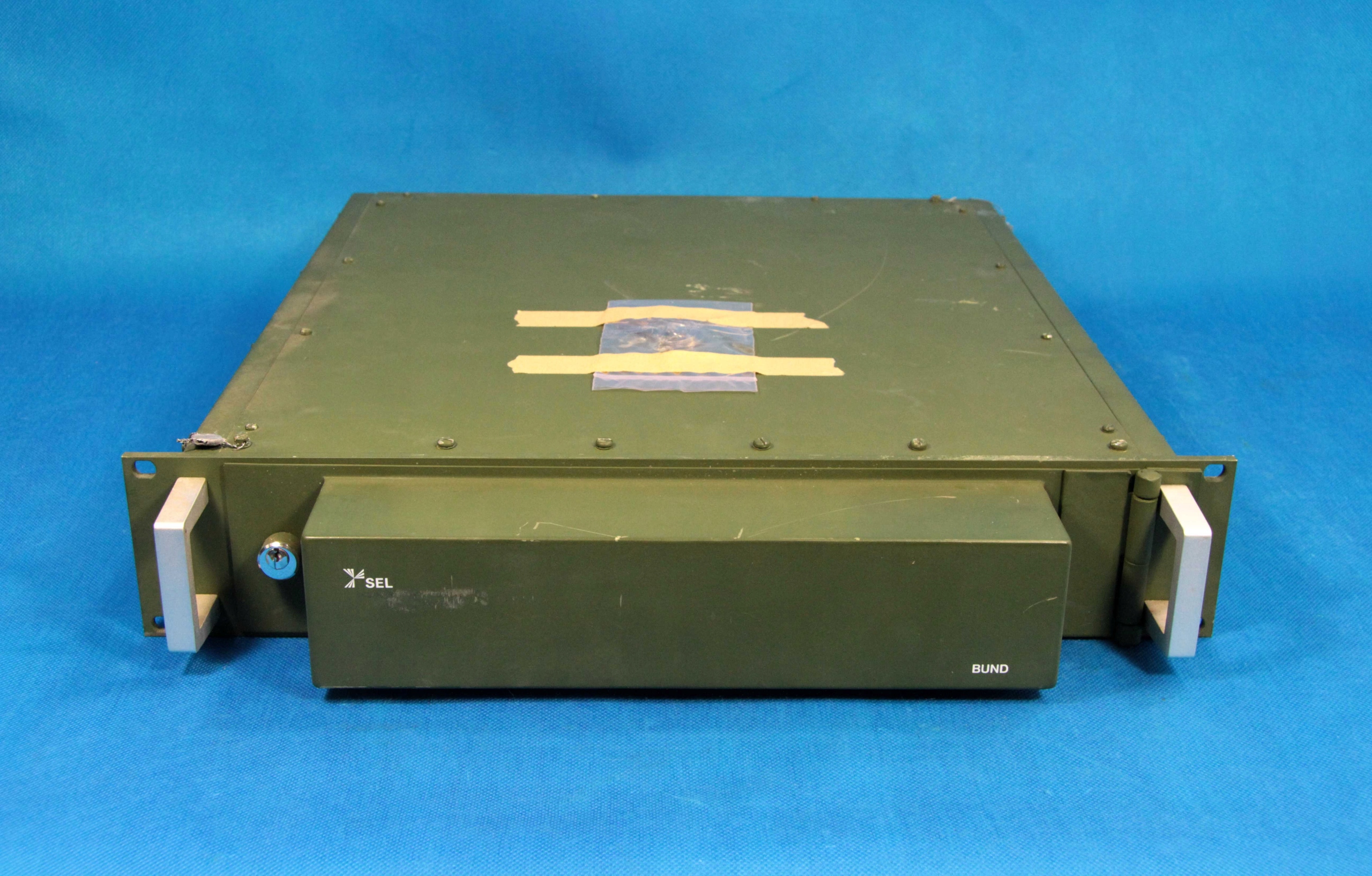

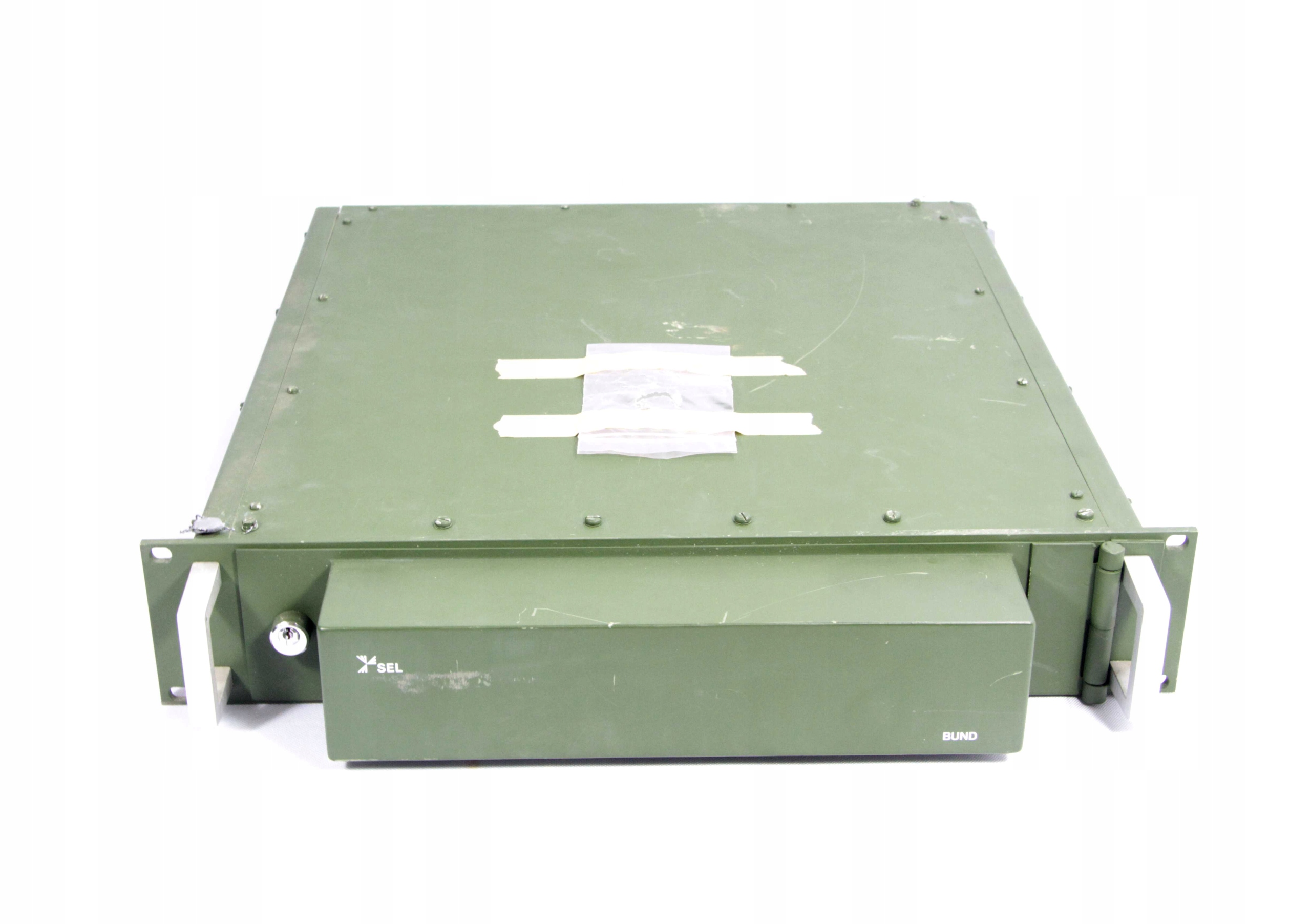

Płyta czołowa ma klapkę zamykaną na zamek zabezpieczającą przed manipulacją oraz uszkodzeniami.

Cały podzespół jest nowy, nie używany.

Gniazda nie mają śladów dokręcania ani odkręcania wtyczek.

Podzespół jest w idealnym stanie technicznym.

Farba może nosić ślady zarysowań od magazynowania.
