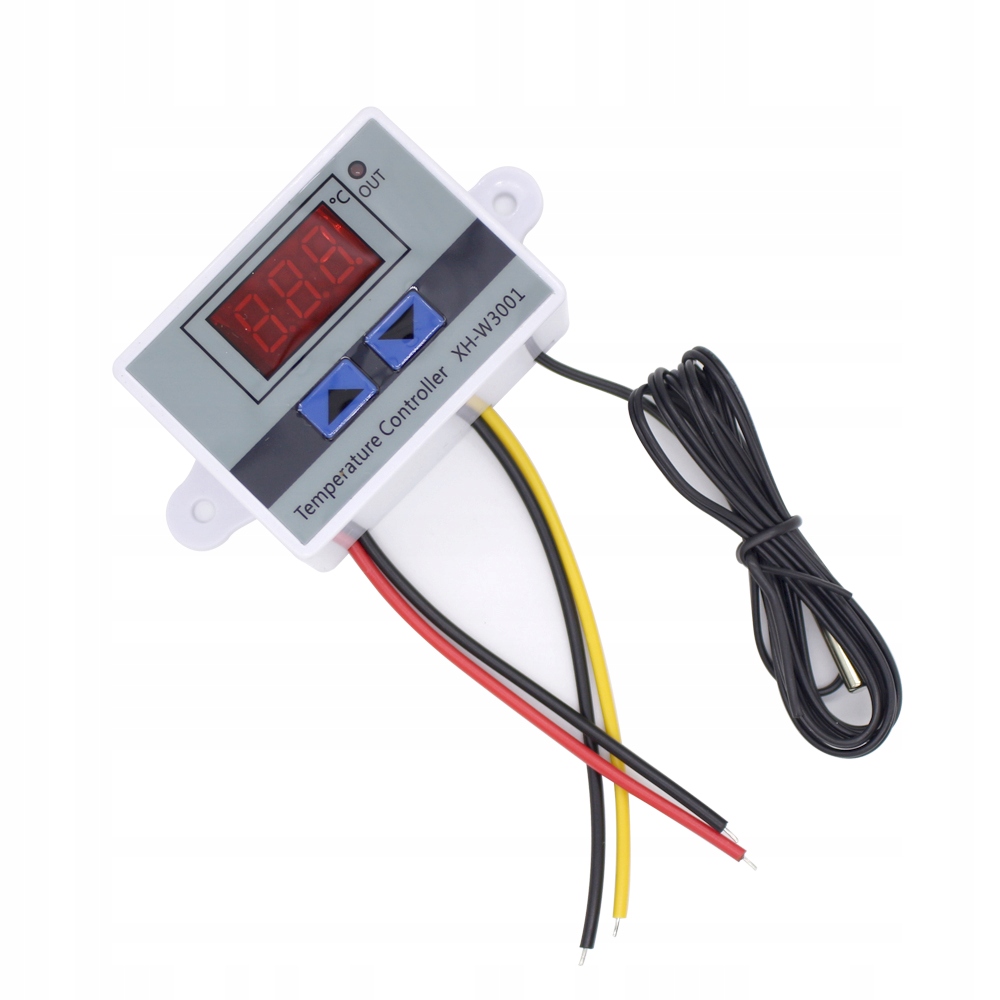

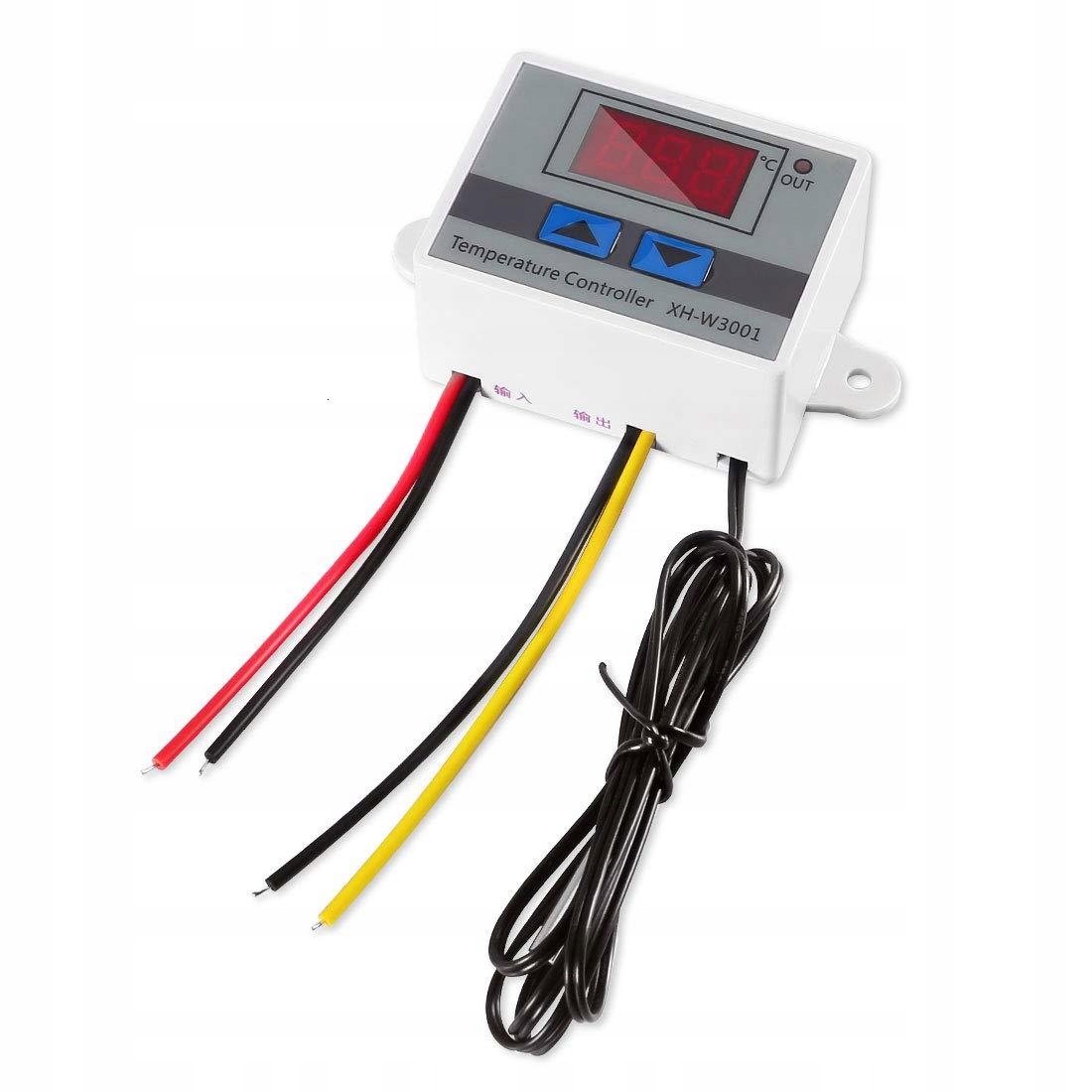

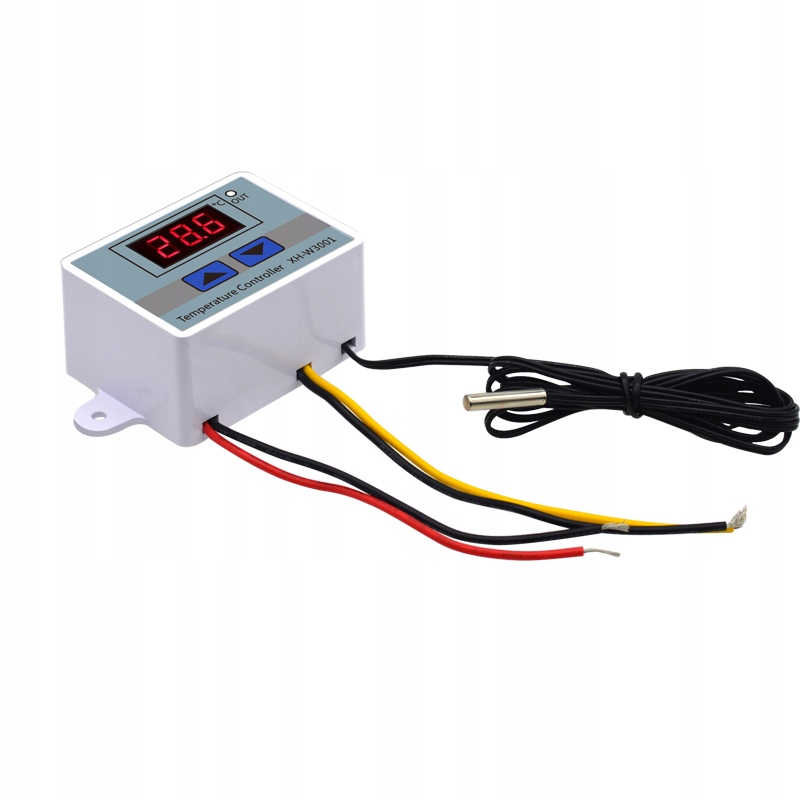

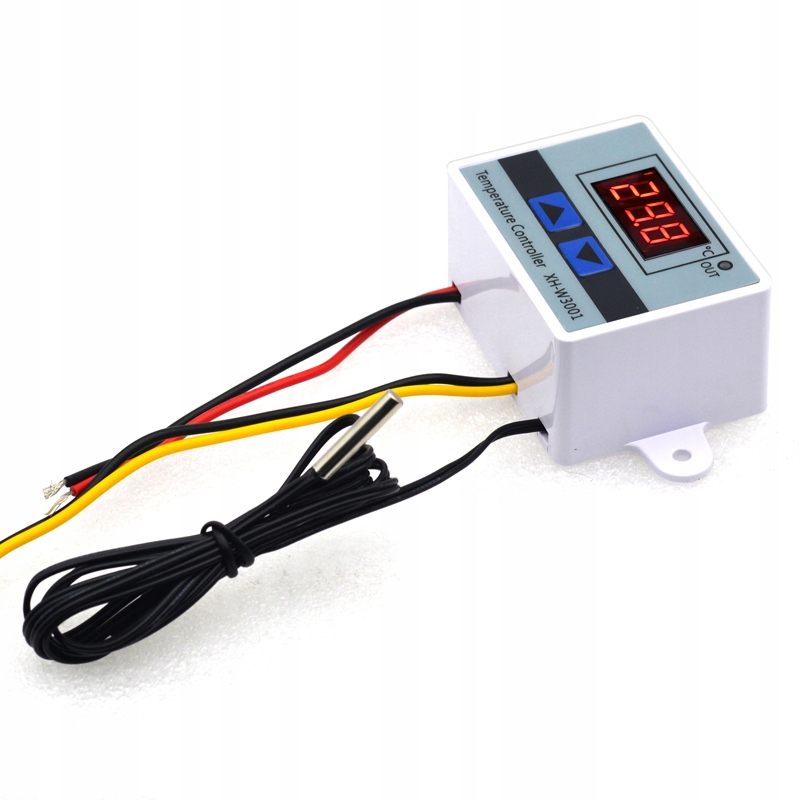

REGULATOR TEMPERATURY XH-W3001 AC110-230V W3001

Regulator temperatury W3001 umożliwia sterowanie różnego rodzaju urządzeniami elektrycznymi takimi jak: pompy CO, pompy wody, pompy cyrkulacyjne itp.

Prosty i niezawodny układ do sterownia temperatura. Sterownik może pracować w trybie "chłodzenia" jak i "grzania", co powoduje, iż jest to bardzo uniwersalny układ.

Dane techniczne:

• Napięcie wejściowe (zasilające): AC 110-230V
• Pomiar temperatury: -50°C - +110°C
• Maksymalny prąd obciążenia przekaźnika: 1500W
• Rozdzielczość pomiaru temperatury: 0,1°C (do 99,9°C)
• Częstotliwość odświeżania temperatury: 0,5s
• Zastosowany czujnik: NTC10K
• Sonda pomiaru temperatury: wodoodporna
• Długość przewodu z sondą: 100cm
• Długość pozostałych przewodów: 8-10cm
• Wyświetlacz: LED 3 cyfry
• Kolor wyświetlacza: czerwony
• Wymiary obudowy bez mocowań: 60 x 45 x 31 mm
• Rozstaw otworów w mocowaniach: 73 mm

Programowanie:

Ustawienie temperatury włączającej urządzenie podłączonego pod sterownik (start):

Należy przytrzymać przycisk ▲ przez 3 sekundy aby uruchomić tryb edycji temperatury - ekran powinien zacząć migać. Podczas trybu edycji możemy ustawić żądaną temperaturę za pomocą przycisków ▲ i ▼. Po ustawieniu temperatury nie dotykaj przycisków przez 3 sekundy aby ustawiona temperatura została zapamiętana.

Ustawienie temperatury wyłączającej urządzenie podłączonego pod sterownik (stop):

Należy przytrzymać przycisk ▼ przez 3 sekundy aby uruchomić tryb edycji temperatury - ekran powinien zacząć migać. Podczas trybu edycji możemy ustawić żądaną temperaturę za pomocą przycisków ▲ i ▼. Po ustawieniu temperatury nie dotykaj przycisków przez 3 sekundy aby ustawiona temperatura została zapamiętana.

Aby sprawdzić ustawioną temperaturę załączania (start) lub temperaturę docelową (stop) należy raz przycisnąć przycisk lub .

Temperatura załączania ▲START niższa niż temperatura wyłączania ▼STOP - TRYB OGRZEWANIA

Temperatura załączania ▲START wyższa niż temperatura wyłączania ▼STOP - TRYB CHŁODZENIA.

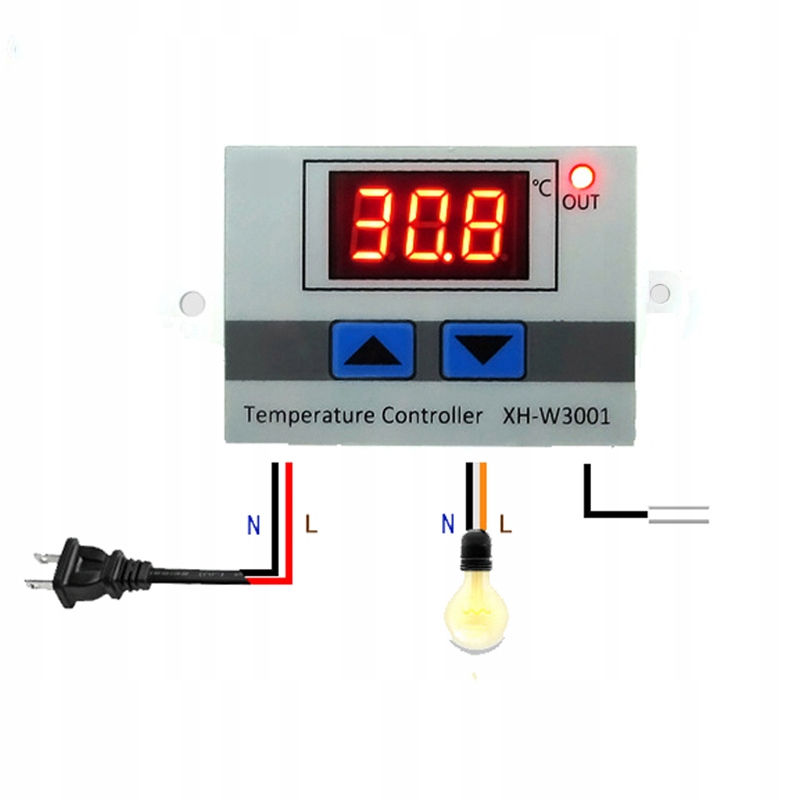

Czerwony przewód: zasilanie (czarny - neutralny).

Żółty przewód: odbiornik, którego pracą ma sterować termostat (czarny - neutralny).
