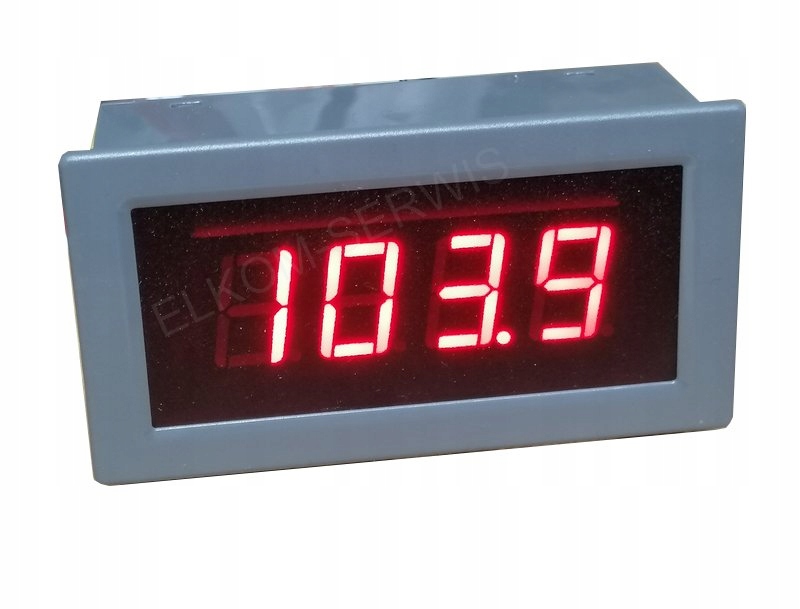

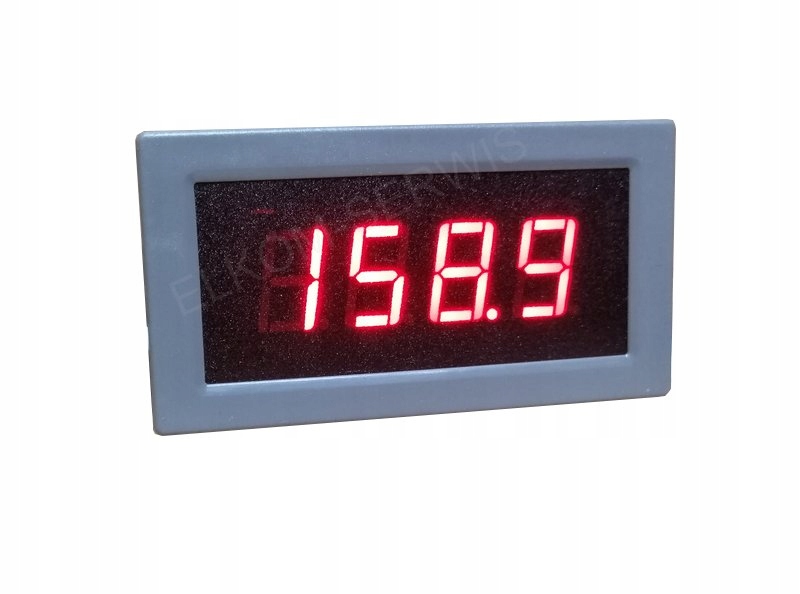

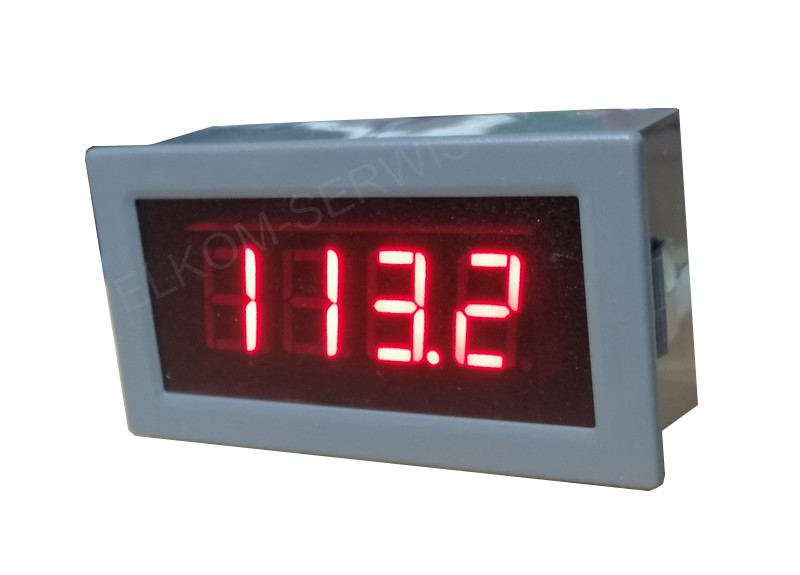

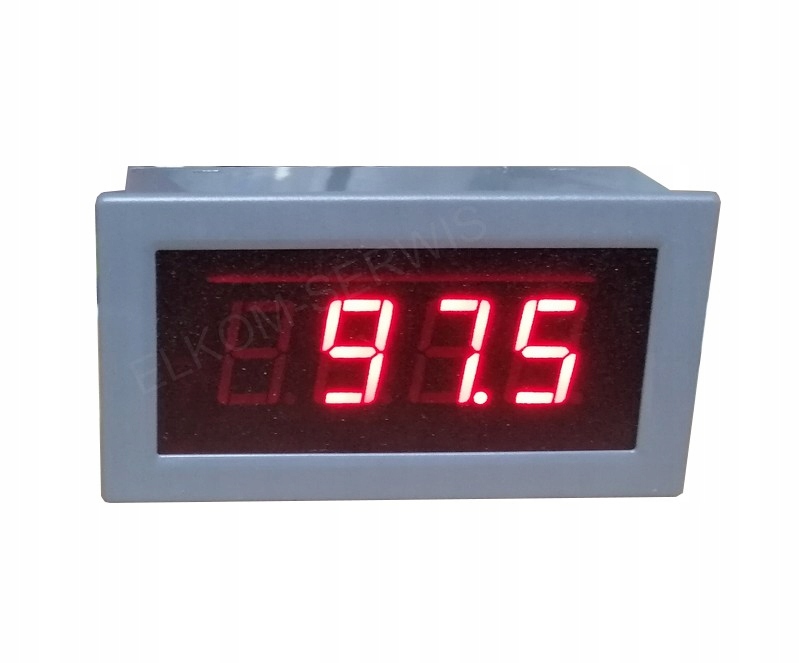

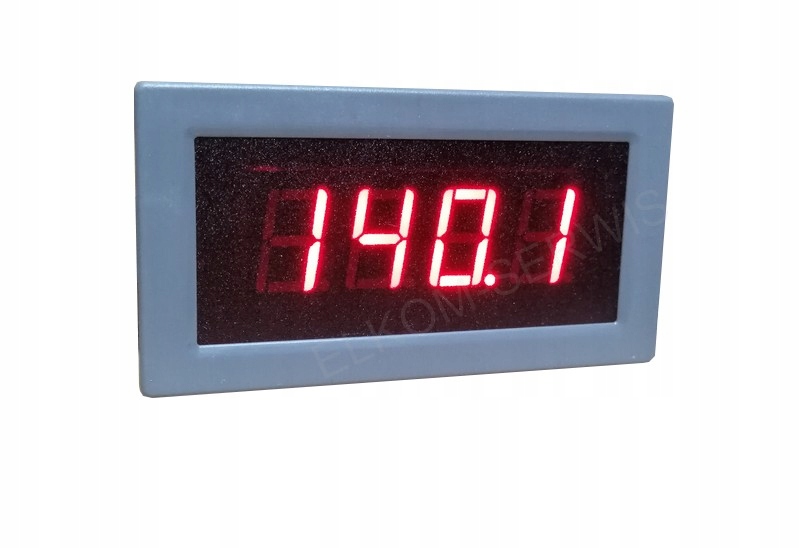

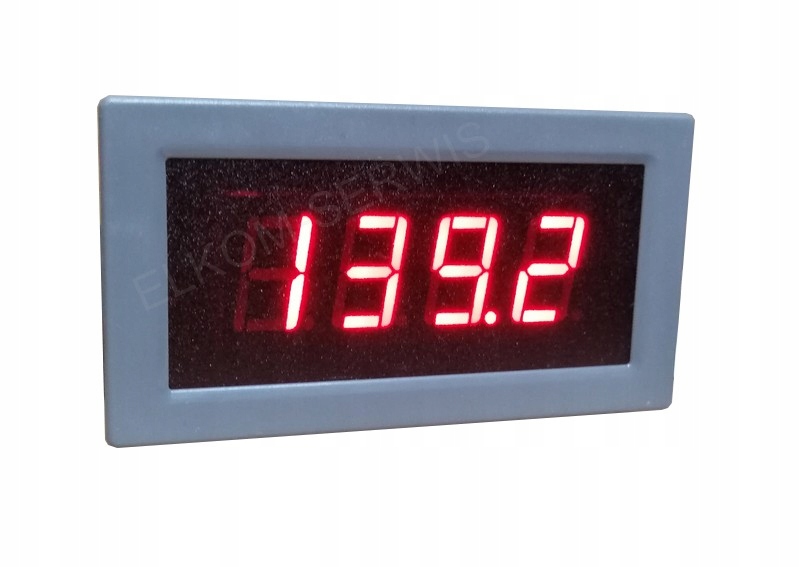

MODUŁ PANEL MIERNIKA TEMPERATURY

DO CZUJNIKA PT100 i innych np.

 Cu100; Cu50; Typ K;  Typ S;  Typ R;  Typ J;  Typ B;  Typ N; Typ E;  Typ T;  Wre325

LED CZERWONY

Gotowy moduł termometru, z wyświetlaczem LED.

Programowane ustawienia i wybór wielu czujników temp.

     Przy użyciu czujnika PT100 możemy mierzyć Temperaturę w szerokim zakresie od -199oC do 600oC, w zależności od zakresu temperaturowego zastosowanego czujnika (czujnik dostępny na innych naszych aukcjach)

Idealny do pomiaru temperatur w domu, garażu, ogrodzie, kotłach centralnego ogrzewania, itp.

Zaletą prezentowanego miernika jest prostota aplikacji i wszechstronność zastosowań.

Wysyłka w 24h lub tego samego dnia

(zależy od godziny zamówienia).

Opis

•  MIernik panelowy wyświetlacz LED CZERWONY
• Domyślnie ustawiony czujnik PT100
•  Zakres pomiarowy dla PT100:  -199oC - 600oC
•  Czujnik pomiarowy PT100 i inne wg opisu (brak w zestawie)
•  Wysokość cyfry 14,22mm
• Dokładność pomiaru: 0,3% dla czujników rezystancyjnych;0,5% dla termopar
•  Temp. użytkowania 0-60oC, wilgotość poniżej 80%
•  Wyprowadzenie do czujnika: R+ In2 In1 (opis z tyłu miernika na PCB),
•  Zasilanie 12V DC.   Opis: Power Gnd (-), +12V
• Pobór prądu max 100mA
• Czujniki dostępne na innych aukcjach
• Z tyłu wypinana kostka do podłączenia przewodów

Inne obsługiwane czujniki temperatury i zakresy pomiarowe:

• PT100  (-199.9°C ~ 600°C)
• Cu100 (-50°C ~ 150°C)
•  Cu50   (-50°C ~ 150°C)
•  BA1   (-199,9°C ~ 600°C)
•  BA2   (-199,9°C ~ 500°C)
•  G53   (-50°C ~ 150°C)
•  Typ K   (-200°C ~ 1300°C)
•  Typ S   (0°C ~ 1700°C)
•  Typ R   (0°C ~ 1700°C)
•  Typ J   (-200°C ~ 1200°C)
•  Typ B   (600°C ~ 1800°C)
•  Typ N   (-200°C ~ 1300°C)
•  Typ E   (-200°C ~ 1000°C)
•  Typ T   (-200°C ~ 400°C)
•  Wre325   (0°C ~ 2300°C)

Wymiary:

• Zewnętrzna ramka: 79x44x27mm
• Otwór montażowy: bez zatrzasków 72x40 (76x40)

Zapraszamy na Nasze inne aukcje ze sprzętem pomiarowym i elektronicznym

                              ZAPRASZAMY

Panelowy miernik do zabudowy.

Zastosowanie w przemyśle, automatyce, w domu.

Obsługa 15 typów czujników pomiarowych.

Opis zmiany obsługiwanego czujnika.

Miernik Obsługuje aż 15 typów czujników pomiarowych.

W celu zmiany parametrów i użytego czujnika do pomiarów należy wejść w tryb programowania i dokonać odpowiedniego wyboru.

Wejście w tryb ustawień:

• Po włączeniu zasilania - gdy na wyświetlaczu są cyfry 0.0 przytrzymać jednocześnie klawisze K1 i K2 (z tyłu miernika)
• Przycisnąć K1
• Pierwszy parametr "Inch" dotyczy wyboru czujnika
• Ustawień dokonujemy wg opisu kodu czujnika
• Klawiszem K1 zmieniamy pozycje na wyświetlaczu
• Klawiszem K2 zmieniamy wartość.
• Zatwierdzenie zmian: należy ponownie przytrzymać dwa klawisze jednocześnie. Spowoduje to też przejście do następnego MENU
• Aby przejść do końca i wyjść z trybu programowania kilkukrotnie przyciskamy jednocześnie K1 i K2 aż wyjdziemy z trybu.
• Jeżeli przez jakiś czas nie wciśniemy żadnego klawisza miernik powróci do głównego ekranu pomiaru temp.

Kody bsługiwanych czujników temperatury:

        Kod: Typ czujnika

• 0: PT100
• 1: Cu100
• 2: Cu50
• 3: BA1
• 4: BA2
• 5: G53
• 6: Typ K
• 7: Typ S
• 8: Typ R
• 9: Typ J
• 10: Typ B
• 11: Typ N
• 12: Typ E
• 13: Typ T
• 14: Wre325

Ustawiane parametry miernika:

Inch - wybór typu czujnika 0-14

dP - wybór przecinka, miejsce dziesiętne: 0-1

CF - jednostka wskazywanej temp 0: Celsjusza , 1: Farentheita

LC: korekta wskazywanej wartości: -1999-9999

FC: korekta pełnej wartości stopnia: współczynnik 0,500-1,500. Wspólczynnik korekty mnożony jest przez wartość mierzoną SFC

FLTR: filt cyfrowy. 1-20. Im większa wartość tym silniejszy efekt filtrowania

CSC: korekcja wartości podczas pomiaru zimnego końca dla czujnika termopary: -20-20

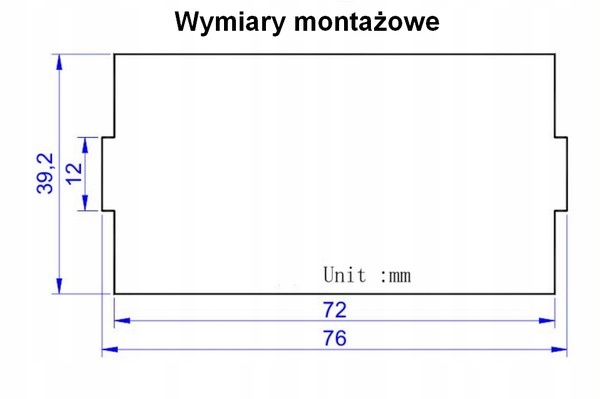

Wymiary montażowe miernika.
