STB230VM2 Elmes

STEROWNIK DO BRAM JEDNO i DWUSKRZYDŁOWYCH 230VAC

Z REGULACJĄ MOCY

STB230VM2 Elmes

Urządzenie przeznaczone jest do automatyzacji otwierania i zamykania bram wjazdowych jedno- lub dwuskrzydłowych, w których zastosowano silnik(i) prądu zmiennego 230V umożliwiające pracę w dwóch kierunkach.

Charakteryzuje się następującymi funkcjami:

·       współpraca z maksymalnie 448 pilotami z kodem zmiennym KEELOQ, produkcji Elmes Elektronik;

·       niezależna regulacja siły dla obu skrzydeł bramy;

·       sterowanie jednym lub dwoma przyciskami pilota lub pojedynczym wyłącznikiem przewodowym;

·       tryby pracy: manualny, z samo-zamykaniem, dwa tryby typu "parking";

·       funkcja furtki (otwarcie jednego skrzydła);

·       współpraca z  wyłącznikami krańcowymi typu NO lub NC (normalnie otwarte lub normalnie zwarte);

·       współpraca z fotokomórką typu NC (normalnie zwarta);

·       automatyczne otwarcie bramy po naruszeniu fotokomórki w czasie zamykania;

·       wejście bezpieczeństwa STOP blokujące ruch bramy w obu kierunkach;

·       wyjście na lampę ostrzegawczą (pulsującą) lub oświetleniową;

·       dodatkowe wyjście przekaźnikowe OUT2 typu NO/NC, do sterowania elektrozamkiem lub sterowane oddzielnym przyciskiem pilota.

Dane techniczne:

·   zasilanie: 230VAC; pobór mocy: maksymalnie 6VA, spoczynkowy (bez fotokomórki): 2,5VA,

·   maksymalna moc silników skrzydłowych: 500W + 500W;

·   wyjście OUT1 na lampę: bezprądowe, NO, separowane galwanicznie; obciążalność: 16A/250VAC,

czas załączenia: od 1s do 999s;

·   wyjście OUT2: typu NO lub NC - przełączanie zworką, bezprądowe, separowane galwanicznie;

obciążalność: 1A/240VAC/30VDC; czas załączenia w trybie monostabilnym: od 0,5s do 127s lub tryb bistabilny,

·   wyjście zasilania fotokomórek: 24VDC, maksymalnie 150mA, zabezpieczone bezpiecznikiem topikowym,

·   wejście na fotokomórkę typu NC (normalnie zwarta),

·   wejście bezpieczeństwa STOP typu NC (normalnie zwarte),

·   wejścia na wyłączniki krańcowe typu NC (normalnie zwarte) lub NO (normalnie rozwarte),

·   czas pracy silnika: od 1s do 255s, wspólny dla zamykania i otwierania,

·   czas PAUZY: od 1s do 255s,

·   odbiornik superheterodynowy na pasmo 433,92MHz,

·   zakres temperatur pracy: od  - 20C do +50C,

·   wymiary (d/s/w): 165/90/45 mm.

·   rozstaw 4 otworów montażowych ø=3mm: 153 x 75 mm.

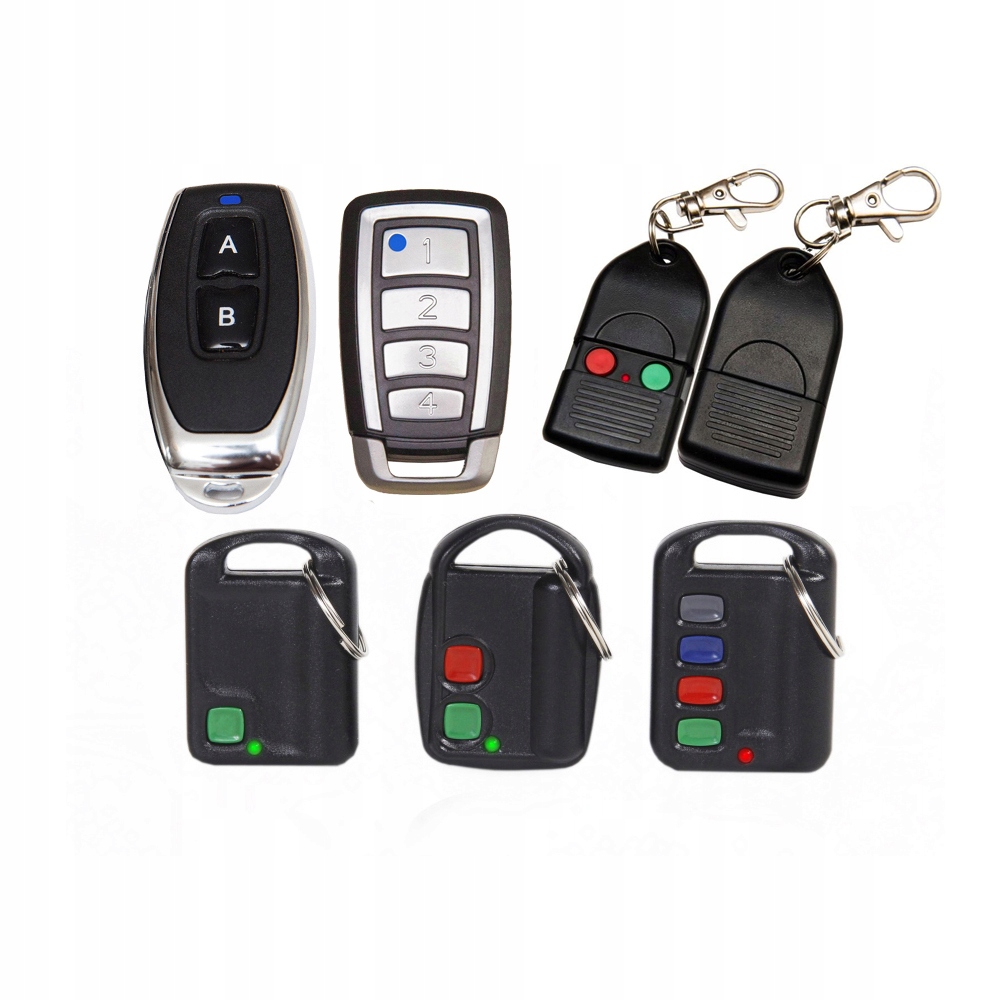

Piloty współpracujące ze Sterownikiem STB230VM2 Elmes:

UMB100HT,

DWB100HT,

CH4HT,

U2T,

U2TK,

U4T.
