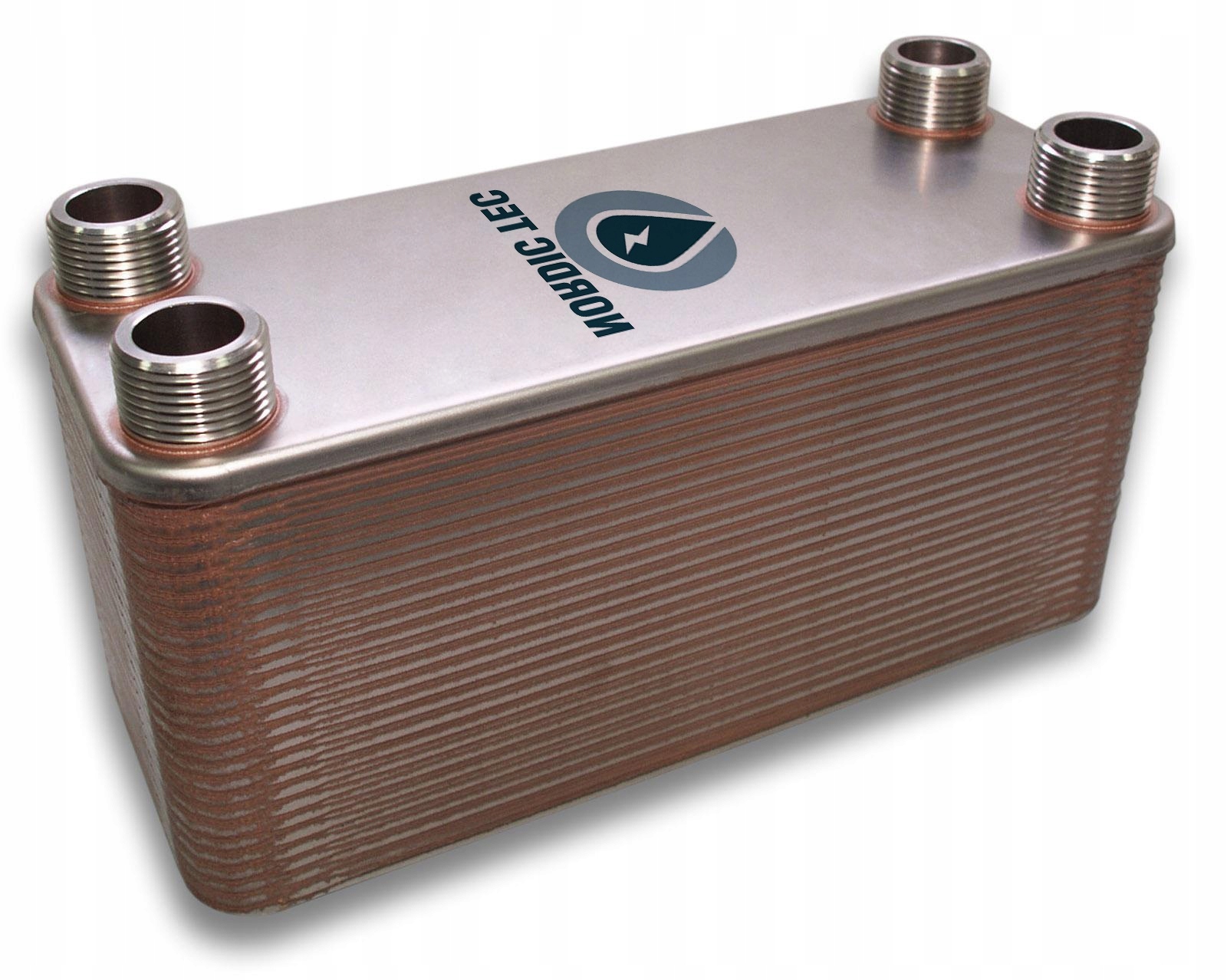

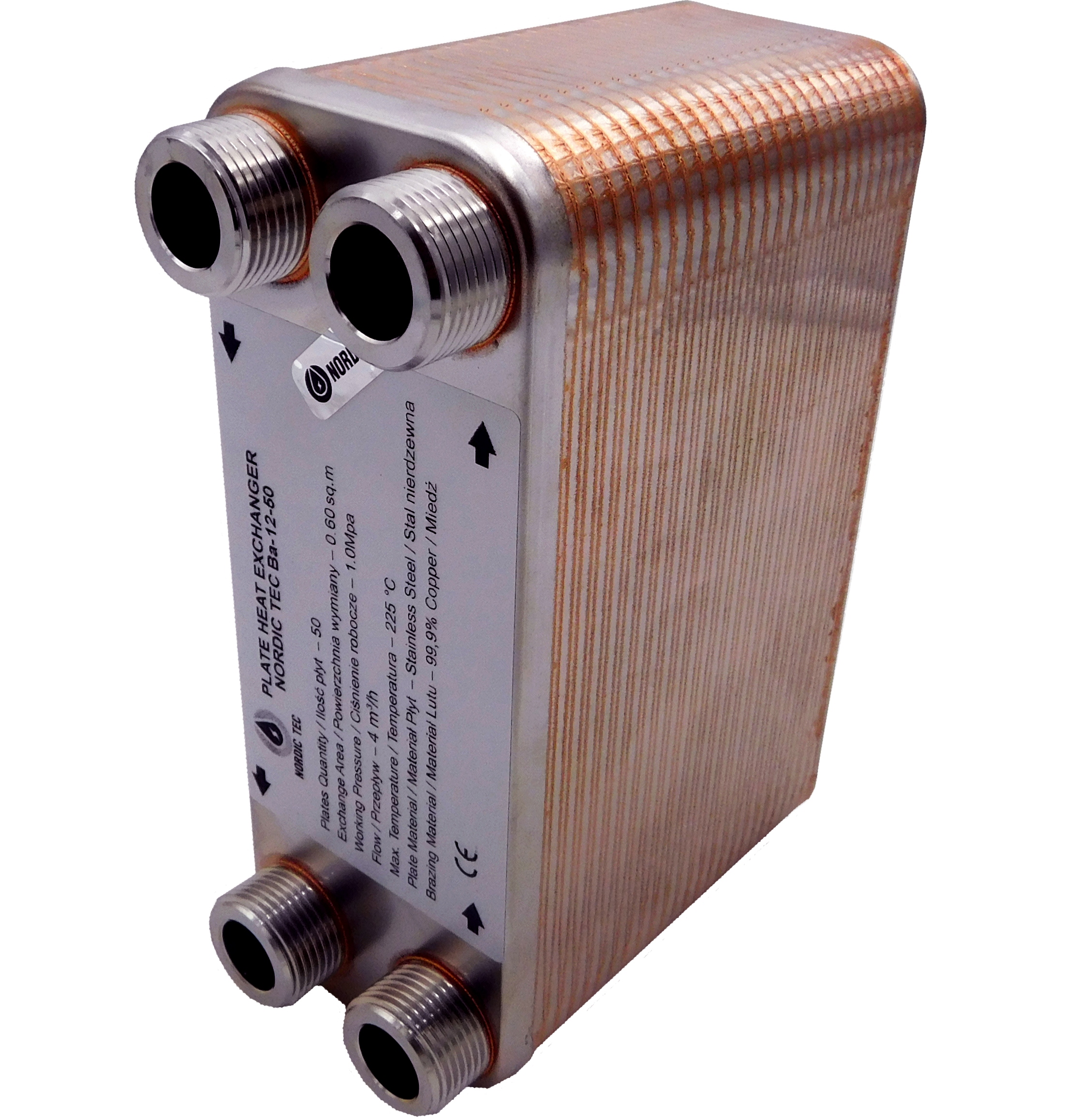

Пластинчатый теплообменник

Nordic Tec Ba-12-50

с подключениями 3/4" (DN20), 50 пластин

макс. 45 кВт

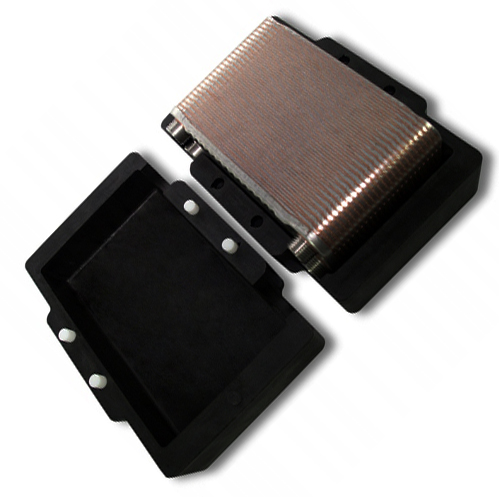

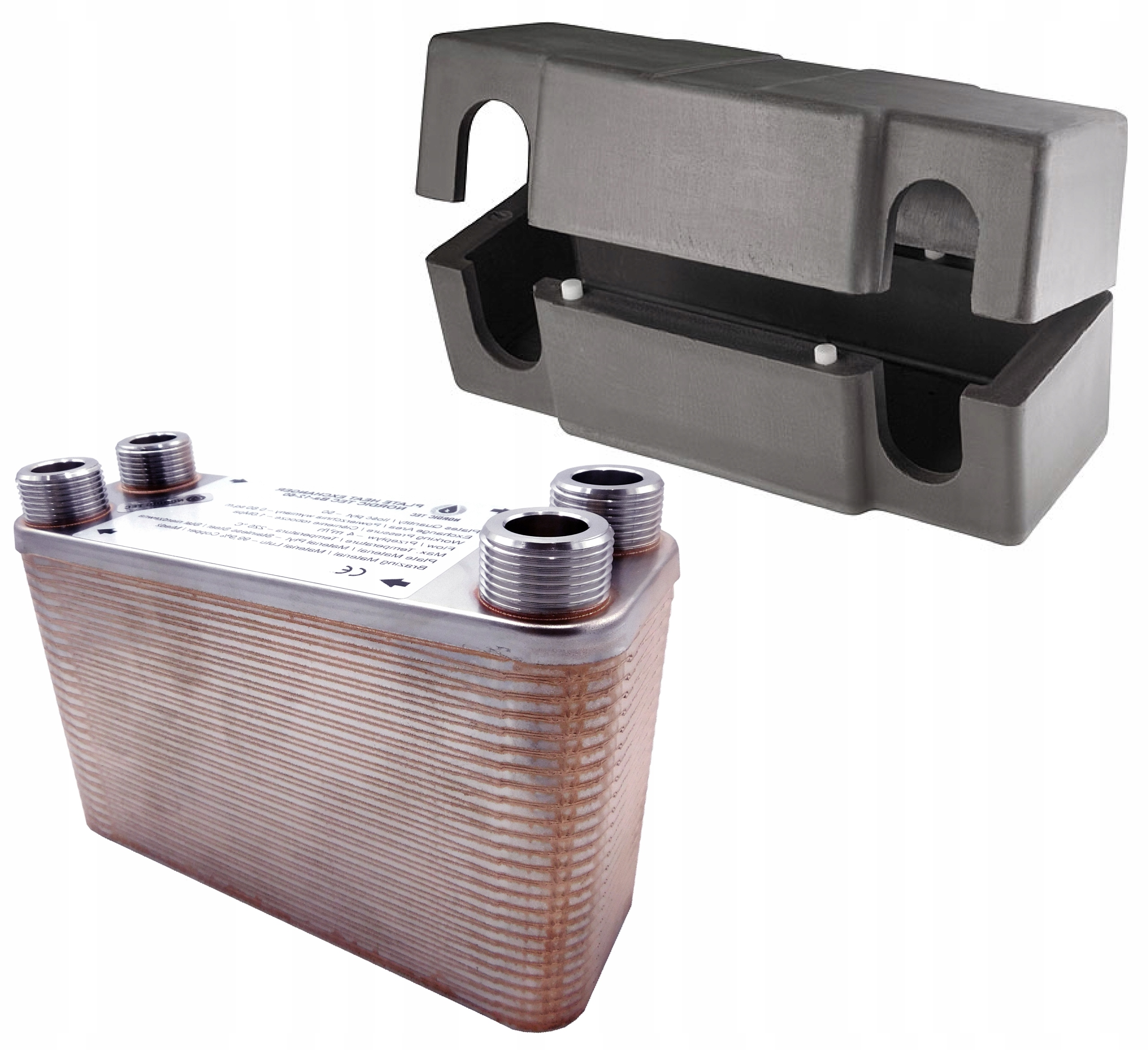

с термоизоляцией

Техническая информация:

• Пластины изготовлены из нержавеющей стали S316L (так называемой кислотоупорной),
• Припаяны вакуумным методом с использованием меди (Cu 99,99%)
• 50 пластин толщиной 0,30 мм, типа «елочка», для создания большей турбулентности потока
• Номинальная мощность - от 15 до 45 кВт

ВНИМАНИЕ - Номинальная мощность теплообменника не равна мощности котла, камина или другого отопительного устройства, которое должно обслуживаться этим теплообменником.45 кВт — это мощность, достигаемая в промышленных условиях.

В случае домашних установок теплообменник подойдет для работы с котлами максимальной мощностью 20-25 кВт (для котлов, работающих в стандарте 50-60°C).

Этот теплообменник не следует использовать с тепловым насосом (поскольку тепловым насосам требуются значительно большие площади теплообмена).

• Подключения: 3/4", то есть DN20 — стандартная наружная резьба
• Рабочее давление — до 10 бар
• Испытательное давление на герметичность — 20 бар
• Максимальная рабочая температура: до +230°C
• Расход — до 4 м³/ч (или до 4000 л/ч)
• Площадь теплообмена — 0,60 м²

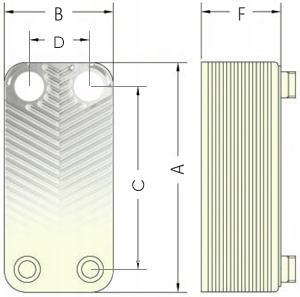

Wymiary:

A - Długość/Wysokość - 191 mm

B - Szerokość - 73 mm

F - Głębokość/Grubość - 117 mm

C - Dystans między przyłączami po długości - 154 mm

D - Dystans między przyłączami po szerokości - 40 mm
