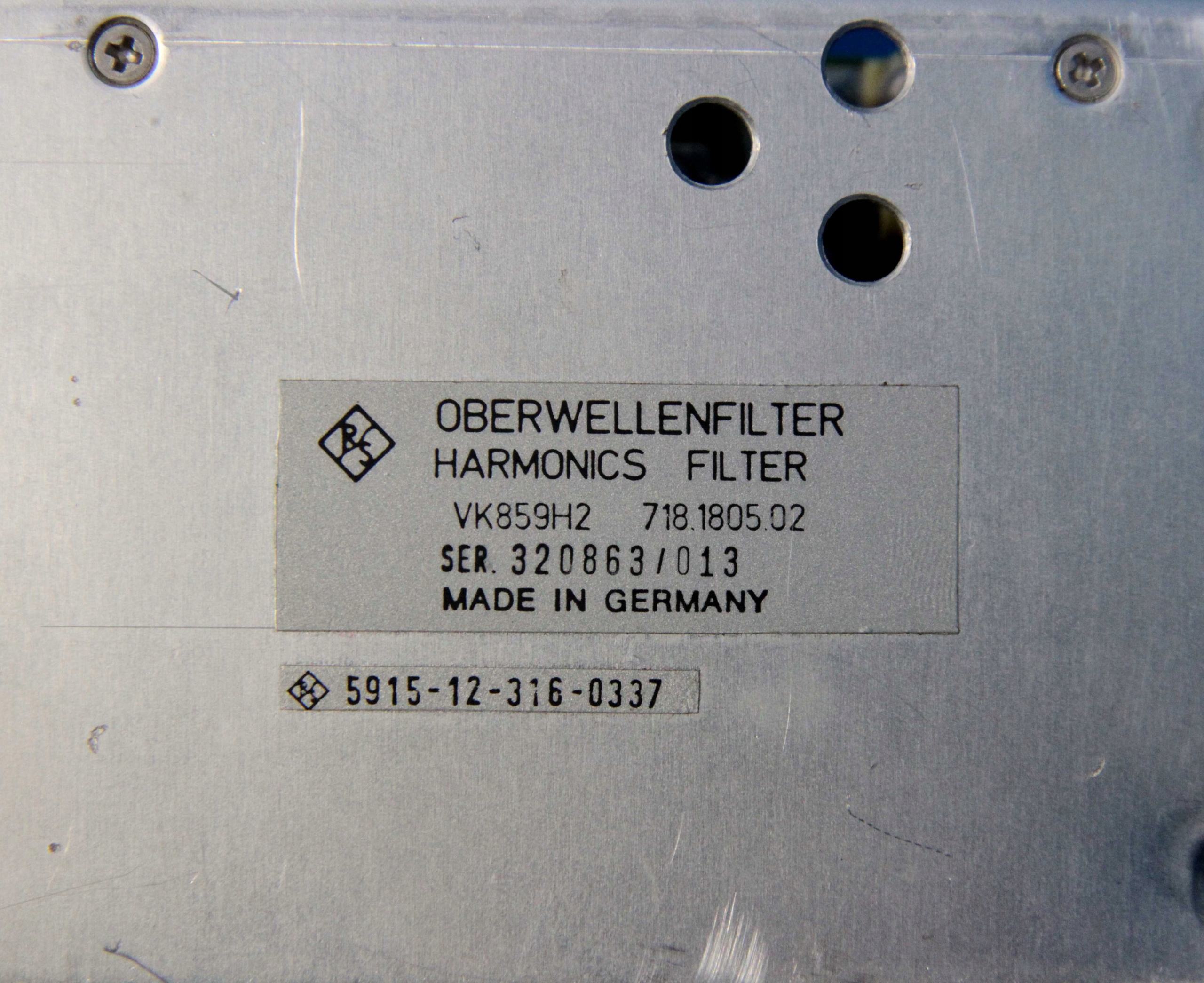

Предлагаем вам модуль коротковолновых полосовых фильтров производства известной немецкой фирмы Rohde коротковолновые передатчики с выходной мощностью до 2 кВт.
Внимание!
В модуле есть также переключатель приема-передачи на контактных диодах, позволяющий использовать предлагаемый модуль как готовый антенный переключатель.
Конечно, в модуле также есть макет рефлектометр-фазомер, позволяющий измерять КСВ и работать с тюнером антенной.
Предлагаемые фильтры были разработаны для военного оборудования связи таким образом, чтобы соответствовать самым высоким требованиям и при этом быть максимально безотказным.
В модуле я нахожу восемь 3-периферических фильтров нижних частот на рабочий диапазон от 1,5 МГц до30 МГц.
Фильтры пять самых низких полос присоединяются к контактным диодам и фильтрам на трех самых высоких полосах реле.

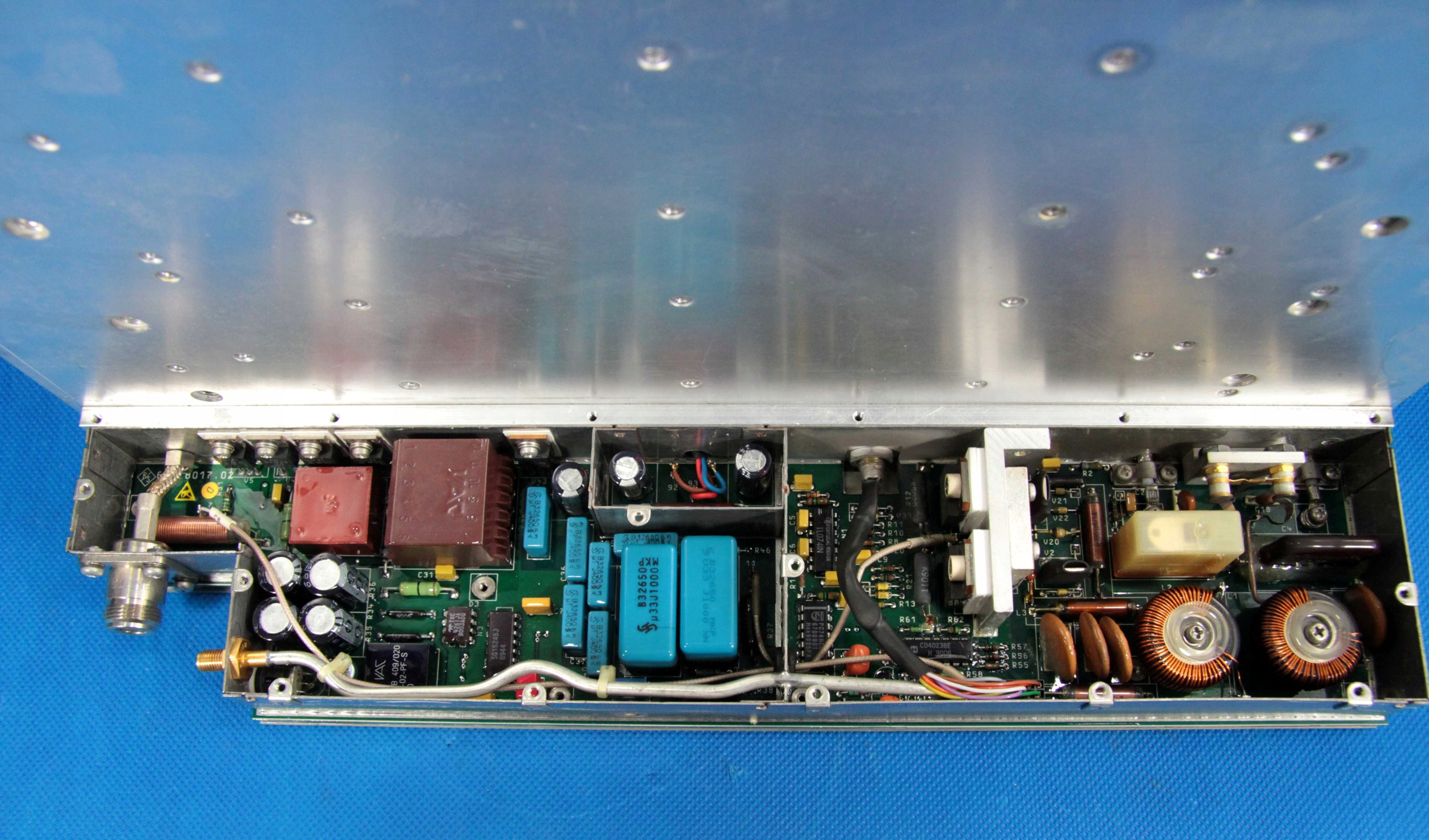

В модуле также есть плата драйверов для PIN-диодов, полный модуль переключатель передачи-приема, система измерения КСВ и фазы.

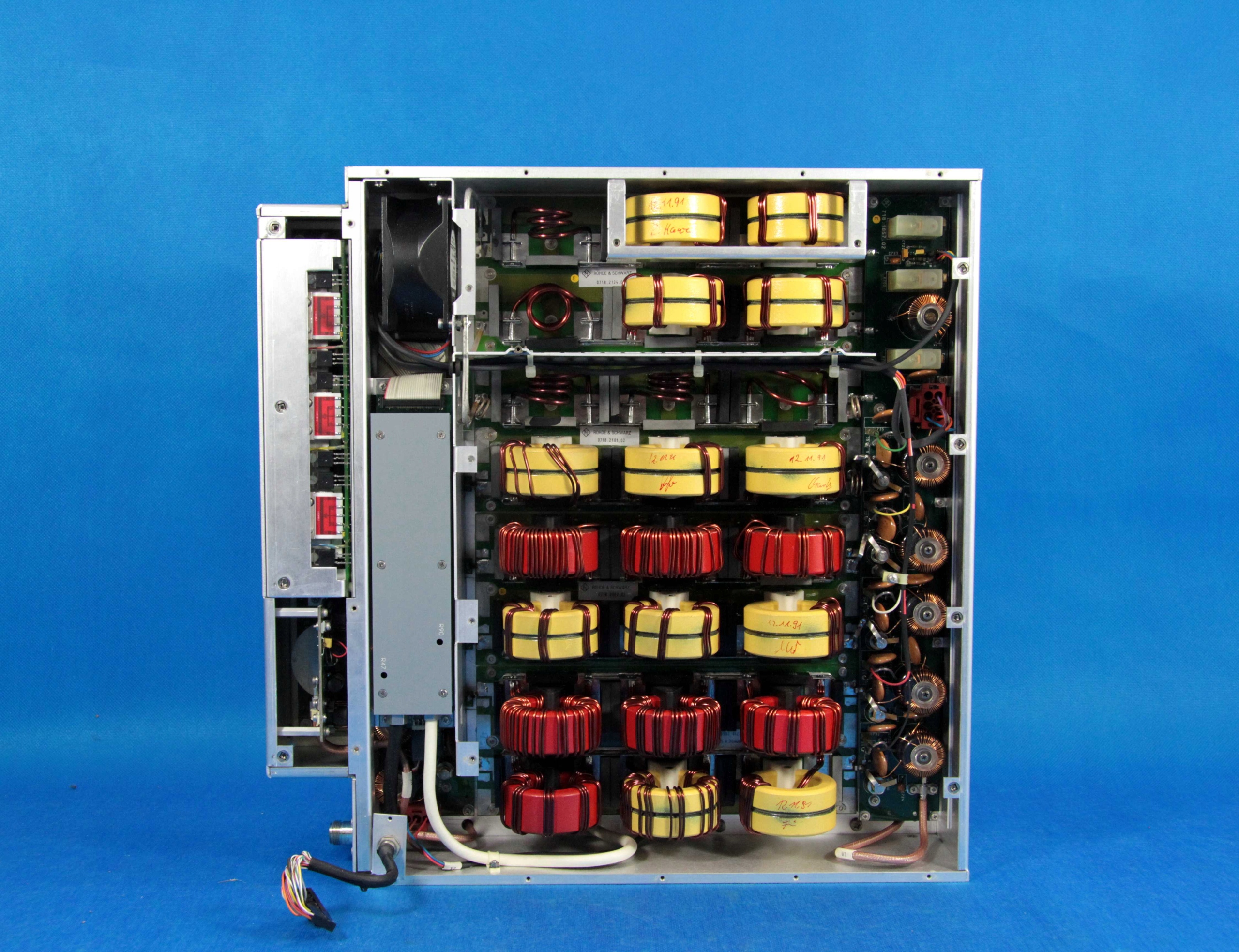

Каждая ячейка фильтра низкочастотный, который сделан на ферритовых сердечниках использует очень большие ядрадиаметром 5,6 см и толщиной 2,5 см.
В ячейке также используются слюдяные конденсаторы на напряжение 1000В.
Обмотки на тороидах выполнены тремя проводами диаметром 1,5 мм, напротив, воздушные катушки намотаны проволокой диаметром 3,5 мм.
Таким образом, фильтр может работать на гораздо более высоких уровнях мощности, чем номинальные 2 кВт, он также не боится работать при повышенный уровень КСВ.
Предлагаемое устройство имеет модульную компактную конструкцию, то есть любое функциональный модуль - это отдельный компонент.
На одной печатной плате сделаны два наборы фильтров для последующих полос.
Модули переключателей отдельных фильтров также отдельные плитки.
Переключатель передачи-приема также независим, так как рефлектометр и схема драйвера PIN-диодов.
Благодаря такой конструкции возможна реконструкция расположение фильтров, возможно, адаптация к вашим потребностям, например, вы можете отказаться от вложения фильтруйте диодные контакты и установите в это место мощные реле.
После такой реконструкции фильтр может работать на более высоких уровнях мощности.

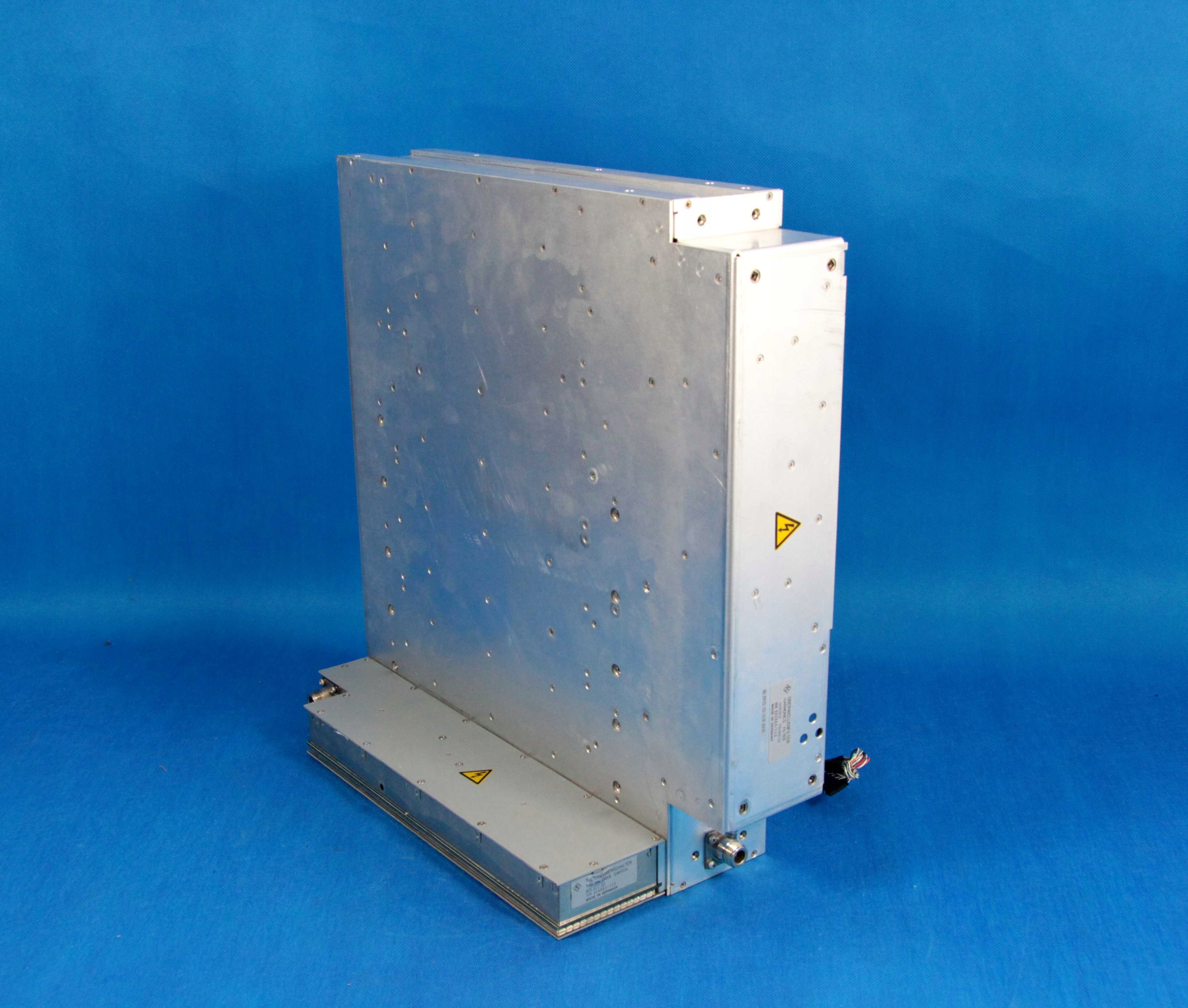

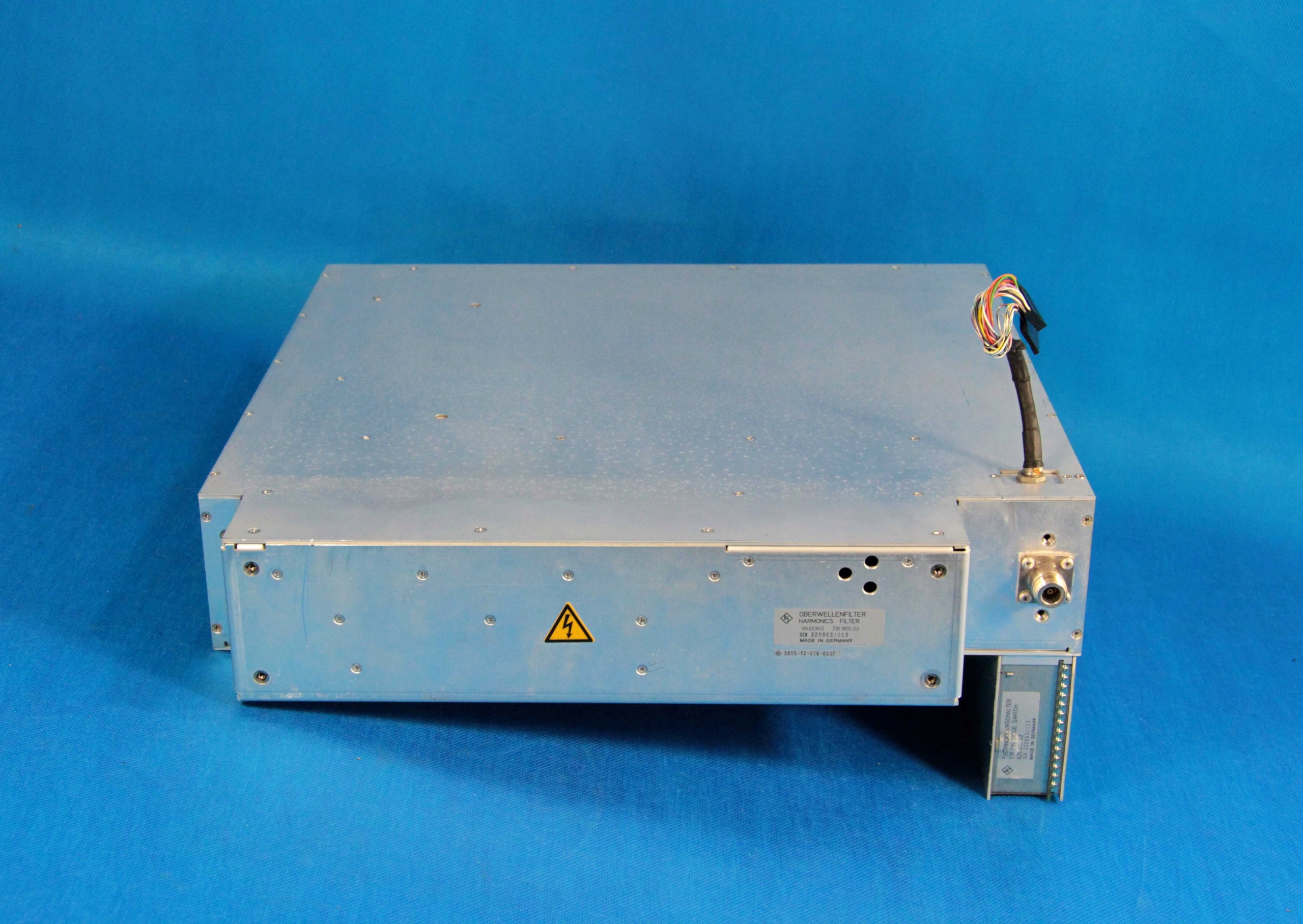

Корпус фильтра выполнен в виде панели, приспособленной для установки в стойку".
Ширина 43 см.
Высотавсего 16,5 см (после отвинчивания модуля переключения передачи-приема модуль имеет только 8,5 см высоты).
Длина 42 см.

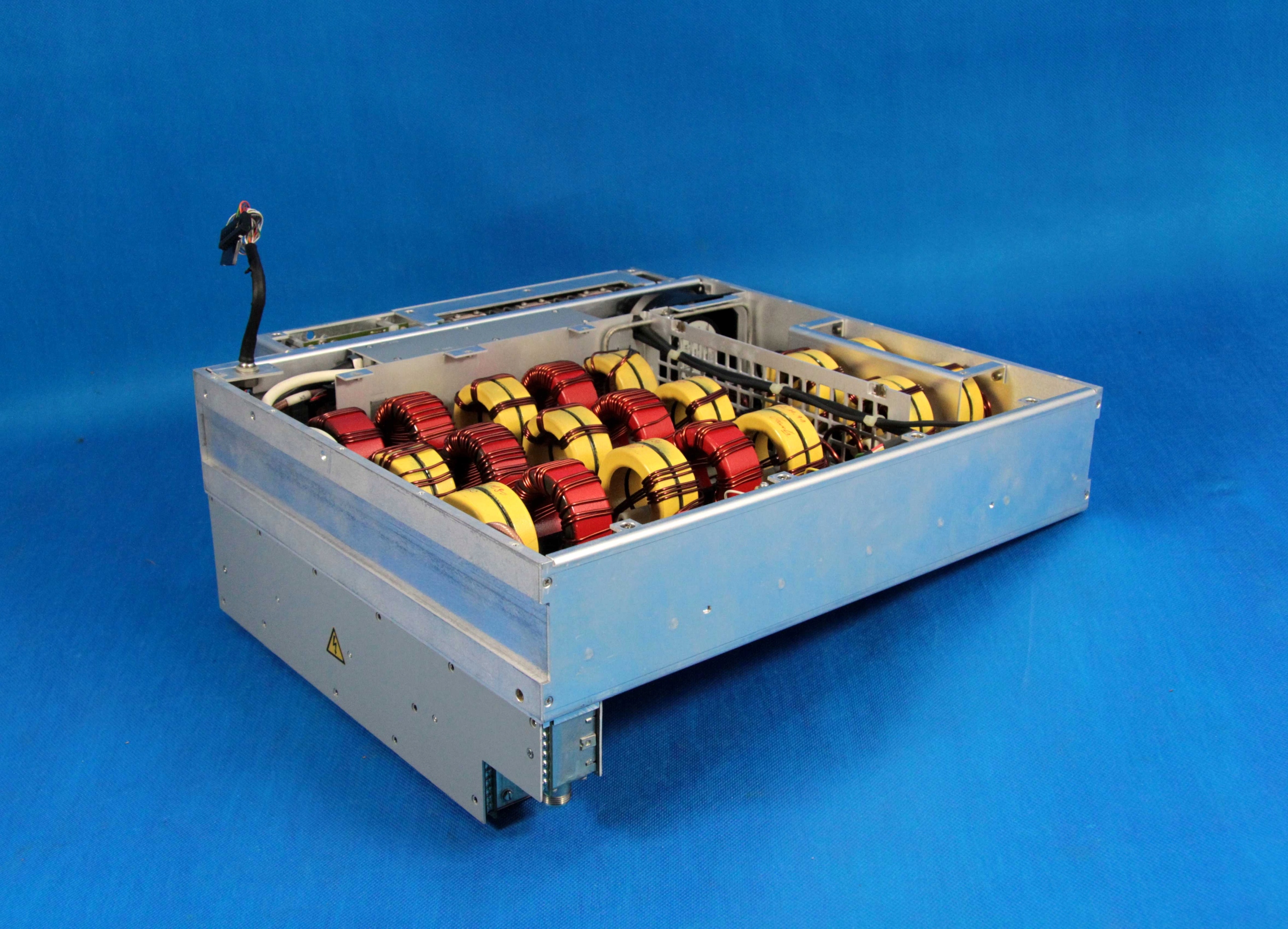

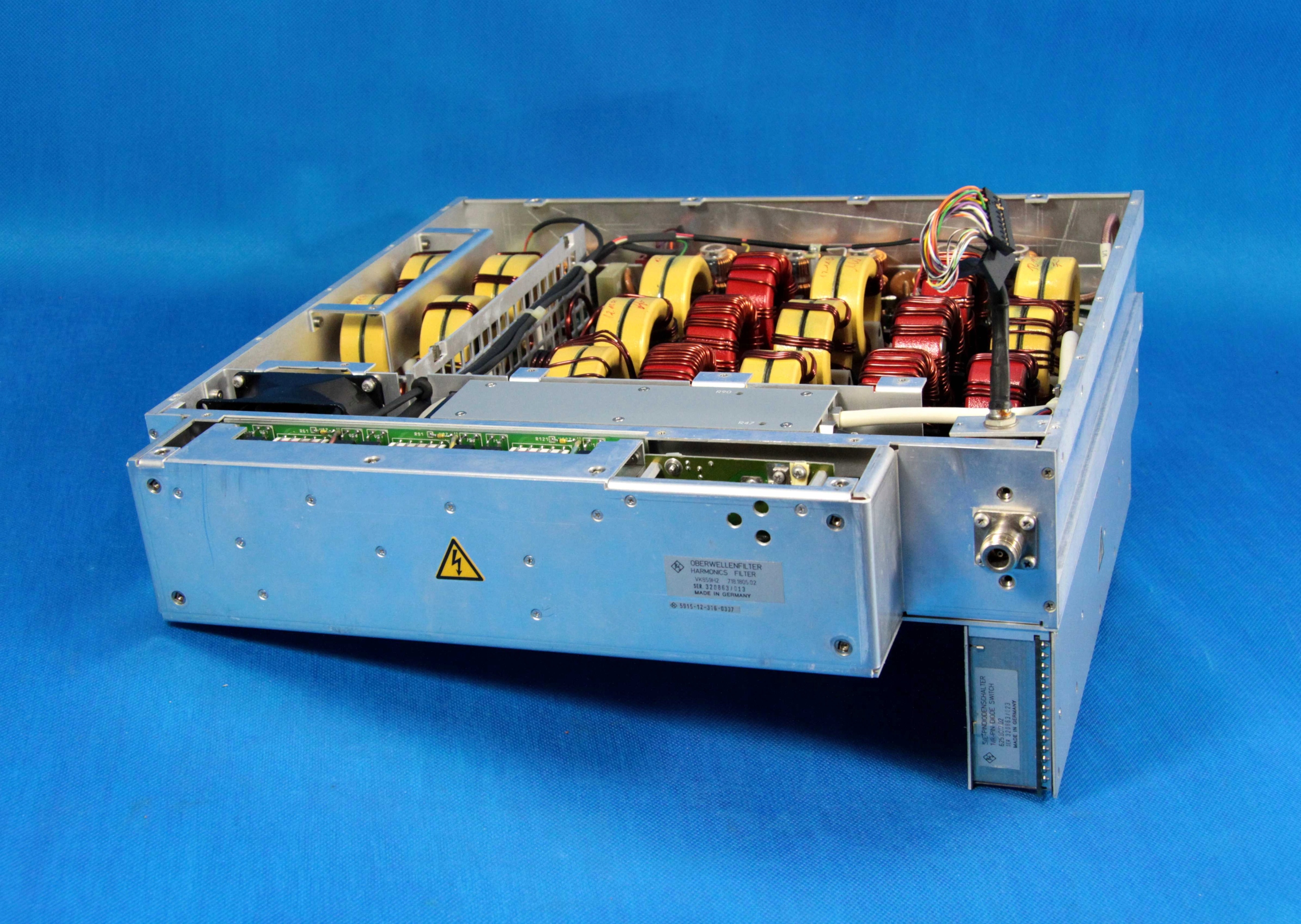

Для фотографий крышка фильтра была снята, вы предлагаете фильтр с крышка.
Предлагаемый модуль находится в идеальном рабочем состоянии, он исправен, поставляется с запас запасных частей.
