Moduł Przekaźnika z Pilotem 433MHz

• Napięcie zasilania : 12V DC

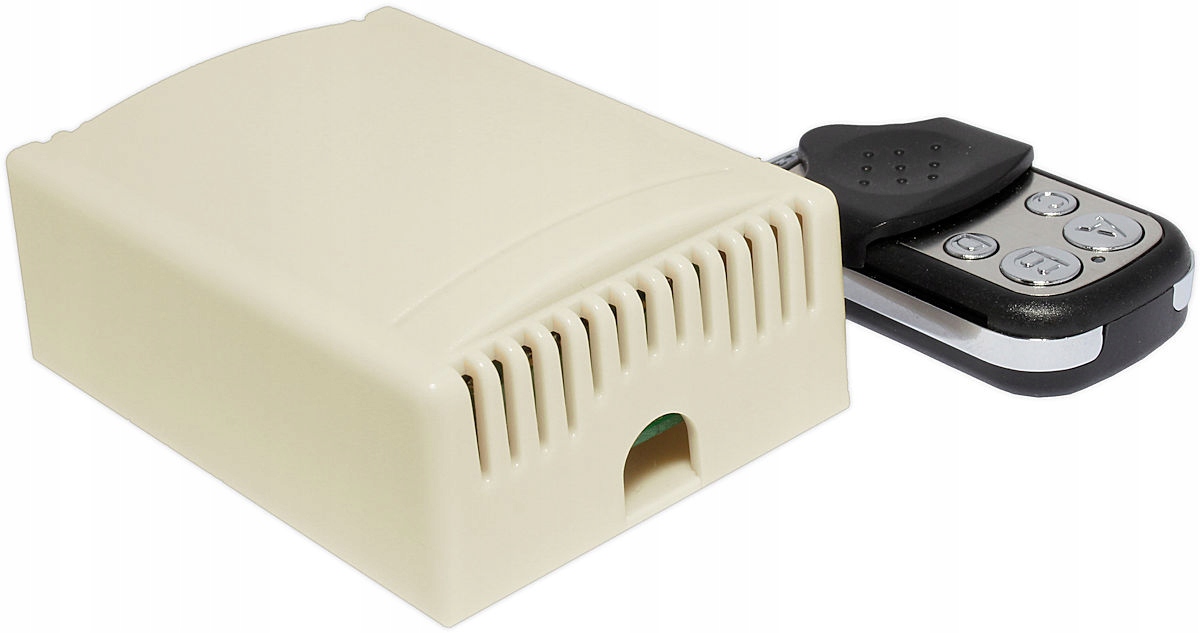

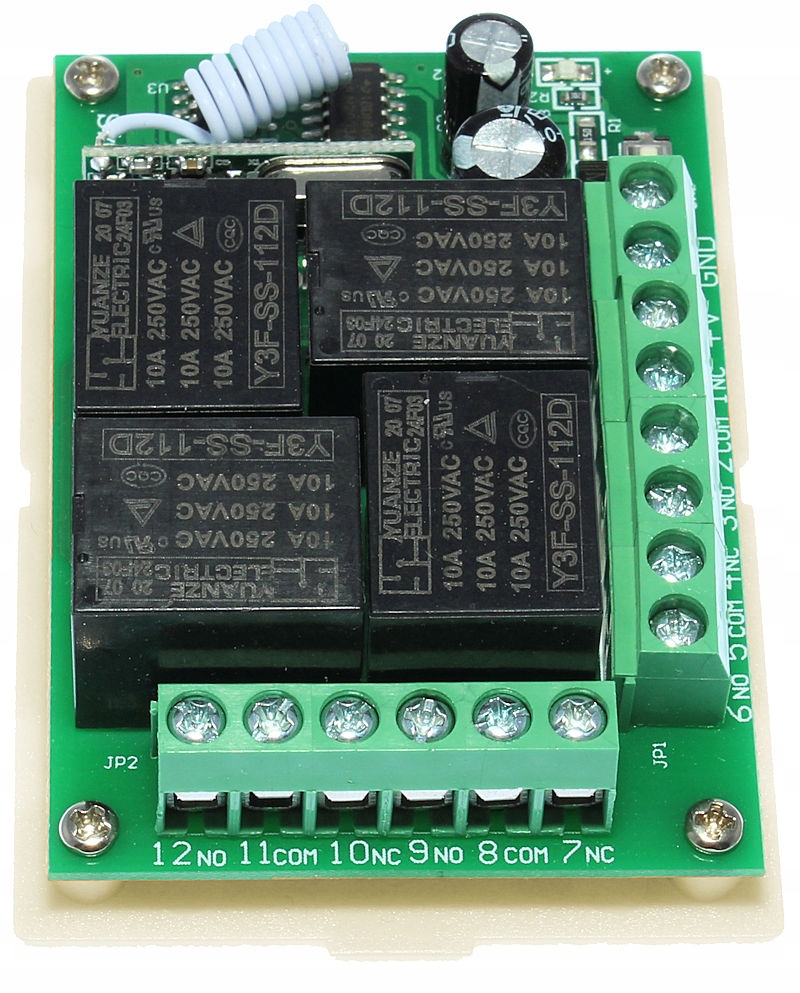

• Odbiornik z czterema przekaźnikami w zamkniętej w obudowie
• Częstotliwość: 433MHz

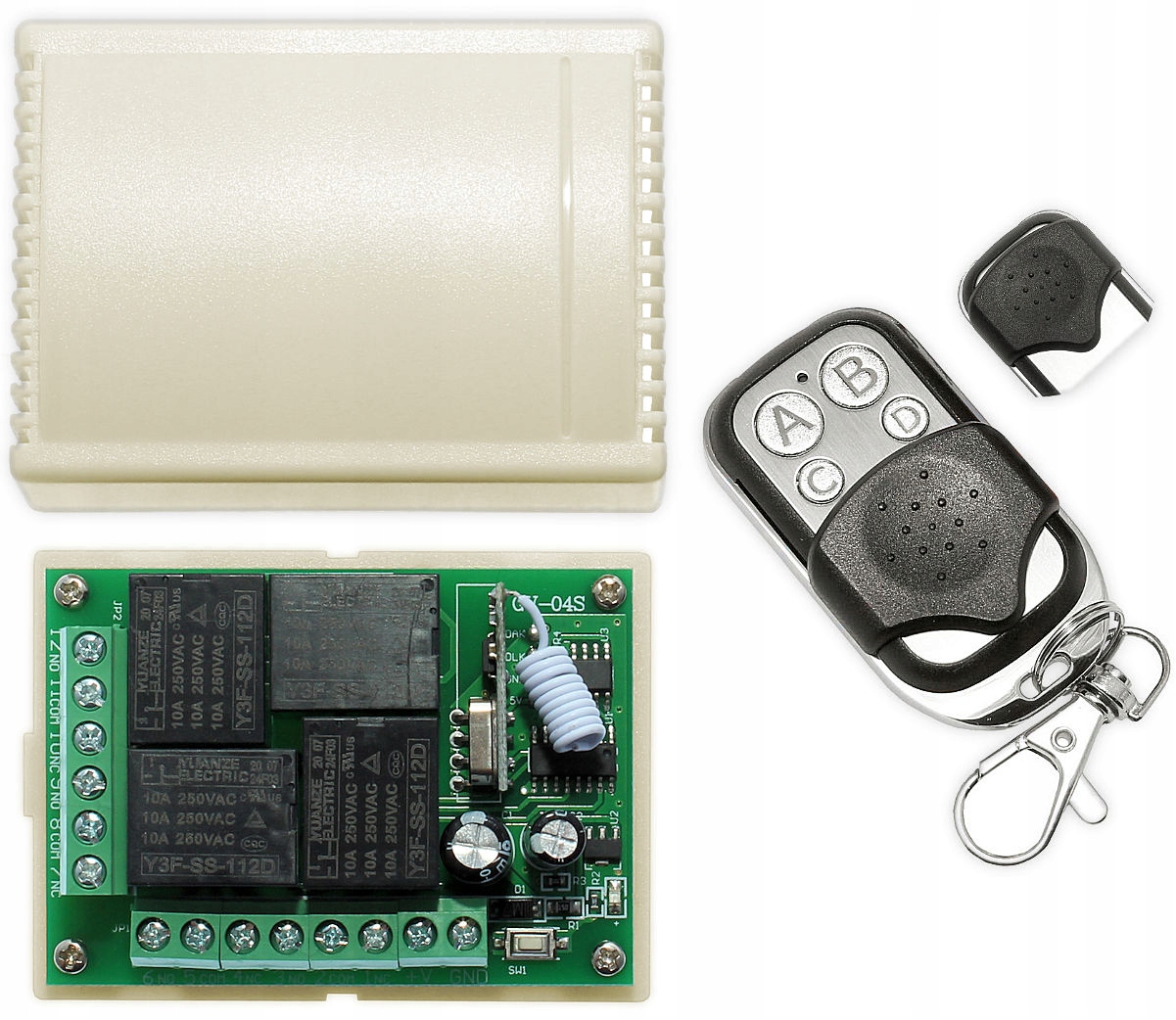

• W Zestawie: 1x Moduł z czterema przekaźnikami + Pilot ( bateria w zestawie )
• Dodatkowe Piloty kompatybilne z tym modułem dostępne są w naszej ofercie
• Prąd

  Czuwanie ~5mA

  Załączony 1 x przekaźnik ok 35mA

  Załączony 4 x przekaźnik ok 140mA

• Zasięg: do 100m w otwartej przestrzeni

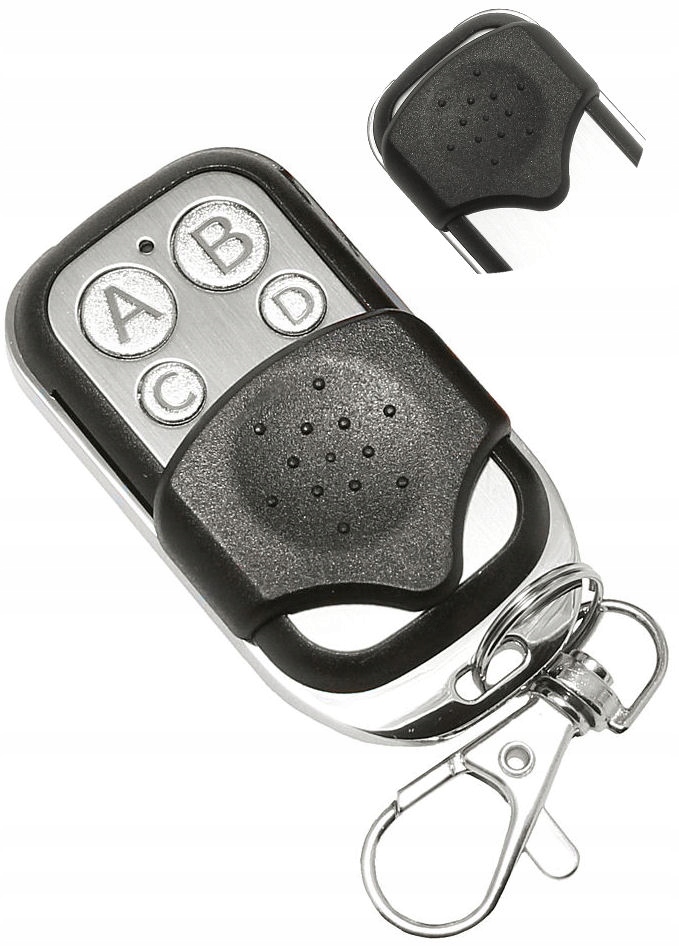

• Ilość przycisków na pilocie: 4 ( przyciski z maskownicą chroniącą przed przypadkowym wciśnięciem )
• Wymiary obudowy przekaźnika: 75mm x 54mm x 29mm(wys)
• Wymiary pilota: 55mm x 30mm x 14mm(wys) ( bez karabińczyka )

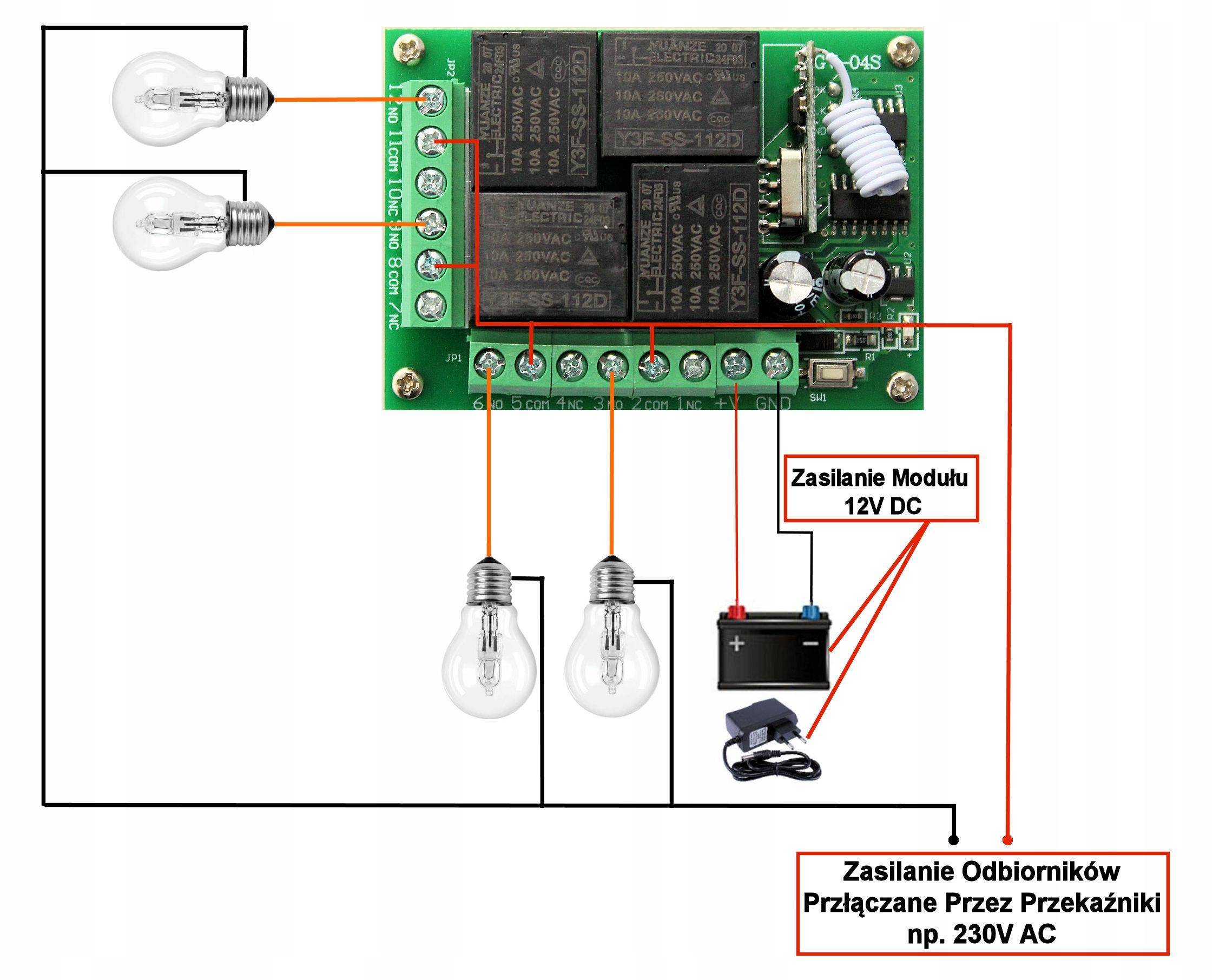

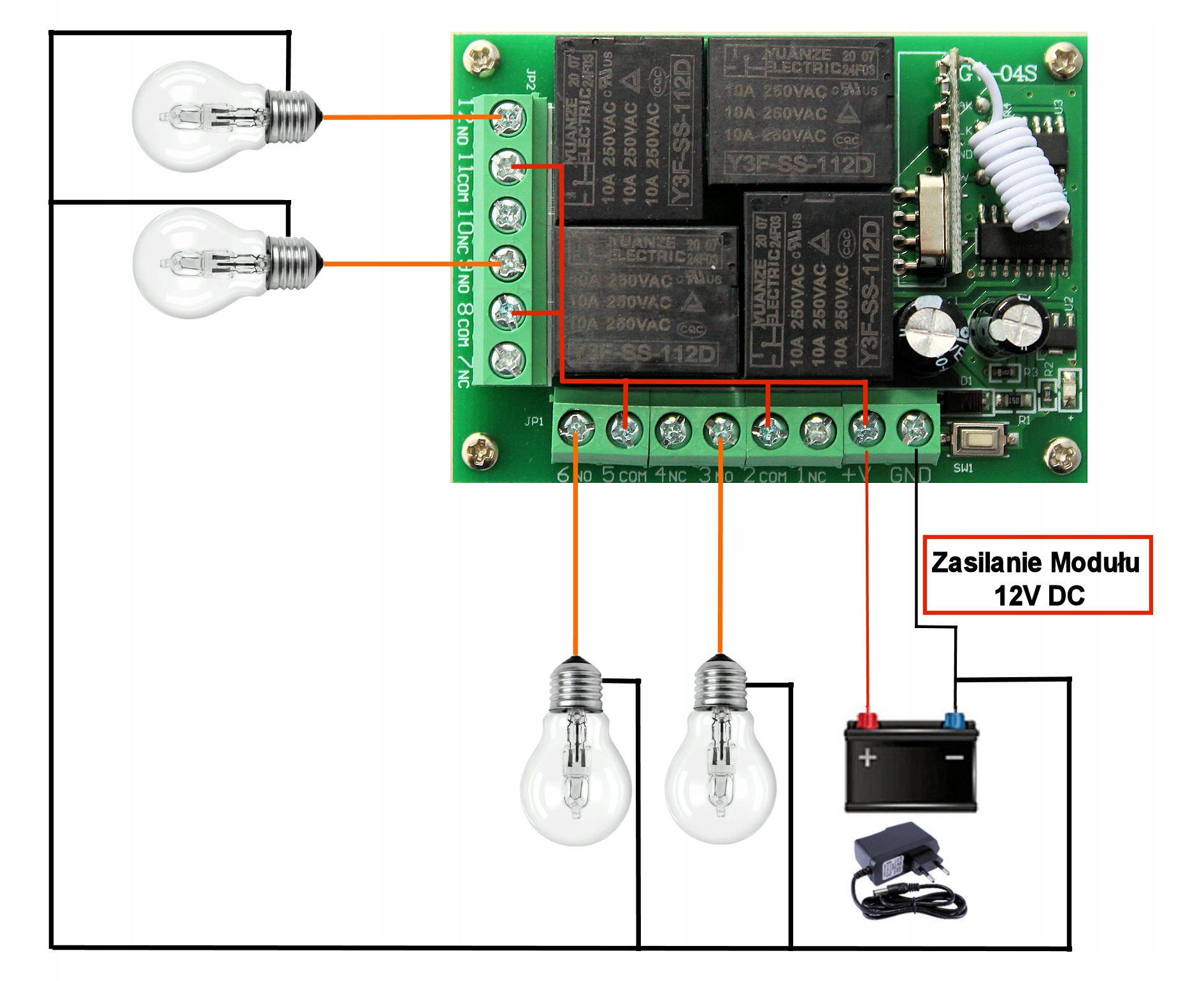

• Schematy podłączenia widoczne na zdjęciach poniżej

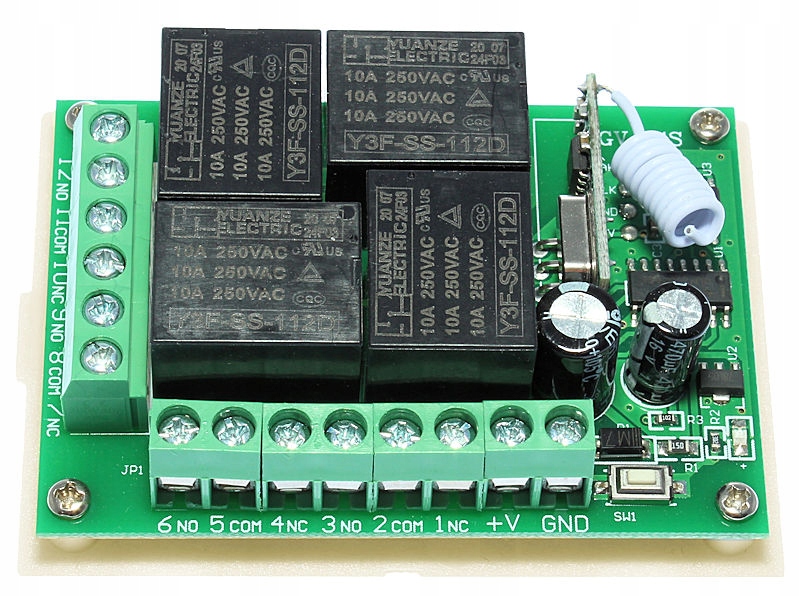

• Każdy przekaźnik może przełączać inne napięcie ( COM-NO-NC )
• Film przedstawiający działanie modułu:

https://omegazone.pl/film/przekaznik_433MHz_4_kanaly.mp4

Zachęcamy do zapoznania się z pozostałymi produktami w naszej ofercie

Instrukcja Programowania oraz Opis Funkcji :

1. Tryb CHWILOWY: Przekaźnik włączony jest tylko wtedy, gdy wciśnięty jest przycisk na pilocie np. A,B,C lub D

   Przyciśnij 1 raz krótko przycisk programowania ( dioda mrugnie podczas wciśnięcia przycisku ) -> dioda po chwili zapali się ( moduł oczekuje na wciśnięcie przycisku ) -> wciśnij przycisk A -> dioda kilkukrotnie mrugnie ( sygnał poprawnego zaprogramowania ) -> Do pamięci przypisane zostały wszystkie przyciski na pilocie A,B,C,D – działają w trybie chwilowym, każdy z nich załącza inny przekaźnik

2. Tryb PRZEŁĄCZNIKA JEDNO-PRZYCISKOWEGO: Przekaźnik włączany jest przyciskiem np. A, po puszczeniu przycisku pozostaje włączony do momentu ponownego wciśnięcia tego samego przycisku A na pilocie.

   Przyciśnij 2 razy krótko przycisk programowania ( dioda mrugnie podczas każdego wciśnięcia przycisku ) -> dioda po chwili zapali się ( moduł oczekuje na wciśnięcie przycisku ) -> wciśnij przycisk A-> dioda kilkukrotnie mrugnie ( sygnał poprawnego zaprogramowania ) -> Do pamięci przypisane zostały wszystkie przyciski na pilocie A,B,C,D – działają w trybie PRZEŁĄCZNIKA JEDNO-PRZYCISKOWEGO, , każdy z nich załącza inny przekaźnik

3. Tryb PRZEŁĄCZNIKA ZMIENNEGO: Przekaźnik 1 włączany jest przyciskiem np. A, po wciśnięciu przycisku np. B przekaźnik 1 wyłącza się i włączany jest przekaźnik 2 przypisany do przycisku B, włączenie przycisku C oraz D powoduje wyłączenie przekaźnika 2 i włączenie przypisanego do C / D

   Przyciśnij 3 razy krótko przycisk programowania ( dioda mrugnie podczas każdego wciśnięcia przycisku ) -> dioda po chwili zapali się ( moduł oczekuje na wciśnięcie przycisku ) -> wciśnij przycisk A-> dioda kilkukrotnie mrugnie ( sygnał poprawnego zaprogramowania ) -> Do pamięci przypisane zostały wszystkie przyciski na pilocie A,B,C,D – działają w trybie PRZEŁĄCZNIKA ZMIENNEGO, każdy z nich załącza inny przekaźnik

4. Tryb PRZEŁĄCZNIKA JEDNO-PRZYCISKOWEGO( 2 przyciski ) oraz CHWILOWEGO( 2 przyciski ): Jest to połączenie dwóch trybów

   Przyciśnij 4 razy krótko przycisk programowania ( dioda mrugnie podczas każdego wciśnięcia przycisku ) -> dioda po chwili zapali się ( moduł oczekuje na wciśnięcie przycisku ) -> wciśnij przycisk A-> dioda kilkukrotnie mrugnie ( sygnał poprawnego zaprogramowania ) -> Do pamięci przypisane zostały wszystkie przyciski na pilocie A,B,C,D – 2 działają w trybie JEDNO-PRZYCISKOWEGO, 2 w trybie PRZEŁĄCZNIKA CHWILOWEGO

5. Tryb PRZEŁĄCZNIKA ZMIENNEGO( 2 przyciski ) oraz CHWILOWEGO( 2 przyciski ): Jest to połączenie dwóch trybów

   Przyciśnij 5 razy krótko przycisk programowania ( dioda mrugnie podczas każdego wciśnięcia przycisku ) -> dioda po chwili zapali się ( moduł oczekuje na wciśnięcie przycisku ) -> wciśnij przycisk A-> dioda kilkukrotnie mrugnie ( sygnał poprawnego zaprogramowania ) -> Do pamięci przypisane zostały wszystkie przyciski na pilocie A,B,C,D – 2 działają w trybie PRZEŁĄCZNIKA ZMIENNEGO, 2 w trybie PRZEŁĄCZNIKA CHWILOWEGO

6. Tryb PRZEŁĄCZNIKA ZMIENNEGO( 2 przyciski ) oraz PRZEŁĄCZNIKA JEDNO-PRZYCISKOWEGO ( 2 przyciski ): Jest to połączenie dwóch trybów

   Przyciśnij 6 razy krótko przycisk programowania ( dioda mrugnie podczas każdego wciśnięcia przycisku ) -> dioda po chwili zapali się ( moduł oczekuje na wciśnięcie przycisku ) -> wciśnij przycisk A-> dioda kilkukrotnie mrugnie ( sygnał poprawnego zaprogramowania ) -> Do pamięci przypisane zostały wszystkie przyciski na pilocie A,B,C,D – 2 działają w trybie PRZEŁĄCZNIKA ZMIENNEGO, 2 w trybie PRZEŁĄCZNIKA JEDNO-PRZYCISKOWEGO

7. Tryb PRZEŁĄCZNIKA ZMIENNEGO( 2 przyciski ) oraz PRZEŁĄCZNIKA ZMIENNEGO ( 2 przyciski ): Jest to połączenie dwóch tych samych trybów, jednak można zmieniać je nie w systemie A,B,C,D ( tylko jeden włączony ), a w systemie A,B ( tylko jeden włączony )  oraz C,D ( tylko jeden włączony )

   Przyciśnij 7 razy krótko przycisk programowania ( dioda mrugnie podczas każdego wciśnięcia przycisku ) -> dioda po chwili zapali się ( moduł oczekuje na wciśnięcie przycisku ) -> wciśnij przycisk A-> dioda kilkukrotnie mrugnie ( sygnał poprawnego zaprogramowania ) -> Do pamięci przypisane zostały wszystkie przyciski na pilocie A,B,C,D – 2 działają w trybie PRZEŁĄCZNIKA ZMIENNEGO, 2 w trybie PRZEŁĄCZNIKA ZMIENNEGO

KASOWANIE PAMIĘCI MODUŁU: Spowoduje usunięcie wszystkich zapamiętanych przycisków / Pilotów

• Przyciśnij 8 razy krótko przycisk programowania ( dioda mrugnie podczas każdego wciśnięcia przycisku oprócz ósmego ) -> dioda kilkukrotnie mrugnie -> wszystkie Piloty ( przyciski ) zostały usunięte z pamięci
