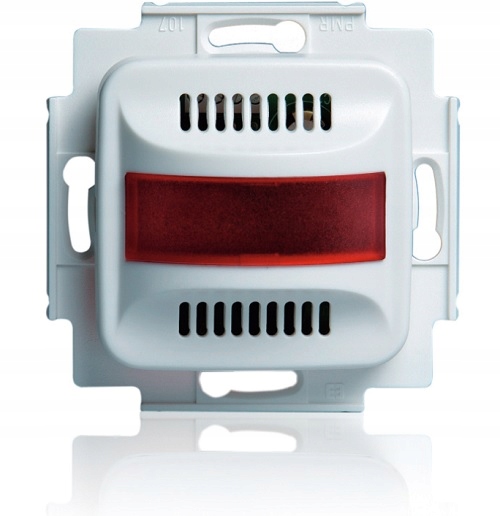

Moduł sygnalizator alarmu FEH 2001 ABB Signal

FEH 2001 - Moduł/sygnalizator alarmu

Element systemu przyzywowego (przywoławczego) ABB Signal

napięcie: 9,5-28V AC / 18-35V DC

Sygnalizator FEH 2001 jest przystosowany do kontrolowania jednej pętli alarmowej. Wstanie czuwania przez pętlę przepływa prąd. Zarówno zwarcie, jak i przerwa w pętli powodują alarm, co umożliwia zastosowanie styków zwiernych lub rozwiernych jako wywołujących alarm. Jaskrawa czerwona lampka zaczyna migać w chwili uruchomienia alarmu. Jednocześnie włącza się sygnał akustyczny. Po skasowaniu buczka zewnętrznym przyciskiem, lampka pali się światłem ciągłym do chwili powrotu pętli do stanu normalnego. Światło emitowane jest przez diody LED. Lampka jest łatwo zauważalna zboku z uwagi na obły kształt filtra. Elementem wykonawczym jest 2-stykowy mikroprzekaźnik. W przypadku alarmu jeden styk zwierny podaje napięcie wejściowe na zacisk nr 4, a drugi przełączalny sprowadzony jest na zaciski NC, C i NO do wykorzystania w dowolny sposób. Po skasowaniu oba styki powracają do pozycji wyjściowej. Do zacisków 0 – 2 podłącza się styk NO kasujący buczek. Takich styków można podłączyć równolegle więcej uzyskując możliwość kasowania z kilku miejsc. Jeżeli zamiast przycisku zastosuje się wyłącznik, to można nim blokować alarm w pewnych sytuacjach np. w nocy.

Charakterystyka:

– montowany w tych samych ramkach co osprzęt podtynkowy ABB Basic55 (po zastosowaniu adaptera 2519-B55)

– montowany podtynkowo w puszce ø 60 mm z wkrętami mocującymi, natynkowo w obudowie ABB lub w kanałach instalacyjnych

– aktywowany przez zwarcie lub przerwę w pętli

– mikroprzekaźnik prądowy jako element wykonawczy

– podtrzymanie alarmu programowane za pomocą zworki

– lampka miga wraz z buczkiem w chwili wystąpienia alarmu

– po potwierdzeniu alarmu przyciskiem kasowania buczka, lampka pali się światłem ciągłym

Элементы ABB SIGNAL образуют систему вызова, используемую в больницах, клиниках, домах престарелых, исправительных учреждений и других учреждений, приспособленных для нужд инвалидов, m.in. в гостиницы и офисные здания. Характеризуется простотой установки и длительным, безотказным действия. Компоненты системы совместимы с установочным оборудованием выбранных серий, например, с установочным оборудованием. Basic55.
