СИСТЕМА СИГНАЛИЗАЦИИ 7 ИЗВЕЩАТЕЛЕЙ SATEL PERFECTA ПРИЛОЖЕНИЕ

System przewodowy z serii PERFECTA przeznaczony jest do zabezpieczania małych i średnich obiektów, jak mieszkania, domy jednorodzinne, biura, małe firmy itp.  Wbudowany moduł GSM/GPRS umożliwia m.in. współpracę z aplikacją mobilną (PERFECTA CONTROL - android, iOS), z obsługą wiadomości PUSH, sterowanie / powiadomienie przez SMS.

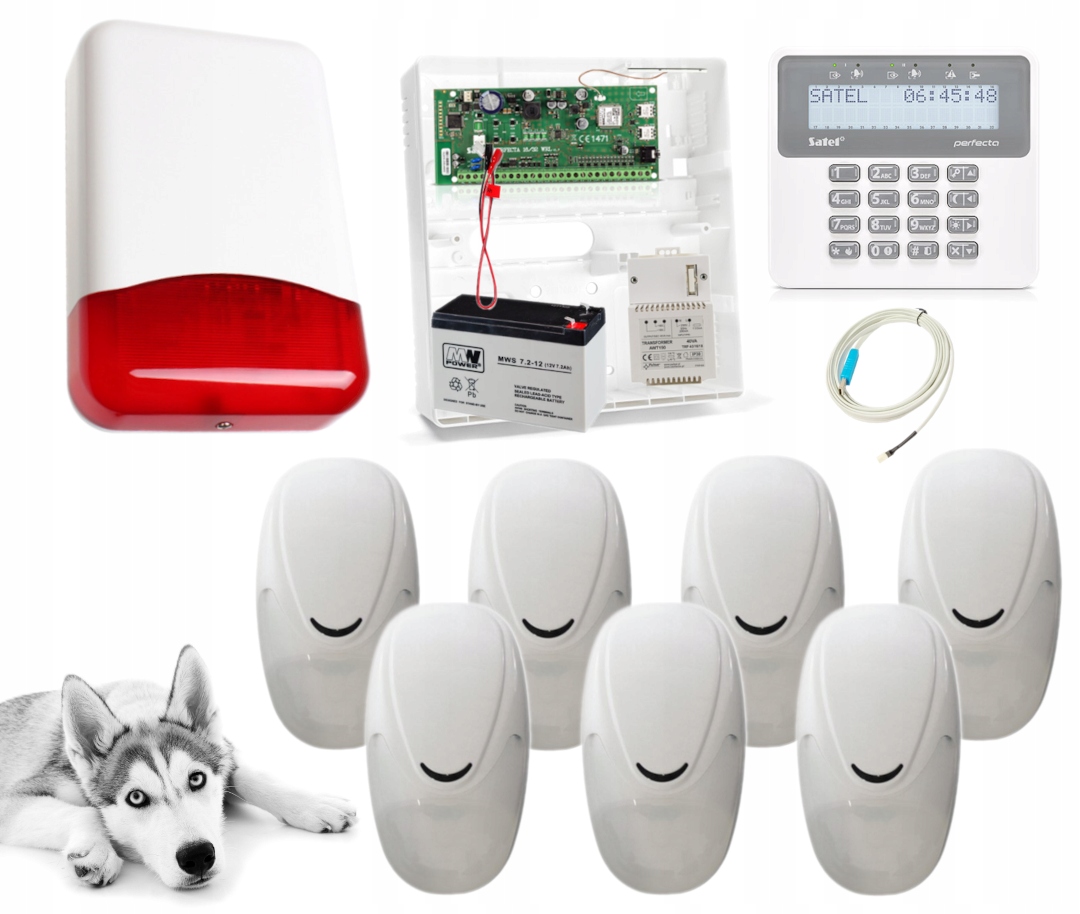

✅W zestawie:

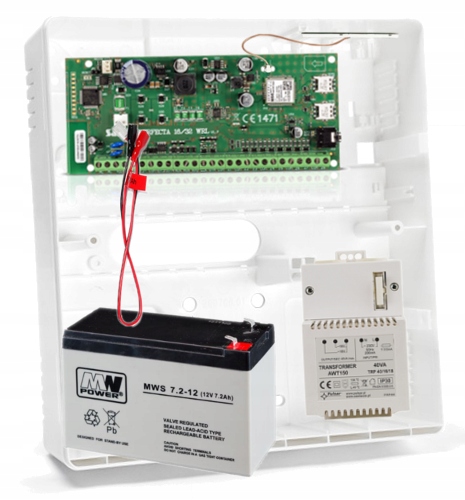

• centrala alarmowa Satel Perfecta 16 - 1 szt;
• antena Satel ANT-GSM-I – 1 szt;
• obudowa plastikowa natynkowa Satel OPU-4 P – 1 szt;
• transformator Pulsar AWT150 40VA/16V/18V – 1 szt;
• akcesoria do centrali (przewód do akumulatora, kołki montażowe, rezystory);
• klawiatura przewodowa Satel PRF-LCD - 1 szt;
• przewodowa, wewnętrzna czujka ruchu AMC SMILE 21/P (odporna na zwierzęta domowe do 15 kg) – 7 szt;
• przewód do programowania urządzeń Satel (TTL), Genevo USB/GENEVO - 1 szt;
• zewnętrzny, przewodowy optyczno-akustyczny sygnalizator Yotogi TI700 – 1 szt;
• akumulator bezobsługowy 12V 7Ah – 1 szt.

🚨Konfiguracja centrali odbywa się  z użyciem programu Perfecta Soft (z podłączonego kablem RS-232 (TTL) komputera) przewód do programowania w zestawie.

🚨Czujka sprzedawana jest bez uchwytu, który można nabyć osobno. Dostępne są: uchwyt uniwersalny (ścienny) oraz dedykowany SN 4 (ścienno-sufitowy).

System przewodowy z serii PERFECTA przeznaczony jest do zabezpieczania małych i średnich obiektów, jak mieszkania, domy jednorodzinne, segmenty w szeregowcach, biura, małe firmy itp. Centrala oprócz podstawowych, tradycyjnych metod sterowania systemem oferuje również te bardziej nowoczesne - za pomocą funkcjonalnej i intuicyjnej aplikacji na urządzenia mobilne PERFECTA CONTROL (system Android i iOS) oraz pilotów zdalnego sterowania działających w paśmie częstotliwości 433 MHz (po dołączeniu modułu INT-RX-S - brak w zestawie).

Wbudowany moduł GSM/GPRS umożliwia m.in. współpracę z aplikacją mobilną, z obsługą wiadomości PUSH, sterowanie / powiadomienie przez SMS. Centrala umożliwia podział obiektu na 2 strefy, z wyborem 3 trybów czuwania (dzienny, nocny, pełny). Każde wejście może być przypisane do jednego lub obu dozorowanych obszarów.

✅Centrala alarmowa Satel Perfecta 16 - oprócz podstawowych, tradycyjnych metod sterowania systemem – oferuje również te bardziej nowoczesne: za pomocą funkcjonalnej i intuicyjnej aplikacji na urządzenia mobilne PERFECTA CONTROL (system Android i iOS) oraz pilotów zdalnego sterowania działających w paśmie częstotliwości 433 MHz (po dołączeniu modułu INT-RX-S - brak w zestawie). Wbudowany moduł GSM/GPRS umożliwia:

• współpracę z aplikacją PERFECTA CONTROL, z obsługą wiadomości PUSH,
• zdalną konfigurację z użyciem programu PERFECTA Soft,
• monitoring zdarzeń (np. do stacji monitorującej agencji ochrony),
• powiadamianie głosowe,
• sterowanie przez SMS oraz weryfikację audio (nasłuch dźwięków z chronionego obiektu).

Centrala obsługuje 2 karty nano-SIM (brak w zestawie), co zapewnia ciągłość komunikacji - przy wystąpieniu problemów z zasięgiem pierwszego operatora, automatycznie wybierana jest druga karta.

Płyta elektroniki centrali wyposażona jest w 8 wejść i 4 wyjścia przewodowe. Ich liczbę można zwiększyć (do 16 wejść i 12 wyjść) przez podłączenie modułów rozszerzeń: ekspanderów wejść INT-E i wyjść INT-O albo INT-ORS. Pozwala to rozbudowywać system, dołączając więcej czujek, sygnalizatorów, a nawet urządzeń wykonawczych (do sterowania bramą garażową, roletami, zraszaczami ogrodowymi).

Centrala umożliwia podział obiektu na 2 strefy, z wyborem 3 trybów czuwania (dzienny, nocny, pełny). Każde wejście może być przypisane do jednego lub obu dozorowanych obszarów.

System przewodowy z serii PERFECTA przeznaczony jest do zabezpieczania małych i średnich obiektów, jak mieszkania, domy jednorodzinne, segmenty w szeregowcach, biura, małe firmy itp. Centrala oprócz podstawowych, tradycyjnych metod sterowania systemem oferuje również te bardziej nowoczesne, jak m.in. funkcjonalną i intuicyjną aplikację na urządzenia mobilne PERFECTA CONTROL. Wbudowany moduł GSM/GPRS umożliwia m.in. współpracę z aplikacją mobilną, z obsługą wiadomości PUSH, sterowanie / powiadomienie przez SMS.

Cechy produktu (Perfecta 16):

• od 8 do 16 wejść programowalnych przewodowych: wybór konfiguracji: NO, NC, EOL, 2EOL/NO, 2EOL/NC; możliwość obsługi czujek roletowych i wibracyjnych
• od 4 do 12 wyjść programowalnych przewodowych
• 2 wyjścia zasilające na płycie głównej
• wbudowane moduły: GSM/GPRS z 2 gniazdami SIM (SMS, monitoring do stacji, aplikacja mobilna, powiadomienia PUSH); głosowy (odtwarzanie komunikatów głosowych na potrzeby powiadamiania telefonicznego); akustycznej weryfikacji alarmu (nasłuchiwanie dźwięków)
• podział systemu na 2 strefy: 3 tryby dozoru w każdej strefie; możliwość przypisania wejścia do dwóch stref; sterowanie przez użytkownika lub za pomocą timerów
• magistrala komunikacyjna do podłączania manipulatorów (PRF-LCD), modułów rozszerzeń (INT-E, INT-O, INT-ORS) i ekspandera obsługi pilotów 433 MHz (INT-RX-S)
• sterowanie systemem za pomocą:
• manipulatorów przewodowych PRF-LCD (do 4),
• aplikacji mobilnej PERFECTA CONTROL,
• pilotów zdalnego sterowania działających w paśmie 433 MHz (do 15) – wymaga współpracy z modułem INT-RX-S (PERFECTA 16 Firmware v1.02 lub nowszy)
• możliwość aktualizacji oprogramowania (firmware)
• hasła: 15 haseł użytkowników, 1 hasło serwisowe
• edycja nazw (użytkowników, stref, wejść, wyjść i modułów) ułatwiająca sterowanie systemem i jego nadzór
• timery: 8 timerów z możliwością ustawienia wyjątków
• pamięć 3584 zdarzeń
• automatyczna diagnostyka podstawowych komponentów systemu
• wbudowany zasilacz impulsowy: zabezpieczenie przeciwprzeciążeniowe, zabezpieczenie przed całkowitym rozładowaniem akumulatora, regulacja prądu ładowania akumulatora
• programowanie ustawień centrali: lokalnie (manipulator, komputer z zainstalowanym programem PERFECTA Soft, podłączony do portu RS 232 (TTL) centrali) lub zdalnie (komputer z zainstalowanym programem PERFECTA Soft, łączący się z centralą przez GPRS)

Specyfikacja techniczna (Perfecta 16):

• wejścia przewodowe programowalne: 8
• maksymalna liczba wejść programowalnych: 16 (rozbudowa za pomocą ekspandera wejść)
• wyjścia przewodowe programowalne: 4
• maksymalna liczba wyjść programowalnych: 12 (rozbudowa za pomocą ekspanderów wyjść)
• w​yjścia zasilające: 2
• magistrale komunikacyjne: 1
• manipulatory: do 4
• strefy: 2
• numery telefonów do powiadamiania: 8
• komunikaty głosowe: 16
• użytkownicy: 15
• timery: 8
• pamięć zdarzeń: 3584
• obciążalność wyjść programowalnych wysokoprądowych: 1000 mA / 12 V DC
• obciążalność wyjść programowalnych niskoprądowych: 25 mA / 12 V DC
• obciążalność wyjścia KPD: 500 mA / 12 V DC
• obciążalność wyjścia AUX: 500 mA / 12 V DC
• stopień zabezpieczenia wg EN 50131: Grade 2
• klasa środowiskowa wg EN 50130-5: II
• temperatura pracy: -10°C …+55°C
• maksymalna wilgotność: 93% (±3%)
• napięcie zasilania: 18V AC (±15%), 50-60 Hz
• zalecany transformator: 40 VA
• pobór prądu: 150 mA (w stanie gotowości), 180 mA (max.)
• pobór prądu z akumulatora: 100 mA (w stanie gotowości z akumulatora); 160 mA (max. z akumulatora)
• napięcie wyjściowe zasilacza: 12V DC (±15%)
• zakres napięć wyjściowych: 10,5 V…14 V DC
• prąd wyjściowy zasilacza: 2 A
• prąd ładowania akumulatora: 500 mA
• napięcie zgłoszenia awarii akumulatora: 11 V ±10%
• napięcie odcięcia akumulatora: 10,5 V ±10%
• wymiary płytki elektroniki: 160 x 68 mm
• waga: 105 g

✅Dwuzakresowa antena Satel ANT-GSM-I ze złączem IPX pracuje na 2 pasmach częstotliwości: 900/1800 MHz. Przeznaczona jest do pracy z:

• centralami PERFECTA 16, PERFECTA 16-WRL, PERFECTA 32, PERFECTA 32-WRL, VERSA Plus, INTEGRA 128-WRL,
• modułem GSM-X, MICRA,
• innymi urządzeniami ze złączem IPX.

Antenę można umieścić w obudowach SATEL z tworzywa sztucznego, posiadających specjalne miejsce przeznaczone do montażu tego typu urządzeń, np. OPU-4P, OPU-3P, OPU-2B.

✅Obudowa natynkowa Satel OPU-4 P może być zastosowana w pomieszczeniach użytkowych, na widoku. Podstawę obudowy można wmurować w ścianę, przez co sama obudowa zajmować będzie mniej miejsca. Uniwersalny charakter oraz wymiary obudowy umożliwiają montaż w jej wnętrzu central alarmowych SATEL, modułów ich rozszerzeń, modułów komunikacyjnych, kontrolerów i wielu innych urządzeń.

Wyposażona jest w podwójną ochronę antysabotażową: przed otwarciem pokrywy oraz oderwaniem od ściany. Posiada też miejsce do montażu transformatorów sieciowych 40 lub 60 VA oraz akumulatora podtrzymującego 12 V o pojemności 7 lub 7,2 Ah. Nie blokuje ani nie osłabia sygnału radiowego, dzięki czemu w jej wnętrzu mogą być umieszczane urządzenia bezprzewodowe wraz z antenami.

Cechy produktu (OPU-4 P):

• podwójna ochrona sabotażowa
• ​możliwość instalacji urządzeń bezprzewodowych z antenami wewnątrz obudowy
• ​miejsce na transformator: 40 lub 60 VA
• możliwość zamontowania zasilacza APS-412 w miejscu transformatora
• montaż natynkowy
• zastosowanie:
• centrale alarmowe produkowane przez firmę SATEL
• moduły rozszerzające produkowane przez firmę SATEL
• moduły komunikacyjne GSM produkowane przez firmę SATEL
• kontrolery przejścia ACCO z zasilaczem i bez
• centrala kontroli dostępu ACCO-NT
• wymiary: 266 x 286 x 100 mm

✅Transformator Pulsar AWT150 przeznaczony jest do zasilania urządzeń wymagających napięcia AC: U1, U2 lub U3.

Specyfikacja techniczna (AWT150):

• napięcie zasilania: 230V AC / 50 Hz
• napięcie wyjściowe (U1/U2/U3): 16V / 18V
• moc: 40VA
• prąd pobierany przy nominalnym obciążeniu z sieci ~230V: 0,20A
• prąd wyjściowy nominalny (I1/I2/I3): 2,2A / 2,0A
• zabezpieczenie przeciwzwarciowe i przeciążeniowe: bezpiecznik F w obwodzie pierwotnym transformatora (T 315 mA/250V)
• zabezpieczenie termiczne: 130 st. C (niepowracalne)
• złącza podłączeniowe: AWG 24-12, 2.5 mm2
• stopień ochrony: IP30
• obudowa: PC/ABC, UL94-V0
• temperatura pracy / klasa cieplna: -10 st. C ... +40 st. C / Ta 40B
• wilgotność względna: 90%
• wymiary: 72 x 115 x 70 mm

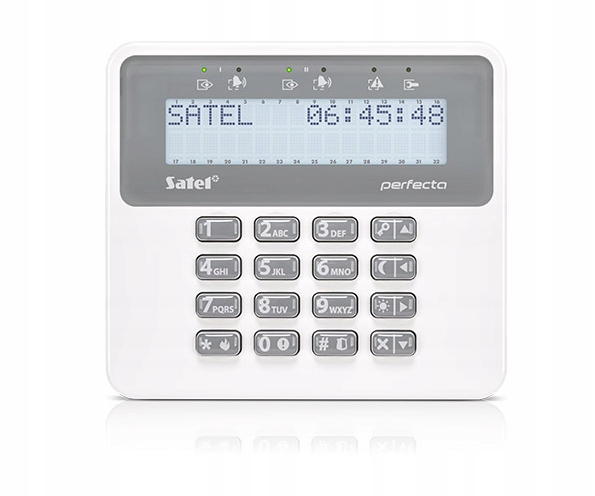

✅Manipulator przewodowy Satel PRF-LCD służy do codziennej obsługi central serii PERFECTA. Duże klawisze, wyświetlacz LCD oraz diody LED sygnalizujące stan systemu sprawiają, że obsługa systemu jest wygodna i przejrzysta dla wszystkich użytkowników. Klawiatura, oprócz klawiszy numerycznych, posiada także przyciski umożliwiające szybkie włączanie wybranego trybu dozoru (dziennego, nocnego, pełnego) i wywoływanie 3 alarmów: napad, pożar, pomoc.

Cechy produktu (PRF-LCD):

• współpraca z centralami z serii PERFECTA
• duży, czytelny wyświetlacz LCD
• diody LED informujące o stanie stref i systemu
• szybkie włączanie wybranego trybu czuwania przy pomocy klawiszy funkcyjnych
• alarmy NAPAD, POŻAR, POMOC wywoływane z klawiatury
• podświetlenie wyświetlacza i klawiszy
• sygnalizacja dźwiękowa wybranych zdarzeń w systemie
• sygnalizacja utraty łączności z centralą

Specyfikacja techniczna (PRF-LCD):

• temperatura pracy: -10 °C...+55 °C
• napięcie zasilania: 12V DC
• pobór prądu: 30 mA (w stanie gotowości), 50 mA (max.)
• wymiary obudowy: 139 x 124 x 22 mm
• waga: 246 g

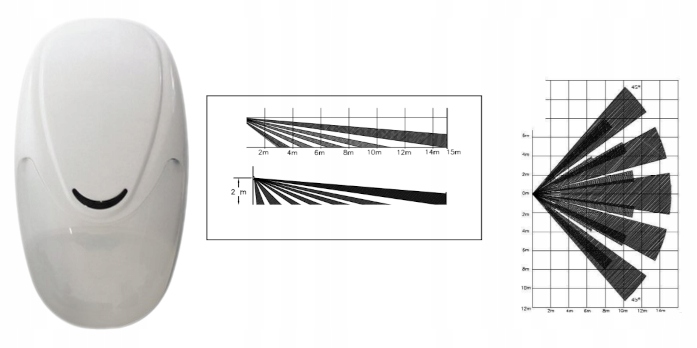

✅Przewodowa, wewnętrzna czujka ruchu AMC SMILE 21/P posiada zasięg do 15m z kątem pokrycia 90°. Cyfrowa kompensacja temperatury gwarantuje stabilne działanie przy wysokich wahaniach temperatury. Dzięki specjalnej soczewce uzyskujemy funkcje ochrony strefy podejścia. Posiada także odporność na zwierzęta domowe o wadze do 15 kg.

Specyfikacja techniczna (SMILE 21/P):

• zasięg czujnika: do 15m
• kąt widzenia: 90°
• czujnik PIR: 2 elementy
• czas zadziałania wyjścia alarmowego: 2 sek.
• soczewka: 29 stref w 5 poziomach
• ochrona sabotażowa (otwarcie czujnika)
• ochrona strefy podejścia
• dopuszczalne obciążenie styków przekaźnika: 0,2A @24V DC
• dopuszczalne obciążenie styków sabotażu: 40 mA @30V DC
• dioda (walk test): tak
• odporność na zwierzęta o wadze do 15kg
• zgodność z wymaganiami normy EN 50131-2-2 Grade 2
• temperatura pracy: -10°C ... +55°C
• odporność na wyładowania elektromagnetyczne: 20V/m (20 MHz - 2000 MHz)
• obudowa: ABS
• montaż: uchwyt SN-2 lub SN-4 (brak w zestawie)
• zasilanie: 9-15V DC
• pobór prądu: 23 mA (alarm), 19 mA (stan gotowości) @13,8VDC
• wymiary: 110 x 60 x 46 mm

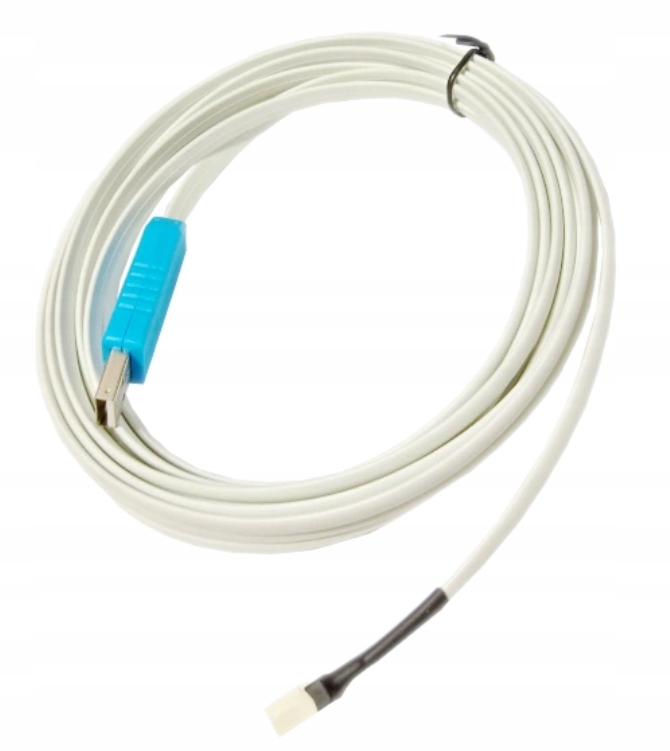

✅Przewód do programowania urządzeń Satel (TTL), Genevo USB/Genevo

Kompatybilność:

• Satel – seria PERFECTA, MICRA, GPRS-T1, GPRS-T2, GPRS-T4, GPRS-T6, GPRS-A, ACU-120, ACU-270, MTX-300, sterowniki radiowe seria RK-..K;
• Genevo – wszystkie urządzenia.

Długość przewodu USB to 4 metry.

Zgodność z USB 1.1 i 2.0

✅Zewnętrzny, przewodowy sygnalizator Yotogi TI700 wyposażono w przetwornik piezoelektryczny emitujący dźwięk o maksymalnym natężeniu 120 dB. Sygnalizacja optyczna realizowana jest za pomocą diod LED. Urządzenie wyposażono w 3 systemy antysabotażowe: otwarcie obudowy, oderwanie od podłoża oraz próbę zapiankowania. Przy montażu instalator może wybrać sposób modulacji sygnału akustycznego, dodatkowo można niezależnie wyzwolić sygnał akustyczny i optyczny. Obudowę sygnalizatora wykonano z dobrej jakości tworzywa sztucznego.

Specyfikacja techniczna (TI700):

• sygnalizacja optyczna za pomocą jasnych diod LED
• potrójne zabezpieczenie antysabotażowe (otwarcie obudowy, zerwanie ze ściany, zapiankowanie)
• natężenie dźwięku: max. 120dB
• temperatura pracy: -35°C +60°C
• napięcie zasilania: 12VDC
• pobór prądu (średnio): sygnalizacja akustyczna do 250mA, optyczna 35mA
• wymiary: 300 x 300 x 78mm
• waga: 0,9kg

✅Akumulator bezobsługowy 12V 7Ah:

• napięcie nominalne 12V
• pojemność nominalna 7Ah
• wymiary: 151 x 65 x 94 mm (dł./szer./wys.)
• wysokość całkowita: 100mm
• waga 2,0 kg
