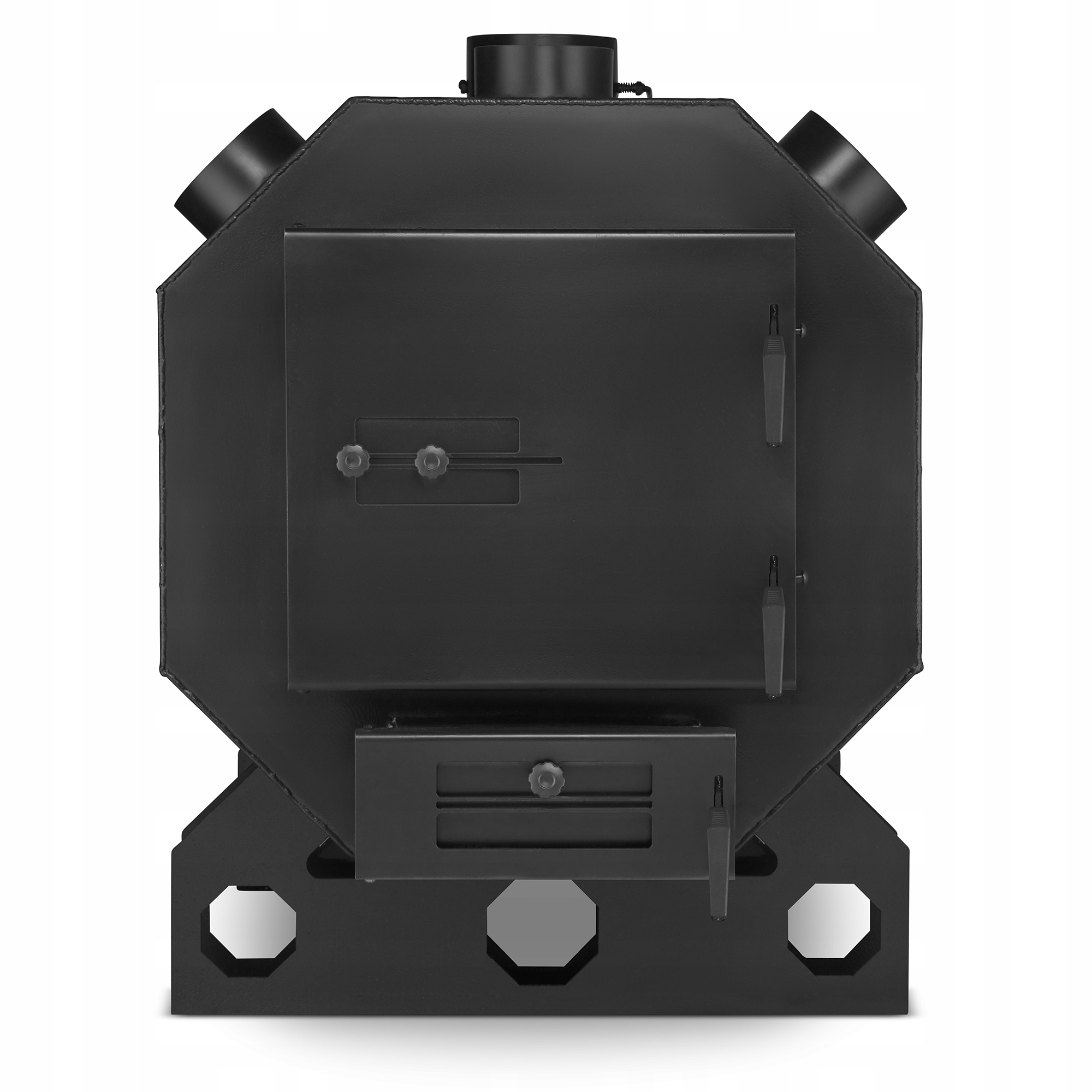

Печь с наддувом НАДДУВНАЯ ТЕПЛОВАЯ ПУШКА 45 кВт + РЕГУЛЯТОР + ВЕНТИЛЯТОР

модель: HIGHER OKTAGON / 45 кВт

цвет: графитовый

Дутьевой котел HIGHER OKTAGON EKO / 45 кВт — это очень эффективное отопительное устройство, предназначенное для обогрева промышленных цехов, мастерских, производственных залов, складов, гаражей, туннелей, сушилок, теплиц, помещений для содержания животных, а также частных домов. Наш продукт, благодаря изготовлению с использованием лазерных резаков и кромкооблицовочных прессов CNC, имеет эстетичный и современный вид. Высокое качество изготовления и привлекательная цена делают предлагаемый дутьевой котел однозначно лучшим предложением на рынке.

Благодаря мощной камере сгорания котел способен вмещать куски древесины длиной до 120 см!

OCTAGON HEATING SYSTEM to specjalnie opracowana i dobrana konstrukcja pieca oparta na nietypowym kształcie. To właśnie kształt OCTAGONU w sposób optymalny pozwala na zastosowanie bardzo dużych drzwi załadunkowych oraz olbrzymiej poziomej komory spalania otoczonej specjalnym płaszczem powietrznym. Takie rozwiązanie umożliwia stosowanie bardzo dużych i długich polan drewna (aż do 120cm długości).

Bryła pieca w kształcie OCTAGONU doskonale sprawdza się w procesie szybkiego oddawania gorącego powietrza. Konstrukcja pieca jest bardzo ergonomiczna, bowiem niskie położenie otworu zasypowego pozwala na wygodną i łatwą obsługę pieca.

СИСТЕМА ОТОПЛЕНИЯ OCTAGON является результатом многолетней работы по совершенствованию и оптимизации конструкции наддувной печи для: повышения эффективности, удобного и быстрого обслуживания и адаптации ее к сжиганию больших поленьев древесины. Именно использование крупных куски древесины позволяет экономить время.

Parametry techniczne pieca

• nominalna moc grzewcza: 40,00 kW
• maksymalna moc grzewcza: 45,00 kW / około 450 m2
• w komplecie: wentylator osiowy tłoczący o prędkości: 1380 obr/min i wydajności: 5500 m3/h
• w komplecie: sterownik do regulacji pracy wentylatora SCL-1515
• innowacyjna konstrukcja płaszcza powietrznego otaczającego w pełni palenisko dla uzyskania maksimum wydajności
• niezniszczalne palenisko w całości wykonane z blachy kotłowej atestowanej p265gh i 16M06 o grubościach #6mm
• duży deflektor spalin zmniejszający zużycie paliwa do 30%
• klasa efektywności energetycznej: A
• index efektywności energetycznej: 110
• waga netto: 320 kg
• waga brutto: 340 kg
• ruszt żeliwny: 1000 x 250mm
• pokrycie atestowaną farbą żaroodporną, która zabezpiecza przed korozją i nadaje estetyczny wygląd
• masywna konstrukcja
• potężna komora spalania 120 x 80cm!
• duże drzwi załadunkowe
• instrukcja obsługi
• wydajność: 72,00%
• emisja CO przy 13% O2: <0,5%
• temperatura spalin: 279°C
• zużycie paliwa ok: 1,50 kg/h
• odstęp od części palnych: >1,20m
• rodzaj paliwa: zalecane sezonowane drewno liściaste o wilgotności ≤20%* mg/Nm3, brykiety, węgiel tylko jako dodatek do 10%

Безопасность и сертификаты

• знак CE: ДА / размещенная на фирменной табличке
• соответствие стандарту: EN13240:2006

Wymiary

• wymiary zewnętrzne: szerokość całkowita: 800mm x głębokość całkowita: 1600mm x wysokość całkowita: 1200mm
• wymiary paleniska: szerokość: 800mm x długość: 1200mm x wysokość: 800mm
• wymiary drzwiczki górne (blacha 3 i 4mm): szerokość: 520mm x wysokość: 470mm
• wymiary drzwiczki dolne (blacha 3 i 4mm): szerokość: 360mm x wysokość: 150mm
• wymiary otworu załadunkowego góra: szerokość: 460mm x wysokość: 460mm
• wymiary otworu dół: szerokość: 360mm x wysokość: 130mm
• wymiary rusztu żeliwnego: szerokość: 250mm x głębokość: 1000mm
• średnica wylotu gorącego powietrza: Ø 150mm
• średnica wylotu spalin: Ø 200mm
• wysokość nóżek: 140mm

Безопасность

Выпекать как промышленный водонагреватель помещений выполняет требования, содержащиеся в стандарте PN-EN 13240:2006 Обогреватели на твердом топливе. Требования и исследования гармонизированной с директивой ЕС Строительные Изделия (89/1/06/EEC) и имеет знак CE.

Parametry techniczne wentylatora

• rodzaj wentylatora: osiowy tłoczący
• materiał wykonania: stal (śmigła + obudowa)
• średnica: Ø 450mm
• zasilanie: 230V / 50Hz
• silnik: 4P
• pobór prądu: 0,82A
• prędkość obrotowa: 1380 obr/min
• wydatek powietrza: 5500 m3/h
• bezpieczeństwo: znak CE + siatka ochronna

W piecach nadmuchowych HIGHER używamy wentylatorów osiowych tłoczących, których prędkość obrotowa to 1380 obr/min. Wydajny i cichy wentylator o średnicy Ø 450mm i wydatku 5500 m3/h tłoczy powietrze do płaszcza powietrznego otaczającego palenisko i kieruje je do pięciu górnych wylotów gorącego powietrza o średnicy 150mm. Dzięki wyprofilowaniu łopatek wirnika w kształt sierpa, wentylatory mają wysoką skuteczność przepływu powietrza przy jednocześnie minimalnym hałasie. Łopatki zostały wykonane z prasowanej blachy, ich nowoczesny kształt pozwala osiągnąć maksimum wydajności przy jednocześnie niskim zużyciu prądu i niskiej głośności. Dzięki bardzo wysokiej odporności na temperatury wentylatory osiowe mogą być stosowane w piecach nadmuchowych.

Parametry techniczne sterownika (sterownik w komplecie)

• model: automatyczny regulator pracy wentylatora SCL-1515
• potencjometr regulacji nastawu temperatury
• pobór mocy: 2W
• maksymalna moc obciążenia wyjścia: 500W
• zakres regulacji temperatury: -50°C min - 110°C max
• dokładność pomiaru temperatury: +/- 1°C
• wymiary (mm): 74 x 40 x 145mm
• zasilanie: 230V/50Hz
• temperatura pracy: -10 do +50°C
• długość przewodu zasilania nadmuchu: 1,00m
• długość przewodu sieciowego: 1,40m
• zabezpieczenie: bezpiecznik 1,6A
• produkt polski: Wan - Elektronik

Automatyczny regulator pracy wentylatora SCL-1515 to uniwersalny regulator temperatury z płynną regulacją napięcia wyjściowego. Główną zaletą sterownika jest funkcja sterowania obrotami urządzenia poprzez płynną regulację napięcia wyjściowego. Zadaniem sterownika jest włączenie i wyłączenie urządzenia zależnie od zadanej temperatury. Kiedy temperatura przekroczy żądaną wartość sterownik włączy wentylator oraz wyłączy urządzenie jeśli wygaśnie w kotle lub temperatura spadnie poniżej nastawionej na regulatorze. Zapobiega to niepotrzebnemu działaniu wentylatora co znacząco wpływa na jego żywotność oraz obniża koszty związane z energią elektryczną.

Regulator został stworzony z myślą o piecach nadmuchowych. Wyposażony został w dwa przełączniku i jeden potencjometr:

• przełącznik czarny (włączenie zasilania regulatora)
• podświetlany czerwony praca ręczna (odłącza termostat) jest tylko płynna regulacja wyjścia bez reakcji na temperaturę).
• potencjometr “min - max” płynna regulacja wyjścia (obrotów wentylatora).

Regulator zabezpieczony jest bezpiecznikiem topikowym rurkowym 1,6A, który znajduje się w dolnej części obudowy w gnieździe bezpiecznikowym. Regulator wyposażony jest w wyświetlacz LED (3 cyfry), na którym standardowo wyświetlana jest aktualna temperatura mierzona przez czujnik.

Opis pieca OKTAGON

Piec nadmuchowy HIGHER OKTAGON EKO / 45kW jest przystosowany do opalania praktycznie wszystkimi paliwami (węgiel, brykiet, drewno). Po rozpaleniu piec bardzo szybko nagrzewa się i zaczyna wydmuchiwać ciepłe powietrze. Opalanie koksem nie jest zalecane z uwagi na możliwość zniszczenia żeliwnego rusztu.

Piec zbudowany jest pojemnej komory spalania o wymiarach: szerokość - 800mm x głębokość: 1200mm x wysokość: 800mm, która pomieści paliwo stałe na wiele godzin spalania.

Jak to działa? Palenisko pieca otoczone jest bezpośrednio bardzo wydajnym płaszczem powietrznym, w którym powietrze nagrzewa się a następnie jest transportowane przez system kanałów do czterech wylotów powietrza o średnicy fi=150mm umieszczonych na górnej płycie pieca. Za przepływ i tłoczenie powietrza odpowiedzialny jest wydajny i cichy wentylator osiowy tłoczący o średnicy Ø 450mm i wydatku 5500m3/h. Całe palenisko wyposażone jest w ruszt żeliwny o wymiarach 1000 x 250mm.

Галерея изображений

Automatyczny regulator pracy wentylatora SCL-1515 to sterownik zadaniem którego jest włączenie i wyłączenie urządzenia zależnie od zadanej temperatury.

Pięć wylotów gorącego powietrza o średnicy Ø 150mm umieszczone na górnej płycie pieca są odpowiedzialne za wyprowadzenie gorącego powietrza na zewnątrz pieca. Po podłączeniu rur aluminiowych spiro można rozprowadzać gorące powietrze po różnych pomieszczeniach a dzięki wykorzystaniu rozgałęźników można tworzyć cały system rozprowadzenia gorącego powietrza po pomieszczeniach. Wszystkie akcesoria są dostępne w naszej ofercie.

Wylot spalin wyposażony w regulowany szyber, czyli regulację przepływu spalin - szybkości spalania. Wylot spalin ma średnicę Ø 200mm. W swojej ofercie posiadamy wszystkie akcesoria do odprowadzania spalin.

Regulacja szybkości spalania w drzwiczkach dzięki otworom z płynną regulacją umieszczonych na dolnych drzwiczkach pieca. Przymknięcie otworu zmniejsza dopływ powietrza - czyli zmniejsza szybkość spalania zaś otwarcie otworu zwiększa dopływ powietrza czyli zwiększa się szybkość spalania.

Podwójne wzmocnione drzwiczki pieca górne oraz dolne zbudowane są z podwójnej stalowej ściany. Zamknięcie drzwiczek jest uszczelnione sznurem żaroodpornym. Duże drzwi załadunkowe zapewniają bardzo łatwy załadunek nawet bardzo dużych polan drewna. Podwójne stalowe ściany zapewniają zwiększenie ich żywotności oraz zmniejszają ich nagrzewanie się, co ułatwia obsługę. Żaroodporny sznur uszczelnia drzwi. Górne drzwiczki dodatkowo zabezpieczone grubymi cegłami szamotowymi. Otwór paleniska dodatkowo zabezpieczony do połowy wewnętrznymi drzwiczkami bezpieczeństwa (stalowa płyta z okrągłymi otworami) z zamknięciem sprężynowym.

Deflektor - w piecu jest zamontowany deflektor płomienia, który ogranicza ucieczkę gorących spalin do przewodu kominowego. Przekłada się to na zwiększenie efektywności wykorzystania paliwa oraz zmniejszenie kosztów do 30%.

Duża komora popielnika umieszczona za dolnymi drzwiczkami przystosowana jest do łatwej obsługi za pomocą standardowej szufli do popiołu.

Dociskowe zamknięcia drzwiczek z klamką przeciwoparzeniową gwarantują mocne zamknięcie i szczelność. Tego typu rozwiązania stosowane są w większości kotłów centralnego ogrzewania. Jest to obecnie najbezpieczniejsze rozwiązanie na rynku. Dzięki użyciu specjalnego tworzywa klamka posiada zabezpieczenie przeciwoparzeniowe.

Mocne i masywne nogi o wysokości 140mm gwarantują wysoką stabilność całego urządzenia grzewczego.

Płaszcz powietrzny - to serce pieca nadmuchowego, wykonany z grubej atestowanej blachy kotłowej p265gh i 16M06 o grubościach #6mm. Płaszcz powietrzny otacza w całości komorę spalania, aby w maksymalnym stopniu wykorzystać temperaturę paleniska i nagrzać jak najszybciej przepływające w kanałach powietrze, tłoczone dzięki wentylatorowi.

Tylne mocowanie na sterownik - piec nadmuchowy jest wyposażony w specjalne miejsce na zamocowanie sterownika (umieszczone na tylniej ściance pieca).

Большая камера горения позволяет на загрузку большого количества твердого топлива на много часов. Вы экономите время, потому что вам не нужно время от времени добавлять в топку. Такое решение-это удобство и экономия времени.

Wentylator osiowy tłoczący o średnicy Ø450mm i wydatku 5500 m3/h tłoczy gorące powietrze do wylotów umieszczonych w górnej części pieca. Wentylator konstrukcyjnie jest odpowiednio przystosowany do pracy w piecach nadmuchowych.

Otwór na czujnik temperatury - w piecu jest umieszczony specjalny otwór na sondę czujnika temperatury, dzięki czemu można stale mierzyć temperaturę wydmuchiwanego powietrza oraz odpowiednio zaprogramować pracę wentylatora.

Схема

1. Regulacja szybkości spalania w drzwiczkach

2. 5 x wylot gorącego powietrza o średnicy 150mm

3. Potężne palenisko o wymiarach 1000 x 800mm

4. Drzwi uszczelnione sznurem żaroodpornym

5. Dociskowe zamknięcie drzwiczek

6. Płaszcz powietrzny

7. Masywne nogi pieca o wysokości 140mm

8. Wentylator osiowy tłoczący

9. Uchwyt mocujący na sterownik

Jak dobrać właściwy piec nadmuchowy?

Moc grzewcza pieca to jeden z podstawowych i najważniejszych parametrów urządzenia, bowiem określa jego zdolność - wielkość grzewczą. Warto podkreślić, że powierzchnia grzewcza kominka jest uzależniona od wielu czynników takich jak: rodzaj używanego paliwa, stopień izolacji budynku, rodzaj okien, wentylacja, temperatura zewnętrzna. Optymalnie przyjmuje się dobór mocy kominka według wzoru: 1 kW x 10m2, czyli dla pieca o mocy 45 kW przyjmujemy przykładowe wyliczenie: 45kW x 10 m2 = 450 m2 (około 450 m2 powierzchni grzewczej).
