Аудио модуль mp3-Плеер bluetooth USB

Opis

Uniwersalny moduł audio posiadający możliwość odtwarzania

bezstratnie plików audio MP3 / WAV / FLAC / APE z takich nośników

danych jak karty TF, pamięć usb, bluetooth. Moduł jest wyposażony w

cztery przyciski służące do obsługi, wbudowany wzmacniacz o

mocy 3W, wyjście liniowe jack, gniazdo usb, gniazdo kart tf, gniazdo

zasilające micro. Moduł posiada możliwość zmiany nazwy bluetooth

urządzenia oraz wielu ustawień za pomocą oprogramowania którego

nie ma w zestawie poprzez komunikację portem szeregowym.

Dane techniczne

• Zasilanie: Od 3,7V DC do 5V DC
• Model: BT201
• Obsługiwane formaty: MP3, WAV, WMA, FLAC, AAC, APE
• Karty SD/TF: Tak do 128GB
• Pamięć USB / Pendrive: Tak do 128GB
• Bluetooth: Tak wersja 5,0
• Wyjście audio liniowe: Tak Jack 3,15mm
• Wyjście ze wzmacniacza: Tak 3W 4ohm
• Gniazdo programowania: Tak interfejs UART ( Komunikacja szeregowa AT )

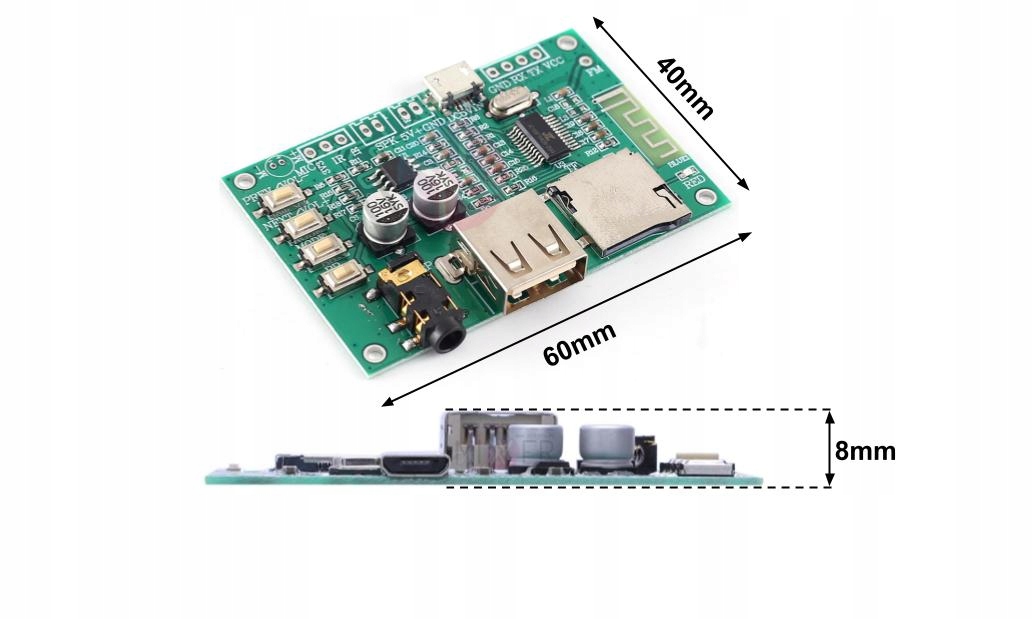

Wymiary

• Długość: 60mm
• Szerokość: 40mm
• Wysokość: 8mm

Budowa płytki

1. Gniazdo na przylutowanie mikrofonu ( mikrofon jest w zestawie )
2. Gniazdo na przylutowanie podczerwieni
3. Wyjście audio ze wzmacniacza o mocy 3W 4ohm mono
4. Gniazdo na przylutowanie zasilania
5. Przylutowane gniazdo micro do zasilania urządzenia
6. Interfejs UART ( Komunikacja szeregowa )
7. Miejsce na antenę FM ( w tym modelu nie aktywne )
8. Antena Bluetooth
9. Dioda sygnalizująca LED
10. Gniazdo karty micro SD/TF
11. Gniazdo USB Typ A
12. Gniazdo Jack 3,15mm wyjście audio liniowe stereo
13. Przycisk: Play / Pause
14. Przycisk: Zmiana Funkcji
15. Przycisk: Następne nagranie / Zmniejszenie głośności ( krótkie przyciśnięcie zmieni utwór a długie zmniejsza głośność )
16. Przycisk: Poprzednie nagranie / Zwiększenie głośności ( krótkie przyciśnięcie zmieni utwór a długie zwiększy głośność )

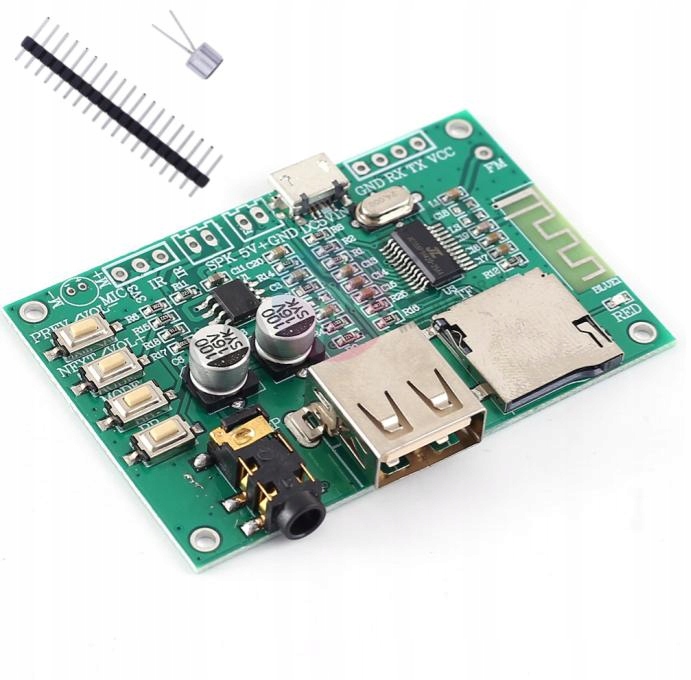

W zestawie

• Płytka moduł audio
• Mikrofon do przylutowania
• Listwa goldpin
