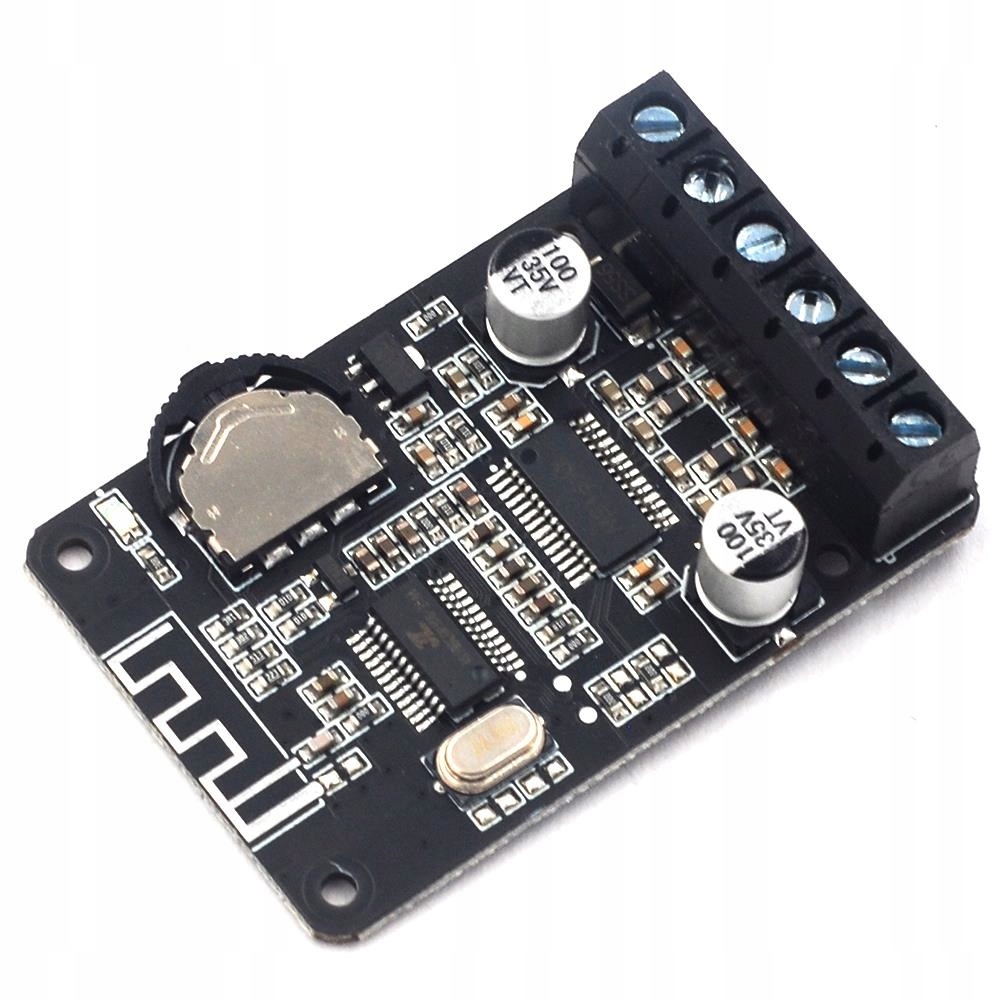

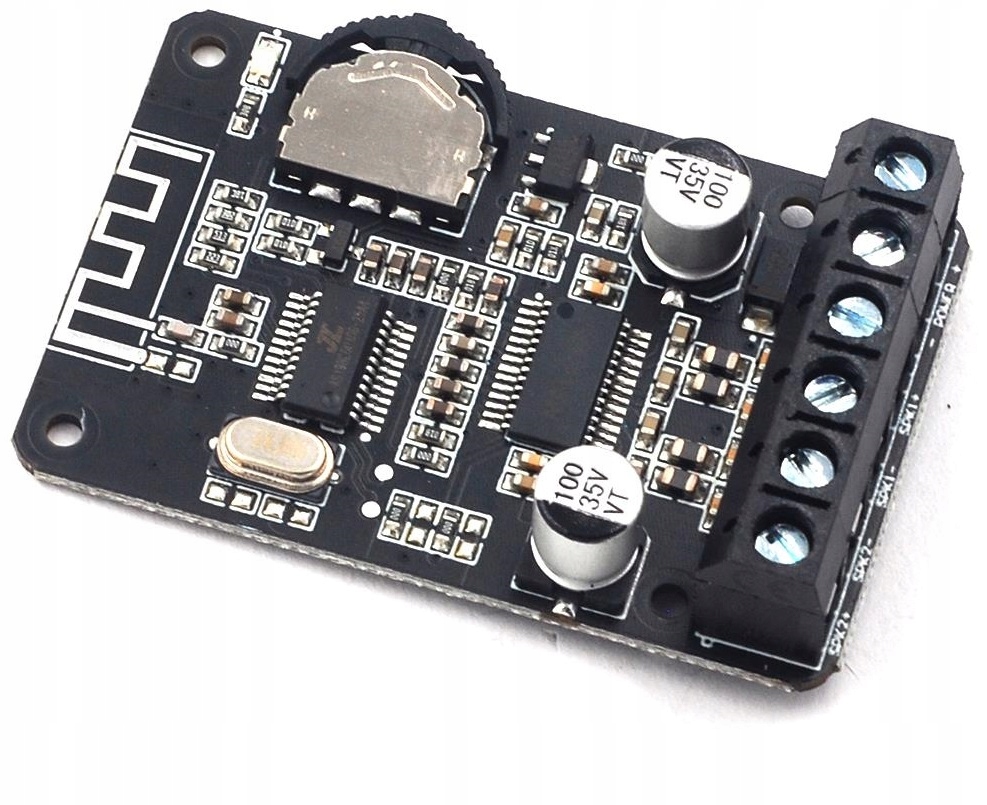

Усилитель BT Bluetooth 8-24V стерео 2 X 20W

Wzmacniacz Stereo , bluetooth, dwa kanały wyjścia

Model: XY-P15W

Napięcie pracy: DC 8 V-24 V

Odległość komunikacji: 15 metrów (Max)

Moc wyjściowa (przy 1 KHz):

>. Moc wyjściowa 16 W * 2 przy 12 V 4ohm

>. Moc wyjściowa 10 W * 2 przy 12 V 8ohm

>. Moc wyjściowa 15 W * 2 przy 16 V 4ohm

>. Moc wyjściowa 20 W * 2 przy 20 V 4ohm

>. Moc wyjściowa 30 W * 2 przy 24 V 4ohm (trzeba dodać dodatkowy radiator!)

Dopasowanie głośnika  (30 W ~ 150 V):

>. 4ohm przy 8 V ~ 12 V

>. 8ohm przy 8 V ~ 24 V

>. 16ohm przy 8 V ~ 24 V

Rozmiar modułu: 50*35*14mm

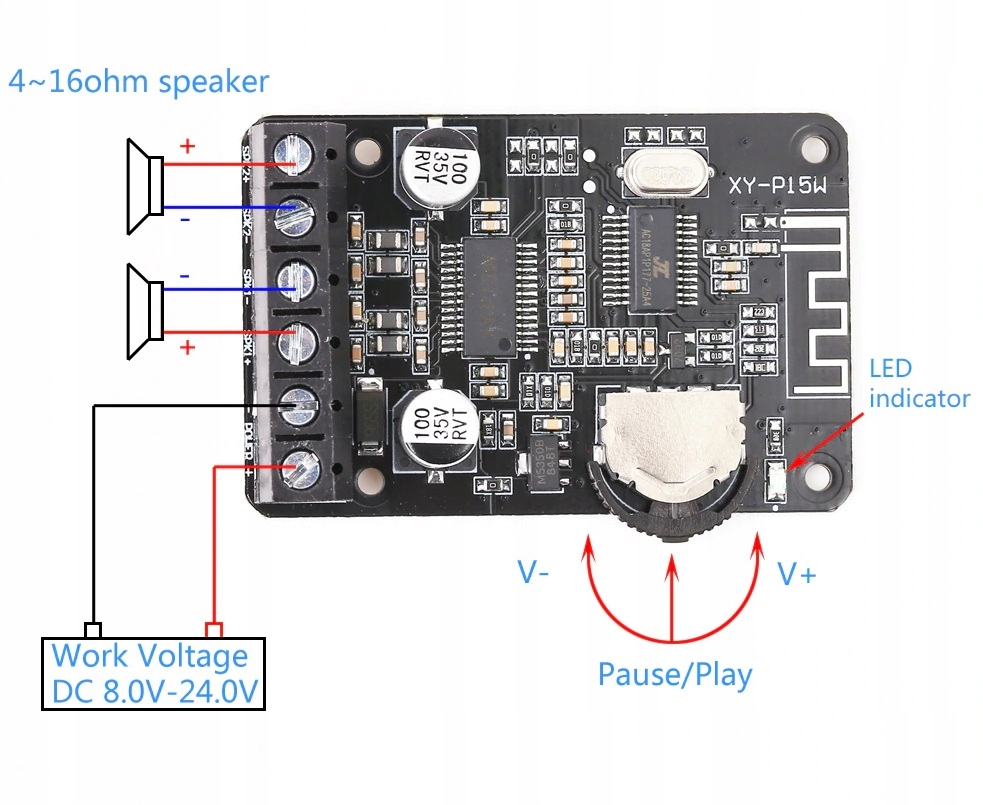

Wybierz odpowiedni głośnik i podłącz, jak pokazano na schemacie połączeń.

Podłącz do prawego źródła zasilania z terminala wejściowego. Wskaźnik LED będzie migać i oznacza to, że moduł wchodzi w tryb parowania. A następnie mówi komunikat głosowy i oznacza to, że moduł czeka na parowanie.

Włącz Bluetooth w telefonie.

Wybierz urządzenie Bluetooth "xy-p15w" na liście urządzeń Bluetooth.

Wskaźnik LED pozostanie włączony i oznacza to, że moduł jest pomyślnie podłączony i czeka

Moduł będzie odtwarzał  muzykę po wybraniu  muzyki w telefonie. Wskaźnik LED będzie  powoli migać.

Moduł będzie mówić komunikat głosowy po odłączeniu.

Płyta wzmacniacza zasilania powinna znajdować się tak daleko, jak to możliwe, od sygnału WIFI (routera), aby uniknąć zakłóceń sygnału.

Zalecane napięcie zasilania DC 8 ~ 24V. Moduł zostanie uszkodzony, jeśli napięcie wejściowe przekracza 26 V.

Napięcie wejściowe nie może przekraczać 12 V, jeśli podłączysz głośnik 4ohm.

Napięcie wejściowe nie może przekraczać 24 V, jeśli podłączysz głośnik 8ohm.

Zaleca się stosowanie zasilacza 2A lub wyższego.

Trzeba dodać dodatkowy radiator, jeśli moc wyjściowa jest większa niż 20 W * 2.

Proszę nie używać zbyt długich przewodów, aby uniknąć zakłóceń sygnału.

Zaleca się używanie głośnika powyżej 30 W, aby uniknąć uszkodzenia głośnika.

Przed użyciem przeczytaj instrukcję obsługi i opis.
