Генератор ШИМ 1HZ-150khz - 3.3-30V-генератор прямоугольных сигналов ШИМ - UART

Схема подключения для очистки форсунок np: LPG вы найдете ниже (требуется дополнительный модуль MOSFET, доступный в нашем предложении)

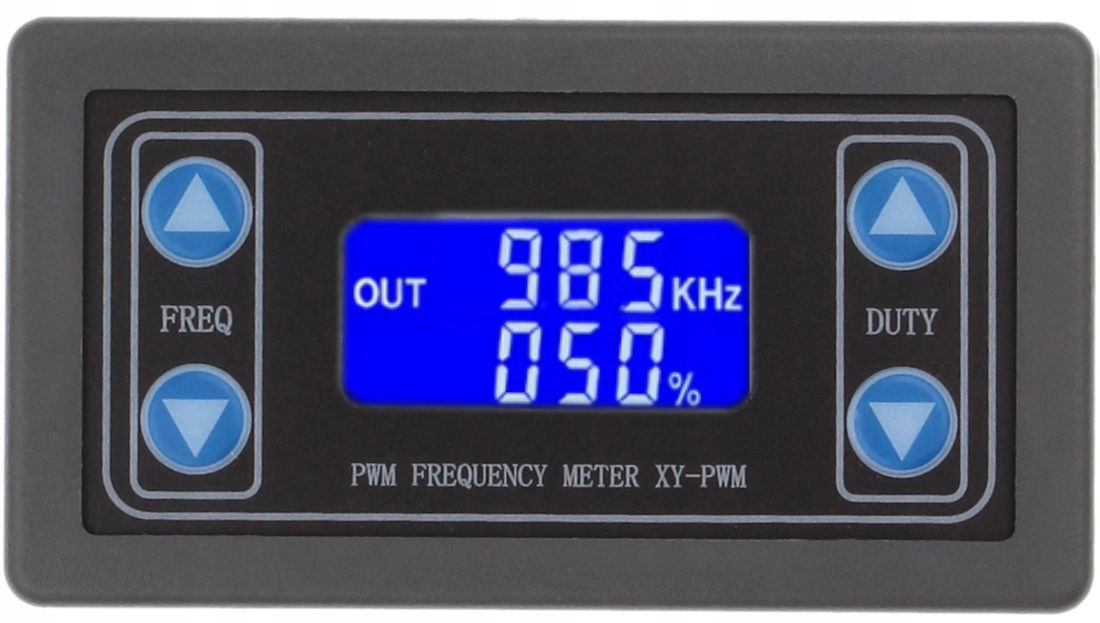

XY-PWM-это легко использовать генератор ШИМ с цифровым дисплеем и четырьмя кнопками для управления. Имеет встроенный последовательный интерфейс UART для связи и управления с ПК. быть использованным как генератор прямоугольной волны или для структурных применений или дидактических. Все заданные параметры автоматически сохраняются перед каждым выключение устройства и не исчезают.

Внимание!!! Положительный и отрицательный полюс устройства должен быть правильно подключен, в противном случае регулятор может быть поврежден.

Мы рекомендуем вам ознакомиться с другими продуктами в нашем предложение

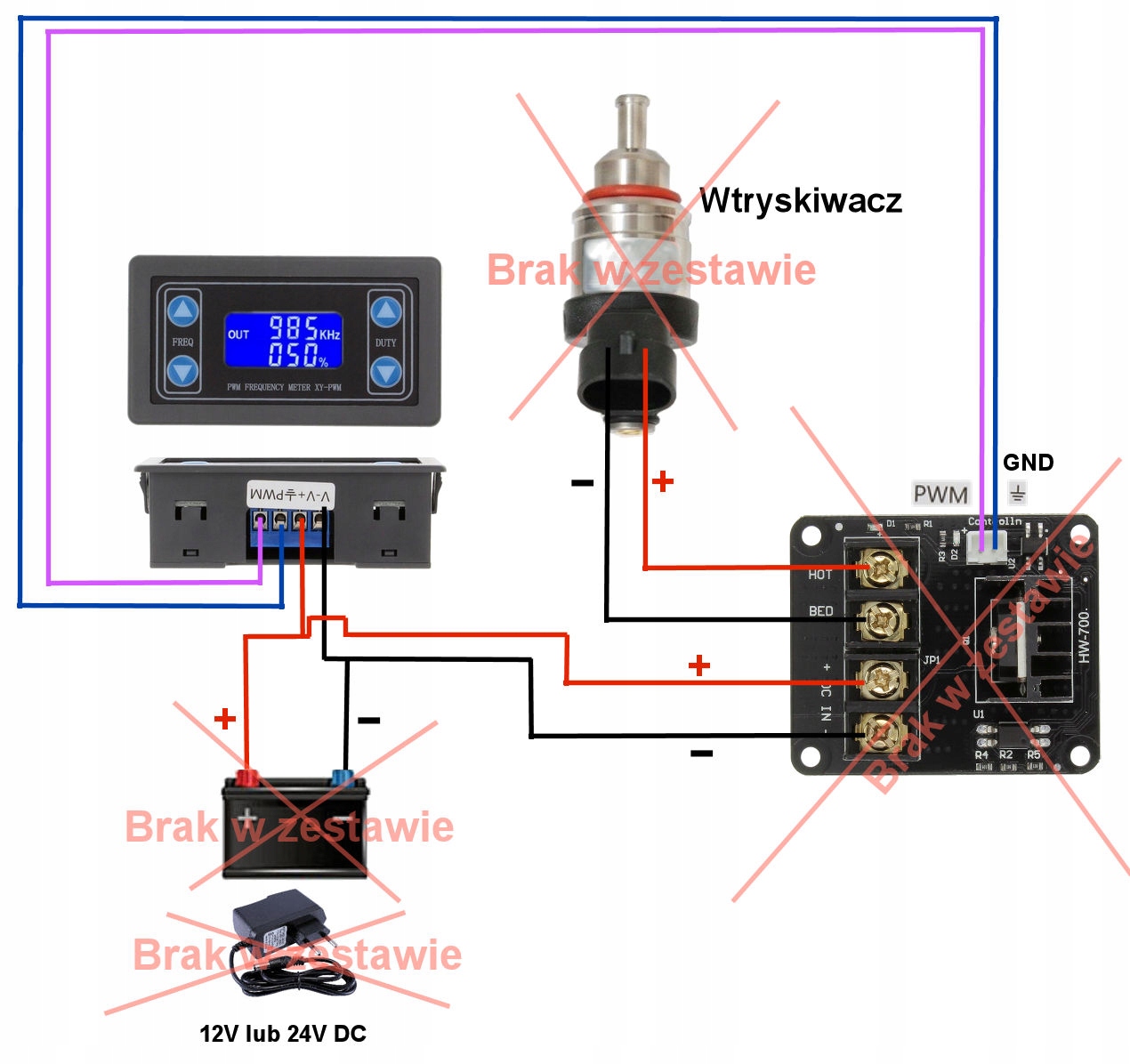

Схема подключения инжектора с использованием дополнительного модуля MOSFET(доступна в нашем предложение)

Спецификация:

• Состояние: Новый
• Генератор сигналов PWM
• Генератор прямоугольная волна
• Рабочая температура: -20°C ~ 70°C
• Напряжение: 3,3-30 в DC
• Регулировка ШИМ: 1% -100%
• Частота PWM: 1 Гц - 150 кГц
• Точность частоты: 2%
• Выходная нагрузка: 30мА
• Связь с компьютером через UART
• Винтовые зажимы ARK для удобное и быстрое подключение
• Встроенный ЖК-дисплей
• Размеры: 79 мм x 43mm x 27mm
• Корпус панели для размещения в отверстии 40 мм x 73 мм
• Вес: 38 г
• выходная амплитуда: PWM-амплитуда входа равна амплитуде выхода Uwej=Uwy

Кнопки:

FREQ△: повышение частоты канал

FREQ▽: снижение частоты канала

DUTY△: повышение стоимости рабочий цикл

DUTY▽: снижение значения рабочего цикла

Настройка частотного диапазона:

Войдите в интерфейс настроек после короткого нажатия любая кнопка „FREQ △” или "FREQ▽" в обычном режиме работы для выбора диапазона частоты. Переключите диапазон частот. При нажатии кнопки обратите внимание на положение, в где находится десятичная точка:

• Дисплей " XXX " без точки десятичной дроби, то минимальная частота 1 Гц. Диапазон частот 1 Гц ~ 999 Хз.
• Отображение "X. XX", десятичная точка находится на второй позиции, то минимальная частота - 0,01 кГц. Диапазон частот 1,00 кГц ~ 9,99 - Да, - сказал он.
• Отображение " XX.X", десятичная точка находится в третьей позиции, тогда минимальная частота 0,1 кГц диапазон частот 10,0 кГц ~ 99,9 - Да, - сказал он.
• Дисплей " X. X. X”, загораются все точки, тогда минимальный частота 1 кГц. Частотный диапазон составляет 1 кГц ~ 150 кГц.

Управление через последовательный порт:

• Скорость связи: 9600 бит / с
• Дата bits: 8
• Stop bit: 1
• Контрольная цифра: нет
• Контроль поток: нет

Настройки частоты PWM

• F101: установить частота на 101HZ (001 до 999)
• F1. 05: установите частоту 1,05 кГц (1.00-9.99)
• F10. 5: Установите частоту 10,5 кГц (10,0 99.9)
• F1. 0. 5: Установите частоту 105 кГц (1.0.0 1.5.0)

Параметры диапазон рабочего цикла:

DXXX: установить диапазон ШИМ цикл на XXX: (от 001 до 100)

Пример: d050, настройка заполнения 50%

Чтение параметра:

Отправить"READ" параметры.

Правильные настройки: DOWN

Неправильные настройки: FALL
