Ремень клиновой ремень с Гц с 1100 Z1100 HZ1100 Гц 1100

Pas Pasek Klinowy Z HZ Z 1100 Z1100 HZ1100 HZ 1100

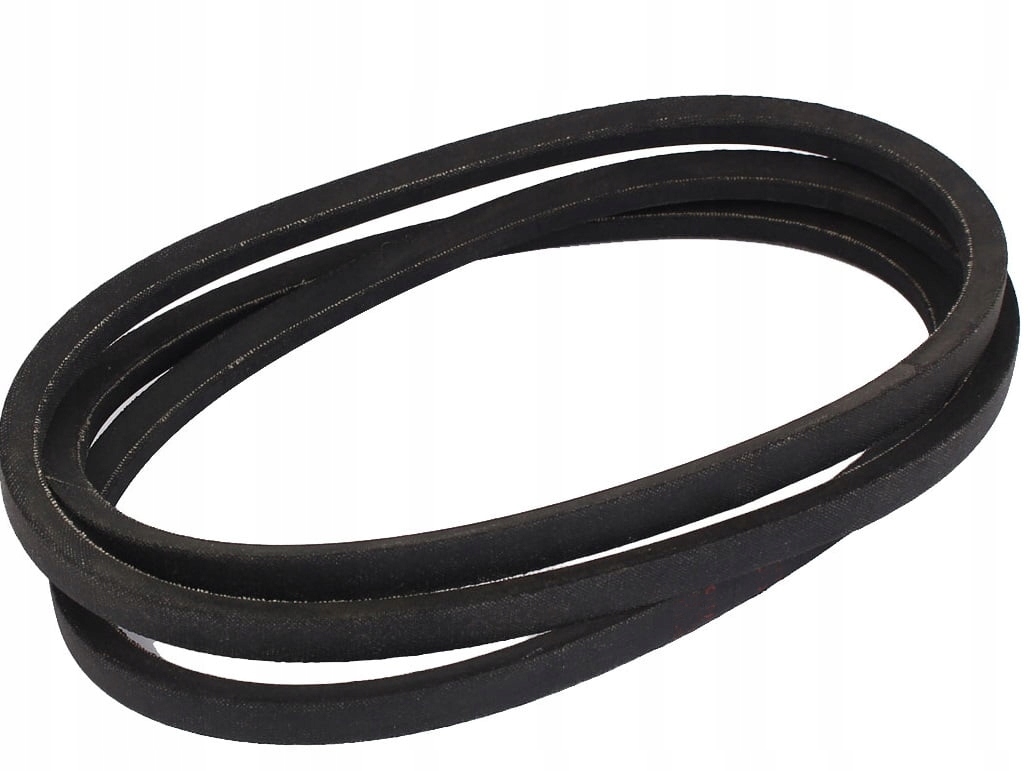

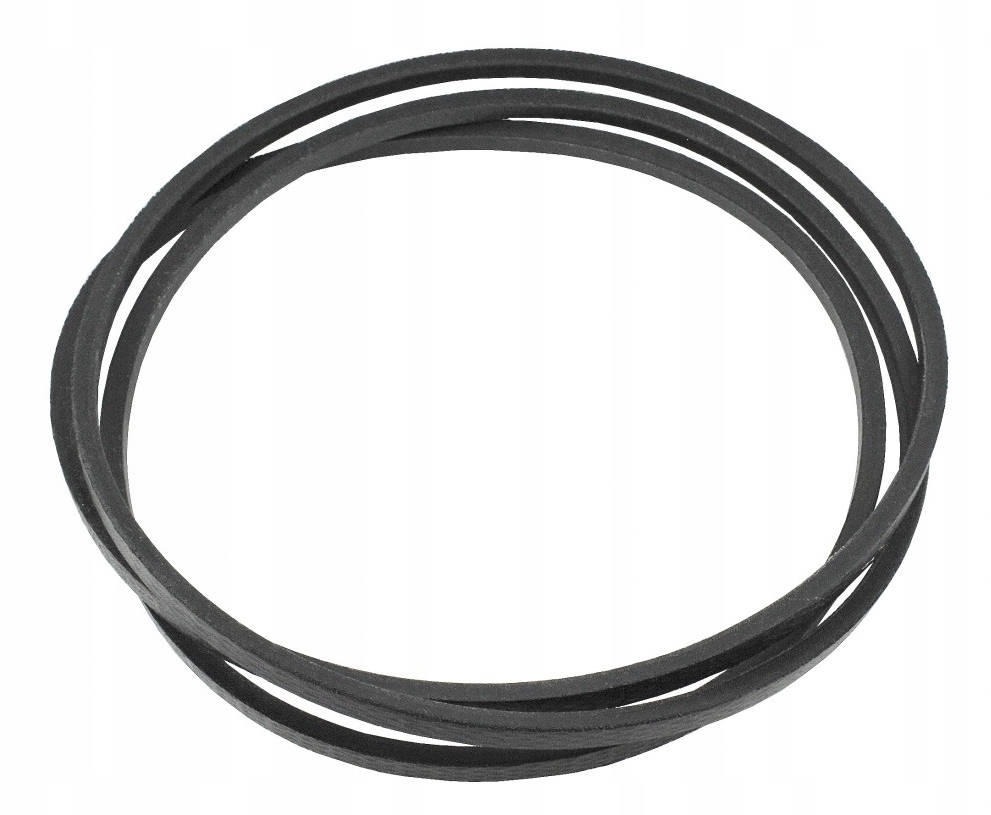

PAS PASEK KLINOWY  Z 1100

PAS PASEK KLINOWY  HZ 1100

Ø 1100 mm – długość podziałowa pasa

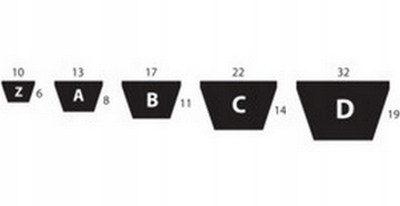

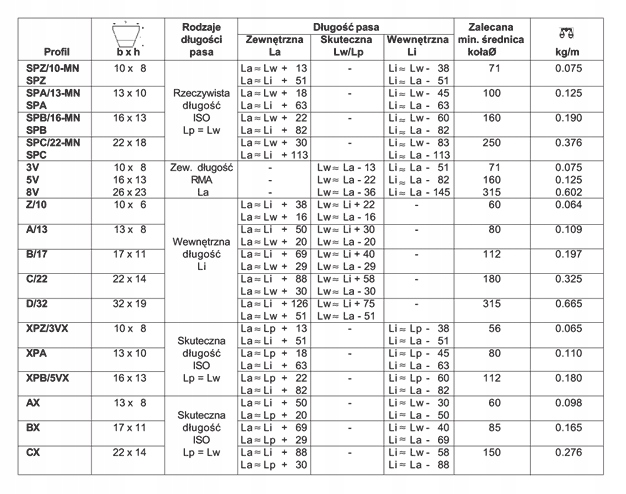

Wymiary paska Z 1100 (mm)

Długość podziałowa       Lp   =  1100 mm

Długość zewnętrzna       Lz   =  Lp + 16 mm

Długość wewnętrzna     Lw   =  Lp - 22 mm

Szerokość pasa  b           10 mm

Wysokość pasa  h           6 mm

Waga 1 mb paska : 0,064 kg

Клиновые ремни оседают в поперечном сечении в форме равнобедренной трапеции или близкой к трапеции. Эта форма обеспечивает большое значение силы трения с небольшим предварительным натяжением ремня. Позволяет также хорошее сотрудничество с шкивами небольшого диаметра, порядка 40÷80 мм, благодаря требуется небольшой угол обвязки. В настоящее время клиновые ремни изготавливаются в двух вариантах структурных, как покрытые ремни или ремни со скошенными сторонами. Волокна, несущие нагрузки в покрытые ремни лежат между резиновым сердечником и резиновой накладкой, в то время как весь ремень обернут ткань для покрытия, называемая оберткой или тканью для покрытия, которая увеличивает жесткость ремня в направлении поперечной. Сердечник - это несущая часть ремня, которая через обертку укладывается в паз шкива, с другой стороны, наложение представляет собой эластичный слой, покрывающий несущие волокна снаружи. Ремни со скошенными стороны, также называемые полосами с открытыми боковыми поверхностями, не имеют покрытия. Жесткость в поперечное направление движения ремня, при одновременной гибкости ремня в направлении движения, достигается за счет поперечной к направлению движения формы волокон наполнителя. Волокнамолекулы материала-чаще всего эластомера-расположены фронтально относительно боковых поверхностей. Это обеспечивает высокую износостойкость боковых поверхностей. Кроме того, боковые поверхности ремня они отшлифованы, что повышает их гладкость и точность изготовления. Кроме того, форма поперечного сечения Поперечный не претерпевает существенных деформаций во время прогиба на шкиве, поэтому площадь адгезии не уменьшается. Проскальзывание ремня невелико и значение передаваемой мощности он выше при аналогичных габаритных размерах по сравнению с полосой.
