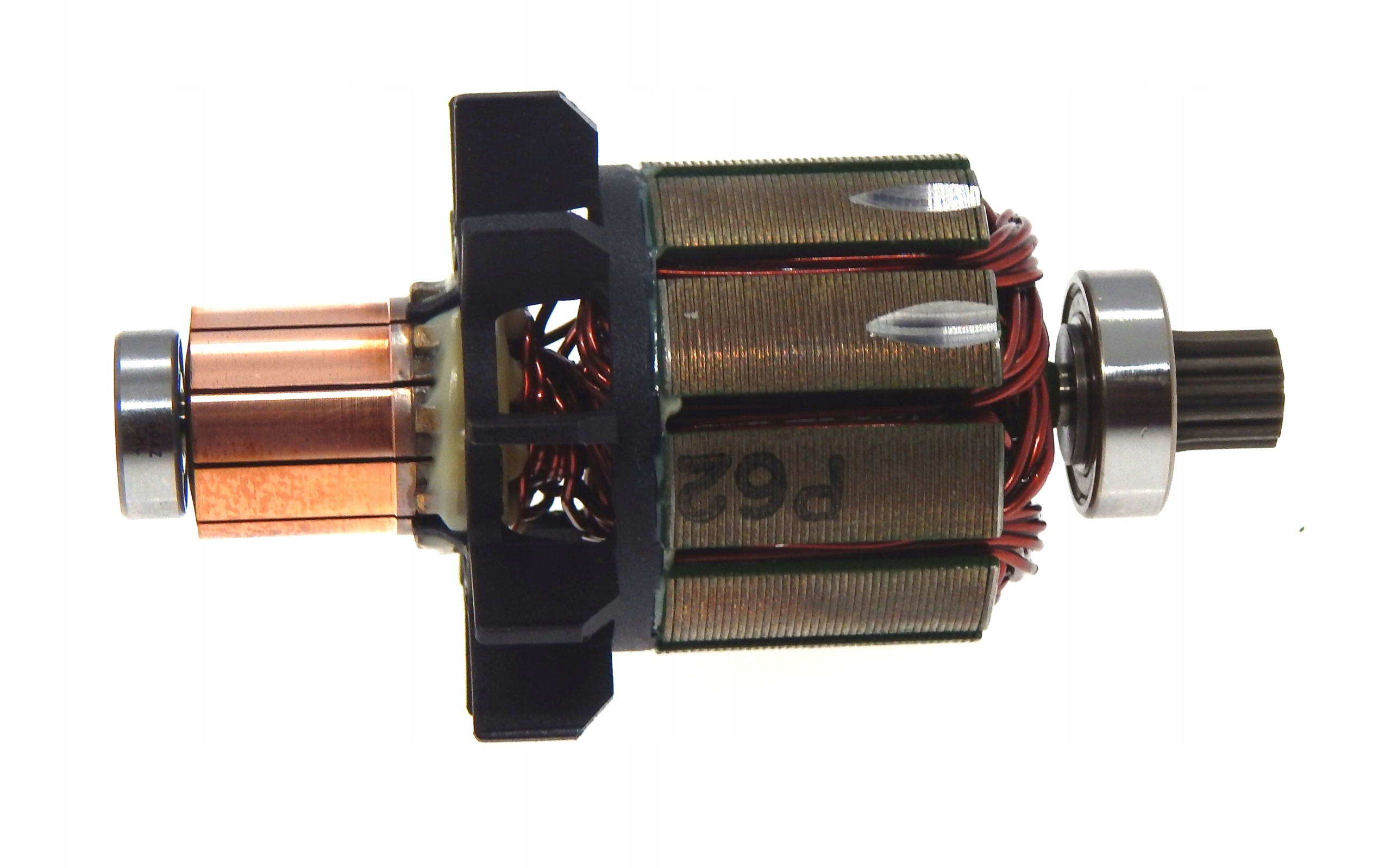

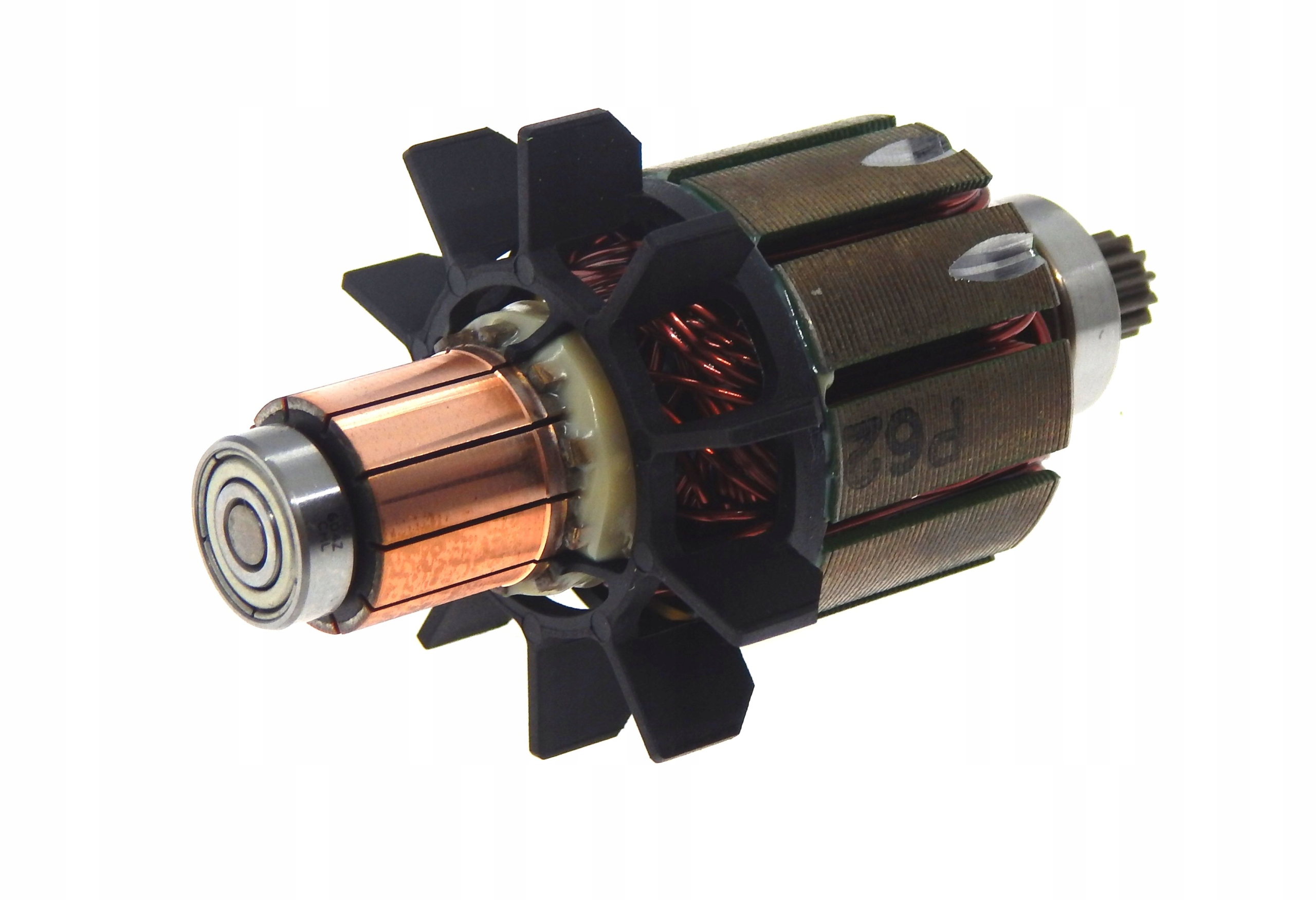

Makita wirnik do wiertarko-wkrętarki BDF/BHP456 619263-3

/ Makita wirnik do wiertarko-wkrętarki akumulatorowej BDF456

• Producent: Makita
• Kod producenta: 619263-3
• Pozycja na schemacie: 13 - BDF456

Zastosowanie:

Wiertarko-wkrętarka akumulatorowa

• BDF456
• DDF456

Wiertarko-wkrętarka udarowa akumulatorowa

• BHP456
• DHP456

Spis części do BDF456

Pozycja na schemacie, Nr katalogowy, Opis, Ilość

001 ; 868487-0 Tabliczka znamionowa BDF456 ; 1

002 ; 188932-2 Obudowa kpl. ; 1

003 ; 266429-2 Wkręt samogwintujący z grubym łbem 3X16 ; 9

004-1A ; 126289-3 Dźwignia ; 1

C10 ; 233438-6 Sprężyna dociskowa 4 ; 2

004-1C ; 126289-3 Dźwignia ; 1

C10 ; 233438-6 Sprężyna dociskowa 4 ; 2

004-1D ; 126289-3 Dźwignia ; 1

C10 ; 233438-6 Sprężyna dociskowa 4 ; 2

005 ; 419250-0 Dźwignia ; 1

006-2 ; 650747-2 Przełącznik C3HA-Z1A-TLMS ; 1

007-1 ; 620388-8 Obwód led ; 1

008 ; 643852-2 Zacisk ; 1

009 ; 251468-5 Wkręt z łbem stożkowym płaskim z rowkiem M6X22 ; 1

010-1 ; 766027-7 Uchwyt wiertarski samozaciskowy 13 ; 1

011-1 ; 126459-4 Zespół przekładni ; 1

012-2 ; 632J71-5 Jarzmo ; 1

013 ; 619263-3 Wirnik silnika elektrycznego ; 1

014-1A ; 638845-2 Uchwyt szczotek węglowych ; 1

014-1C ; 638845-2 Uchwyt szczotek węglowych ; 1

014-1D ; 638845-2 Uchwyt szczotek węglowych ; 1

C20 ; 654874-7 RECEPTACLE ; 2

015-1A ; 194427-5 Szczotki węglowe ; 1

015-1C ; 194427-5 Szczotki węglowe ; 1

015-1D ; 194427-5 Szczotki węglowe ; 1

016 ; 263032-0 Sztyft gumowy 4 ; 2

017 ; 452205-2 Tylna pokrywa ; 1

018 ; 266429-2 Wkręt samogwintujący z grubym łbem 3X16 ; 2

019 ; 188932-2 Obudowa kpl. ; 1

020 ; 232182-2 Sprężyna płytkowa ; 1

021 ; 689170-4 Płytka promiennikowa ; 1

022 ; 911013-5 Wkręt z łbem stożkowym ściętym M3X10 WR ; 1

A01 ; 251314-2 Wkręt z łbem grzybkowym M4X12 ; 1

A02A ; 346317-0 Hak ; 1

A02C ; 346317-0 Hak ; 1

A02D ; 346449-3 Hak ; 1

A03 ; 784637-8 +- BIT 2-45 ; 1

A04-1C ; 821550-0 Walizka systemowa (typ 2) ; 1

C10 ; 453974-8 Zatrzask ; 4

A04-1D ; 821550-0 Walizka systemowa (typ 2) ; 1

C10 ; 453974-8 Zatrzask ; 4

A04-2A ; 141856-3 Komplet obudowy z tworzywa sztucznego ; 1

C10 ; 162302-3 Zatrzask ; 2

C20 ; 324207-7 SHAFT ; 1

C30 ; 451749-9 Rękojeść ; 1

A05A ; 450128-8 Pokrywa akumulatora ; 1

A05C ; 450128-8 Pokrywa akumulatora ; 1

A06-1A ; ***DC18RC DC18RC FAST CHARGER ; 1

A06-1C ; ***DC18RC DC18RC FAST CHARGER ; 1

A07-4A ; 197600-6 Akumulator kpl. BL1830B ; 2

A07-4C ; 197600-6 Akumulator kpl. BL1830B ; 2

A08A ; 891650-0 Etykieta obudowy z tworzywa sztucznego BDF456RFE ; 2

A08-1C ; 837916-4 Wewnętrzna wkładka ; 1

A08-1D ; 837916-4 Wewnętrzna wkładka ; 1

A09C ; 800N44-2 Etykieta BDF456RFJ ; 1

A09D ; 800N46-8 Etykieta BDF456ZJ ; 1

A10C ; 800N45-0 Etykieta obudowy z tworzywa sztucznego BDF456RFJ ; 2

A10D ; 800N47-6 Etykieta obudowy z tworzywa sztucznego BDF456ZJ ; 2

F06 ; 194513-2 Akumulator kpl. BL1815 ; 1

F07 ; 195445-6 BATTERY BL1815 SET ; 1

F10 ; 196013-8 Akumulator kpl. BL1815 ; 1

F11 ; 196014-6 BATTERY BL1815 SET ; 1

F13-1 ; 196235-0 Akumulator kpl. BL1815N ; 1

F18-3 ; 197254-9 BATTERY BL1820B SET ; 1

F19-3 ; 197254-9 BATTERY BL1820B SET ; 1

F20-3 ; 197256-5 BATTERY BL1820B SET ; 1

F21-3 ; 197256-5 BATTERY BL1820B SET ; 1

F22-2 ; 196235-0 Akumulator kpl. BL1815N ; 1

F23-1 ; 196449-1 BATTERY BL1815N SET ; 1

F24-2 ; 196449-1 BATTERY BL1815N SET ; 1
