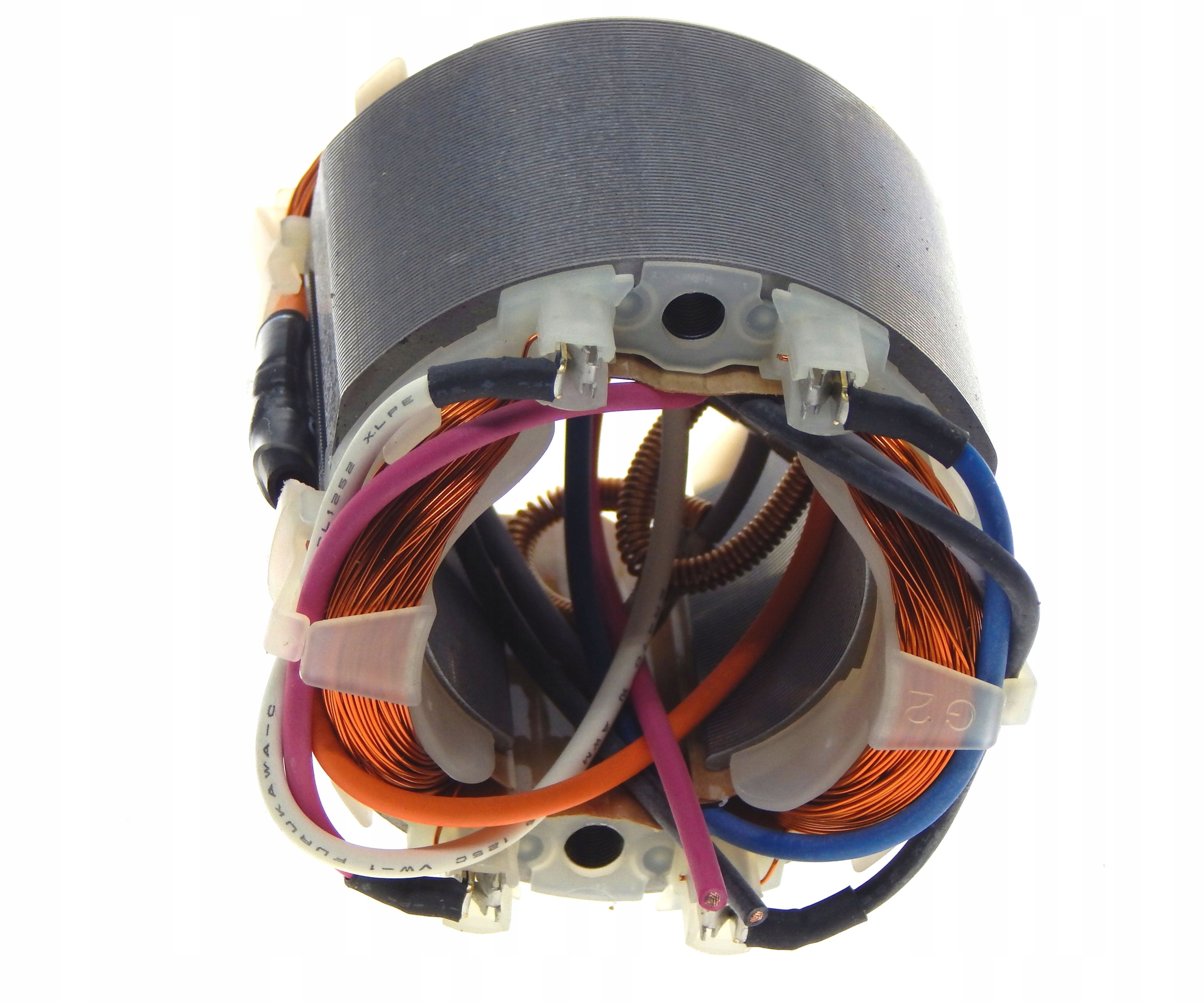

Makita STOJAN DO TW0200 599354-5

/ Makita stojan do klucza udarowego TW0200

• Producent: Makita
• Kod producenta: 599354-5
• Pozycja na schemacie: 30 - TW0200

Zastosowanie:

Klucz udarowy

• TW0200

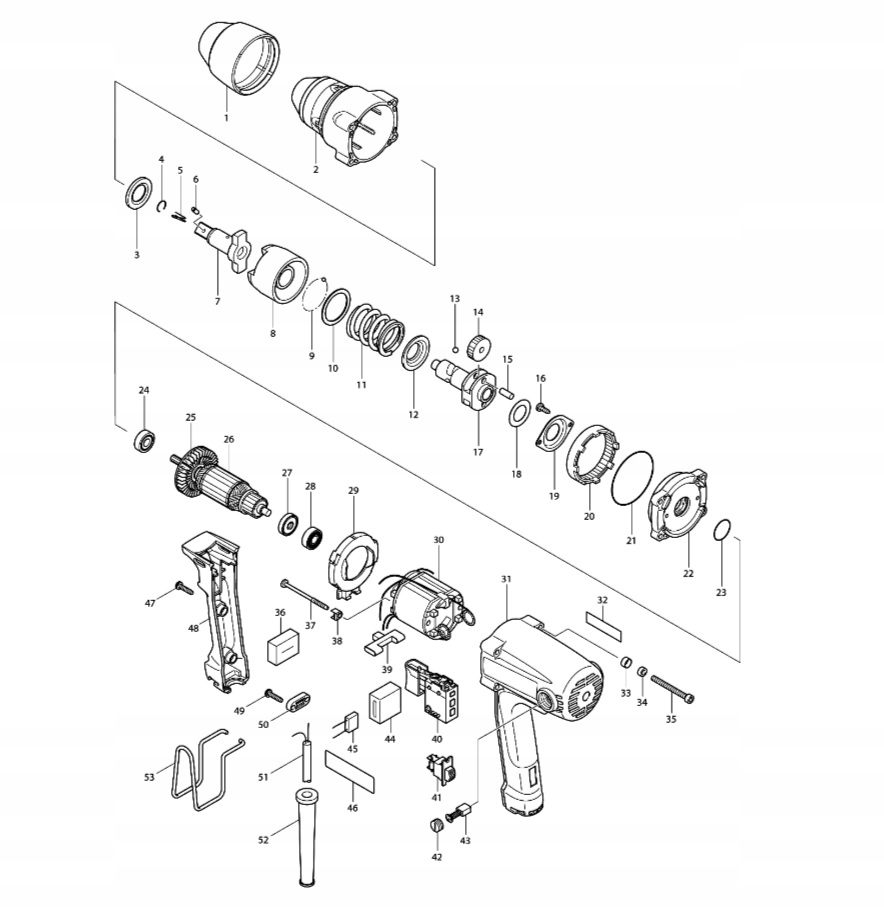

Spis części do TW0200

Pozycja na schemacie, Nr katalogowy, Opis, Ilość

001 ; 421839-2 BUMPER ; 1

002 ; 153581-4 Obudowa mechanizmu udarowego ; 1

C10 ; 213257-6 Uszczelka olejowa 18 ; 1

C20 ; 321119-5 Tuleja 18 ; 1

003 ; 267268-3 Podkładka 19 ; 1

004 ; 231907-1 Sprężyna pierścieniowa 10 ; 1

007 ; 324344-7 Kowadło ; 1

008 ; 324341-3 Bijak ; 1

009 ; 216001-0 Kulka stalowa 3.5 ; 31

010 ; 267269-1 Podkładka 32 ; 1

011 ; 233377-0 Sprężyna dociskowa 30 ; 1

012 ; 267777-2 Podkładka 19 ; 1

013 ; 216007-8 Kulka stalowa 6.4 ; 2

014 ; 227092-6 Koło zębate 32 ; 2

015 ; 256002-6 Kołek 6 ; 2

016 ; 266026-4 Wkręt samogwintujący z łbem walcowym wypukłym CT 4X12 ; 2

017 ; 324339-0 Wrzeciono ; 1

018 ; 253794-8 Podkładka 18 ; 1

019 ; 285709-7 BEARING RETAINER 44 ; 1

020 ; 227093-4 Koło zębate wewnętrzne 71 ; 1

021 ; 213670-8 O-ring 58 ; 1

022 ; 153583-0 Pokrywa przekładni wewnętrznej kpl. ; 1

023 ; 213373-4 O-ring 22 ; 1

024 ; 210005-4 BALL BEARING 608DDW ; 1

025 ; 241881-5 Wentylator 52 ; 1

026 ; 517448-4 Wirnik silnika elektrycznego kpl. 220-240V ; 1

027 ; 681652-2 Podkładka izolacyjna ; 1

028 ; 211021-9 BALL BEARING 607LLB ; 1

029 ; 418187-8 Płytka progu kierującego ; 1

030 ; 599354-5 Stojan kpl. 220-240V ; 1

C10 ; 654100-4 Zacisk pierścienia ; 2

C20 ; 654501-6 Złącze nieizolowane P-1.25 ; 2

031A ; 183612-5 Obudowa silnika kpl. ; 1

C10 ; 643455-2 Uchwyt szczotek węglowych 6X9 ; 2

031-1A ; 140021-1 Komplet obudowy silnika ; 1

C10 ; 643455-2 Uchwyt szczotek węglowych 6X9 ; 2

031-1B ; 140021-1 Komplet obudowy silnika ; 1

C10 ; 643455-2 Uchwyt szczotek węglowych 6X9 ; 2

032A ; 819063-3 Etykieta z logo Makita ; 1

033 ; 253929-1 Podkładka 5 ; 4

034 ; 262001-8 Pierścień uretanowy 5 ; 4

035 ; 266331-9 Śruba imbusowa M5X50 ; 4

036 ; 685700-9 SPONGE SHEET ; 1

037 ; 266091-3 Wkręt samogwintujący z łbem walcowym wypukłym PT 4X50 ; 2

038 ; 417237-6 Osłona izolacyjna ; 2

039 ; 418186-0 Dźwignia ; 1

040 ; 650523-4 Przełącznik C3MA-DB ; 1

042 ; 643550-8 BRUSH HOLDER CAP 5-8 ; 2

043 ; 191940-4 Szczotki węglowe ; 1

045 ; 645253-0 NOISE SUPPRESSOR ; 1

046 ; 850444-2 Tabliczka znamionowa TW0200 ; 1

047 ; 265995-6 Wkręt samogwintujący z łbem walcowym wypukłym PT 4X18 ; 3

048 ; 418189-4 Osłona uchwytu ; 1

049 ; 265995-6 Wkręt samogwintujący z łbem walcowym wypukłym PT 4X18 ; 2

050 ; 687052-4 STRAIN RELIEF ; 1

051 ; 665865-3 Kabel zasilający 1.0-2-2.5 ; 1

052 ; 682566-8 CORD GUARD 10 ; 1

053 ; 324284-9 Hak ; 1

A01 ; 134841-3 Zespół gniazdka 24-45 ; 1

C10 ; 213399-6 O-ring 25 ; 1

C20 ; 268057-9 Kołek 4 ; 1

A02A ; 824703-0 Walizka plastkiowa ; 1

C10 ; 186347-7 Zapadka ślizgowa kpl. RL ; 1

A03B ; 821549-5 Walizka systemowa (typ 1) ; 1

C10 ; 453974-8 Zatrzask ; 4

A04B ; 802U82-2 Etykieta TW0200J ; 1

A05B ; 802U83-0 Etykieta obudowy z tworzywa sztucznego TW0200J ; 2

A06B ; 837869-7 Wewnętrzna wkładka ; 1
