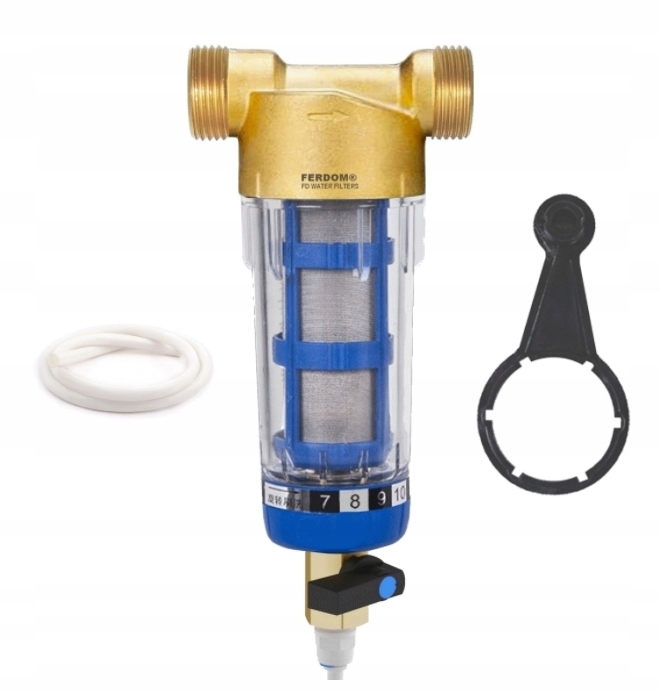

FERDOM Filtr woda pitna i użytkowa WATER CLEAN 246

WATERCLEAN 246 - osadnikowy filtr wstępny FERDOM do wody pitnej i użytkowej

Produkt brytyjskiej firmy FERDOM

Numer katalogowy: FD246

Filtr standardowo wyposażony jest we wkład wielokrotnego użycia z siatki nierdzewnej (40-60 µm) oraz zawór spustowy.

Wyjątkowo interesującym rozwiązaniem w tym modelu jest wbudowany skrobak i obrotowy pierścień (pokrętło) do niego - umożliwiające usuwanie brudu z siatki, bez otwierania filtra.

Bardzo ciekawym jest możliwość podłączenia 3/4" Gw lub 1" Gz

Jeśli jakość wody jest bardzo zła (z dużymi zanieczyszczeniami), zaleca się zamontowanie między głównym zaworem odcinającym a tym filtrem, kolejnego filtra wstępnego o większym mikronażu (90 µm), aby zatrzymać największe cząstki.

Zastosowanie:

• w wodociągowych instalacjach domowych (główne przeznaczenie)
• w wybranych zastosowaniach przemysłowych.
• filtr wstępny zabezpiecza armaturę domową przed nierozpuszczalnymi zanieczyszczeniami z sieci wodociągowej lub własnego ujęcia wody (piasek, rdza, drobne cząstki elementów uszczelniających itp.).
• w szczególności chroni domowy sprzęt AGD (pralka, zmywarka), ceramiczne głowice w bateriach łazienkowych i kuchennych, głowice urządzeń uzdatniających wodę (m.in. zmiękczacz, odżelaziacz itp.)
• typ filtra Spin Down - po otworzeniu zaworu spustowego wir wody z sieci przesuwający się do dołu czyści wkład i usuwa zebrane zanieczyszczenia.
• ten zawór spustowy znajduje się na dole obudowy i do niego należy podłączyć wąż spustowy (w komplecie) o długości około 60 cm i poprowadzić go na przykład do kanalizacji.
• w zestawie jest też klucz serwisowy do odkręcania/przykręcania obudowy.

Działanie filtra:

Zasada działania filtra wstępnego polega na oddzielaniu w przepływającej wodzie (na zasadzie filtracji) zanieczyszczeń nierozpuszczalnych, w przypadku FD246 o frakcji większej niż (40/60µm). Im mniejszy mikronaż, tym filtracja skuteczniejsza, lecz standardowo większa strata ciśnienia na filtrze.

W przypadku filtra FD246 dzięki większej powierzchni filtrującej (aż 90 cm2), można było zastosować wkład z drobniejszą siatką nie tracąc nic na ciśnieniu. Wkład jest wielokrotnego użytku i ulega wyczyszczeniu z zatrzymanych osadów podczas ręcznej fazy płukania.

Regularna obsługa polega na kontroli stopnia zanieczyszczenia wkładu (obudowa jest przejrzysta) i jeżeli widoczne są zanieczyszczenia na odkręceniu zaworu spustowego filtra. Czynność tą wykonuje się bez wyłączania zasilania wody, kilka razy należy pokręcić w prawo i lewo pokrętłem skrobaka, który oczyszcza mechanicznie powierzchnie siatki.

Następnie otworzyć na chwilę zawór spustowy i pokręcić ponownie skrobakiem. Ciśnienie wody przy otwartym zaworze spustowym wypycha zanieczyszczenia z filtra i opłukuje jego wkład/siatkę filtracyjną. Po ponownym zamknięciu zaworu spustowego, filtr wraca do cyklu pracy.

Dane techniczne:

• Przyłącza: alternatywnie do wykorzystania Gw 3/4" (DN20) oraz Gz 1" (DN25)
• Natężenie przepływu: max 4,0 m3/h
• Czynnik roboczy: woda
• Maksymalne ciśnienie robocze: 0,8 MPa / 8 bar
• Zakres temperatury pracy: 3-30°C
• Zakres temperatury otoczenia: 5-45°C
• Element filtracyjny: siatka 40-60 µm, powierzchnia 90 cm2, stal szlachetna nierdzewna SS316L (wymiary widoczne na schemacie)
• Głowica: mosiężna
• Dolna część obudowy: przejrzyste tworzywo sztuczne
• Zawór spustowy: kulkowy, wbudowany
• Wąż spustowy: 60 cm
• Rozstaw podłączeniowy: całość 88 mm (wymiar widoczny na schemacie)
• Wysokość: 225 mm (do górnej części korpusu, jak na schemacie)
• Średnica korpusu: 60 mm
• Waga: Filtr 0,55 kg, z opakowaniem 0,67 kg

RYSUNKI:

A - Schemat główny produktu:

1. mosiężna głowica
2. przezroczysty zbiornik
3. element filtracyjny (siatka)
4. zawór spustowy
5. wąż i złącze do podłączenia do zaworu spustowego
6. wbudowany skrobak
7. pokrętło do skrobaka

B - Szkic siatki nierdzewnej:

• Pokazane wymiary tego wymiennego wkładu (o symbolu FD249)

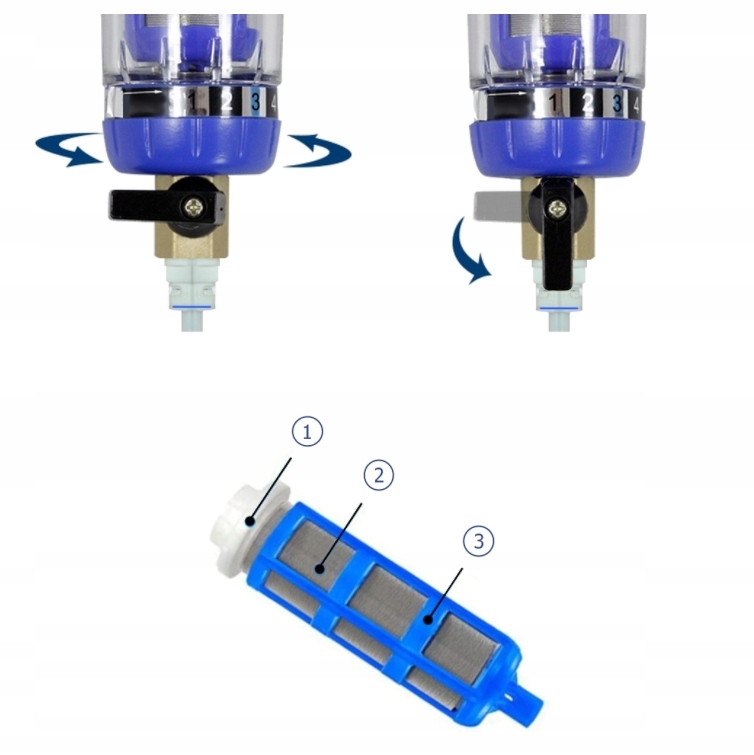

C - Schemat oczyszczania powierzchni siatki:

1. ABS
2. INOX 40-60 µm
3. Skrobak

Zalety:

- Bardzo dobra filtracja  bez utraty ciśnienia;

- Wbudowany skrobak i obrotowy pierścień (pokrętło) umożliwiające usuwanie brudu z siatki, bez otwierania filtra;

- Zawór spustowy umożliwiający wypłukiwanie zanieczyszczeń, bez potrzeby wyjmowania wkładu;

- Zatrzymuje zanieczyszczenia mechaniczne (rdza, piasek, muł, zawiesiny).
