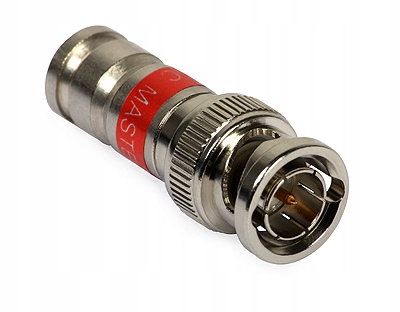

Złącze kompresyjne BNC 59 MASTER na przewód RG-59 (CAMSET)

10 sztuk

ПРИМЕЧАНИЕ:

МЫ ПРЕДЛАГАЕМ БЕСПЛАТНЫЕ ОБЖИМНЫЕ КОМПРЕССИОННЫЕ РАЗЪЕМЫ CCTV, ПРИОБРЕТЕННЫЕ НА НАШИХ АУКЦИОНЫ CCTV ПРОВОДА

Monolityczne, wykonane z mosiądzu pokrytego niklem, złącze BNC przeznaczone jest do kabli typu RG-59. Najwyższa precyzja wykonania wpływa na wygląd i jakość połączenia. Prawidłowe zaciśnięcie jest bardzo proste i daje gwarancję poprawnego i stabilnego połączenia przez długi czas.

Drut centralny przewodu koncentrycznego w momencie wsuwania do złącza zostaje wycentrowany i trafia do odpowiednio przygotowanego otworu nieprzelotowego. Specjalny element zapewnia kontakt elektryczny drutu ze złączem po to, aby zapobiec generacji zakłóceń przy poruszaniu przewodem.

Złącze kompresyjne BNC 59 MASTER przeznaczone jest na kable:

• Przewód CCTV CAMSET/YAR
• Przewód CCTV CAMSET/YAR PE
• Przewód YAP
• Przewód XAP

Cechy wyróżniające

• szerokie pasmo pracy,
• możliwość wielokrotnego odłączania kabla bez utraty jakości połączenia (zalecane nawet do urządzeń pomiarowych),
• bardzo małe tłumienie w całym paśmie pracy,
• znakomite dopasowanie do linii transmisyjnej w całym paśmie pracy,
• bardzo prosty i szybki montaż - sposób zaciskania: kompresja wzdłużna,
• poprawnie zaciśnięte złącze jest bardzo trudno zerwać z przewodu,
• wymiarowo dopasowane jest do rodziny przewodów CAMSET i przewodów RG-59 o rdzeniu od 0.55-0.80 mm,
• konstrukcja tego złącza chroniona jest licznymi patentami.

Profesjonalny wtyk kompresyjny BNC E8275 spełnia wszystkie zalecenia stowarzyszenia SCTE (The Society of Cable Telecommunications Engineers) dla złącz tego typu.

Złącze można więc stosować do wszystkich przewodów rodziny RG-59 o średnicy żyły centralnej 0.55-0.80 mm.

Для зажима используйте один из мастер-щипцов, доступных на наших аукционах.

Для скачивания изоляции с кабеля, то лучше использовать съемник изоляции словарь на наших аукционах.

Процесс обжима разъема на проводе очень прост и быстрый:

• подготовьте провод, открыв центральную жилу длиной 6.5 / -1.4 мм и диэлектрик с оплеткой длиной 7,5 мм
• оплетка должна быть намотана на шину внешний
• вставьте подготовленный таким образом провод в разъем
• обжимной инструмент

DANE TECHNICZNE:

• Impedancja [Ω]: 75
• Zakres częstotliwości [MHz]: 5-2400
• Typ złącza: BNC proste (wtyk)
• Wielkość [mm]: 7.63
• Rodzaj montażu: kompresja wzdłużna
• Lutowane: NIE
• Montaż w obudowie: NIE
• Materiał: Mosiądz 360
• Montaż zewnętrzny: TAK
• Przygotowanie przewodu [mm]: 6.5 - żyła centralna, 7.5 - dielektryk, 7.5 - ekran
