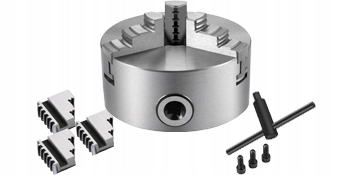

Vevor токарный патрон 3 кулачковый 100 мм K11-100

4-дюймовый токарный патрон для фрезерного станка

3 челюсти и самоцентрирование и два набора челюстей

Эта универсальная ручка изготовлена из высококачественного закаленного материала сталь, устойчив к сжатию и имеет длительный срок службы. Он имеет два набора челюстей, которые могут держите промышленные детали в диапазоне 0,078 "/ 2 мм-3,54 " / 90 мм. Конечно, эта функция самоцентрирующийся держатель может избавить вас от необходимости многократной калибровки во время установки. Это ручка проста в установке и использовании. Подходит для всех видов токарных станков общего назначения назначения, экономичных токарных станков с ЧПУ, шлифовальных станков, фрезерных станков, сверл и аксессуаров для станков.

• Материал высокого качества
• Высокая точность
• 2 комплекта челюсть
• Быстрая скорость зажима
• Высокая адаптивность

Технические характеристики

• Материал: закаленная сталь
• Model: K11-100
• Челюсть: 3 челюсти
• Высокая точность: ≤0.002 " / 0.05 мм
• Монтажная резьба: 3-М8
• Диаметр внешний: 3.94 " / 100 мм
• Диаметр колеса винта: 3.31 " / 84 мм
• Средний диаметр отверстия сквозной: 0,866 "/ 22 мм
• Толщина корпуса ручки: 2,16 " / 55 мм
• Резьба монтаж: 3-М8

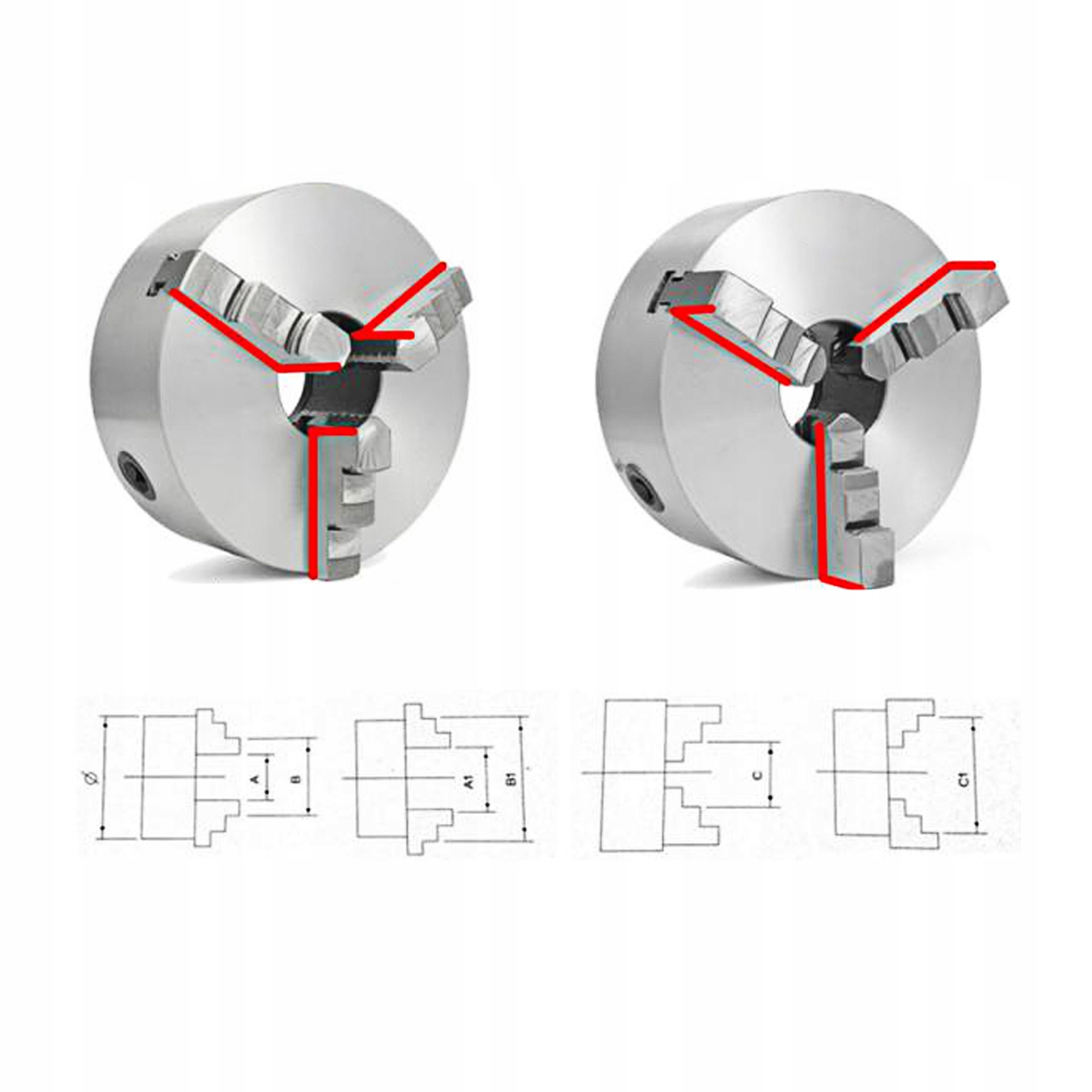

• Диапазон крепления внутренней челюсти (A-A1): 0,08 "-1,18" / 2-30 мм
• Диапазон зажима внутренней челюсти (B-B1): 1,18 "-3,54" / 30-90 мм
• Диапазон внешний зажим челюсти (C-C1): 1,18" -3,15 " / 30-80 мм
• Точность: 0,002"/0,051 мм
• Цвет: серебристый
• Вес продукта: 7 фунтов / 3,18 кг

Закаленная сталь

Все направляющие рельсы и опорные поверхности этого самоцентрирующийся патрон челюсти точно обработан и прошел испытание HRC 58-62.

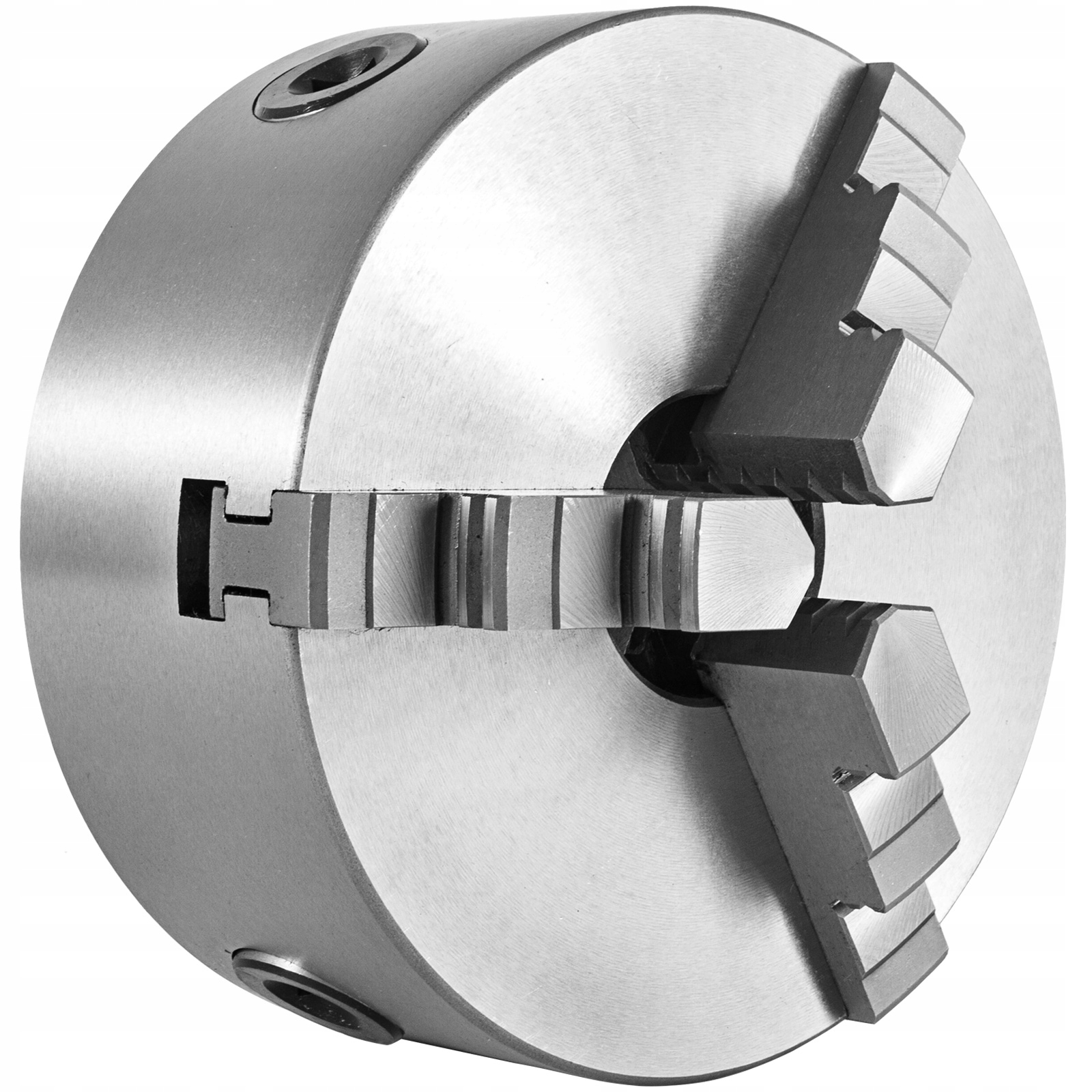

Самоцентрирование

Поскольку шаг плоской прямоугольной резьбы равен, три когти имеют такое же расстояние движения, которое имеет функцию автоматического центрирования.

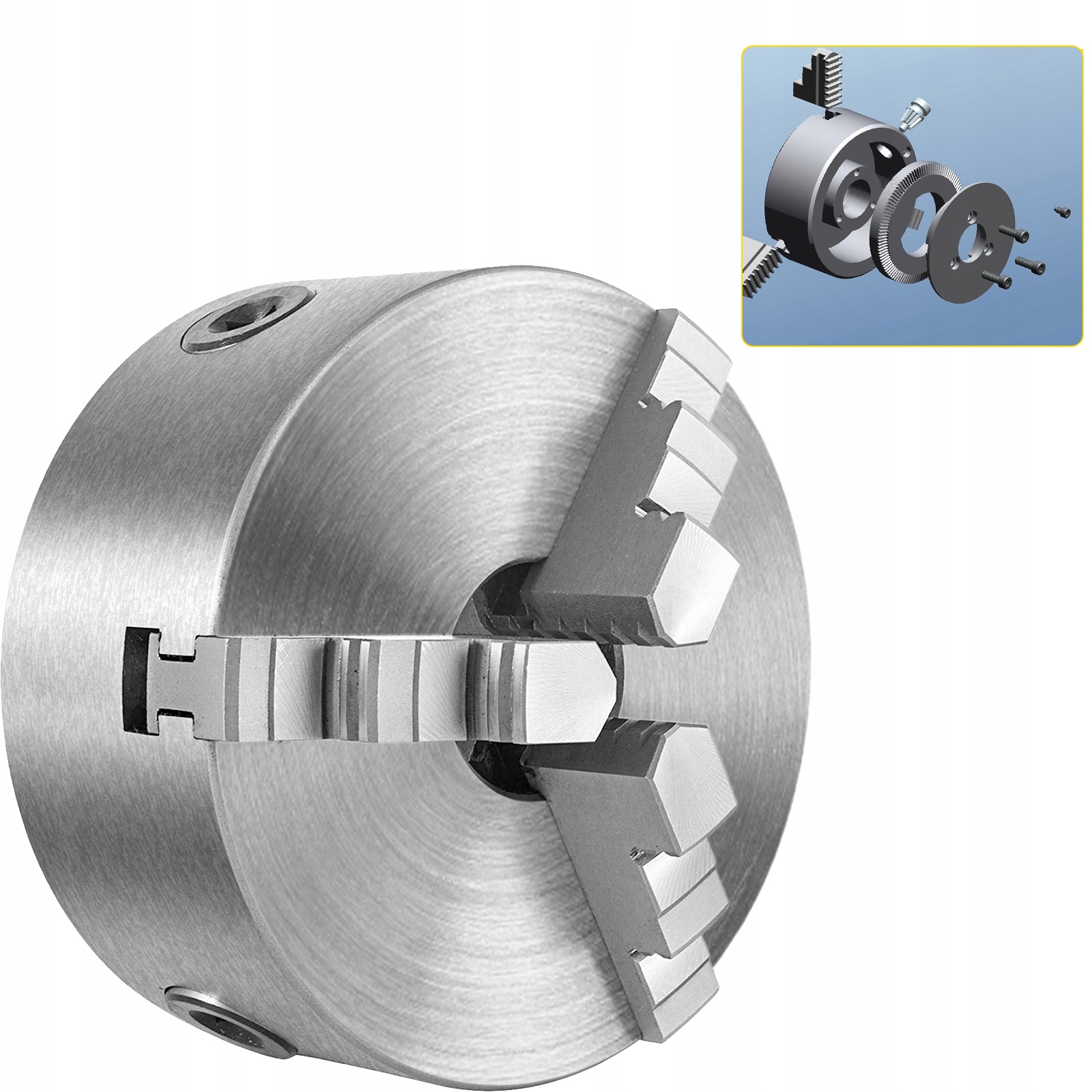

Precyzyjna przekładnia stożkowa

Kiedy przekładnia stożkowa jest ciągnięta za pomocą klucza, metalowy uchwyt tokarski gwintowany zaczyna działać, a przekładnia stożkowa kontroluje precyzję przedmiotu obrabianego trzymanego przez uchwyt.

Большой диапазон крепления

Ручка имеет два набора внутренних челюстей и внешние. Эта ручка имеет большой диапазон крепления и подходит для крепления различных частей промышленных.

Простая установка

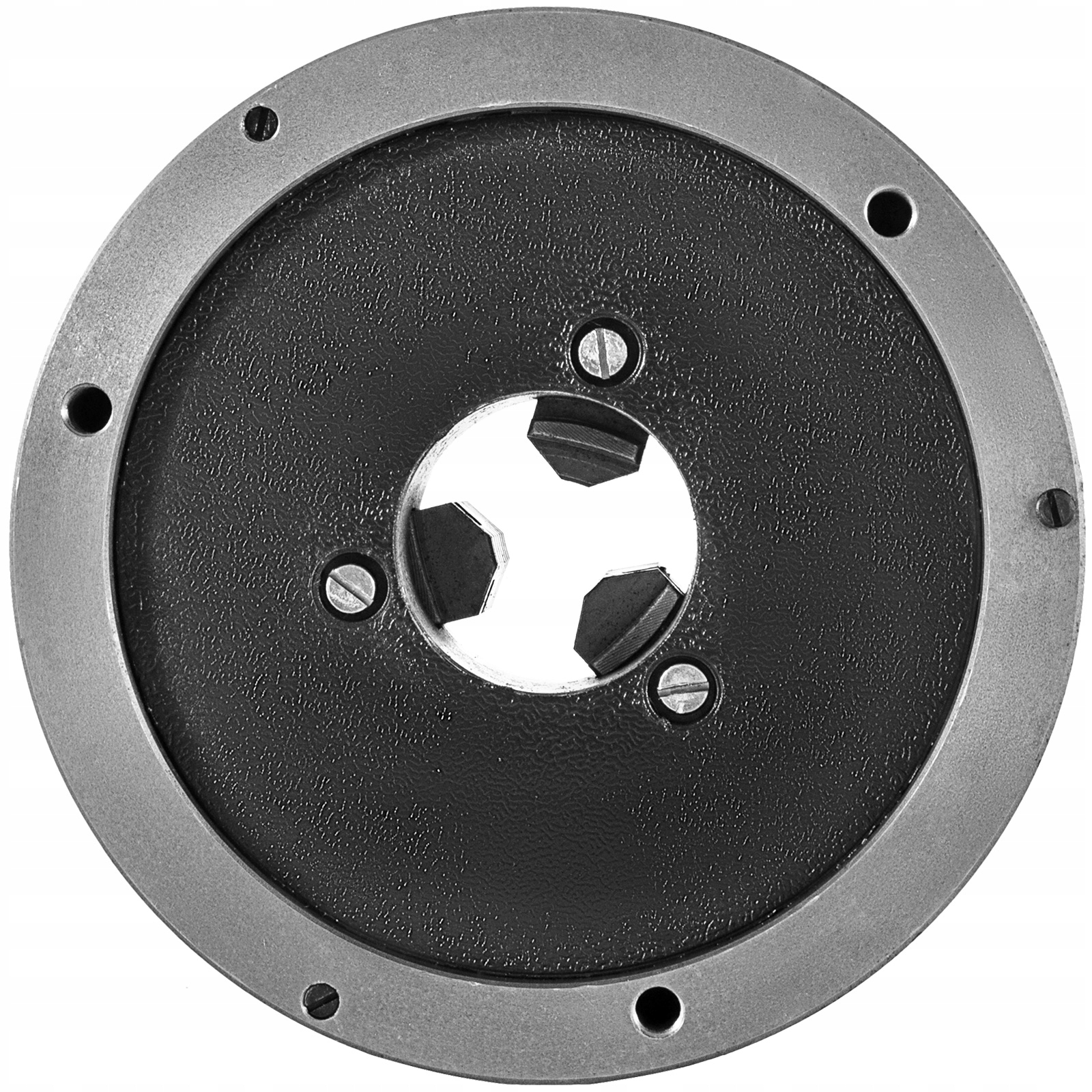

Этот мини-токарный патрон состоит из корпуса патрона, патрона подвижного и когтистого привода. Потому что ручка самоцентрируется и не требует калибровки, установка проста и быстра.

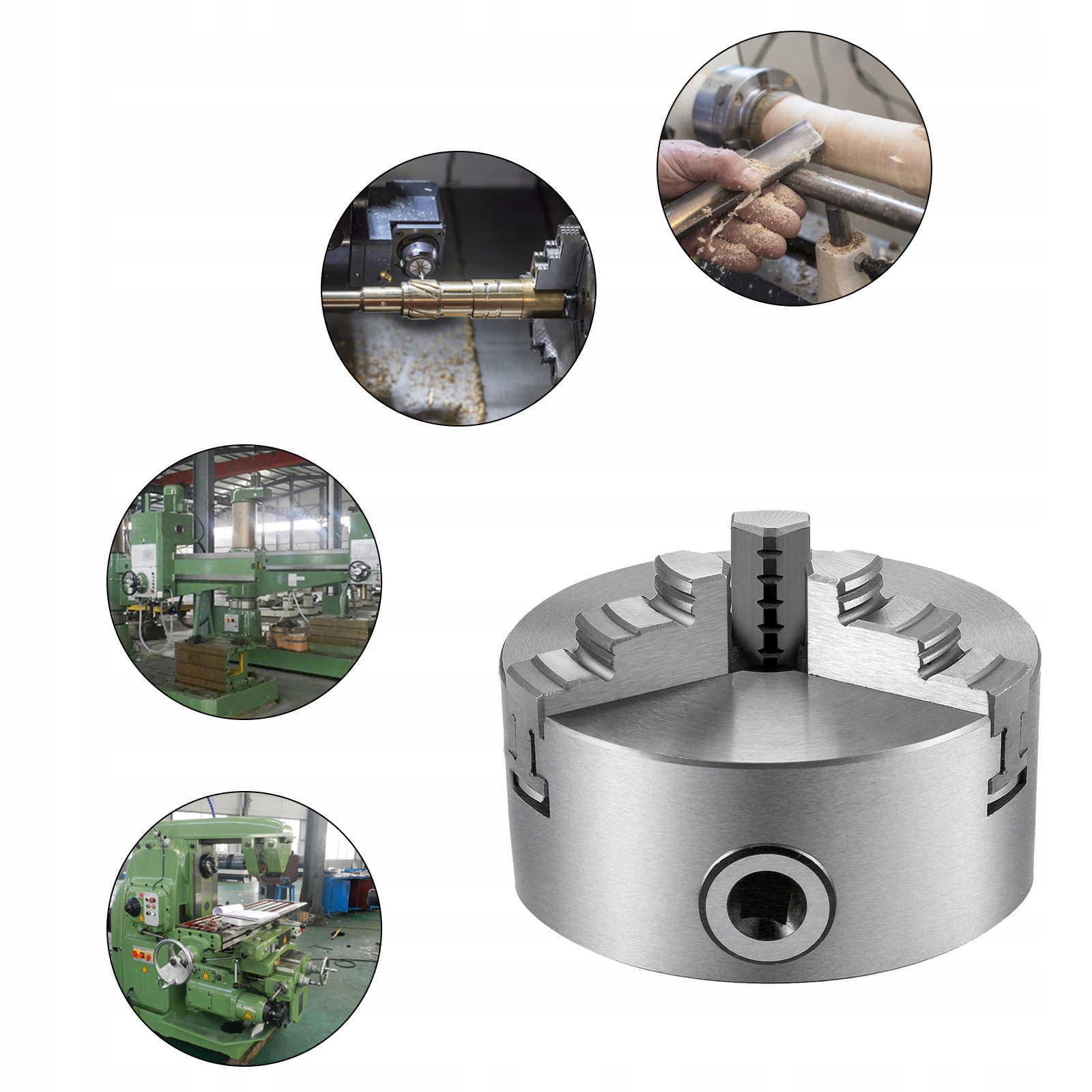

Широкое применение

3-кулачковый токарный патрон подходит для различных токарных станков общего назначения, экономичных токарных станков с ЧПУ, шлифовальных станков, фрезерных станков, сверл и аксессуаров для станков.

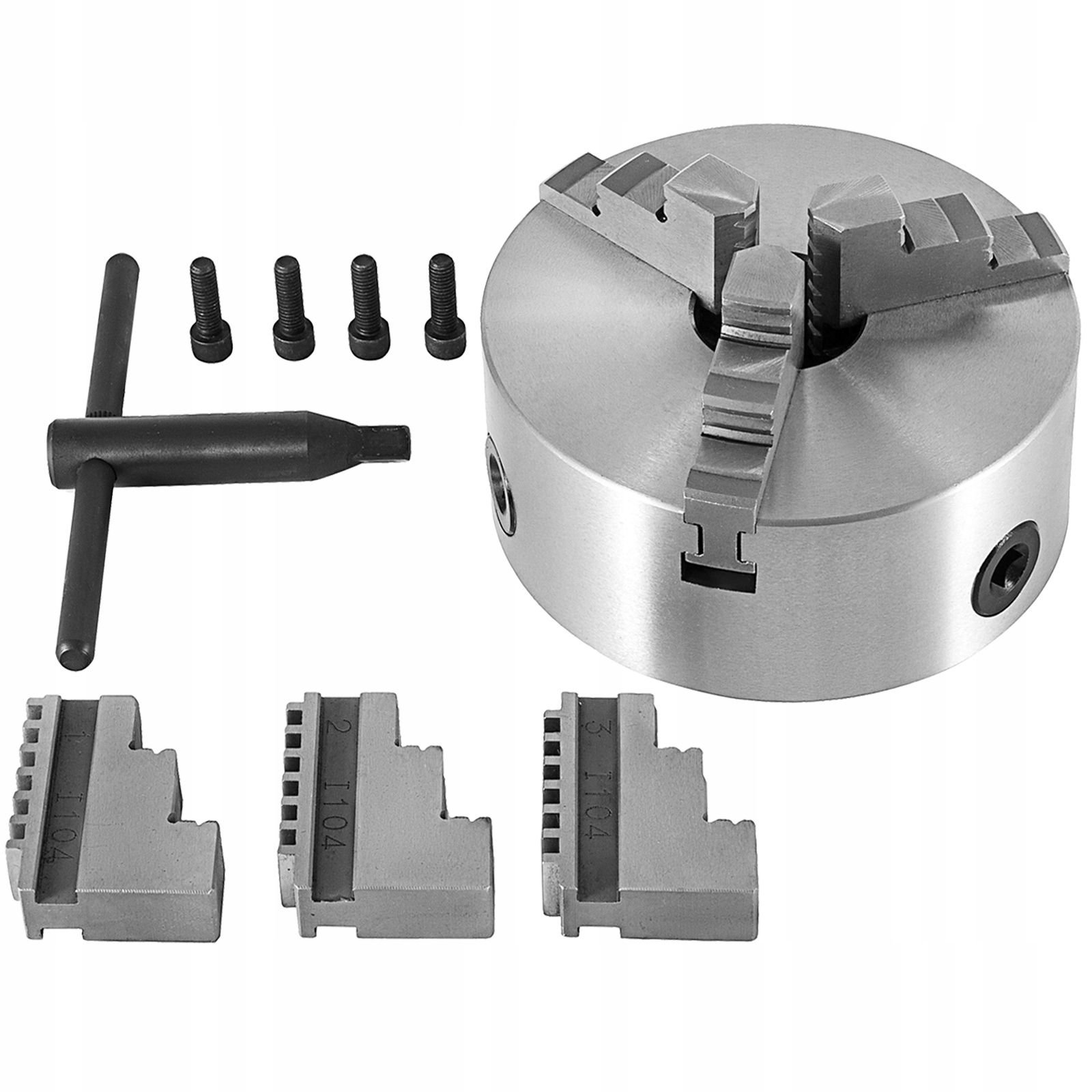

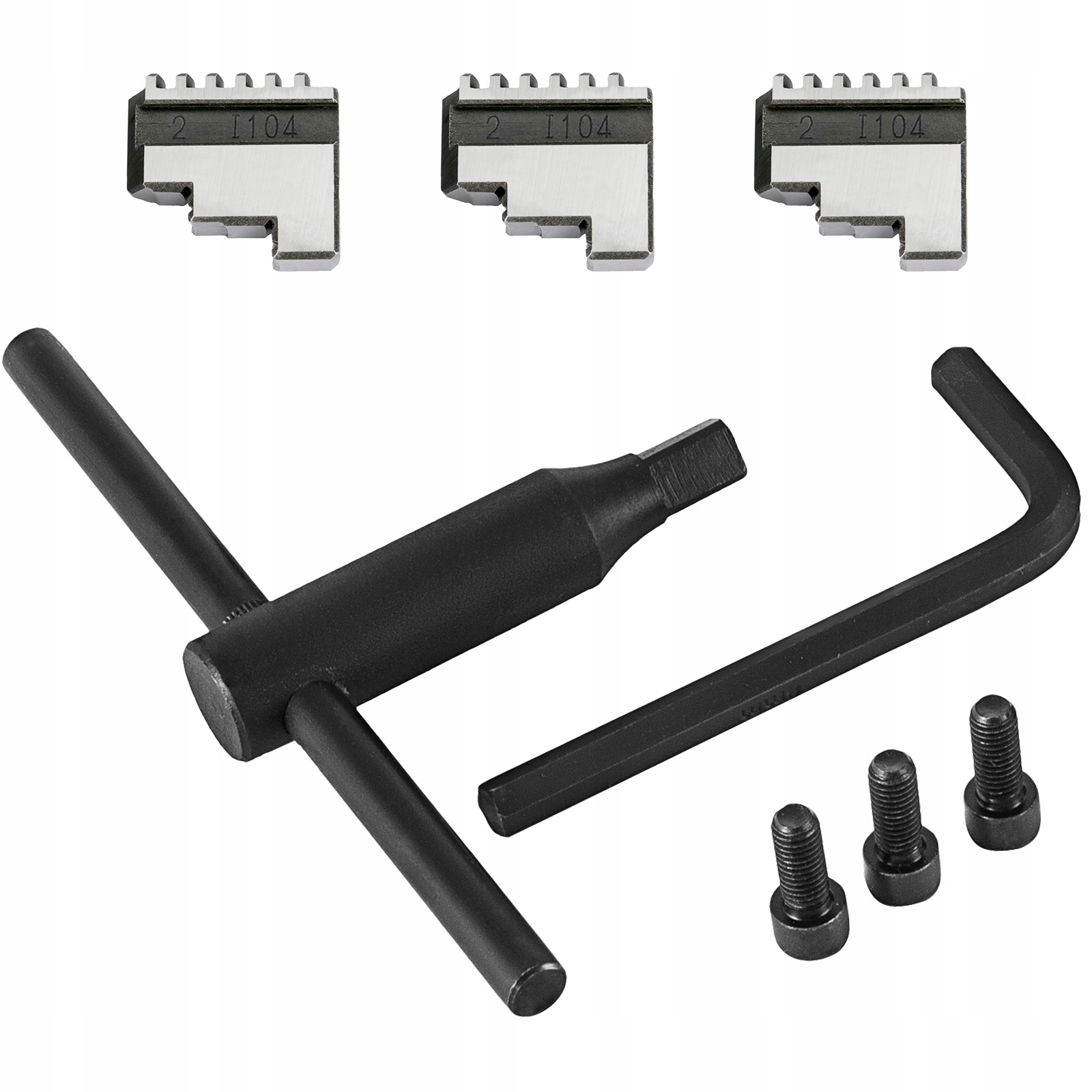

Zawartość paczki

• Korpus uchwytu tokarskiego 1x4"/100mm
• 3 x szczęki wewnętrzne
• 3 x szczęki zewnętrzne
• 3 x śruby montażowe
• 1 x klucz do uchwytu

Funkcje i szczegóły

Materiał wysokiej jakości: Korpus uchwytu tokarskiego wykonany jest z wysokiej jakości stali hartowanej, a test twardości szczęk i prowadnic to HRC 58-62. Ma wysoką wytrzymałość i wytrzymałość, odporność na ściskanie i trwałość oraz długą żywotność.

Wysoka precyzja: metalowe szczęki uchwytu tokarskiego i trzy szczęki są samocentrujące, dokładność wyrównania jest mniejsza lub równa 0,002 "/0,05 mm, a po instalacji nie jest wymagana regulacja. Wysoka precyzja konstrukcji przekładni stożkowej uchwytu gwarantuje dokładność działania uchwytu.

2 zestawy szczęk: ten uchwyt zawiera dwa zestawy szczęk wewnętrznych i zewnętrznych. Średnica zewnętrzna: 100 mm/3,94". Zakres mocowania tego uchwytu wynosi od 0,078"/2 mm do 3,54"/90 mm, co jest odpowiednie do mocowania różnych części przemysłowych.

Szybka prędkość mocowania: Uchwyt tokarski ma funkcję automatycznego centrowania, dzięki czemu nie trzeba go wielokrotnie kalibrować podczas instalacji. Wystarczy go zainstalować we właściwej kolejności, co jest proste, szybkie i wygodne.

Wysoka adaptacyjność: ten uchwyt do przewijania jest wysoce elastyczny i może być używany z tą samą serią szczęk, która jest odpowiednia dla różnych części, takich jak wiszące wałki, dyski, trójkąty równoboczne itp.
