XD-2 универсальный спутниковый геркон детектор затопления

XD-2 to uniwersalna czujka przewodowa marki Satel, która może współpracować z dowolną centralą alarmową. XD-2 może pracować jako czujka: magnetyczna, wstrząsowa, wstrząsowa i magnetyczna, zalania wodą. Dostępna w kolorze białym (XD-2), brązowym (XD-2 BR) lub ciemnoszarym (XD-2 DG).

Po zamontowaniu w obudowie OPX-1, XD-2 może pracować także na zewnątrz przy niesprzyjających warunkach atmosferycznych. W przypadku montażu na zewnątrz i wyboru trybu pracy, w którym wymagana jest współpraca czujki z magnesem, należy dodatkowo zastosować obudowę OPXM-1.

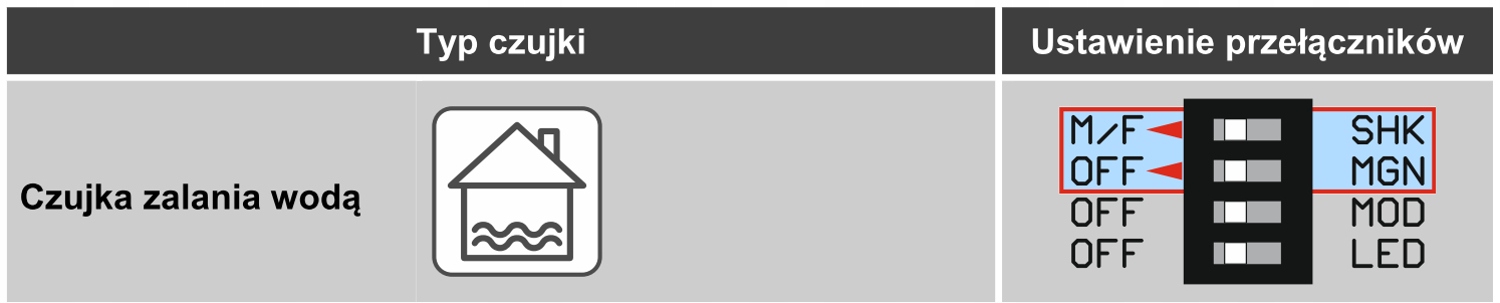

Wybór typu czujki przy pomocy przełączników DIP-switch

KOLOR CZUJKI: BIAŁY

Tryby pracy:

• czujka magnetyczna
• czujka wstrząsowa
• czujka wstrząsowa i magnetyczna
• czujka zalania

Cechy:

• ochrona sabotażowa (przed otwarciem i oderwaniem)
• nadzór napięcia zasilania
• zasilanie: DC 12V/12,5mA
• zdalne włączanie / wyłączanie diody LED do sygnalizacji
• w zestawie 2 magnesy (do montażu na powierzchni i do montażu wpuszczanego)
• dostępne kolory: biały, brązowy lub ciemnoszary
• wymiary: 20x102x23mm (szer./wys./dł.)
• zgodność z EN 50131 Grade 2

CZUJKA MAGNETYCZNA

• wykrywanie otwarcia drzwi, okna itp
• wejście umożliwiające podłączenie czujki przewodowej typu NC
• 1 wyjście alarmowe

Wyjście alarmowe zostanie włączone:

• po odsunięciu magnesu od czujki (otwarciu okna lub drzwi)
• po otwarciu wejścia SNS

CZUJKA WSTRZĄSOWA

• wykrywanie wstrząsów i drgań towarzyszących próbom siłowego sforsowania drzwi lub okna
• wejście umożliwiające podłączenie czujki przewodowej typu NC
• 1 wyjście alarmowe

Wyjście alarmowe zostanie włączone:

• po wykryciu silnego wstrząsu wywołanego pojedynczym uderzeniem
• po wykryciu określonej liczby niewielkich wstrząsów wywołanych serią słabych uderzeń
• po otwarciu wejścia SNS

CZUJKA WSTRZĄSOWA I MAGNETYCZNA

• wykrywanie wstrząsów i drgań, które towarzyszą próbom siłowego sforsowania drzwi lub okna itp
• wykrywanie otwarcia drzwi, okna itp
• wejście umożliwiające podłączenie czujki przewodowej typu NC
• 1 lub 2 wyjścia alarmowe

Wyjście alarmowe zostanie włączone:

• po wykryciu wstrząsu wywołanego pojedynczym silnym uderzeniem
• po wykryciu określonej liczby niewielkich wstrząsów wywołanych serią słabych uderzeń
• po odsunięciu magnesu od czujki (otwarciu okna lub drzwi)
• po otwarciu wejścia SNS

CZUJKA ZALANIA WODĄ

• Wykrywanie zalania w pomieszczeniach z instalacją wodną
• wejście do podłączenia zewnętrznej sondy zalania FPX-1 (biała), FPX-1 BR (brązowa) lub FPX-1 DG (ciemnoszara) – sonda do nabycia osobno

Wyjście alarmowe zostanie włączone:

Około 1 sekundę od chwili osiągnięcia przez poziom wody wysokości, na której umieszczone się styki sondy. Wyjście alarmowe zostanie wyłączone kilka sekund po obniżeniu się poziomu wody poniżej wysokości, na której umieszczone są styki sondy.

SPECYFIKACJA:

• Napięcie zasilania: 12V DC ±25%
• Pobór prądu w stanie gotowości: 12,5 mA
• Maksymalny pobór prądu: 14 mA
• Wyjścia: Alarmowe NC (przekaźnik NC, obciążenie rezystancyjne): 40 mA / 24 V DC, Alarmowe S (przekaźnik NC, obciążenie rezystancyjne): 40 mA / 24 V DC, Sabotażowe (NC): 40 mA / 24 V DC
• Rezystancja zestyku przekaźnika: Wyjście alarmowe NC: 26 Ω Wyjście alarmowe S: 26 Ω
• Czułość wejścia SNS: Czujka typu NC: 150 ms Sonda zalania: 1 s
• Spełniane normy: EN 50130-4, EN 50130-5, EN 50131-1, EN 50131-2-6
• Stopień zabezpieczenia wg EN 50131-2-6: Grade 2
• Klasa środowiskowa wg EN 50130-5: II
• Temperatura pracy: -10°C ~ 55°C
• Maksymalna wilgotność: 93±3%
• Masa: 46 g
• Wymiary (szer./wys./dł.): Obudowy czujki: 20x102x23mm, Obudowy magnesu do montażu powierzchniowego: 15x52x6mm, Podkładki pod magnes do montażu powierzchniowego: 15x52x6mm, Obudowy magnesu do montażu wpuszczanego: ø10x28mm
• Czujka magnetyczna: Szczelina (maks.): Magnes powierzchniowy: 15 mm, Magnes wpuszczany: 20 mm
• Czujka wstrząsowa: Zasięg detekcji (w zależności od typu podłoża) do 3 m
