ЖК-дисплей TFT 2,4 " SPI ILI9341 SD Touch

Модуль с диагональным TFT-дисплеем 2,4 " и разрешение 320 x 240 пикселей. Это цветной дисплей с максимальным всего 65536 цветов.

Модуль идеально подходит для любых проектов, основанных на Arduino, ESP32 или STM32.

Контроллер и библиотеки

Дисплей имеет встроенный контроллеру ILI9431. Управлять изображением с помощью этого контроллера невероятно просто. Для Arduino есть ряд готовых библиотек для этого контроллера как, например, Adafruit - Я не знаю.

Контроллер дисплея настроен для работы с последовательным интерфейсом Спи. С его помощью для подключения к Arduino или STM32 требуется всего несколько контактов. Экономьте ценные контакты микроконтроллера.

Сенсорная панель

Он имеет наложенный сенсорный слой по резистивной технологии. Сенсорный экран управляется выделенным контроллером XPT2046 с интерфейсом SPI. Для общения выделенные контакты выводятся с прикосновением. Контроллер может выдать прерывание в момент обнаружение прикосновения.

Для удобства использования сенсорной панели в комплекте с дисплеем TFT стилус включен. С его помощью вы сможете более точно обрабатывать прикосновения.

Слот для карты памяти

Для создания красивого интерфейса вам понадобятся подготовленные график. Где их хранить? На модуле есть разъем для полноразмерной SD-карты. Связь с картой памяти также осуществляется через интерфейс SPI.

Микроконтроллеры у них недостаточно памяти для хранения большого количества красивых изображений для создания интерфейса пользователя (GUI). Карта памяти делает это намного проще.

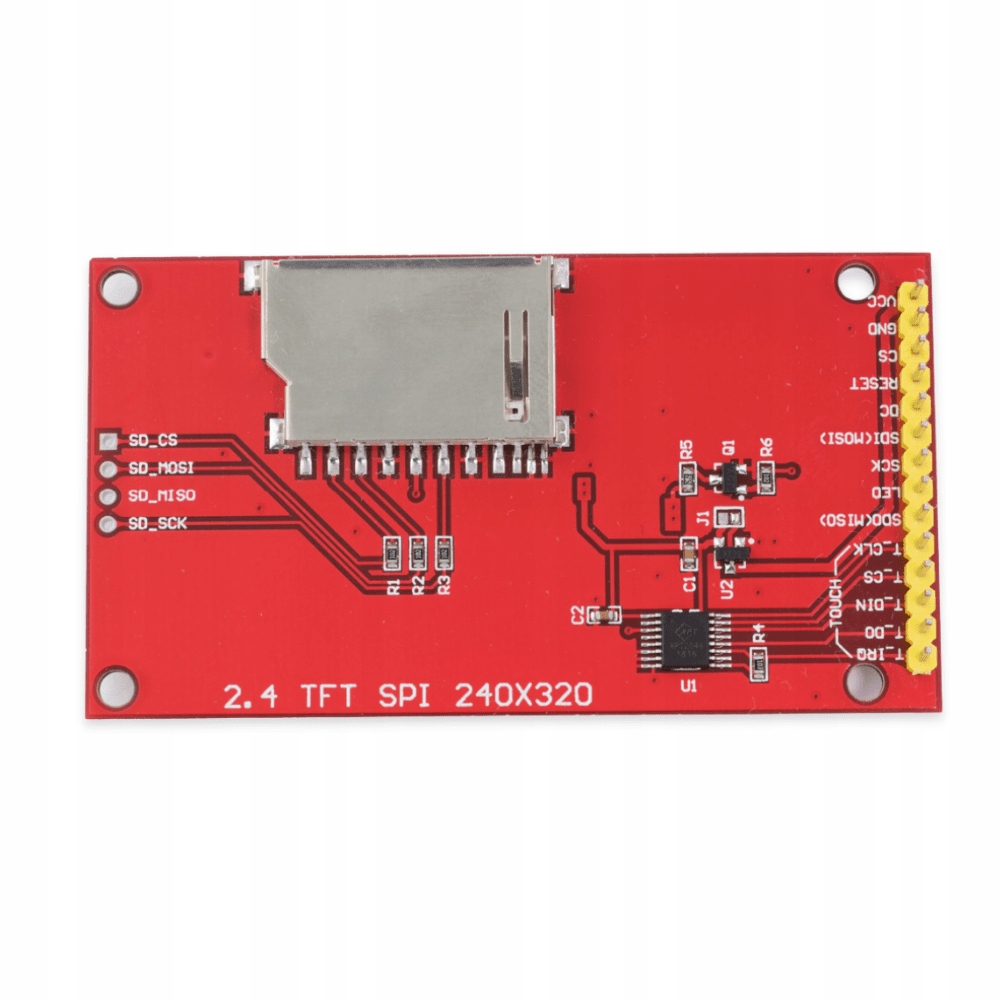

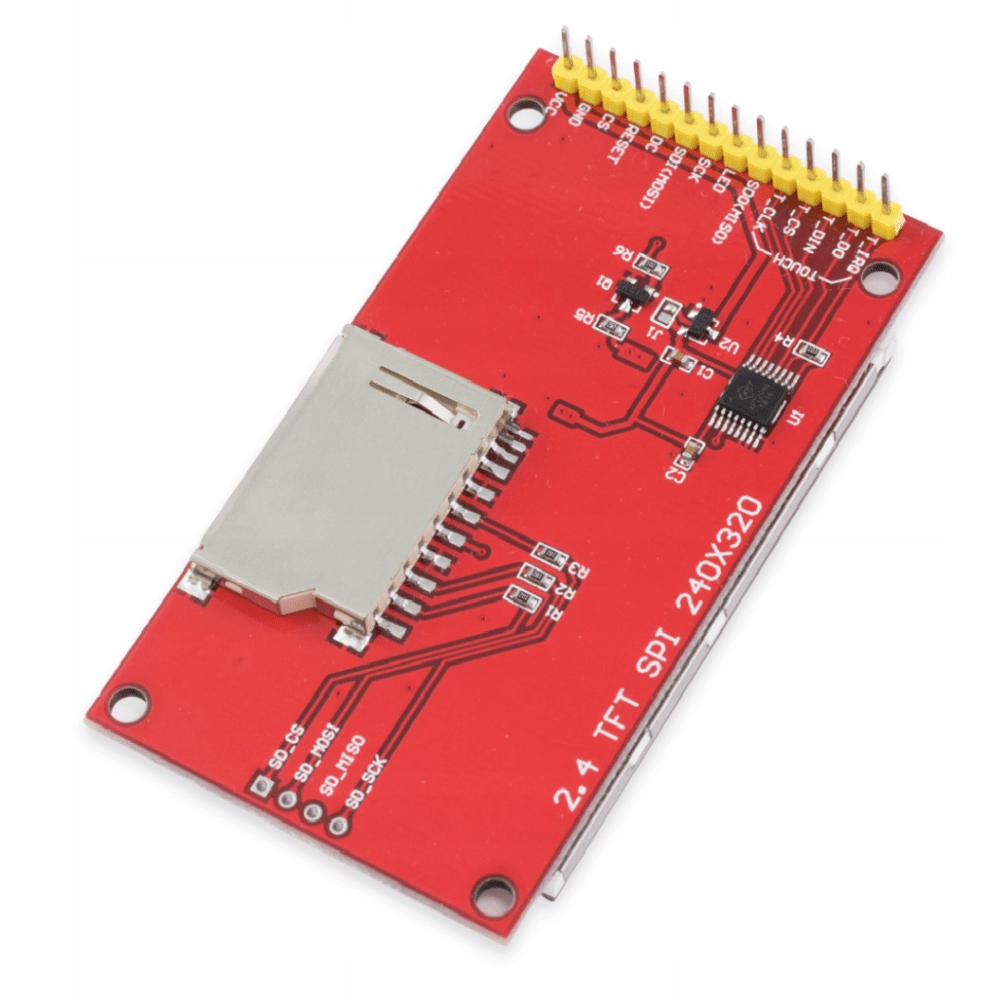

Элементы дисплея

Дисплей спереди защищен пленкой, чтобы не поцарапайте сенсорный слой при транспортировке.

Все разъемы в стандарте goldpin 2,54". Вы можете легко подключить TFT-дисплей, например, на макетной плате или с помощью соединительные провода.

Подключение к Arduino-Примечание

Дисплей работает на напряжение 3,3 в! Для подключения его к Arduino Uno, Nano, Leonardo или Mega вам понадобится преобразователь напряжения. Вы найдете его в другом предложении.

Параметры 2,4"TFT LCD сенсорный дисплей

• Techologia: LCD TFT
• Диагональ: 2,4"
• ЖК-контроллер: ILI9341
• Интерфейс: SPI
• 65 536 цветов, RGB
• Разрешение: 320 x 240 пиксели
• Светодиодная подсветка
• Напряжение питания ЖК-дисплея: 3,3 ÷ 5 V
• Напряжение контакта связи: 3.3 В
• Напряжение тока Сид: 3.3 V
• Резистивная сенсорная панель
• Дополнительный разъем карты SD
• Рабочая температура: -20 ÷ 70°C
• Размеры: 86 x 50 мм
• Goldpiny LCD припой
• Bark goldpins SD в комплекте
• Стилус сенсорной панели в в комплекте
