Zasilacz laboratoryjny ZPS-305D

ZPS-305D to laboratoryjny zasilacz o regulowanym napięciu wyjściowym od 0 do 30V. Maksymalny prąd wyjściowy 5A. ZPS-305 produkcji firmy Zhaoxin to nowoczesna i nowatorska konstrukcja wśród zasilaczy laboratoryjnych - potencjometry do regulacji napięcia i prądu (ograniczenia) zostały zastąpione przyciskami do cyfrowego ustawiania żadanej wartości prądu i napięcia.

Regulacja napięcia odbywa się ze skokiem 0,1V. Regulacja prądu wyjściowego (ograniczenia) ma rozdzielczość 10mA (0,01A). Odczyt prądu płynącego na wyjściu zasilacza jest w dwóch zakresach od 0 do 990mA rozdzielczość odczytu wynosi 1mA, powyżej wartości 1A rozdzielczość odczytu wynosi 0,01A (10mA).

Zasilacz posiada przycisk ON/OFF który służy do włączania napięcia wyjściowego na zaciski zasilacza. Gdy przycisk jest w ozycji OFF mamy możliwość regulacji ograniczenia prądowego, po przełączeniu w pozycję ON amperomierz przełącza się w tryb odczytu wartości prądu i ustawiona wartość napięcia jest podawana na zaciski wyjściowe.

Prezentacja produktu w formie video:

https://youtu.be/5rq7COrB0o4

Charakterystyka:

• regulacja napięcia wyjściowego: 0-30V
• regulacja prądu wyjściowego w zakresie: 0-5A
• wydajność prądowa do 5A
• jednoczesny odczyt napięcia i płynącego prądu na wyjściu
• wyświetlacz LED
• woltomierz: wyświetlacz LED 3,5 cyfry o rozdzielczości 0,1V
• amperomierz: wyświetlacz LED o rozdzielczości:

  1mA w zakresie od 0 od 990mA

  0,01A (10mA) w zakresie od 1A do 5A

• zabezpieczenie przeciwzwarciowe
• włącznik ON/OFF wyjścia zasilacza
• praca w trybie C.V. (Constant Voltage -stabilizacja napięcia wyjściowego)
• praca w trybie C.C. (Constant Current - stabilizacja prądu wyjściowego)
• zasilacz liniowy (na transformatorze)
• przystosowany do pracy ciągłej
• niezawodny
• stosunkowo małe wymiary zewnętrzne
• chłodzenie aktywne za pomocą wbudowanego wentylatora (wymuszony obieg powietrza)
• wentylator połączony z czujnikiem temperatury (uruchomienie wentylatora następuję dopiero gdy pobierany jest większy prąd - po nagrzaniu się radiatora)

Parametry techniczne zasilacza ZPS-305D:

• napięcie wyjściowe regulowane: 0-30V
• płynna regulacja prądu wyjściowego: 0-5A
• prąd wyjściowy: 0-5A
• temperatura pracy: -10°C – 40°C
• wilgotność: <90%
• dokładność wskazań woltomierza: ± (1%+1cyfra)
• dokładność wskazań amperomierza: ± (1%+1cyfra)
• współczynnik stabilizacji napięcia CV:≤0.01% + 2mV
• tętnienia i szumy napięcia: ≤1mVrms
• stabilizacja prądu: ≤0.2% + 3mA
• tętnienia i szumy prądu: ≤2 mArms
• napięcia zasilania: 220V AC ±10%, 50Hz
• wymiary zewnętrzne: 278x126x154mm
• waga: 4,8 kg

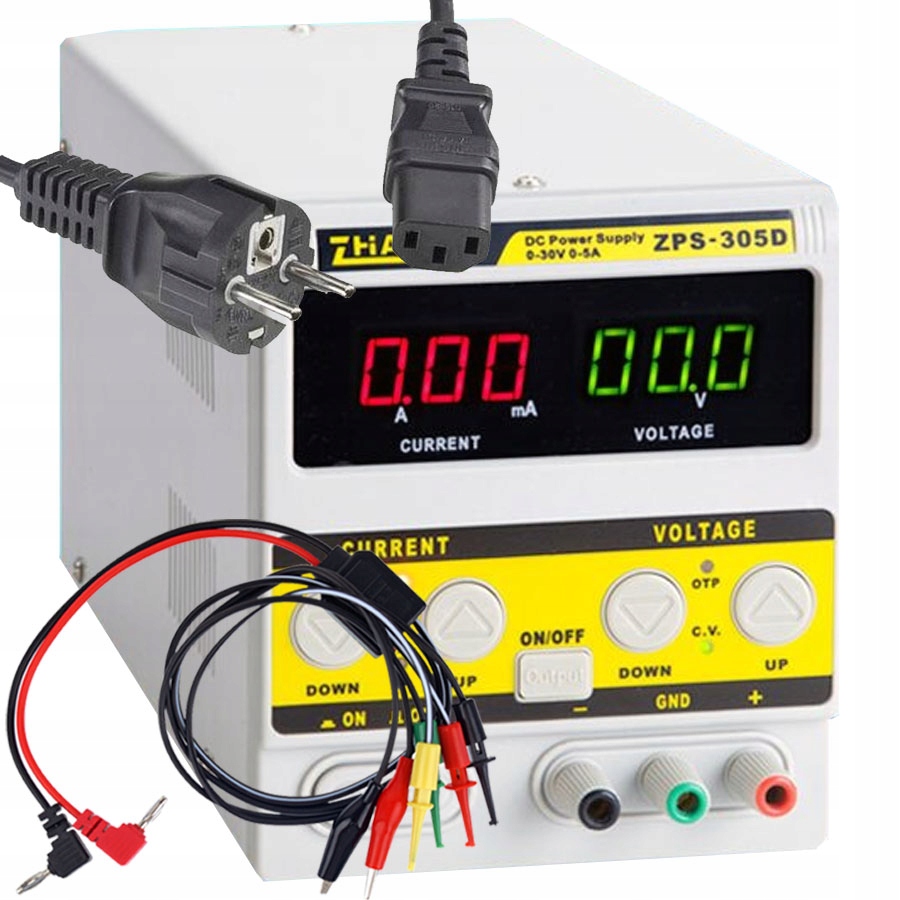

Zestaw zasilacz laboratoryjny zawiera:

• zasilacz ZPS-305D -1szt.
• przewód sieciowy - 1szt.
• przewód uniwersalny -1szt.
• oryginalne opakowanie karton -1szt.

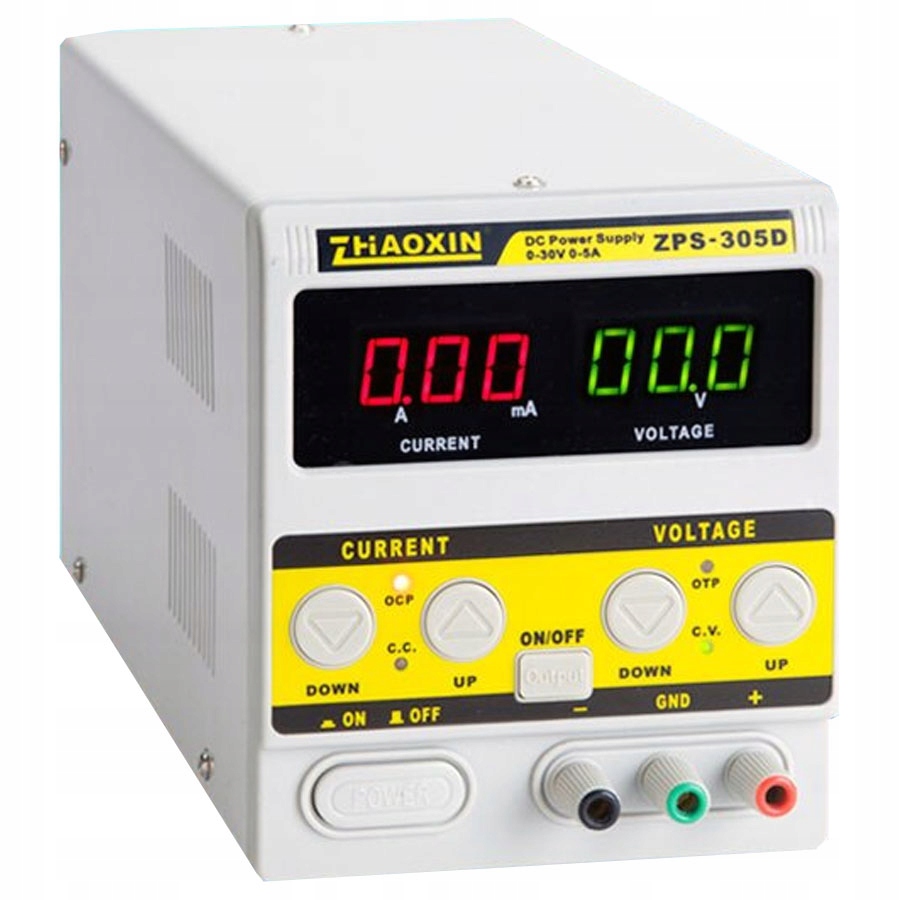

opis przycisków i gniazd zasilacza ZPS-305:

1. amperomierz - A/mA

2. regulacja prądu (ograniczenia) w górę

4. regulacja prądu (ograniczenia) w dół

5. kontrolka - dioda LED wskazująca pracę w trybie C.C.

6. włącznik/wyłacznik napięcia na zaciskach wyjściowych

7. włącznik sieciowy zasilania zasilacza

8. woltomierz - rozdzielczość 0,1V

9. regulacja napięcia wyjściowego w dół - skok 0,1V

11. regulacja napięcia wyjściowego w górę - skok 0,1V

12. kontrolka - dioda LED wskazująca pracę w trybie C.V.

12. zacisk do uziemienia obudowy

14. zacisk (+) napięcia

15. zacisk (-) masa

1. wentylator - do chłodzenia

2. gniazdo zasilania sieciowego

3. gniazdo bezpiecznka
