XR2206 - 1MHz

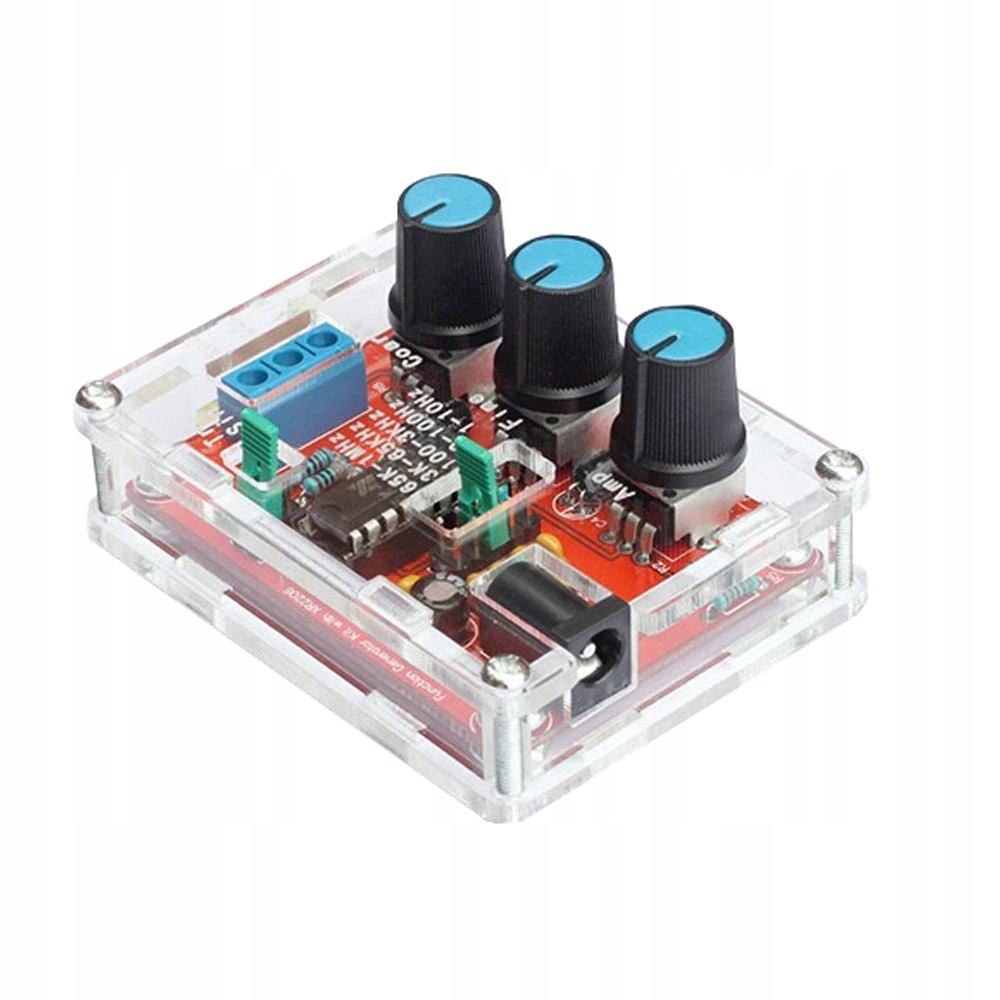

Собранный

синус / треугольник / квадрат

выходной сигнал, регулируемый

частота

Напряжение питания: 9-12V вход постоянного тока

Формы волны: квадрат, синус и треугольник

Импеданс: 600 Ом 10%

Частота: 1Hz-1MHz

Синусоидальная волна

Амплитуда: 0-3В на 9V вход постоянного тока

Искажение: менее 1% (при 1 кГц)

Плоскостность: 0.05 дБ 1хз - 100kHz

Прямоугольная волна

Амплитуда: 8V (без нагрузки) на 9V вход постоянного тока

Время нарастание: менее 50 НС (при 1 кГц)

Время падения: менее 30 НС (при 1 кГц)

Симметрия: менее 5% (при 1 кГц)

Треугольная волна

Амплитуда: 0-3В @ 9В вход постоянного тока

Линейность: менее 1% (до 100 кГц) 10 мА

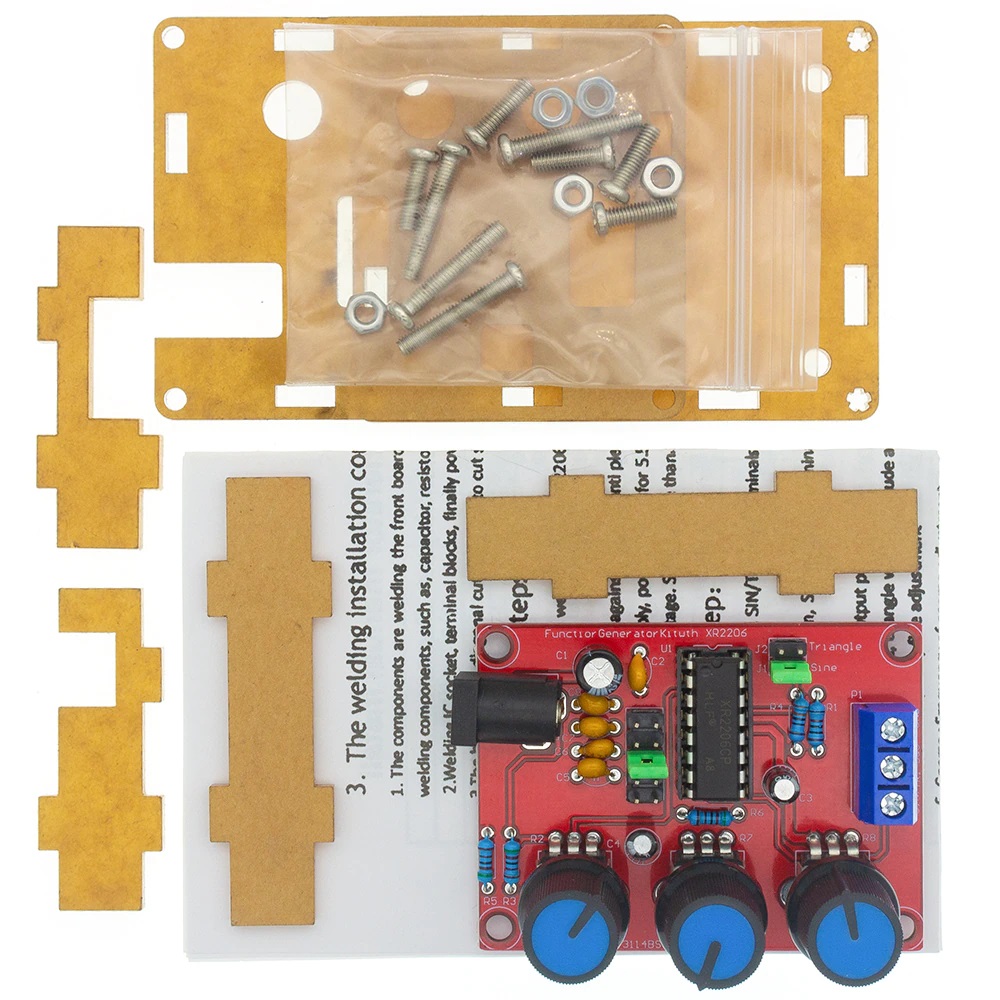

Пластиковый корпус в комплекте

Разъем питания 5.5 x 2.1 mm

Инструкция:

1. J1 штекер перемычка, синусоидальный выход SIN / TRI синий (Примечание J1, J2 может вставить только один)

2. J2 вилка перемычка, SIN / TRI синий выходной терминал треугольная волна (Примечание J1, J2 может вставить только один)

3. SQU синий импульсный выходной терминал

4. AMP: синусоидальная волна, треугольная волна регулировка амплитуды

5. FINE: точная регулировка частоты

6. Грубая: грубая регулировка частоты

Напряжение питания: 9-12V вход постоянного тока

Формы волны: квадрат, синус

Импеданс: 600 Ом 10%

Частота: 1Hz-1MHz

Синусоидальная волна

Амплитуда: 0-3V на входе DC 9V

Искажения: менее 1% (при 1 кГц)

Плоскостность: 0.05 dB 1Hz-100kHz

Квадратная волна

Амплитуда: 8V (без нагрузки) на входе DC 9V

Время нарастания: менее 50 НС (при 1 кГц)

Время падения: менее 30 НС (при 1 кГц)

Симметрия: менее 5% (при 1 кГц)

Треугольная волна

Амплитуда: 0-3V на входе DC 9V

Линейность: менее 1% (до 100 кГц) 10 мА

Инструкция:

На макетах напечатана Схема монтажа на плате. Нужно обратить внимание на полярность светодиоды более длинная ножка-плюс, большинство элементов имеют описанные параметры на корпусе. Резисторы они могут иметь маркировку полосы их сопротивление и допуск можно прочитать с помощью калькуляторов доступны в интернете или путем измерения с помощью измерителя. в зависимости от макета, мы сначала собираем самые маленькие элементы.
