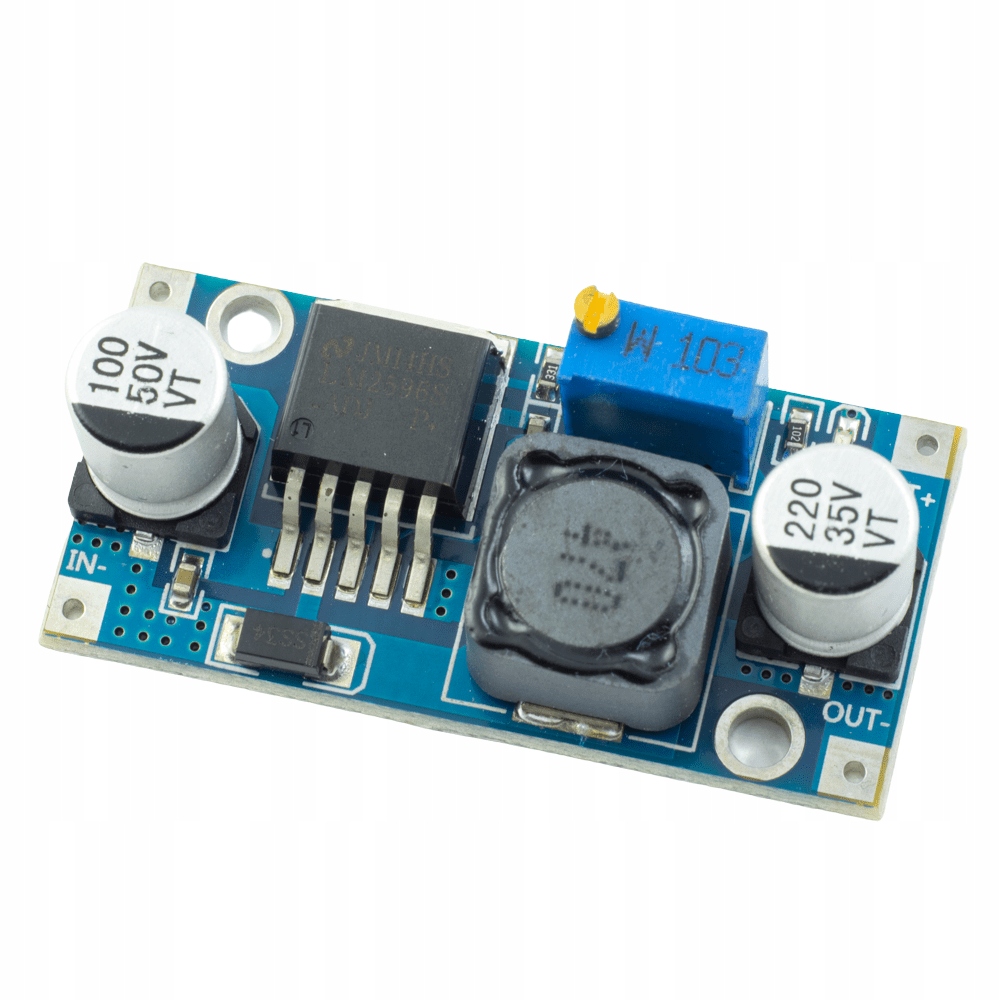

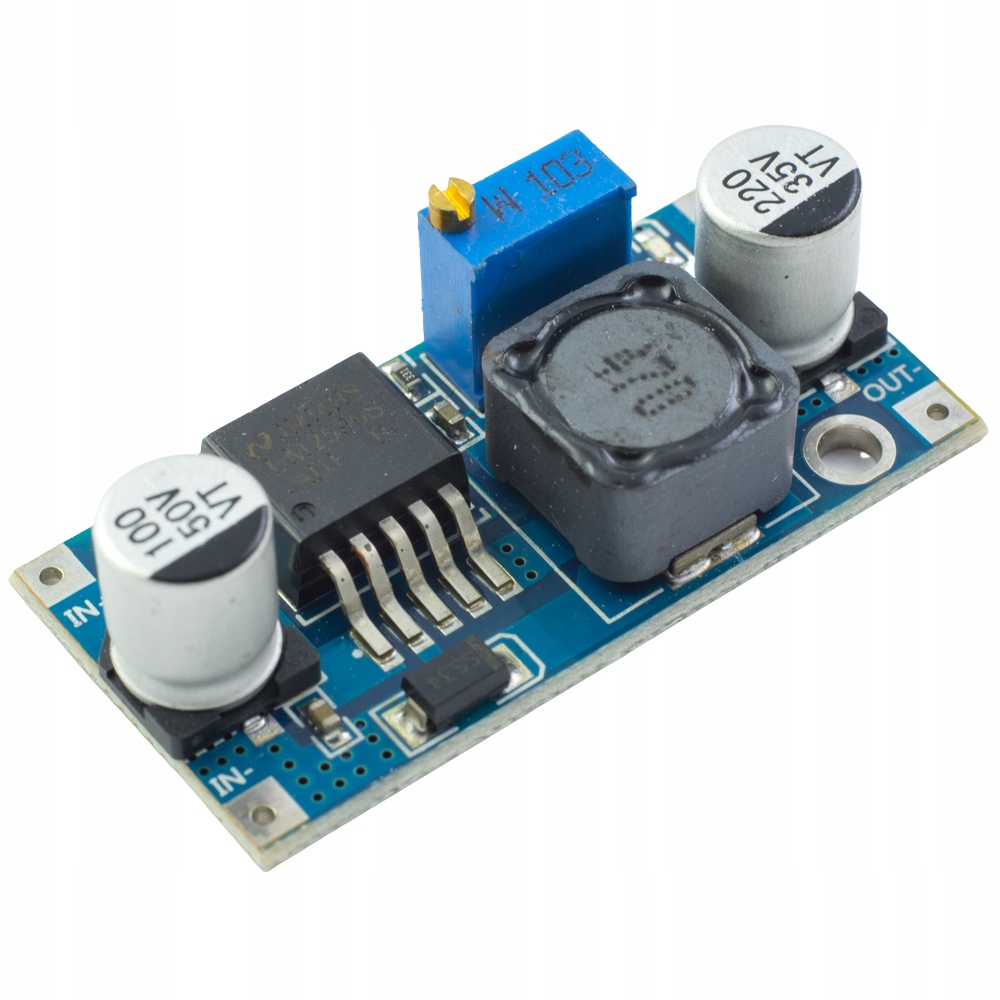

Przetwornica Step-Down LM2596 3A 1,5-35V

Zasilanie to jedno z ważniejszych zagadnień budowania urządzeń elektronicznych. W zasadzie bez dobrego zasilania nasz układ nie będzie działał.

Warto wybrać moduł, który dostarczy nam odpowiednie napięcie i będzie odpowiednio wydajny prądowo.

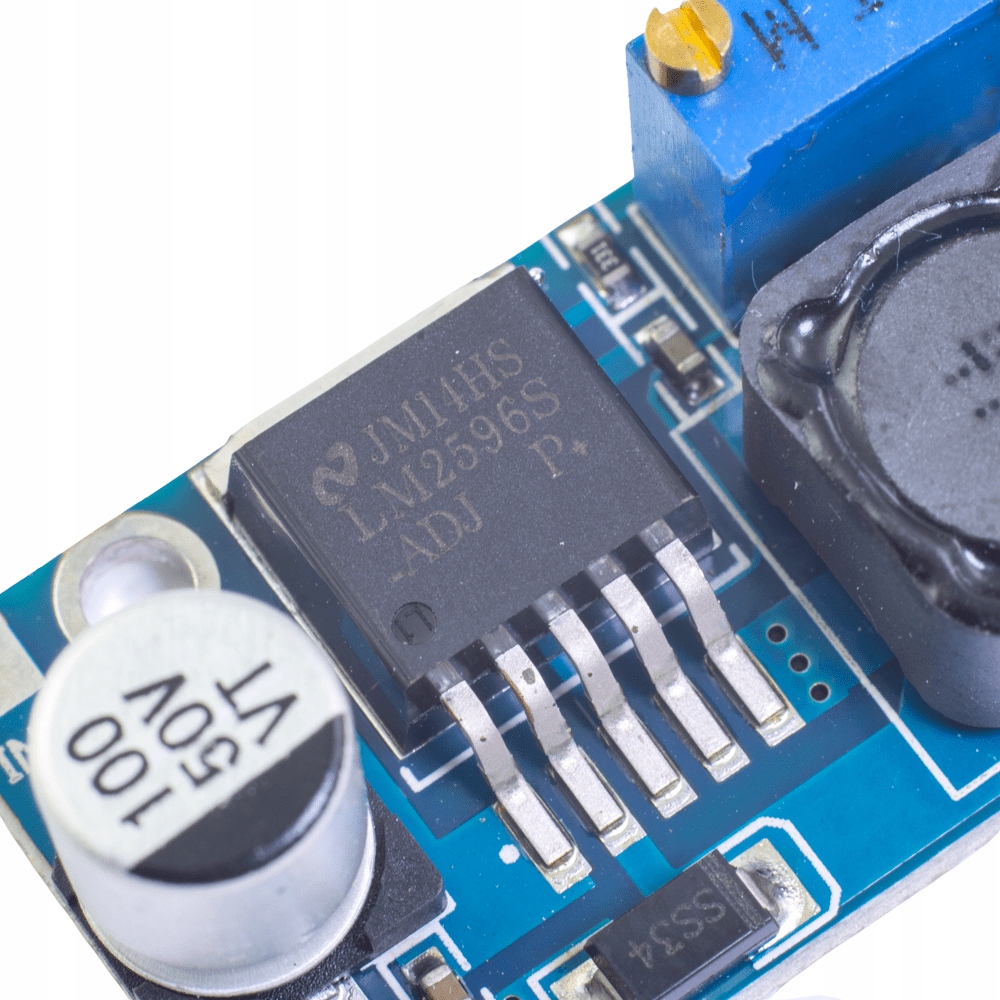

Przetwornica step-down zbudowana na znanym i popularnych układzie LM2596 to jeden z ciekawszych wyborów.

Jest to przetwornica DC-DC, czyli zamienia stałe napięcie wejściowe na stałe napięcie na wyjściu. Na wejście przetwornicy możemy podać napięcie już od 3V aż do 35V.

Napięcie wyjściowe z przetwornicy jest regulowane przez potencjometr wieloobrotowy, który znajduje się na module. Regulacja odbywa się w zakresie od 1,5V do 30V.

Kolejnym ważnym parametrem jest maksymalny prąd, jaki może wydać przetwornica. Moduł LM2596 jest dosyć wydajny. Może dostarczyć maksymalnie aż 3A prądu. Do stałej pracy prąd ten jest na poziomie 2A.

Podczas pracy z większą mocą (powyżej 15W) należy przykleić radiator do układu przetwornicy (brak w zestawie). Przetwornica może się przegrzać jeśli będzie przełączała duże moce.

✅ Parametry Przetwornicy step-down LM2596 3A DC-DC

• Napięcie wejściowe: 3-35 V
• Napięcie wyjściowe: 1,5-30 V (regulowane)
• Układ przetwornicy: LM2596
• Prąd wyjściowy stały: 2A
• Prąd wyjściowy maksymalny: 3A (z radiatorem)
• Do mocy pobieranej ponad 15 W, radiator jest obowiązkowy (nie jest dołączony do zestawu)
• Wydajność: Max 92%
• Częstotliwość: 150 kHz
• Temperatura pracy: -40÷85 °C (przy mocy 10 W)
• Zabezpieczenie przed zwarciem: ograniczenie prądu, Auto-CV
• Waga: 11,7 g
• Rozmiar: 47 x 23 x14 mm

❗ Uwaga ❗

• Urządzenie reguluje napięcie poprzez jego obniżanie (step-down). Napięcie zasilania musi być większe od pożądanego napięcia wyjściowego.
• Niewłaściwe podłączenie polaryzacji zasilania uszkodzi układ.
• Urządzenie jest przeznaczone dla doświadczonych elektroników. Wymaga podstawowej wiedzy z elektroniki oraz umiejętności lutowania, oraz łączenia układów. Firma nie ponosi odpowiedzialności za źle wykonaną instalację urządzenia.
• Przed podłączeniem układu docelowego do przetwornicy/stabilizatora należy upewnić się woltomierzem, że ustawione zostało odpowiednie napięcie wyjściowe.
