PANEL WENTYLACYJNY PODBITKI PODWÓJNEJ SZARY

Panel wentylacyjny podwójny Jasno szary 7004

Panel wentylacyjny ma zapewnić przepływ powietrza od okapu do kalenicy. Aby wentylacja była skuteczna, normy określają aby panele wentylacyjne stanowiły około 10% zabudowanej powierzchni okapu.

Panel wentylacyjny jasno szary. Długość 300cm, szerokość krycia 20,3cm, powierzchnia 0,609m2.

Podsufitka jasny szary jest podbitką barwioną w masie. Wygląda jak drewno pomalowane, zachowując fakturę słoi. Powierzchnia podbitki jest półmatowa, jasno szary RAL 7004.

Podsufitki podwójna to kompletny system paneli PCV oraz akcesoriów, kształtek montażowych: listwa startowa, złącze środkowe w kształcie litery H oraz listwy wentylacyjne.

Montaż podbitki może być „skośny” po krokwi lub częściej stosowany „poziomy”. Zawsze jednak powinno montować się podbitkę prostopadle do ściany budynku.

КАК ПРАВИЛЬНО РАССЧИТАТЬ НЕОБХОДИМОЕ КОЛИЧЕСТВО

Оценка необходимого количества софита-это расчет количества секций для установки (ширина вытяжки) мы получим от одной панели длиной 300 см. Учитывая, что часть застройки будет панельной вентиляция. На практике каждая третья панель должна быть перфорированной. Также необходимо рассчитать сумму длина монтажных планок.

1. ИЗГОТОВЛЕНИЕ СОФИТА КРЫШИ (СОФИТЫ )

Софит крыши монтируется на несущей конструкции из деревянных лет с минимальными размерами 25 х 50 мм. Расстояние между годами не должно быть больше 60 см. Конструкция должна быть соответственно выравнивается и пропитывается противогрибковыми средствами. Избегайте установки при температуре ниже 0ºC и выше 30ºC. В процессе монтажа следует помнить о необходимости сохранения соответствующие компенсационные зазоры, которые позволяют тепловые движения панелей и профилей отделочных работ. Расчет величины компенсационных зазоров должен производиться следующим образом шаблон:

ΔL = a x L x Δt

где:

ΔL (мм) - величина зазора расширения

a = 0,08 (мм / МКК ) – коэффициент линейного расширения для ПВХ

L (m ) – длина панели или отделочного профиля

Δt (ΔC ) – разница между температурой установки и максимальной или минимальной температурой окружение. Для расчета следует принять, что минимальная температура окружающей среды составляет-30ºC, а максимум 40ºC.

1.1 примеры выполнения несущей конструкции

1. Pokrycie dachowe.
2. Krokiew.
3. Łaty drewniane.
4. Deska czołowa.
5. Ściana budynku.

1.2. Монтаж следует начинать с установки стартовых планок. Стартовые планки крепить к годам с помощью монтажных зажимов. Крепление делать через каждые 30 см. Соединение стартовых планок выполнить на растение - по схеме, представленной на рисунке ниже.

Примеры крепления стартовых планок:

1. Pokrycie dachowe.
2. Deska czołowa.
3. Krokiew.
4. Łaty drewniane.
5. Ściana budynku.
6. Listwa startowa.
7. ------------------------
8. Obróbka blacharska.

Jako element wykończeniowy może być użyta odpowiednio przygotowana obróbka blacharska deski czołowej.

1.3. Panele podsufitki należy przyciąć na odpowiedni wymiar i rozpocząć montaż wsuwając je w listwy startowe. Każdy kolejny panel montować wsuwając jego pióro we wpust wcześniej zainstalowanego panelu. Mocować do łat konstrukcji nośnej, używając klamerek montażowych.

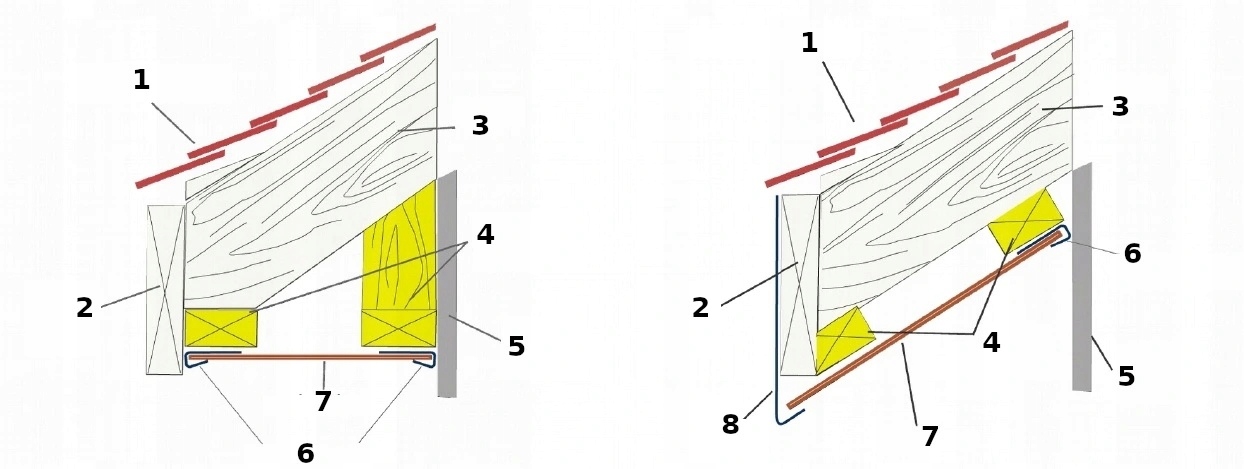

Przykłady mocowania paneli:

1. Pokrycie dachowe.
2. Deska czołowa.
3. Krokiew.
4. Łaty drewniane.
5. Ściana budynku.
6. Listwa startowa.
7. Podsufitka.
8. Obróbka blacharska.

1.4. Do obróbki naroży i innych elementów dachu stosować pozostałe profile wykończeniowe systemu to jest: narożniki zewnętrzne, złącza środkowe.

1.5. Dla uzyskania prawidłowej wentylacji dachu stosować panele wentylacyjne. Montując panele wentylacyjne uzyskujemy szczelinę wentylacyjną o powierzchni 18.000 mm² na 1 metr bieżący panelu wentylacyjnego.
