Kit тюнера эфирного QRP на полосы 1-30MHz DIY

Kit tunera antenowego QRP na pasma 1-30MHz

Tuner antenowy to jedno z podstawowych urządzeń po transceiverze w dobie problemów antenowych.

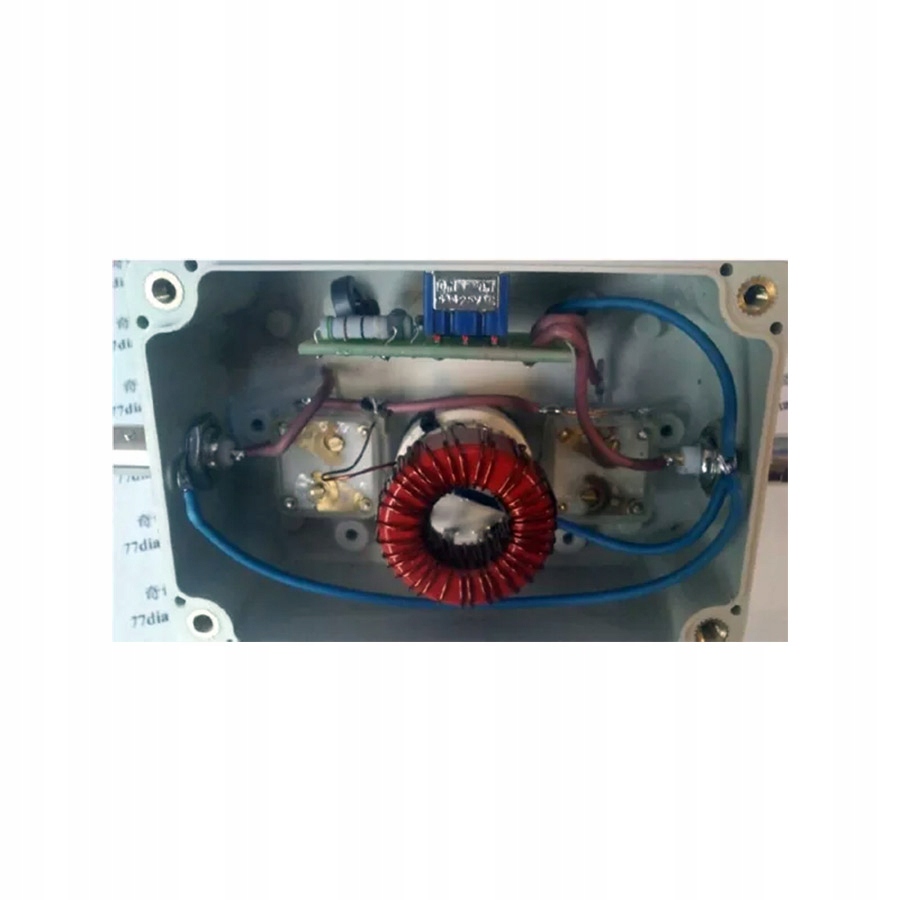

Opisywany kit pozwala na zbudowanie tunera antenowego pracującego w paśmie od 1MHz do 30MHz pozwalających na zestrojenie anten w zakresie 40 - 300 Omów.

Maksymalna moc przenoszona przez tuner to 25W, zaś minimalna moc to 3W.

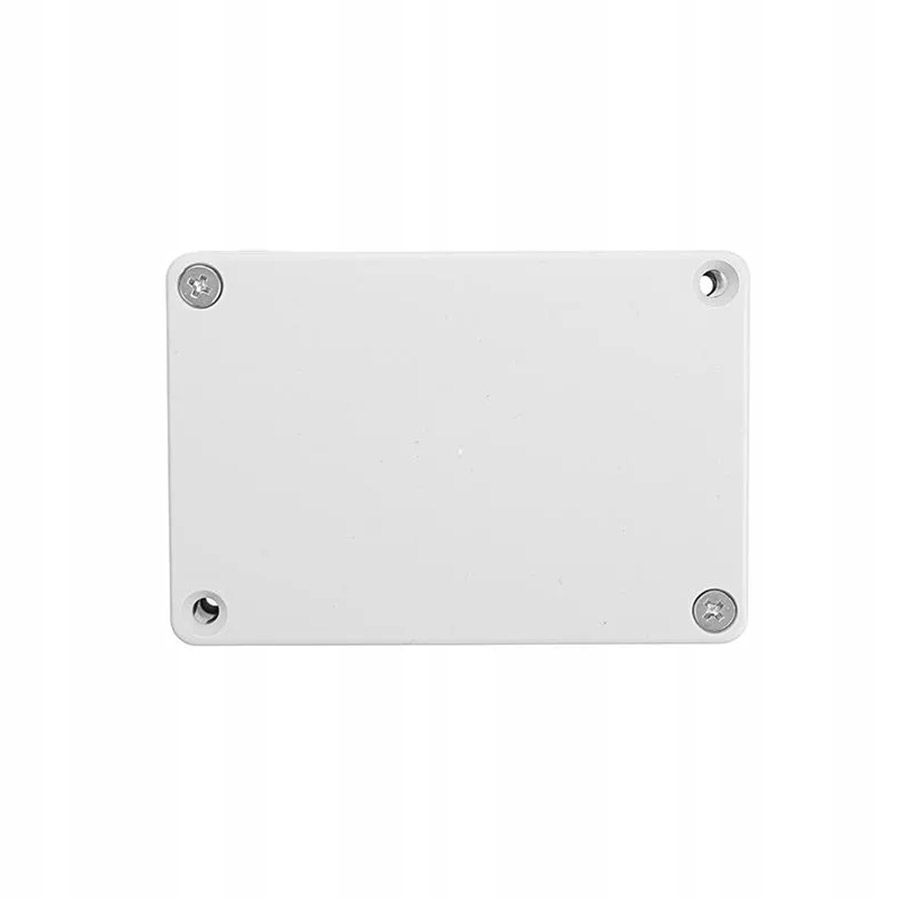

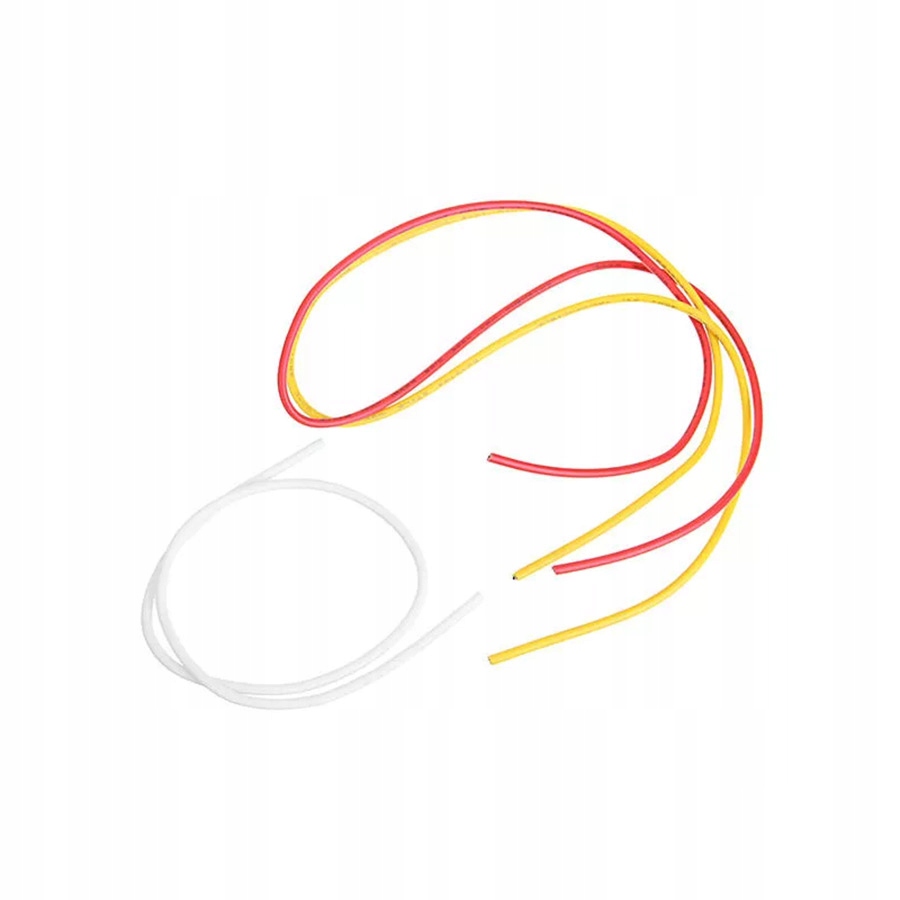

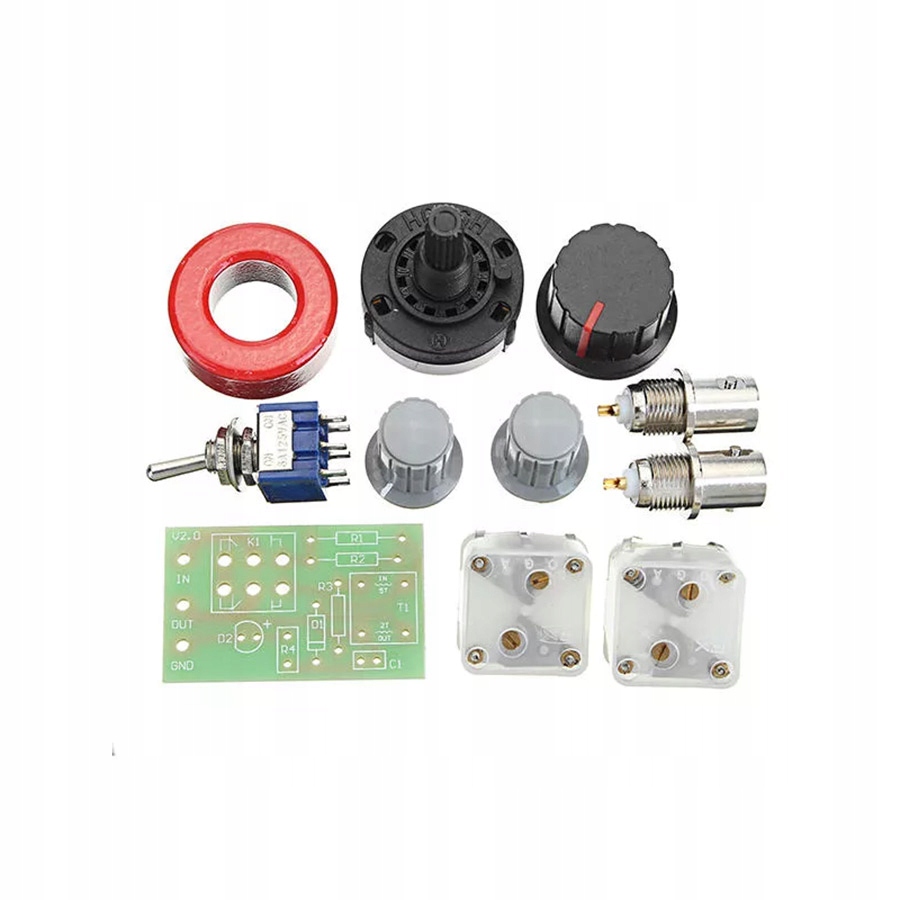

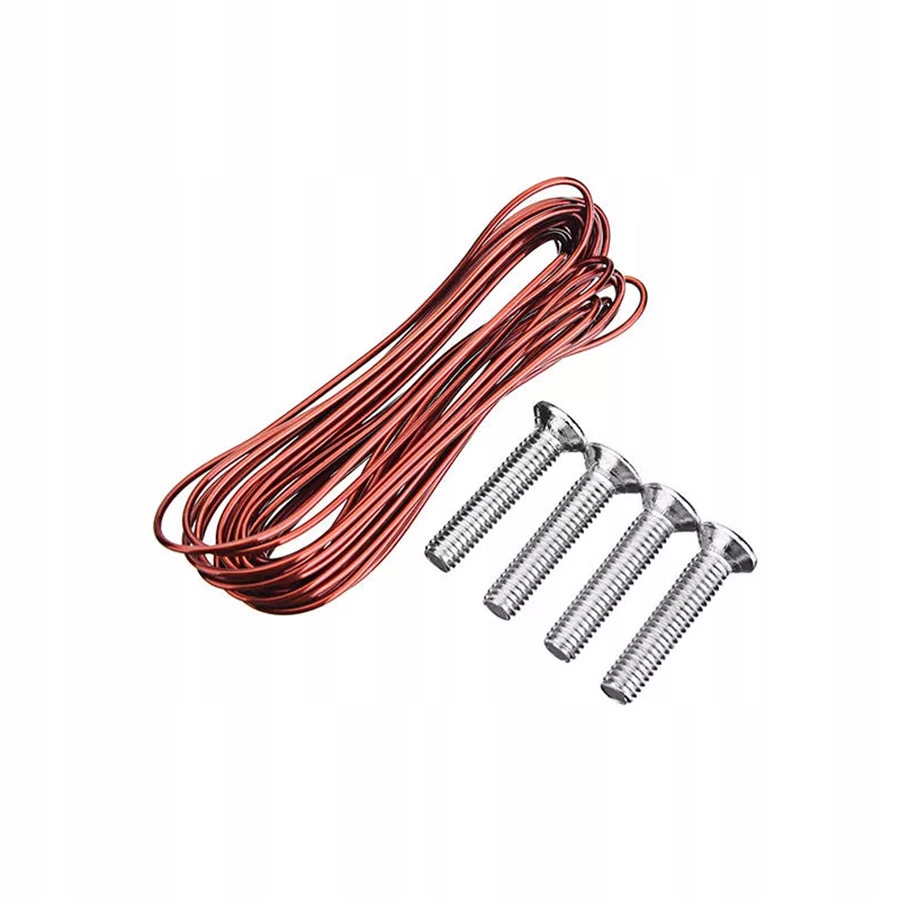

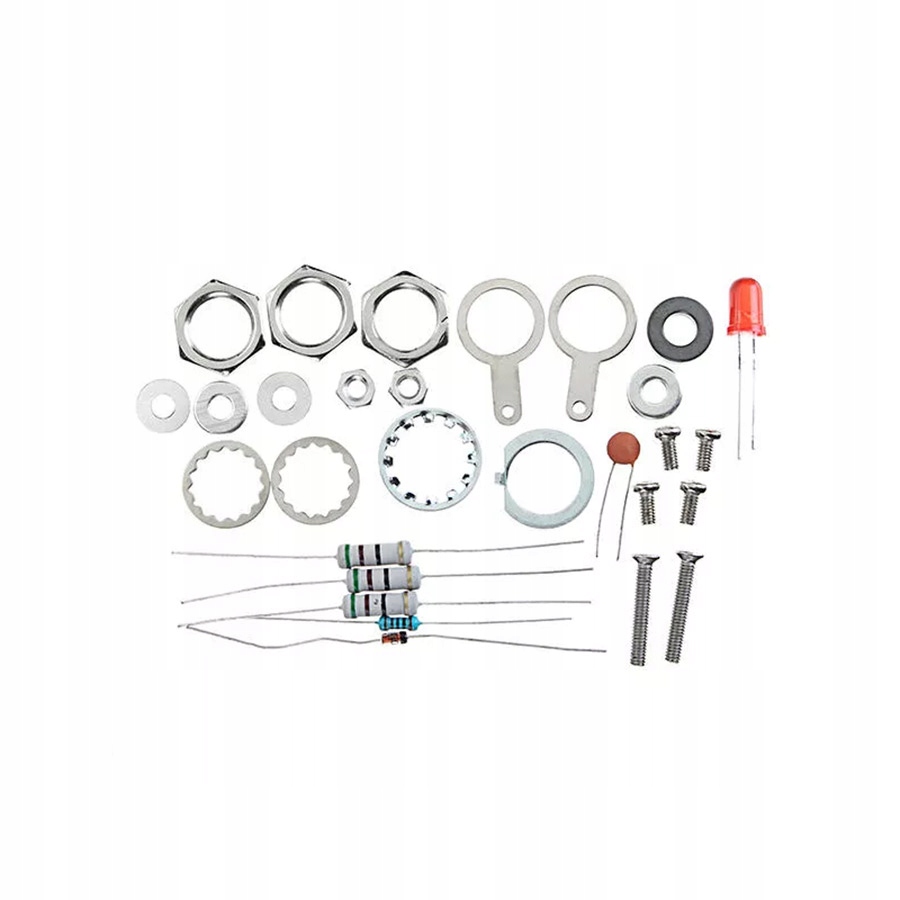

W kicie znajdują się wszystkie elementy potrzebne do jego budowy. Całość umieszczona jest w hermetycznym pudełku.

W komplecie znajdziecie dwa gniazda BNC, jednak nic nie stoi na przeszkodzie aby je wymienić na dowolne inne.

Dane techniczne tunera antenowego:

• Waga:225g
• Rozmiar:86mm * 71mm * 38mm
• Częstotliwość pracy:1 - 30MHz
• Zakres strojenia:40 - 300 Ohm
• Maksymalna moc:< 25W
• Moc potrzebna do właściwego zestrojenia:< 5W

Instrukcję montażu można pobrać tutaj: http://HamRadioShop.pl/pliki/kity/Tuner-QRP-DIY/QRP-Tuner-Diy.pdf
