ПЕЛЕНГАЦИОННЫЙ ТРАНСФОРМАТОР WCZ РАДИОНАМИРНИКА KF

Oferujemy Państwu wyjściowy transformator radionamiernika.

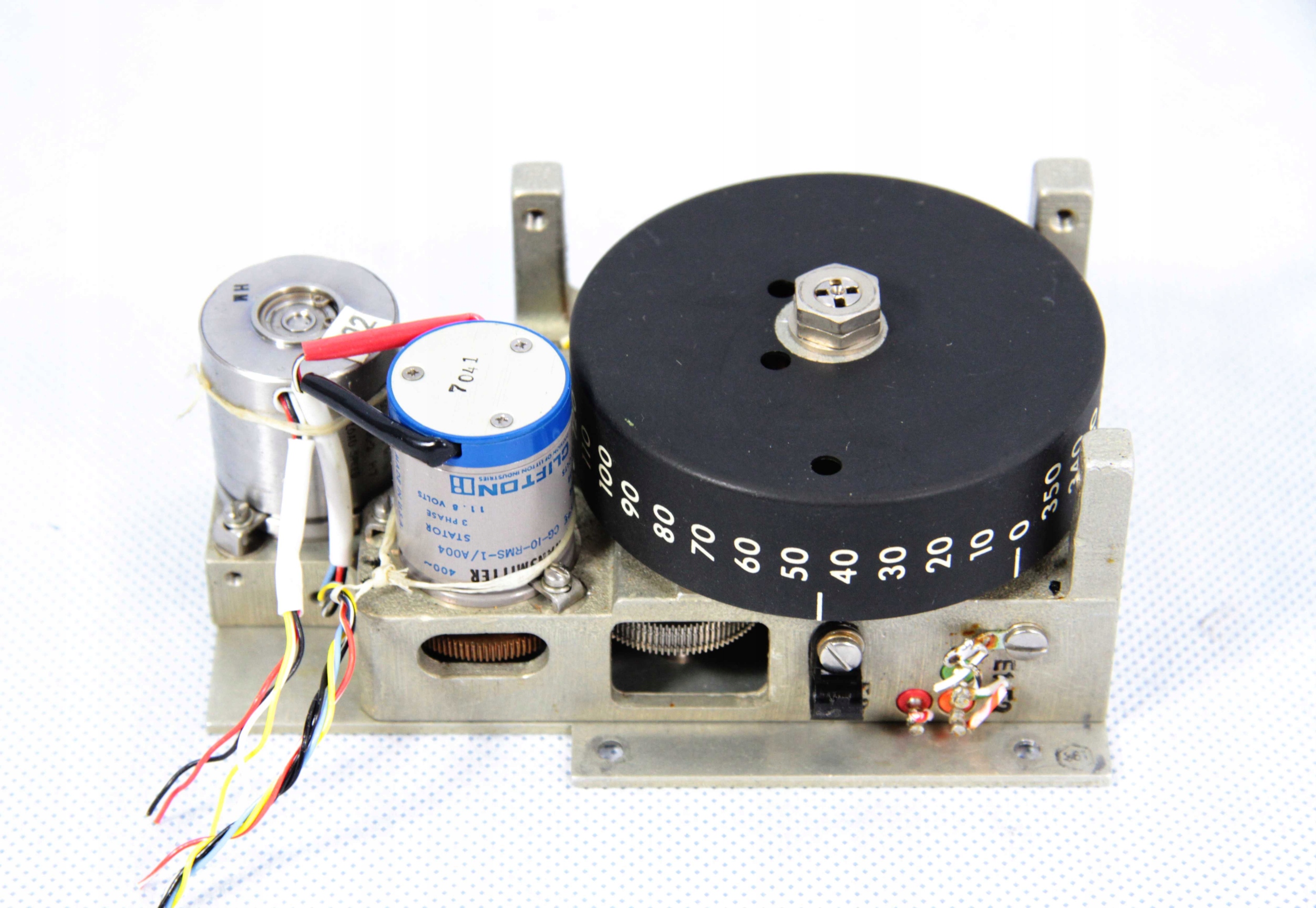

Transformator umożliwiał tworzenie syntetycznej wiązki obrotowej przy wykorzystaniu dwóch anten pętlowych lub czterech anten pionowych.

Na wejście transformatora doprowadzane są  jednocześnie sygnały z dwóch anten N-S oraz E-W

Sygnały są podawane na uzwojenia stojana który jest wykonany na specjalnym rdzeniu ferrytowym.

Wewnątrz niego obraca się wirnik ferrytowy z pojedynczym uzwojeniem sygnałowym.

Wirnik napędzany jest przez dwuuzwojeniowy silnik prądu zmiennego 400Hz

Kąt obrotu zdejmowany jest z miniaturowego selsyna - resolvera

Cały podzespół został wykonany do miniaturowego radionamiernika pracującego w zakresie 100kHz do 7MHz

Dzięki takiemu rozwiązaniu technicznemu nie ma potrzeby mechanicznego obracania anten odbiorczych oraz możliwe jest skanowanie wiązką o wiele precyzyjniej niż za pomocą anteny obrotowej.

Cały podzespół wykonany jest ekstremalnie solidnie, jest to mistrzostwo inżynierii lat 70

Wirnik namiernika posiada możliwość ciągłego obrotu w zakresie 0-360° bez punktów zerowych oraz konieczności powrotu.

Sygnał z wirnika odprowadzany jest przez złote ślizgacze i szczotki z metalu szlachetnego.

Cała przekładnia zębata jest metalowa, koła wykonane są z brązu i są łożyskowane w miniaturowych łożyskach kulowych.

Tłumienie przejścia transformatora wynosi od 1,8dB do ok.6dB w górnej części zakresu.

Maksymalne tłumienie ( sygnał odbierany z drugiej cewki) wynosi ok.30-40dB w zależności od pasma.

Rzeczywiste minimalne tłumienie jest mniejsze niż wynosi z pomiaru na zdjęciu, wynikało to z metodologii pomiaru, gdyż transformator mierzony był taka jak splitter tzn. zasilane na wirnik, odbiór sygnału z jednego uzwojenia stojana, drugie uzwojenie obciążone rezystorem.

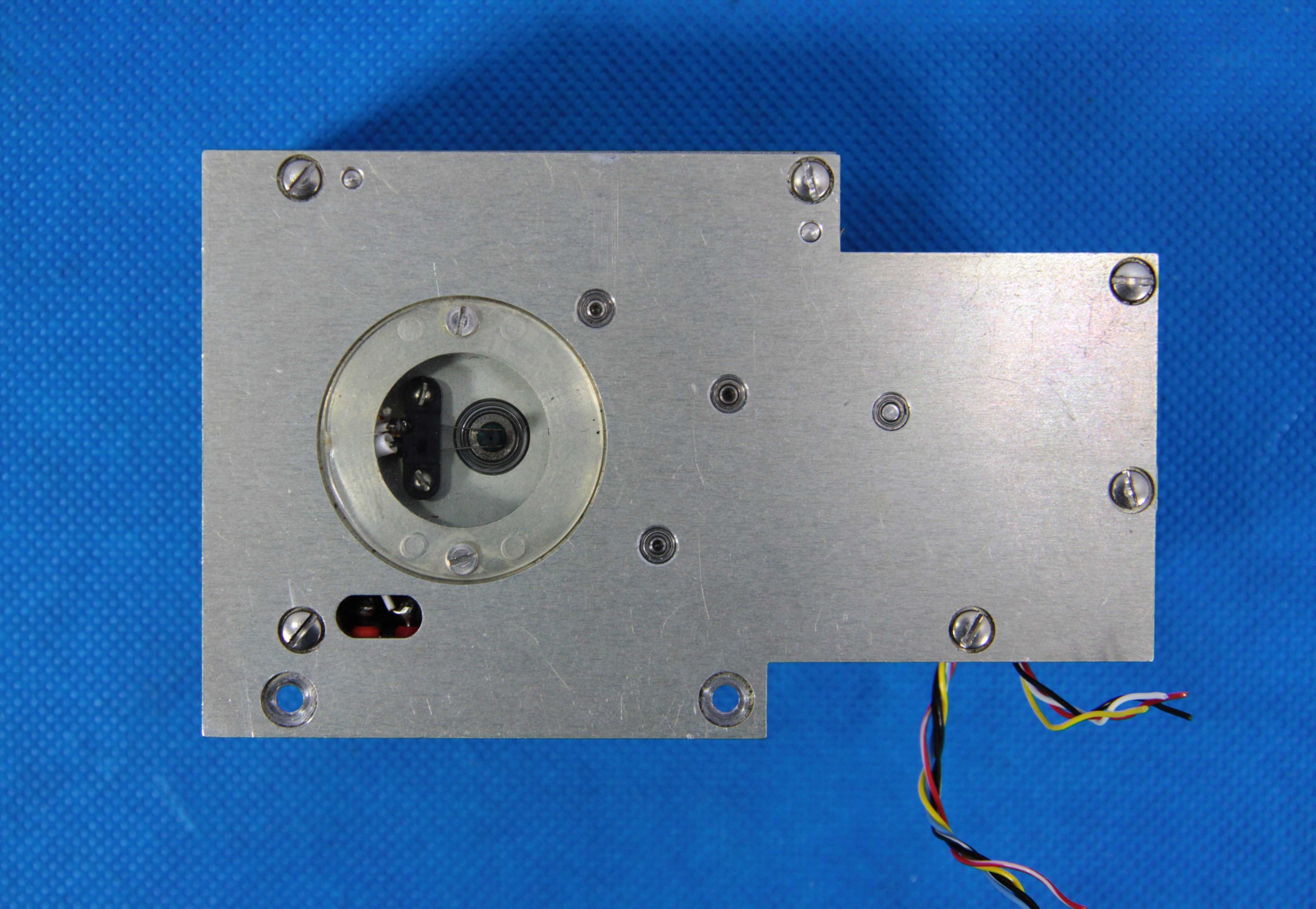

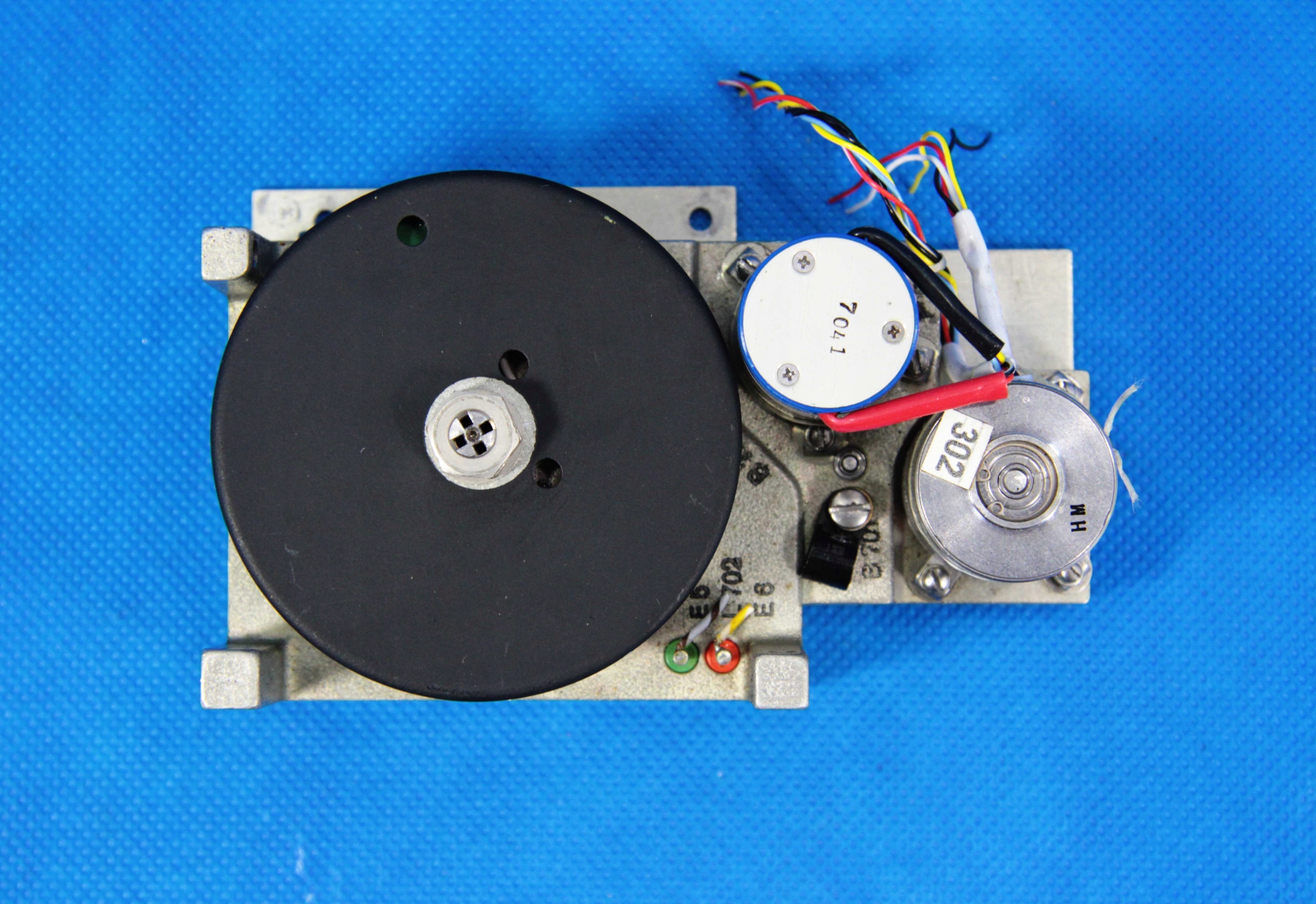

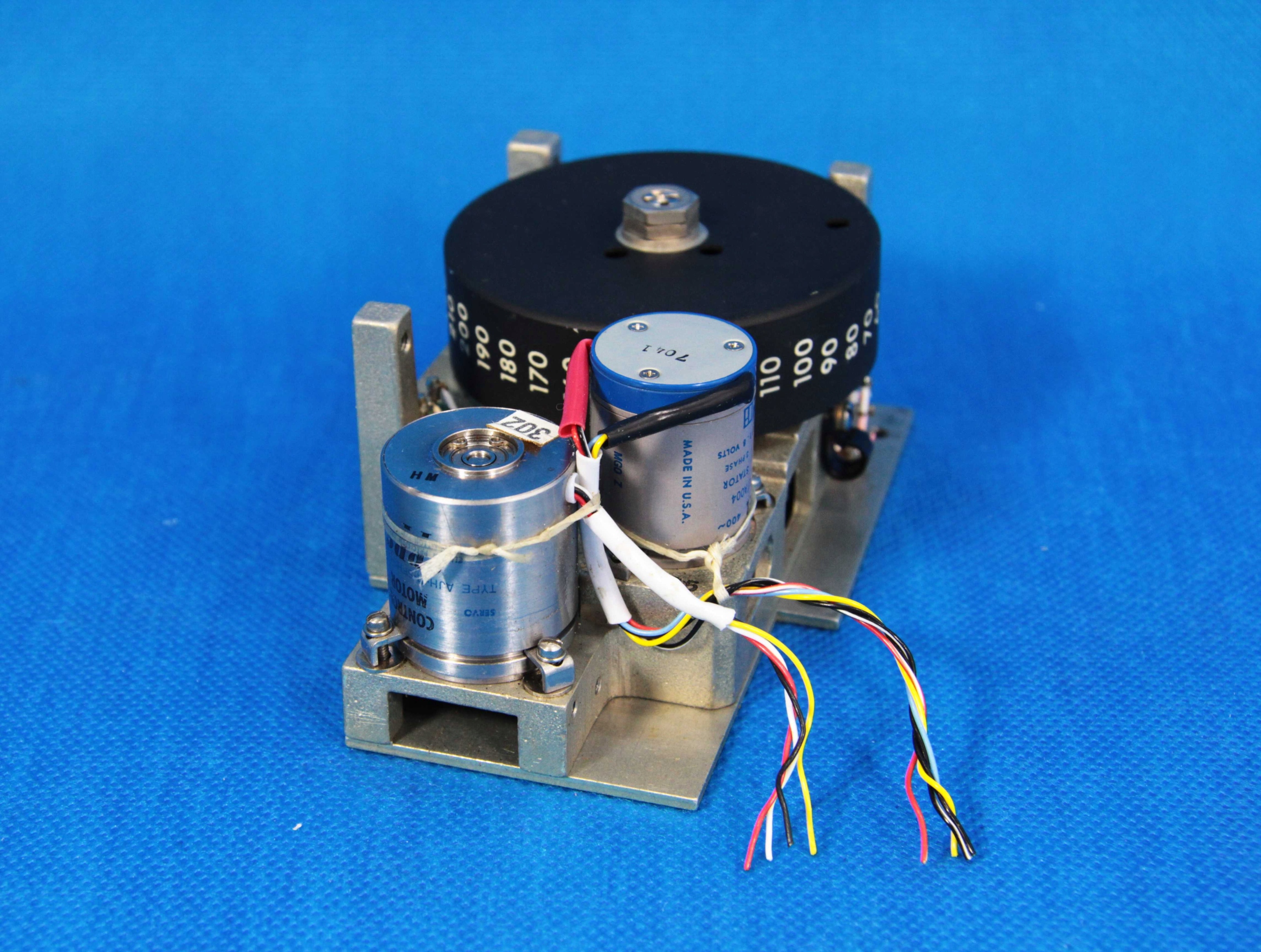

Całkowite wymiary podzespołu: 120x75x50 mm

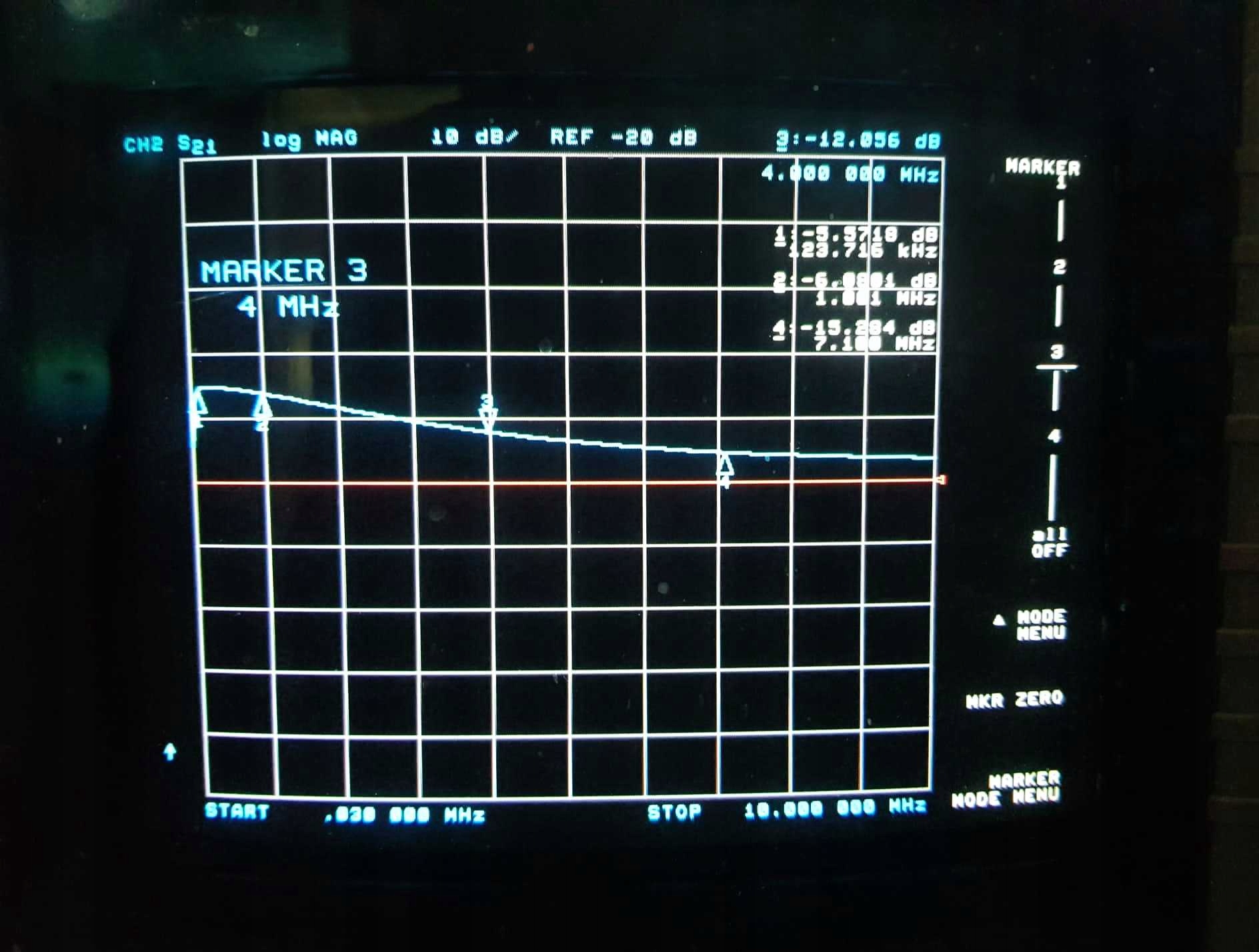

Wykresy i charakterystyki na zdjęciach, schemat aplikacyjny na skanie.

Oryginalny napęd można bez problemu przerobić na obrót ręczny lub za pomocą małego silniczka DC do odbioru kąta obrotu można zastosować enkoder lub potencjometr wieloobrotowy.

Oferowany podzespół jest sprawy, w idealnym stanie technicznym.

Udzielamy gwarancji rozruchowej
