Трехфазный счетчик энергии EASTRON SMART X96 5A

Умный счетчик энергии EASTRON SMART X96-5A один/трехфазный, 96 мм x 96 мм, 1 / 5а

• Сертификат MID к классу C (0,5%) точности.
• Дизайн и протестирован в Великобритании независимой лабораторией.
• 1 / 5A питание трансформатором тока индивидуальные гармоники до уровня 63 (класс 1).
• Внутренний трехфазный источник питания.
• Хорошо видимый дисплей с подсветкой .
• Программируемый обратный поток для установки трансформаторов справа/слева токовый выключатель.
• Встроенные Modbus и импульсные выходы.

Smart X96-5-это высокоточный многофункциональный измеритель мощности, который является традиционным проводным измерителем, питаемым от трансформатора тока 1 / 5а.

Настраиваемый для систем 1p2w, 3p3w и 3p4w и поддерживает широкий диапазон параметров измерения, таких как амперы, вольт, мощность, мощность и требования к току (варианты скользящего и постоянного масштабирования), коэффициент мощности, импортные и экспортированный кВтч, индивидуальные гармоники, порядок фаз и сводная страница этапа. Это один из самых удобных многофункциональных измерителей мощности на рынке, от установка для конечного использования. В большинстве установок типично, что трансформаторы токаустановлен на левой стороне выключателя так, чтобы P1 был направлен в правую сторону. Возможно тем не менее, также установка трансформатора тока с правой стороны, с P2, направленным на выключателя. Это возможно благодаря возможности обратного потока через счетчик для исправить этот тип приложения.

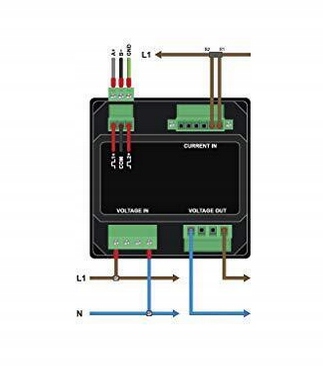

SMART X96-5 требует для работы входов сетевого напряжения и внешних трансформаторов тока, он питается от внутреннего трехфазного трансформатора, это означает, что в случае выхода из строя одной из фаз счетчик останется включенным и не потребует внешнего вспомогательного устройства для доставки. Измеритель Smart X96 - 5 поставляется в стандартной комплектации с RS485 Modbus RTU и двойные импульсные выходы.

• Напряжение между фазой и нейтралью (V)
• Межфазное напряжение (V)
• Фазовый ток (А)
• Индивидуальные Гармонические Усилители (63. уровень)
• Индивидуальные вольт гармоника (63 уровня)
• Частота (Гц) коэффициент мощности (PF)
• Актуальные максимальный спрос (MD A)
• Максимальная потребляемая мощность (MD kW)
• Мочь активная (кВт) реактивная мощность (квар)
• Кажущаяся мощность (кВа) импорт активной энергии (кВтч)
• Экспорт активной энергии (кВтч)
• Общая активная энергия (кВтч)
• Импортная реактивная энергия (кварх)
• Экспорт реактивной энергии (kVArh)
• Полная реактивная энергия (кварх)
• Указание порядка фаз

Сертификаты и стандарты

MID EN50470-1 i EN50470-3 klasa B i C

EMC: EN61326-1 i EN61326-2-3

LVD: EN61010-1 i EN61010-2-3

IEC / EN62052-11: 2003 класс 0.5 s
