Предметом продажи является:

Zestaw montażowy do napełniania butli 11 kg w kamperach w Polsce i krajach , w których obowiązuje system DISCH. Zawór tankujący montujemy w okolicy przechowywania butli. Zawór tankujący wyposażony jest w zawór zwrotny. Przy odłączeniu pistoletu gaz nie cofnie się.

Zestaw zawiera zawór kulowy trójdrożny. Przy tankowaniu butli otwieramy przelot z zaworu tankującego do butli (wyjście na instalacje jest zamknięte). Po zatankowaniu kurek zaworu przekręcamy o 180 stopni. Otwieramy w ten sposób drogę gazu z butli do instalacji, a zamykamy powrót gazu z butli w kierunku wlewu.

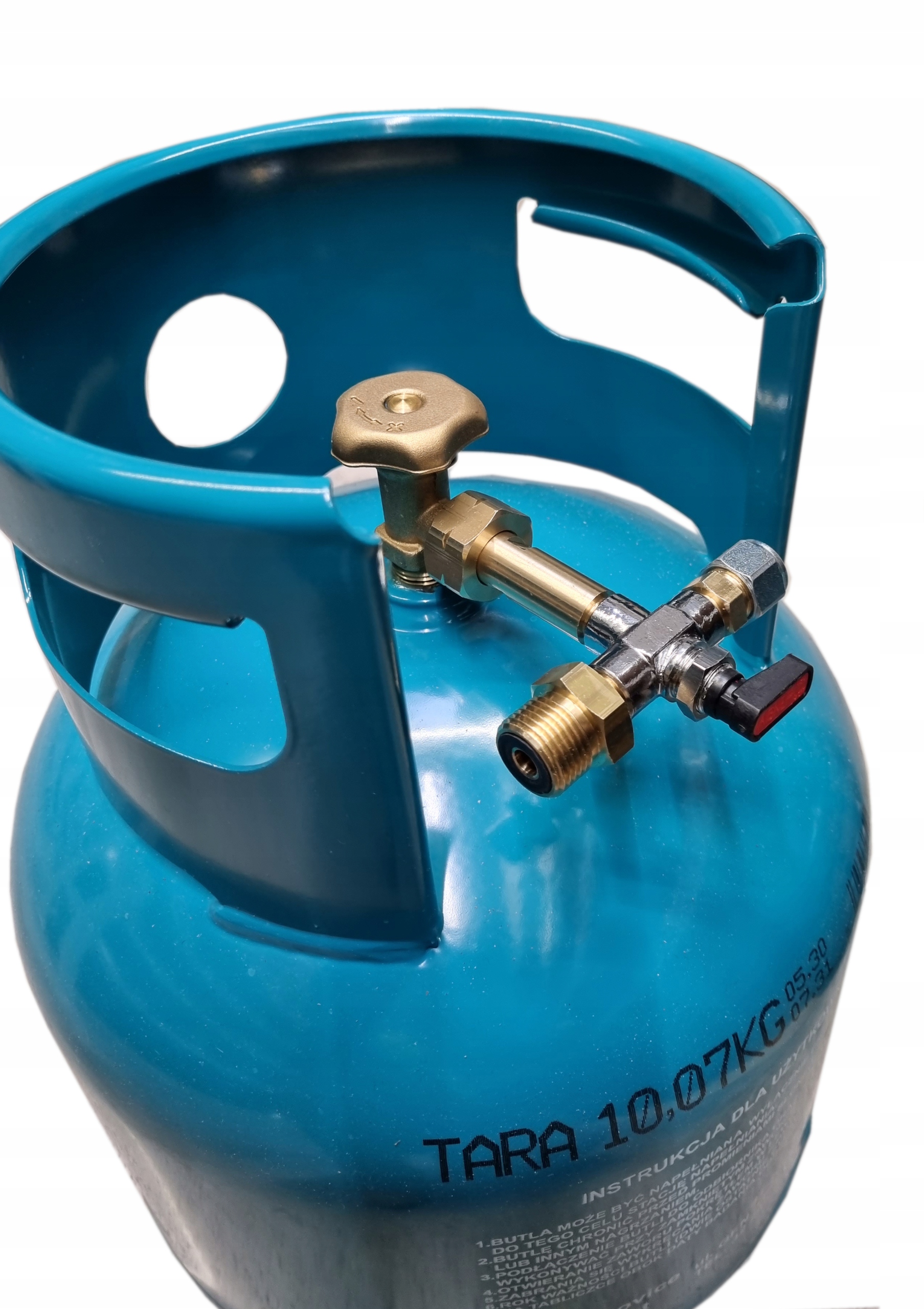

Zestaw sprzedawany jest tak jak widać na zdjęciu. W ten sposób można indywidualnie dobrać długość odcinków przewodu gazowego.

W skład wchodzi:

• Komplety zawór tankujący
• Przewód gazowy PCV (2 mb)
• Zawór kulowy trójdrożny
• Wspornik wlewu
• Uszczelka butli (jako gratis)

Do zestawu może być dołączany zawór tankujący innego producenta ( w zależności od dostępności na rynku)

Как работает клапан:

В этом положении мы открываем поток газа Летучей фазы из резервуара в установку.

В этом положении поток газа жидкой фазы от заправочного клапана к баллону открыт (заправка). Выход газа для установки закрыт.

В этом положении вход и выход газа закрыты.

BARDZO WAŻNE!!!

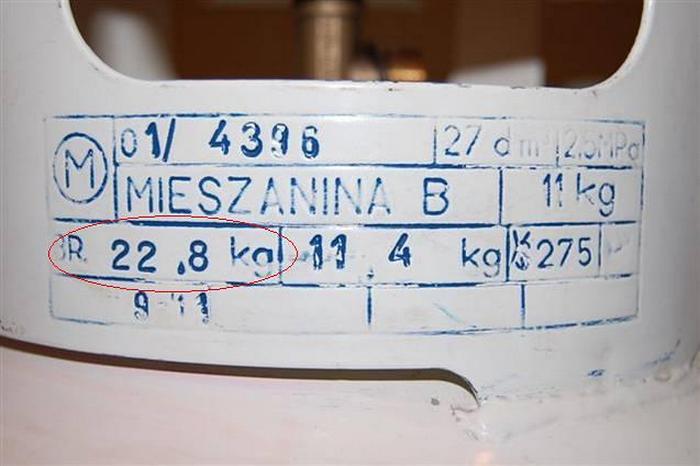

Połączenie butli z przewodem musi być szczelne. Gaz propan butan charakteryzuje się bardzo dużą rozszerzalnością cieplną. To oznacza, że niewielki wzrost temperatury otoczenia powoduje duże zwiększenie objętości gazu. Dlatego ważne jest nie przetankowywanie butli. Do zupełnie pustej butli 11 kg możemy nalać nie więcej niż 19 litrów gazu. Wskazane jest stosowanie wagi podczas napełniania butli. Na tabliczce znamionowej jest podana waga brutto (masa butli plus 11 kg gazu). Podczas nalewania gazu nie można przekroczyć tej wagi

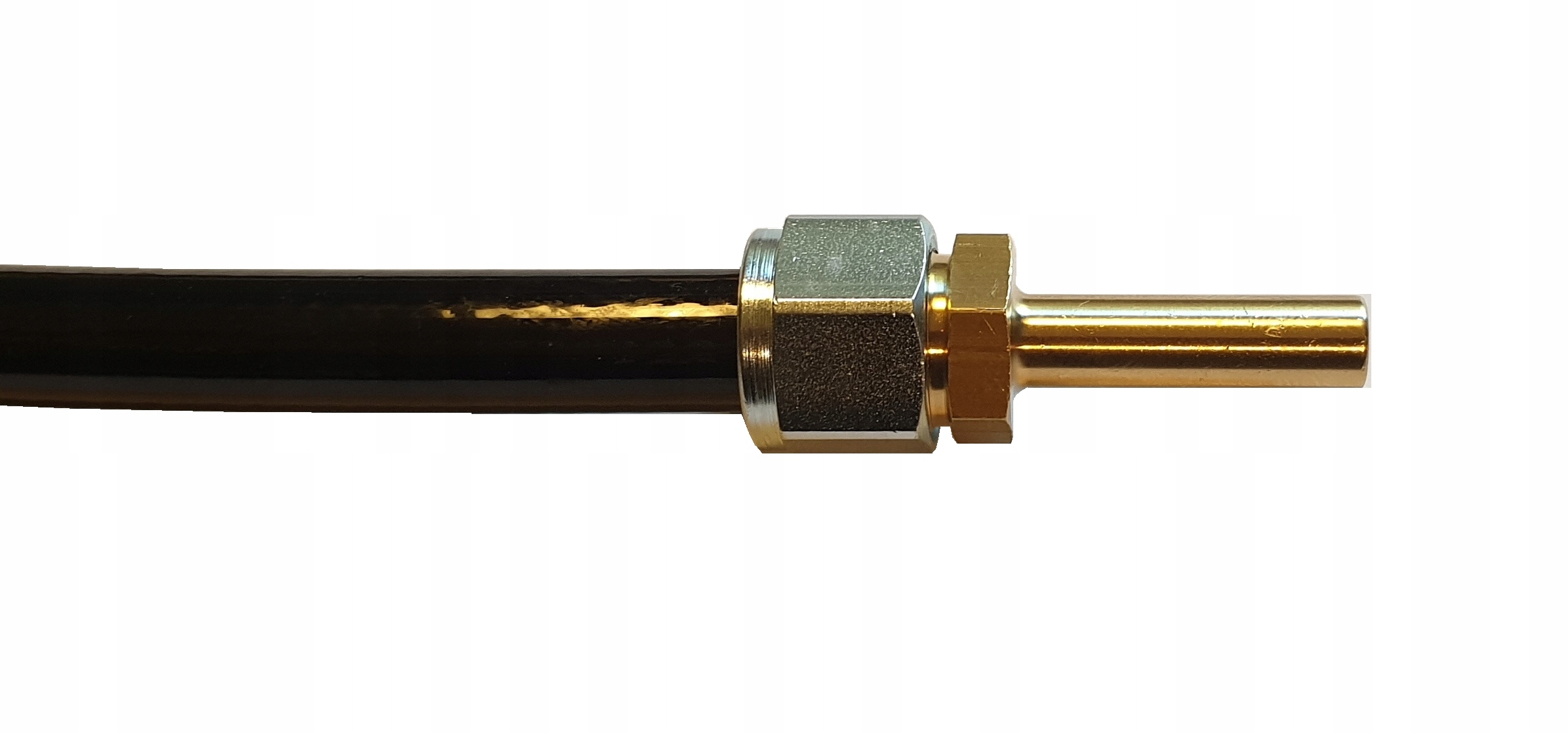

Как подключить разъем с проводом ?

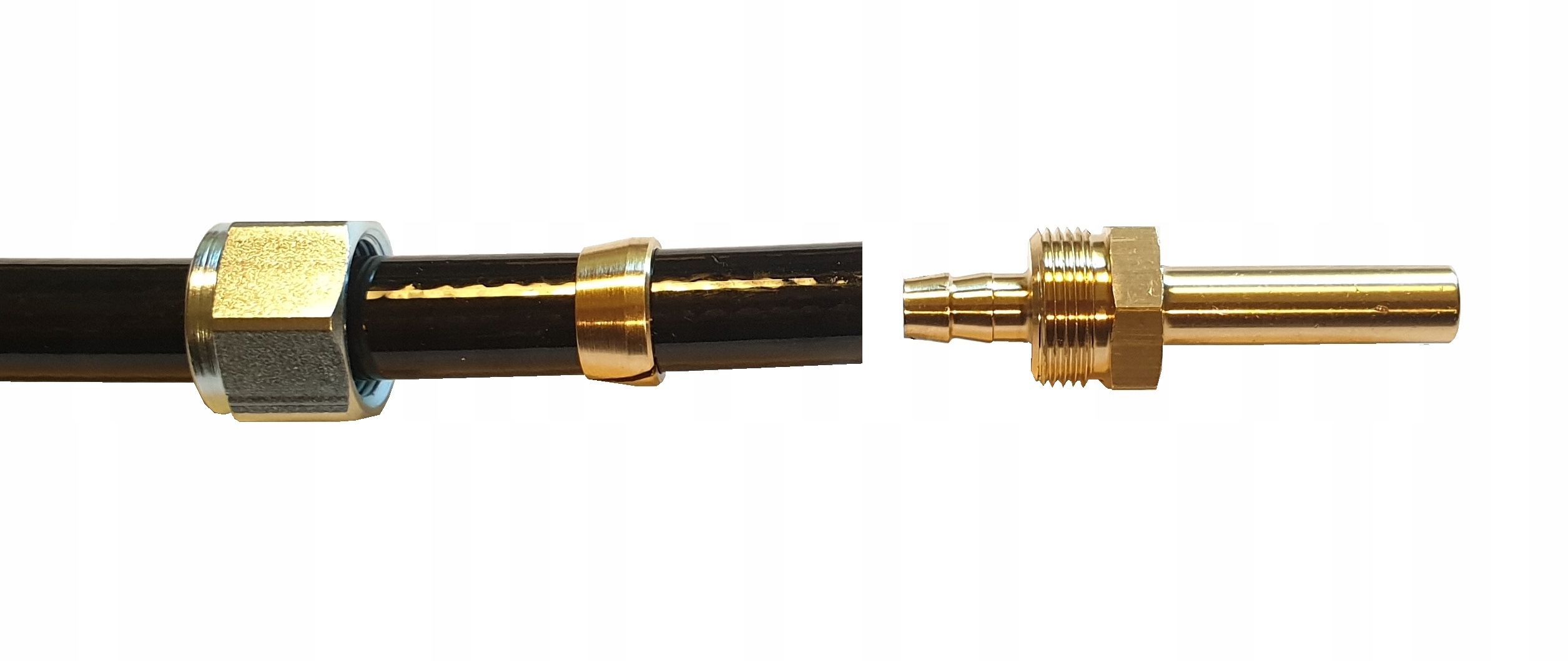

На провод мы нашли прижимную гайку, а затем кольцо так, как показано на фото. Затем нажмите патрубок для кабеля

i skręcamy całość. W ten sposób uzyskamy szczelne połączenie.

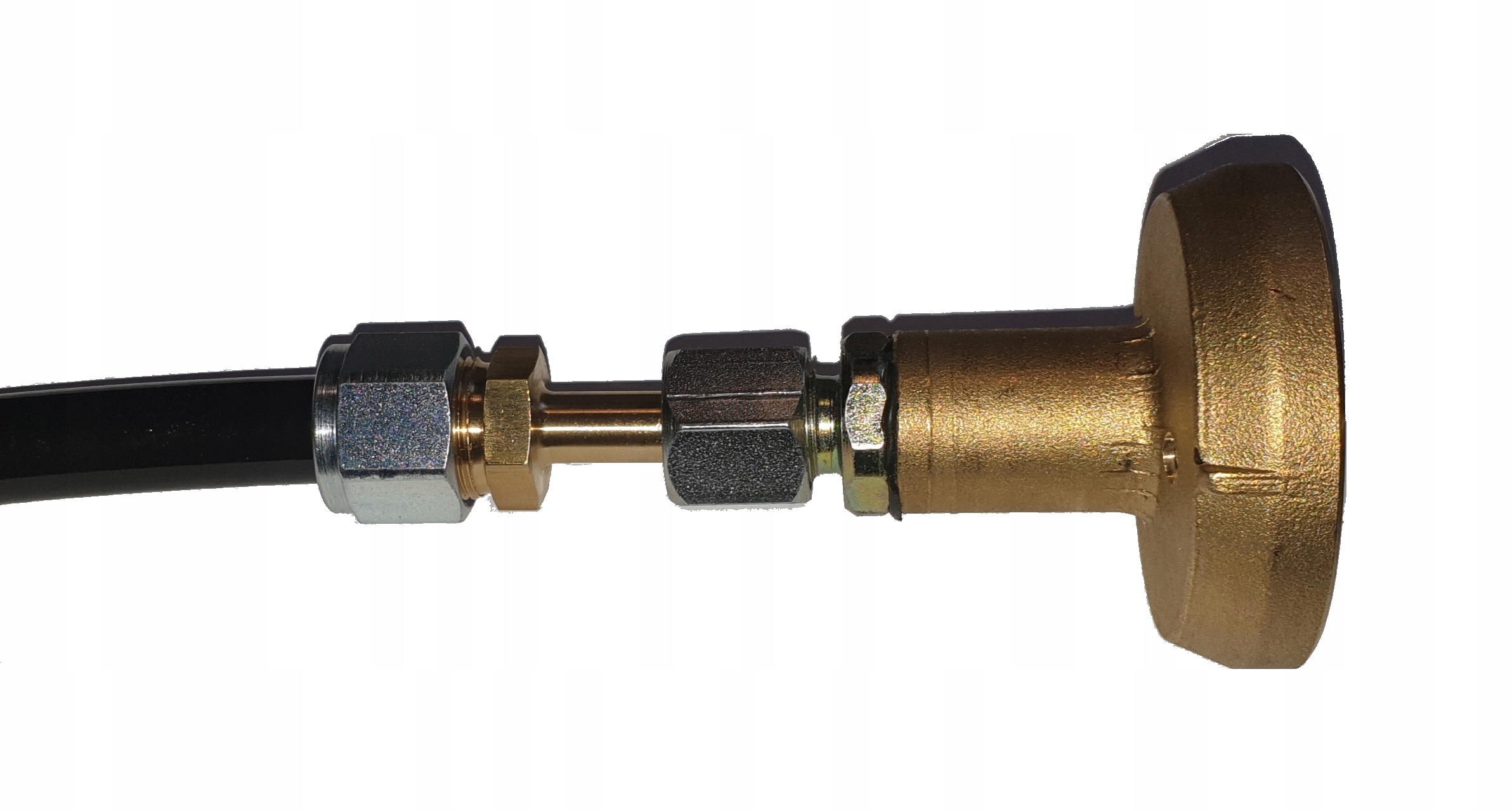

Jak połączyć wlew z przewodem

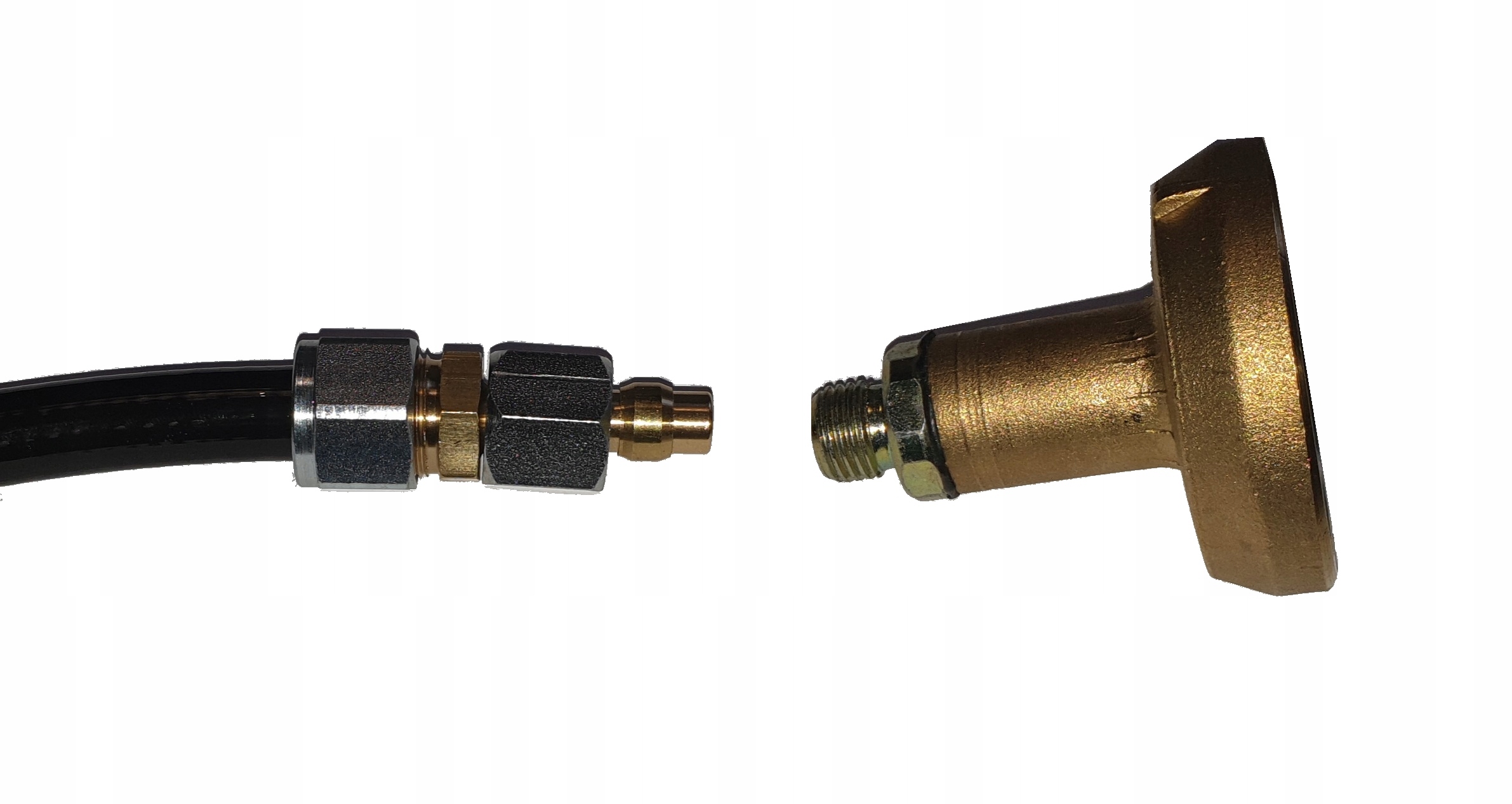

Все компоненты соединяем в порядке, как показано на картинке

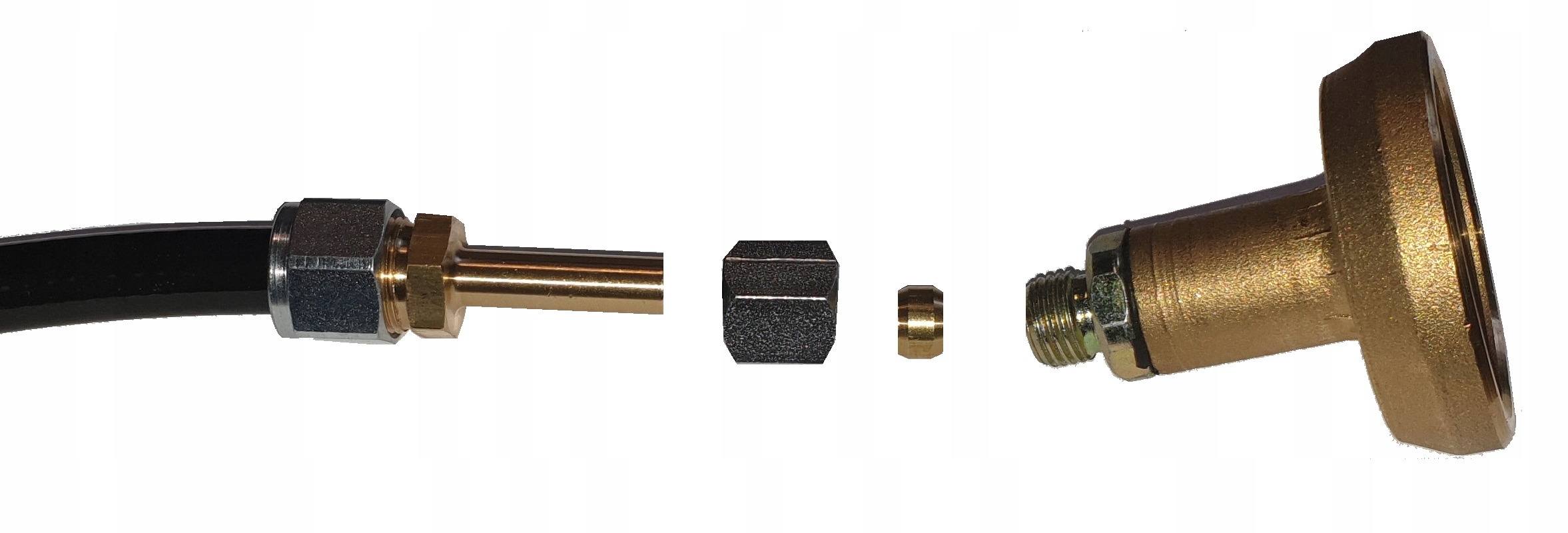

На трубку fi 8 сначала перемещаем прижимную гайку, а затем ствол уплотняя. Лицо мы вкладываем клапана.

В конце поворачиваем и получаем герметичное соединение.

Желаю вам отличных путешествий и много-много пережить. В ширину!!!!
