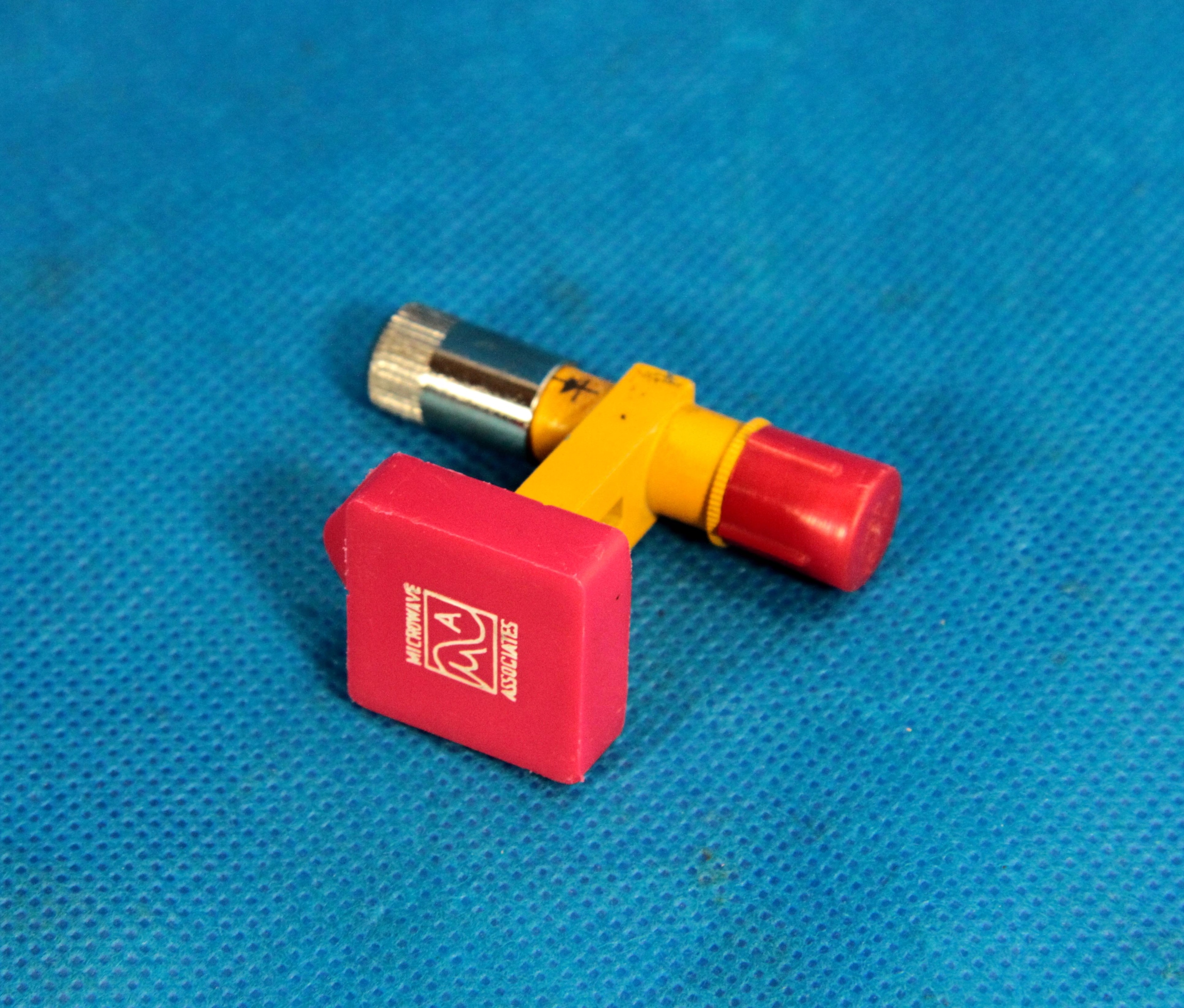

MIESZACZ HARMONICZNYCH DETEKTOR 18-26,5GHz USA

Oferuję Państwu moduł mieszacza harmonicznych przeznaczony do rozszerzania zakresu analizatorów widma i mierników częstotliwości.

Moduł wykorzystuje sygnał heterodyny o wielokrotnie niższej częstotliwości którego jednoczesne powielanie i mieszanie występuje w diodzie wbudowanej w falowód.

Urządzenie może być wykorzystywane również jako precyzyjny detektor mocy.

Na kołnierzu falowodu nałożona jest cienka warstwa dielektryka.

Również śruby mocujące przechodzą przez tuleje izolacyjne.

Dzięki temu możliwa jest praca z polaryzacją diody.

Podzespół został wykonany do sprzętu wojskowego, jest bardzo wysokiej jakości.

Falowód wewnątrz jest złocony.

Dane techniczne:

- zakres pracy 18-26,5GHz

- rozmiar falowodu: WR42 10,6x4,3 mm

- typ diody 1N26

- złącze p.cz. typu BNC
