Токарный станок CORMAK TORNADO 400 (400X1000)

Główne zalety:

• Wzmacniana, ożebrowana powierzchnia łoża tokarni zapewnia maksymalną redukcję wibracji. Dodatkowo łoże precyzyjnie szlifowane, hartowane.

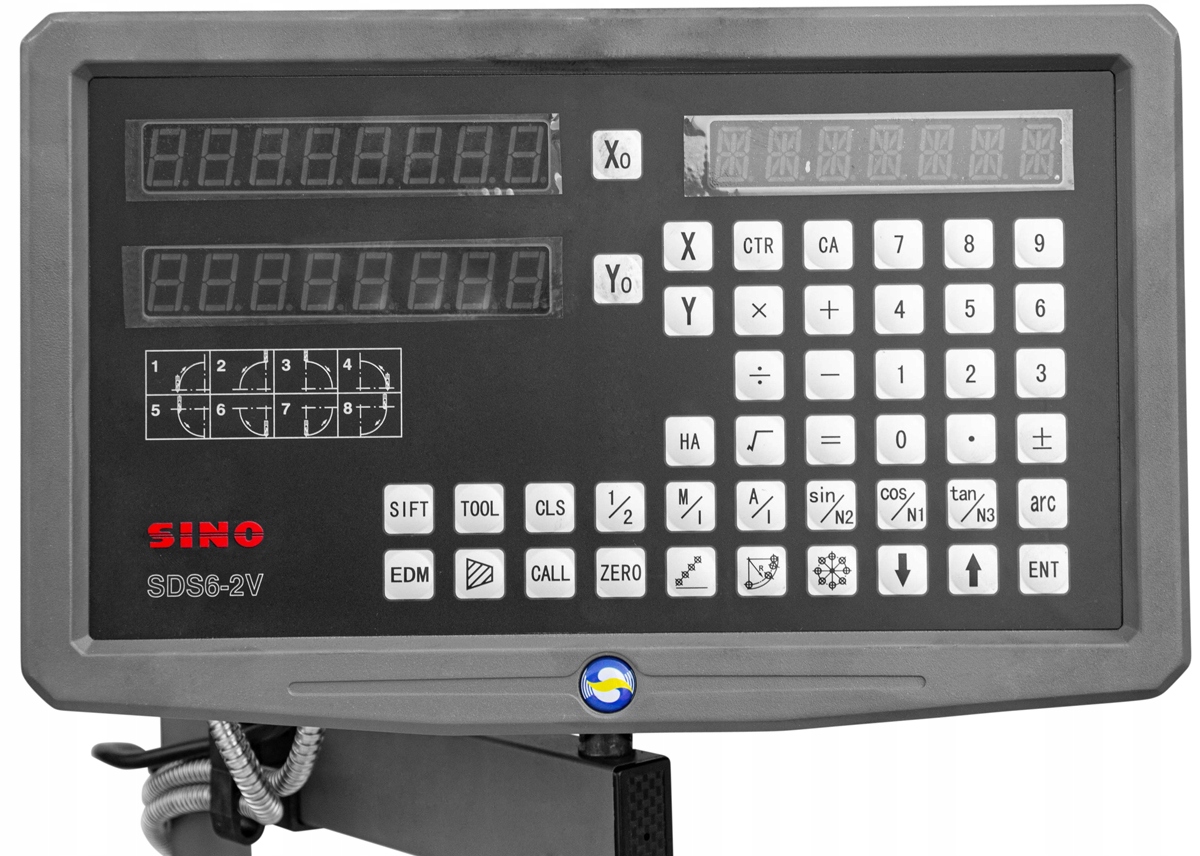

• Odczyt cyfrowy działa w dwóch osiach ruchu wzdłużnego i poprzecznego suportu. Przetworzony sygnał elektroniczny z linijek optycznych wizualizuje uzyskane wartości z ruchów wzdłuż osi na ekranie cyfrowym.
• Tokarka wyposażona w wysokojakościowy i wzmocniony system łożysk wrzeciona.
• Optymalne wyniki pracy zapewnia duży przelot wrzeciona 52 mm.
• Hartowane i szlifowane koła zębate w przekładni wrzeciona.
• Odpowiednia szerokość łoża 218 mm zapewnia stabilne i precyzyjne warunki pracy.
• Wyposażona w śrubę pociągową oraz wałek pociągowy do toczenia gwintów i posuwu automatycznego wzdłużnego i poprzecznego.
• Łatwa regulacja prędkości obrotów wrzeciona oraz posuwu automatycznego z ergonomicznego panelu sterowania na przekładnie. Blokada wyboru posuwu przez śrubę pociągową lub za pomocą wałka.
• Regulowane sprzęgło przeciążeniowe na wale pociągowym.
• Możliwość obróbki dużego zakresu gwintów bez konieczności wymiany kół zmianowych w gitarze. Szeroka gama toczonych gwintów: metryczny (32) 0,4-7 mm/obr, calowy (36) 4-60 T.P.I,  modułowy (22) 0,4-3 mm, gwint D.P. (28) 8-84 D.P.  Toczenie gwintów prawych i lewych.
• Zegar do toczenia gwintów przeznaczony do dokładnego liczenia zwojów. Funkcja ma zaoszczędzić czas, by w kilku przejściach można było odkręcić nakrętkę śruby pociągowej i ręcznie oraz szybko przywrócić suport do pierwotnej pozycji.
• Łoże posiada wymienny mostek do toczenia elementów o większym gabarycie, np.: tarczy. Ten model tokarki pozwala na obróbkę o maksymalnej średnicy 520 mm z wyjętym mostkiem.
• Wysuwana szuflada na wióry oraz szuflady na narzędzia dla lepszej i efektywniej pracy.
• Bogate wyposażenie w standardzie: 3-sz. + 4-sz. uchwyty + tarcza calowa.

PARAMETRY TECHNICZNE:

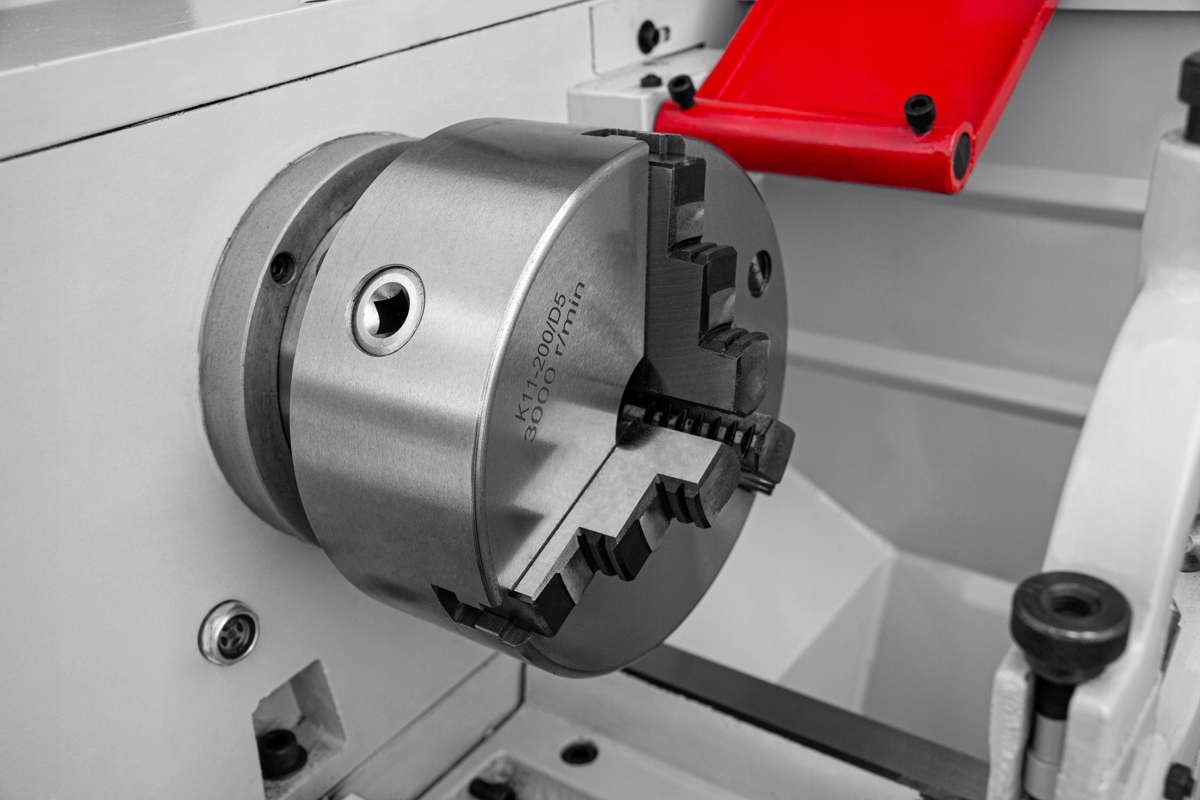

• Uchwyt 3-szczękowy: 200 mm
• Maksymalna średnica toczenia nad łożem: 400 mm
• Średnica toczenia nad suportem: 250 mm
• Średnica toczenia w wybraniu mostka: 520 mm
• Długość toczenia w kłach stałych: 1000 mm
• Maksymalna długość zainstalowanej części (uchwyt tok./kieł st.): 920 mm
• Zakres przesuwu sań górnych: 125 (0,02) mm
• Zakres przesuwu poprzecznego: 240 (0,04) mm
• Zakres przesuwu wzdłużnego: 750 (0,2) mm
• Szerokość łoża: 218 mm
• Przelot wrzeciona: 52 mm
• Zakres posuwu poprzecznego: (40) 0,011-0,276 mm/obr
• Końcówka wrzeciona: D5 CAMLOCK
• Stożek wrzeciona: MK6
• Wymiary imaka tokarskiego: 90 x 90 x 30 mm
• Maksymalne wymiary narzędzia: 20 x 20 mm
• Prędkości wrzeciona: 18 zakresów (I/II) 65 - 1810 obr./min
• Zakres prędkości wrzeciona: (I) 100, 280, 300, 360, 500, 840, 1095, 1400, 1810  obr./min, (II) 65, 180, 200, 235, 330, 550, 700, 910, 1200 obr./min.
• Gwint metryczny: (32) 0,4 - 7 mm/obr.
• Gwint calowy: (36) 4 - 60 T.P.I.
• Gwint modułowy: (22) 0,4 - 3 mm
• Gwint D.P.: (28) 8 - 84 D.P.
• Zakres posuwu wzdłużnego: (40) 0,053 - 1,291 mm/obr.
• Zakres posuwu poprzecznego: (40) 0,011 - 0,276 mm/obr.

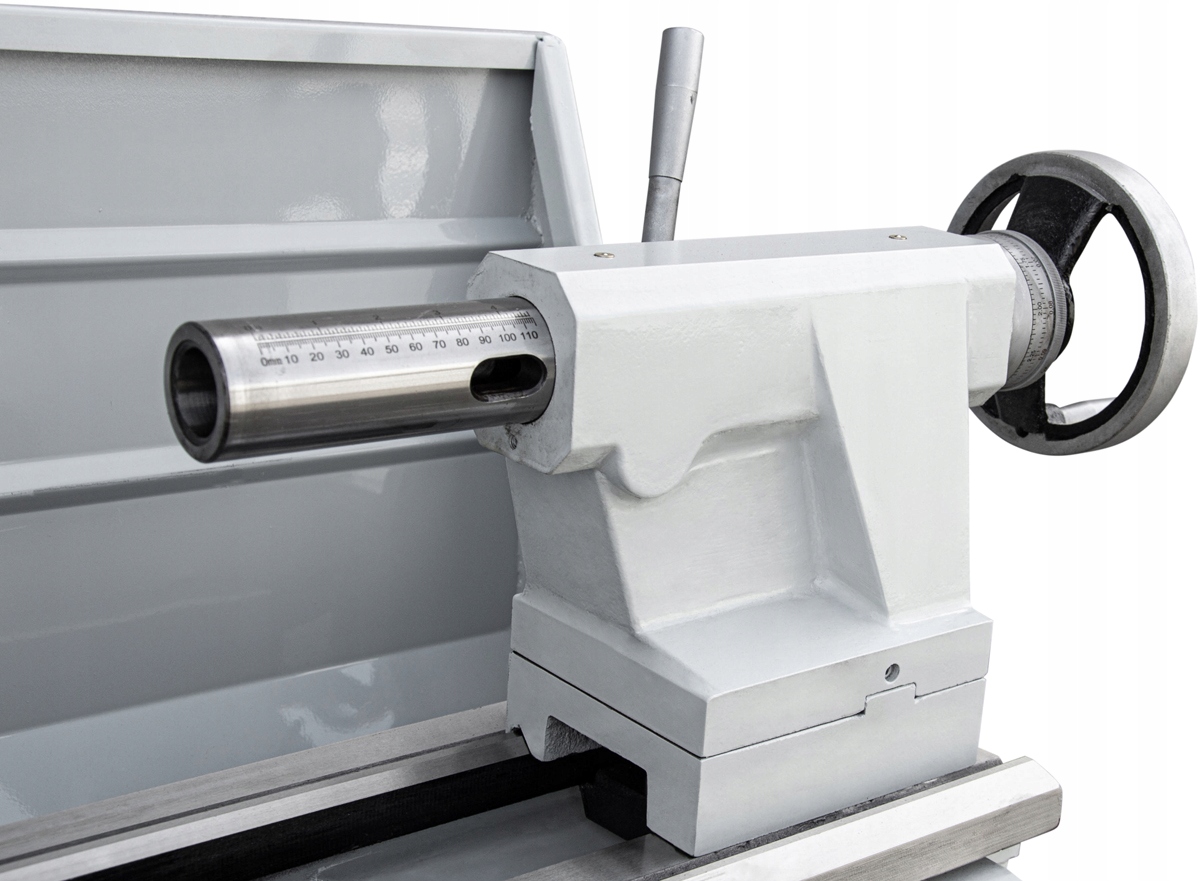

• Średnica tulei łożyskowej konika: 50 mm
• Wysuw tulei konika: 110 mm
• Stożek tulei konika: MK4
• Moc silnika: 2,2 kW / 400 V
• Moc pompki chłodziwa: 40 W
• Wymiary D/S/W: 1900 x 830 x 1650 mm
• Waga OK.: 890 kg. (±2%)

Wyposażenie standardowe

• Odczyt cyfrowy 2-osi  (optyczny liniał)
• Uchwyt tokarski 3-szczękowy 200 mm + szczęki lewe (kompl.)
• Uchwyt tokarski 4-szczękowy 200 mm
• Tarcza calowa 280 mm
• Podtrzymka stała
• Podtrzymka ruchoma
• Kieł stały: MK4 – 2 szt.
• Tuleja redukcyjna wrzeciona MK6/MK4
• Koła zmianowe – 1 kompl.
• Układ chłodzenia
• Oświetlenie robocze
• Smarownica
• Klucz do uchwytu i imaka
• Komplet narzędzi obsługowych
• Osłony bezpieczeństwa zgodne z normami CE
• Instrukcja obsługi w j. polskim
• Deklaracja zgodności CE
