Измеритель сигнала DVB-T / T2 (HEVC 10 бит) / C и DVB-S / S2 ST - 6986 со встроенным тюнером, АНАЛИЗАТОР СПЕКТРА И ОПТИЧЕСКИЙ ТЕСТЕР

Примечание: гарантийный срок на аккумулятор составляет 12 месяцев.

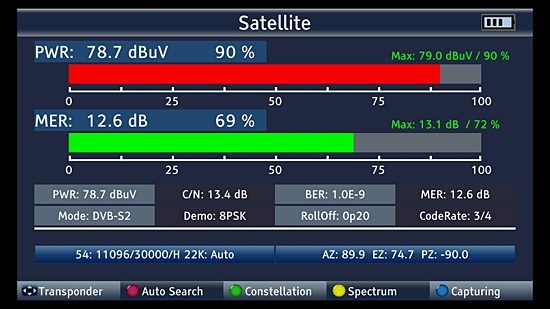

Комбинированный измеритель типа ST-6986 позволяет измерять спутниковый сигнал DVB-S / DVB-S2 (HD), сигнал наземного телевидения DVB-T / T2 (HD) в HEVC сжатия 10 бит и кабельного DVB-C.

* Измерение сигналов DVB-T / T2 / C и DVB-S / S2

* Поддержка DVB-T2 с H. 265 / HEVC 10 бит

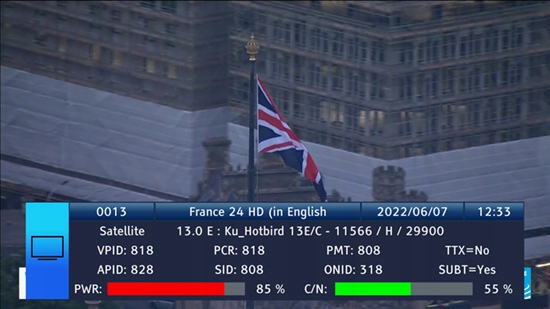

* Предварительный просмотр принимаемого канала на ЖК-дисплее размером 7"

* Встроенный декодер видео: MPEG-2 / H. 264 / H. 265

* Поддержка DiSEqC: 1.0,1.1, 1.2, 0/22 кГц тон, Unicable (dSCR), широкополосный

* USB-разъем (возможность сделать снимок экрана текущего измерения)

* Индикация силы и качества сигнала

* Измеритель оптической мощности

* Измерение всех необходимых параметров сигнала, таких как: уровень сигнала, выраженный в dbμv, C/N, BER, MER

* Анализатор спектра сигнала

* Диаграмма созвездия

* Звуковой сигнал поиска спутника (возможность отключения)

* Автомобильное зарядное устройство в комплекте

• Akumulator Li-On 7.4 V/5000 mAh

* Возможность редактирования спутника, транспондера, частоты

* Защита от короткого замыкания на спутниковом треке (LNB)

Miernik sygnału ST-6986 R10210 umożliwia pomiar sygnału satelitarnego DVB-S/DVB-S2 (HD), sygnału telewizji naziemnej DVB-T/T2 (HD) w kompresji HEVC 10 Bit oraz kablowej DVB-C. Posiada kolorowy wyświetlacz LCD wykonany w technologii TFT o wielkości 7". Idealny do uruchamiania każdej instalacji TV/SAT.

Pozwala na ustawienie dowolnej anteny telewizji naziemnej oraz satelitarnej, strojenie filtrów, dobór wzmacniaczy itd. Miernik posiada wbudowany tuner umożliwiający stały podgląd ustawianego kanału oraz analizator rozkładu widma.

Podgląd kanałów na ekranie oraz intuicyjna obsługa to gwarancja szybkiej realizacji każdej instalacji. Niewątpliwą zaletą urządzenia jest przejrzyste menu, które ułatwia prace osobom nieposiadającym dużego doświadczenia w tej dziedzinie. Ponadto, zewnętrzne wejście oraz wyjście HDMI umożliwia podłączenie źródła sygnału oraz wyświetlenie obrazu na TV poprzez kabel HDMI.

Urządzenie pozwala na pomiar takich parametrów jak: poziom sygnału wyrażany w dBμV, C/N, MER. Podłączając światłowód do portu optycznego przyrządu, mierzy się moc optyczną sygnału dla wybranej długości fali.

W komplecie znajduje się ładowarka samochodowa.

Cechy wyróżniające:

• pomiar sygnałów DVB-T/T2/C oraz DVB-S/S2
• obsługa DVB-T2 z H.265/HEVC 10 bit
• podgląd odbieranego kanału na wyświetlaczu LCD wielkości 7"
• wbudowany dekoder wideo: MPEG-2/H.264/H.265
• obsługa DiSEqC: 1.0, 1.1,1.2, 0/22 kHz Tone, Unicable (dSCR), Wideband
• złącze USB (możliwość zrobienia zrzutu ekranu z aktualnego pomiaru sygnału)
• wskazanie siły i jakości sygnału
• procentowe wskazanie jakości sygnału
• miernik mocy optycznej
• pomiar wszelkich niezbędnych parametrów sygnału takich jak: poziom sygnału wyrażany w dBμV, C/N, BER, MER
• analizator widma sygnału
• wykres konstelacji
• sygnał dźwiękowy znalezienia satelity (możliwość wyłączenia)
• ładowarka samochodowa w komplecie
• akumulator Li-On 7.4 V/5000 mAh
• możliwość edycji satelity, transpondera, częstotliwości
• zabezpieczenie przed zwarciem w torze satelitarnym (LNB)

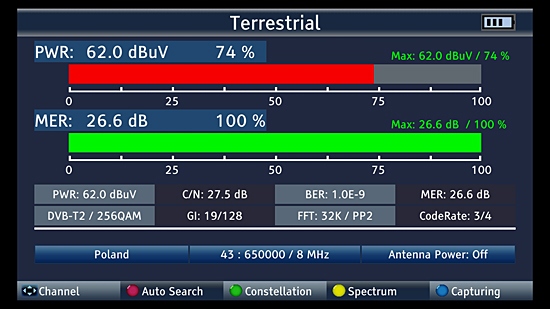

Miernik pozwala na pomiar parametrów naziemnej TV cyfrowej DVB-T2: poziom sygnału wyrażany w dBμV, C/N, MER.

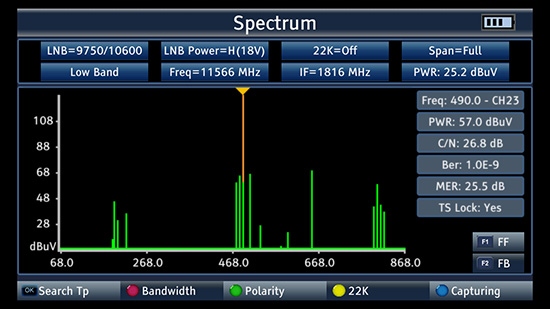

Вид анализа распределения спектра цифрового наземного телевидения DVB-T / T2.

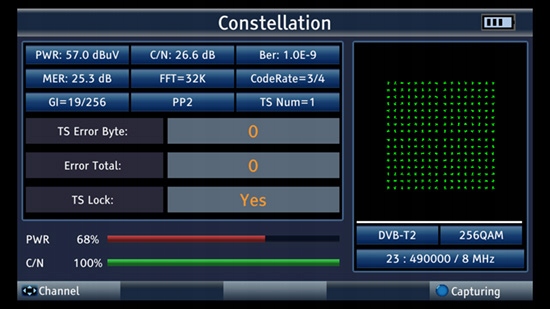

График созвездий.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

• Тип счетчика: combo
• Марка: Signal
• Модель: ST-6989
• Измеренные параметры: уровень мощности сигнала, MER, BER, C / N
• Анализатор спектра: Да
• Измерение оптической мощности: да
• Предварительный просмотр каналов: да

Тюнер DVB-T/T2/C

• Диапазон частот [МГц]: -20... 80
• Питание антенны [в]: 5, 12, 24
• Разъем: разъем F

Тюнер DVB-S/S2

• диапазон частот [МГц]: 950...2150
• уровень сигнала [дБм]: -20... 80
• поддерживаемые преобразователи: Fullband, Unicable (dCSS), Unicable (dSCR), Wideband
• DiSEqC: Да - 1.0, 1.1, 1.2
• мощность преобразователя [в]: 13/18 (макс. 400 ма)
• разъем: разъем F

Измеритель оптической мощности

• диапазон измерения [дБм] -40... 23
• длина волны [Нм]: 1330, 850, 1300, 1310, 1490, 1550, 1625
• соединение: FC / PC

Предварительный просмотр каналов

• дисплей [px]: 800 x 3(RGB) x 480
• поддерживаемый видеокодек: HEVC, MPEG-2, MPEG-4 / H. 264, Ч. 265

Питание

• Потребляемая мощность [Вт]: Макс 10
• Аккумулятор: Li - Ion 7.4 V, 5000mAh

Другая информация

• Дополнительные разъемы: a / V, HDMI, RJ-45,USB

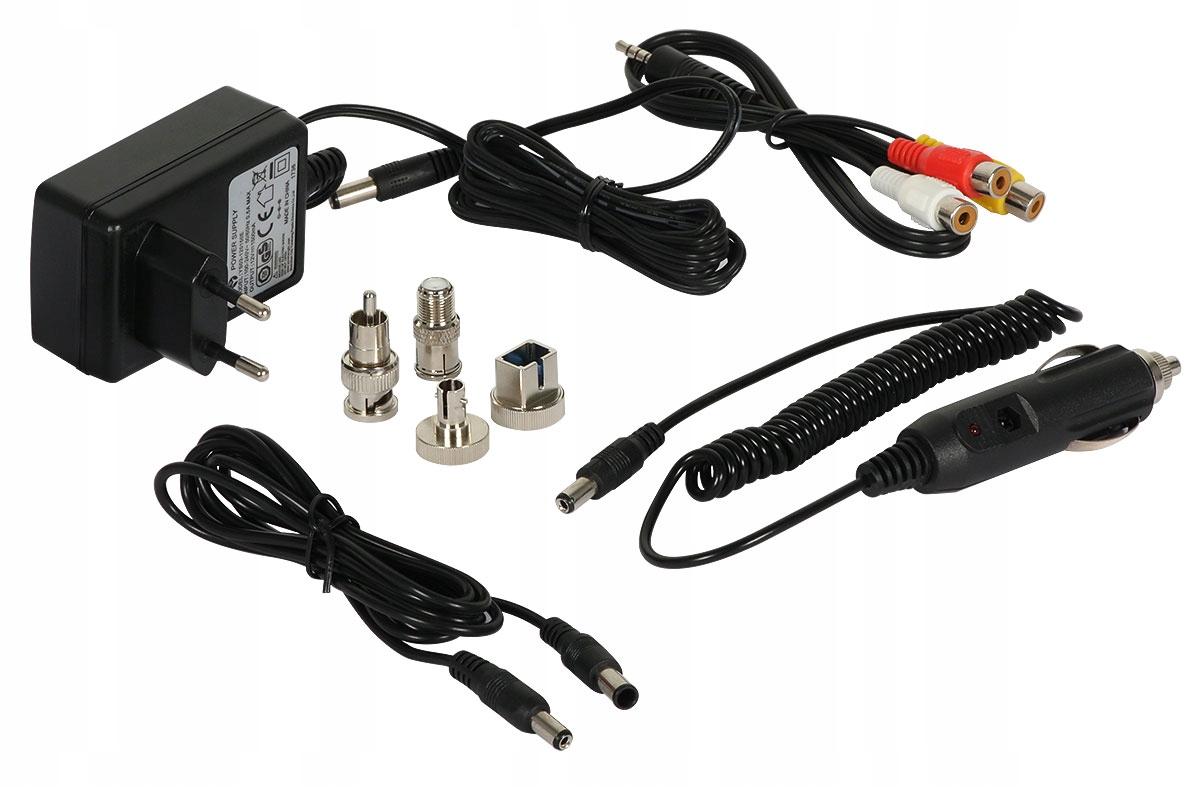

• Аксессуары: зарядное устройство, автомобильное зарядное устройство
• Размеры [мм]: 250x165x40
• Вес [кг]: 1
