Centrala alarmowa SATEL

PERFECTA 32-WRL LTE GSM

Centrale alarmowe z serii PERFECTA przeznaczone są do zabezpieczania małych i średnich obiektów, jak mieszkania, domy jednorodzinne, segmenty w szeregowcach, biura, małe firmy itp. Zapewniają ochronę zgodną z wymaganiami Grade 2 EN 50131. Centrale cechuje prosta konfiguracja oraz łatwa i intuicyjna obsługa z użyciem manipulatorów. Funkcjami systemu alarmowego można również sterować zdalnie przy użyciu aplikacji na urządzenia mobilne PERFECTA CONTROL oraz pilotów MPT-350.

Centrala umożliwia stworzenie instalacji przewodowej i bezprzewodowej (pasmo częstotliwości 433 MHz). Transmisje radiowe przesyłane są dwukierunkowo (z bezprzewodowymi manipulatorami PRF-LCD-WRL oraz sygnalizatorami MSP-300 R) lub jednokierunkowo (z czujkami z serii MICRA oraz pilotami MPT-350). Komunikacja bezprzewodowa daje możliwość łatwej rozbudowy istniejącego systemu, bez konieczności układania dodatkowych torów kablowych.

W modelu PERFECTA 32-WRL LTE zastosowano telefon komórkowy, obsługujący transmisję danych w technologii LTE*. Umożliwia on współpracę z aplikacją mobilną z obsługą wiadomości PUSH, zdalną konfigurację systemu z użyciem programu PERFECTA Soft, monitoring zdarzeń (np. do stacji monitorującej agencji ochrony), powiadamianie głosowe, sterowanie przez SMS oraz weryfikację audio (nasłuch dźwięków z chronionego obiektu). Obsługuje dwie karty nano-SIM, co zapewnia ciągłość komunikacji: przy braku łączności z siecią pierwszego operatora, automatycznie wybierana jest druga karta.

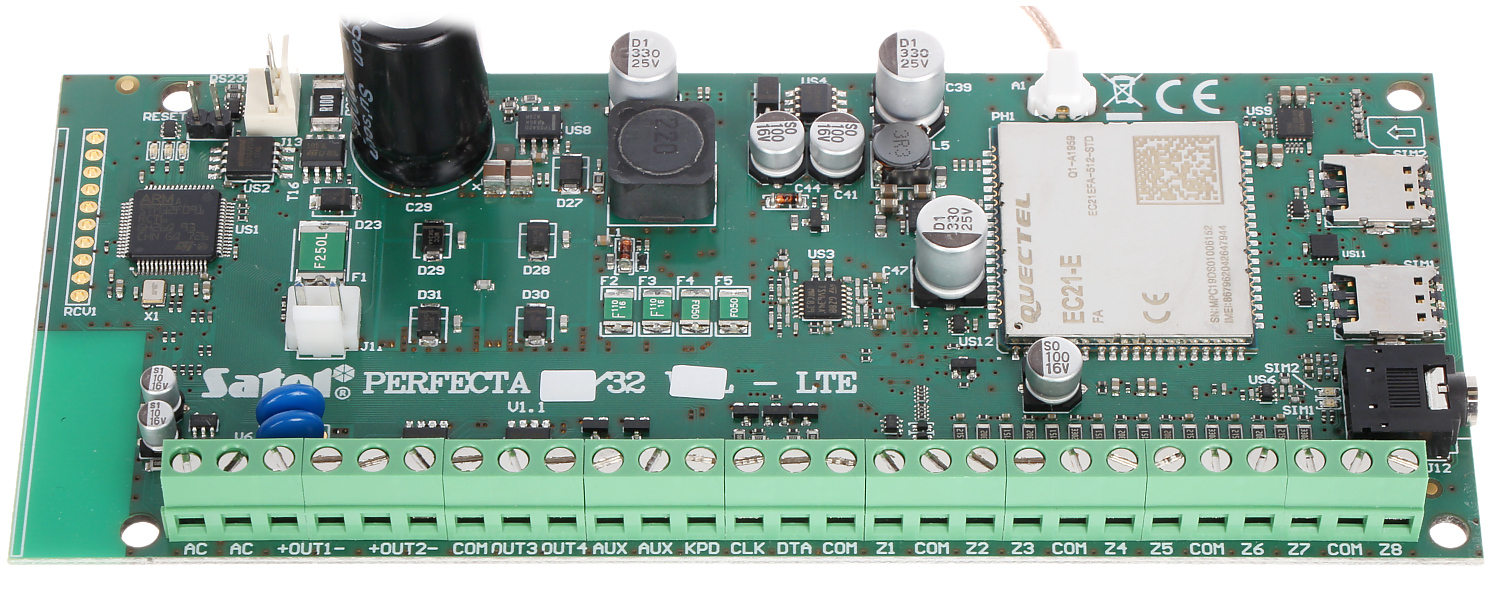

Płyta elektroniki centrali wyposażona jest w 8 wejść i 4 wyjścia przewodowe. Ich liczbę można zwiększyć przez podłączenie modułów rozszerzeń: ekspanderów wejść INT-E i wyjść INT-O albo INT-ORS. Pozwala to rozbudowywać system, dołączając więcej czujek, sygnalizatorów, a nawet urządzeń wykonawczych (do sterowania bramą garażową, roletami, zraszaczami ogrodowymi).

Centrala umożliwia podział systemu na dwie strefy, z wyborem trzech trybów czuwania (dzienny, nocny, pełny). Każde wejście może być przypisane do jednego lub obu dozorowanych obszarów.

Konfiguracja systemu może odbywać się w dwojaki sposób: z komputera z zainstalowanym programem PERFECTA Soft (lokalnie - połączenie przez port RS-232 (TTL), zdalnie - za pośrednictwem transmisji danych w sieci komórkowej*) oraz przy pomocy manipulatora, przy wykorzystaniu sekwencji klawiszowych w menu serwisowym.

PERFECTA 32-WRL LTE SET-A to

• Zgodność z EN 50131 Grade 2
• Od 8 do 32 wejść programowalnych przewodowych:

  -Wybór konfiguracji: NO, NC, EOL, 2EOL/NO, 2EOL/NC

  -Możliwość obsługi czujek roletowych i wibracyjnych

• Od 4 do 12 wyjść programowalnych przewodowych
• 2 wyjścia zasilające na płycie głównej
• Dodatkowe 4 wyjścia bezprzewodowe do obsługi sygnalizatorów bezprzewodowych MSP-300, wbudowane moduły:

  -Telefon komórkowy z 2 gniazdami nano-SIM (SMS, monitoring do stacji, aplikacja mobilna, powiadomienia PUSH)

  -Głosowy (odtwarzanie komunikatów głosowych na potrzeby powiadamiania telefonicznego)

  -Akustycznej weryfikacji alarmu (nasłuchiwanie dźwięków)

  -Radiowy działający na częstotliwości 433 MHz

• Obsługa szyfrowanej komunikacji bezprzewodowej:

  -Dwukierunkowa z manipulatorami PRF-LCD-WRL i sygnalizatorami MSP-300 R

  -Jednokierunkowa z czujkami z serii MICRA, pilotami MPT-350 i retransmiterami MRU-300

• Podział systemu na 2 strefy:

  3 tryby dozoru w każdej strefie

  -Możliwość przypisania wejścia do dwóch stref

  -Sterowanie przez użytkownika lub za pomocą timerów

• Magistrala komunikacyjna do podłączania manipulatorów (PRF-LCD), modułów rozszerzeń (INT-E, INT-O, INT-ORS)
• Sterowanie systemem za pomocą:

  -Manipulatorów PRF-LCD lub PRF-LCD-WRL (do 4)

  -Aplikacji mobilnej PERFECTA CONTROL

  -Pilotów MPT-350 (do 15)

• Możliwość aktualizacji oprogramowania (firmware)
• Hasła:

  15 haseł użytkowników

  1 hasło serwisowe

• Edycja nazw (użytkowników, stref, wejść, wyjść i modułów) ułatwiająca sterowanie systemem i jego nadzór
• 8 timerów z możliwością ustawienia wyjątków
• Pamięć 3584 zdarzeń
• Automatyczna diagnostyka podstawowych komponentów systemu
• Wbudowany zasilacz impulsowy:

  -Zabezpieczenie przeciwprzeciążeniowe

  -Zabezpieczenie przez całkowitym rozładowaniem akumulatora

  -Regulacja prądu ładowania akumulatora

• Programowanie ustawień centrali:

  -Lokalnie – manipulator lub komputer z zainstalowanym programem PERFECTA Soft, podłączony do portu RS‑232 (TTL) centrali

  -Zdalnie – komputer z zainstalowanym programem PERFECTA Soft, łączący się z centralą z wykorzystaniem transmisji danych w sieci komórkowej

Dane techniczne

• Zakres napięć wyjściowych: 10,5 V…14 V DC
• Maksymalna liczba wyjść programowalnych: 16
• Wyjścia zasilające: 2
• Magistrale komunikacyjne: 1
• Manipulatory: do 4
• Stopień zabezpieczenia wg EN 50131: Grade 2
• Zalecany transformator: 40 VA
• Użytkownicy: 15
• Wyjście KPD: 500 mA / 12 V DC
• Wyjścia przewodowe programowalne: 4
• Prąd ładowania akumulatora: 500 [mA]
• Napięcie wyjściowe zasilacza: 12 [V DC ±15%]
• Numery telefonów do powiadamiania: 8
• Prąd wyjściowy zasilacza: 2 [A]
• Wyjścia programowalne niskoprądowe: 25 mA / 12 V DC
• Wyjścia programowalne wysokoprądowe: 1000 mA / 12 V DC
• Wyjście AUX: 500 mA / 12 V DC
• Pobór prądu w stanie gotowości z akumulatora: 150 [mA]
• Masa: 154 [g]
• Pamięć zdarzeń: 3584
• Strefy: 2
• Timery: 8
• Wymiary płytki elektroniki: 160 x 110 mm [mm]
• Zakres temperatur pracy: -10…+55°C
• Napięcie zasilania (±15%): 18 [V AC, 50-60 Hz]
• Pobór prądu w stanie gotowości: 240 [mA]
• Maksymalny pobór prądu: 630 [mA]
• Komunikaty głosowe: 16
• Maksymalna wilgotność: 93±3%
• Napięcie zgłoszenia awarii akumulatora (±10%): 11 [V]
• Napięcie odcięcia akumulatora (±10%): 10,5 [V]
• Klasa środowiskowa wg EN50130-5: II
• Maksymalny pobór prądu z akumulatora: 450 [mA]
• Wejścia przewodowe programowalne: 8
• Maksymalna liczba wejść programowalnych: 32

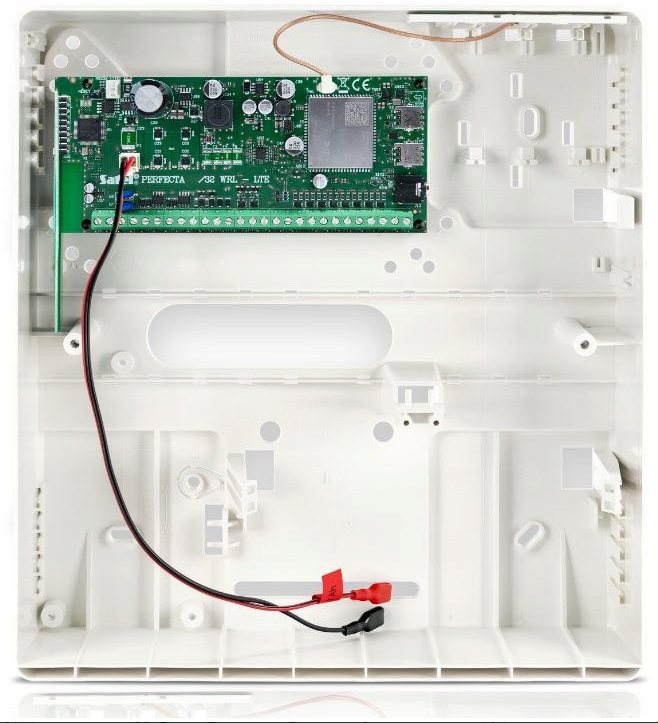

Obudowa OPU-4 P

OPU-4 P to wytrzymała obudowa natynkowa, wykonana z polistyrenu w kolorze białym. Dzięki estetycznemu wyglądowi możliwe jest stosowanie jej w pomieszczeniach użytkowych, na widoku. Podstawa obudowy może być wmurowana w ścianę, przez co sama obudowa zajmować będzie mniej miejsca. Uniwersalny charakter oraz wymiary obudowy umożliwiają montaż w jej wnętrzu central alarmowych SATEL, modułów ich rozszerzeń, modułów komunikacyjnych, kontrolerów i wielu innych urządzeń. OPU-4 P wyposażona jest w podwójną ochronę antysabotażową: przed otwarciem pokrywy oraz oderwaniem od ściany.

Obudowa posiada miejsce do montażu transformatorów sieciowych 40 lub 60 VA, pomieścić może także akumulator podtrzymujący 12 V o pojemności 7 Ah. Nie blokuje ani nie osłabia sygnału radiowego, dzięki czemu w jej wnętrzu mogą być umieszczane urządzenia bezprzewodowe wraz z antenami.

Dane techniczne

• wymiary: 266 x 286 x 100 mm
• podwójna ochrona sabotażowa
• możliwość instalacji urządzeń bezprzewodowych z antenami wewnątrz obudowy
• miejsce na transformator: 40 lub 60 VA
• możliwość zamontowania zasilacza APS-412 w miejscu transformatora
• montaż natynkowy

Antena GSM

Dwuzakresowa antena ANT-GSM-I przeznaczona jest do pracy z centralami PERFECTA 16, PERFECTA 16-WRL, PERFECTA 32, PERFECTA 32-WRL, VERSA Plus, INTEGRA 128-WRL oraz z modułami GSM-X, INT-GSM i MICRA. ANT-GSM-I można umieścić w obudowach SATEL z tworzywa sztucznego, posiadających specjalne miejsce przeznaczone do montażu tego typu urządzeń, np. OPU-4 P, OPU-3 P, OPU-2 B.

Dane techniczne

• antena 900/1800 MHz
• konstrukcja umożliwiająca montaż w obudowach OPU-2 B, OPU-3 P i OPU-4 P

Kod producenta: PERFECTA 32-WRL LTE SET-A
