[7F] Zestaw Alarmowy PERFECTA-IP 32 + PRF-LCD+W12+OPU-4 P+SP-4001 +++ SATEL

Aukcja dotyczy:

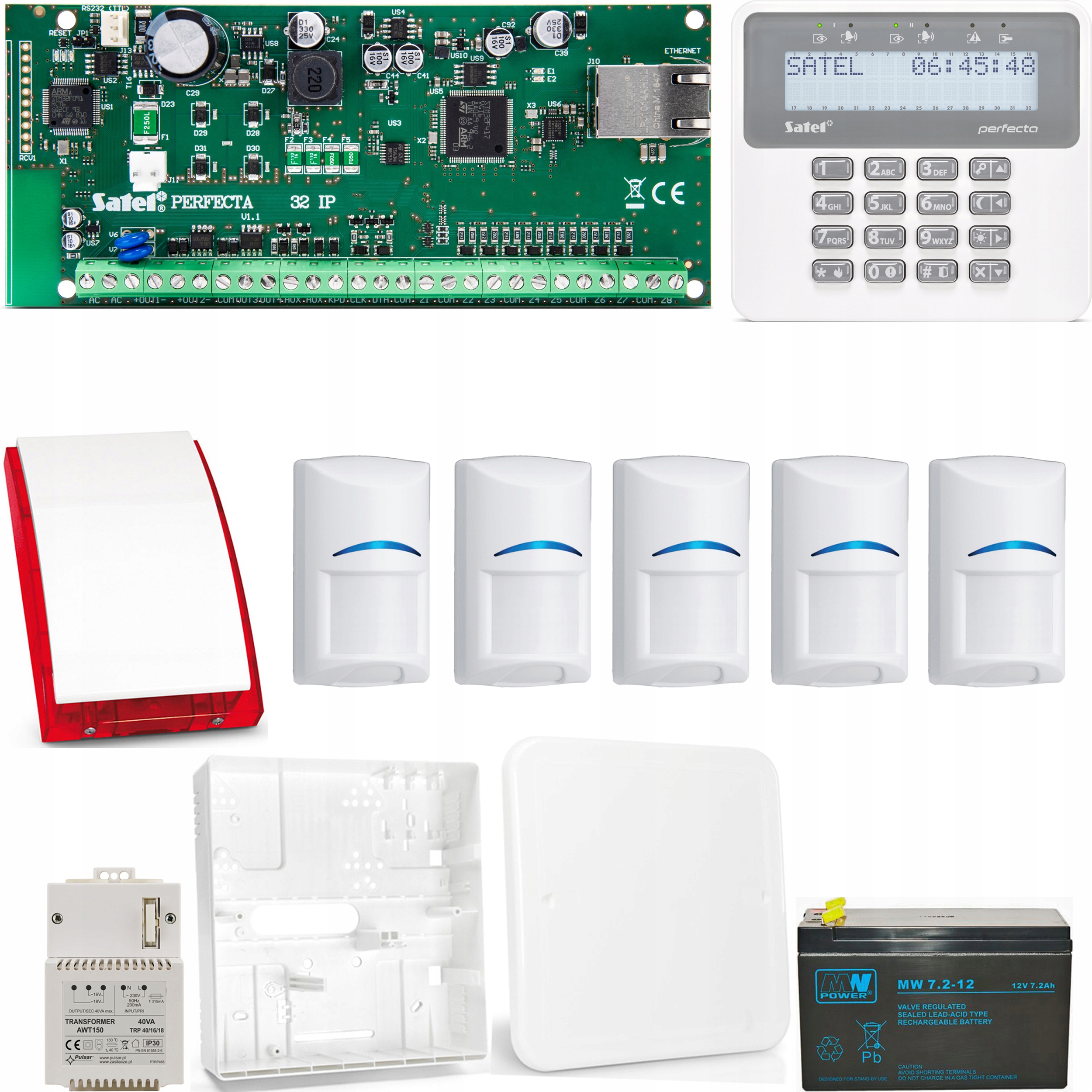

Komplet [7F] :

- PERFECTA-IP 32 centrala alarmowa / płyta główna - SATEL.

- PRF-LCD manipulator

- Bosch W12 - czujka x 5 sztuk

- SP-4001 R - sygnalizator zewnętrzny akustyczno-optyczny

- OPU-4 P obudowa

- AWT150 - transformator

- Akumulator 12V/7,2Ah

W opisie przy wystawianiu FV będzie powyższy zapis.

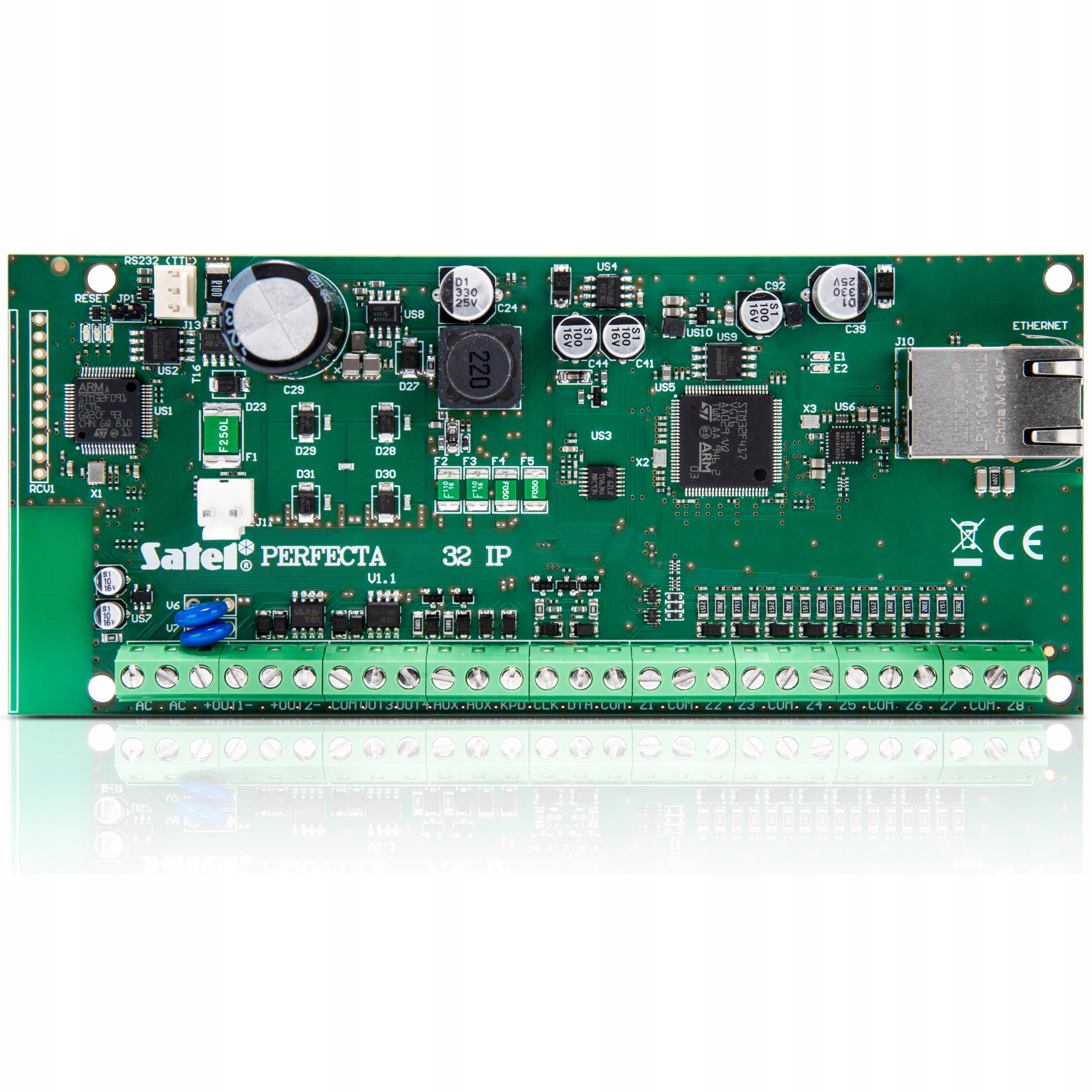

1. PERFECTA-IP 32 centrala alarmowa / płyta główna - SATEL.

Centrale alarmowe PERFECTA-IP przeznaczone są do zabezpieczania małych i średnich obiektów, jak mieszkania, domy jednorodzinne, segmenty w szeregowcach, biura, małe firmy itp. Zapewniają ochronę zgodną z wymaganiami Grade 2 EN 50131. Centrale cechuje proste konfigurowanie oraz łatwa i intuicyjna obsługa z użyciem manipulatorów. Systemem alarmowym można również sterować zdalnie przy użyciu aplikacji mobilnej PERFECTA CONTROL oraz pilotów działających w paśmie częstotliwości 433 MHz (po dołączeniu modułu INT-RX-S).

W modelu PERFECTA-IP 32 zastosowano komunikator ethernetowy. Umożliwia on korzystanie z aplikacji mobilnej, zdalną konfigurację systemu z użyciem programu PERFECTA Soft oraz monitoring zdarzeń (np. do stacji monitorującej agencji ochrony).

Płyta elektroniki centrali wyposażona jest w 8 wejść i 4 wyjścia przewodowe. Ich liczbę można zwiększyć przez podłączenie modułów rozszerzeń: ekspanderów wejść INT-E i wyjść INT-O albo INT-ORS. Pozwala to rozbudowywać system, dołączając więcej czujek, sygnalizatorów czy urządzeń wykonawczych (do sterowania bramą garażową, roletami, zraszaczami ogrodowymi).

Centrala umożliwia podział systemu na dwie strefy, z wyborem trzech trybów czuwania (dzienny, nocny, pełny). Każde wejście może być przypisane do jednego lub obu dozorowanych obszarów.

Konfiguracja systemu może odbywać się w dwojaki sposób: z komputera z zainstalowanym programem PERFECTA Soft (lokalnie - połączenie przez port RS-232 (TTL), zdalnie - za pośrednictwem transmisji danych przez Ethernet) oraz przy pomocy manipulatora.

• zgodność z EN 50131 Grade 2
• od 8 do 32 wejść programowalnych przewodowych:

  - wybór konfiguracji: NO, NC, EOL, 2EOL/NO, 2EOL/NC

  - możliwość obsługi czujek roletowych i wibracyjnych

• od 4 do 12 wyjść programowalnych przewodowych
• 2 wyjścia zasilające na płycie głównej

  wbudowany moduł ethernetowy (monitoring do stacji, aplikacja mobilna, powiadomienia PUSH)

• podział systemu na 2 strefy:

  - 3 tryby dozoru w każdej strefie

  - możliwość przypisania wejścia do dwóch stref

  - sterowanie m.in. przez użytkownika lub za pomocą timerów

• magistrala komunikacyjna do podłączania manipulatorów (PRF-LCD), modułów rozszerzeń (INT-E, INT-O, INT-ORS, INT-RX-S)
• sterowanie systemem za pomocą:

  - manipulatorów PRF-LCD (do 4)

  - aplikacji mobilnej PERFECTA CONTROL

  - pilotów zdalnego sterowania działających w paśmie 433 MHz (do 15) – wymaga współpracy z modułem INT-RX-S

• możliwość aktualizacji oprogramowania (firmware)
• hasła:

  - 15 haseł użytkowników

  - 1 hasło serwisowe

• edycja nazw (użytkowników, stref, wejść, wyjść i modułów) ułatwiająca sterowanie systemem i jego nadzór
• 8 timerów z możliwością ustawienia wyjątków
• pamięć 3584 zdarzeń
• automatyczna diagnostyka podstawowych komponentów systemu
• wbudowany zasilacz impulsowy:

  - zabezpieczenie przeciwprzeciążeniowe

  - zabezpieczenie przez całkowitym rozładowaniem akumulatora

  - regulacja prądu ładowania akumulatora

• programowanie ustawień centrali:

  - lokalnie – manipulator lub komputer z zainstalowanym programem PERFECTA Soft, podłączony do portu RS‑232 (TTL) centrali

  - zdalnie – komputer z zainstalowanym programem PERFECTA Soft, łączący się z centralą przez Ethernet

Dane techniczne:

• Zakres napięć wyjściowych: 10,5 V…14 V DC
• Maksymalna liczba wyjść programowalnych: 12
• Wyjścia zasilające: 2
• Magistrale komunikacyjne: 1
• Manipulatory: do 4
• Stopień zabezpieczenia wg EN 50131: Grade 2
• Zalecany transformator: 40 VA
• Użytkownicy: 15
• Wyjście KPD: 500 mA / 12 V DC
• Wyjścia przewodowe programowalne: 4
• Prąd ładowania akumulatora: 500 [mA]
• Napięcie wyjściowe zasilacza: 12 [V DC ±15%]
• Prąd wyjściowy zasilacza: 2 [A]
• Wyjścia programowalne niskoprądowe: 25 mA / 12 V DC
• Wyjścia programowalne wysokoprądowe: 1000 mA / 12 V DC
• Wyjście AUX: 500 mA / 12 V DC
• Pobór prądu w stanie gotowości z akumulatora: 110 [mA]
• Pamięć zdarzeń: 3584
• Maksymalna liczba wejść programowalnych: 32
• Wejścia przewodowe programowalne: 8
• Maksymalny pobór prądu z akumulatora: 110 [mA]
• Klasa środowiskowa wg EN50130-5: II
• Napięcie odcięcia akumulatora (±10%): 10,5 [V]
• Napięcie zgłoszenia awarii akumulatora (±10%): 11 [V]
• Maksymalna wilgotność: 93±3%
• Masa: 108 [g]
• Maksymalny pobór prądu: 200 [mA]
• Pobór prądu w stanie gotowości: 100 [mA]
• Napięcie zasilania (±15%): 18 [V AC, 50-60 Hz]
• Zakres temperatur pracy: 10…+55°C
• Wymiary płytki elektroniki: 160 x 68 [mm]
• Timery: 8
• Strefy: 2

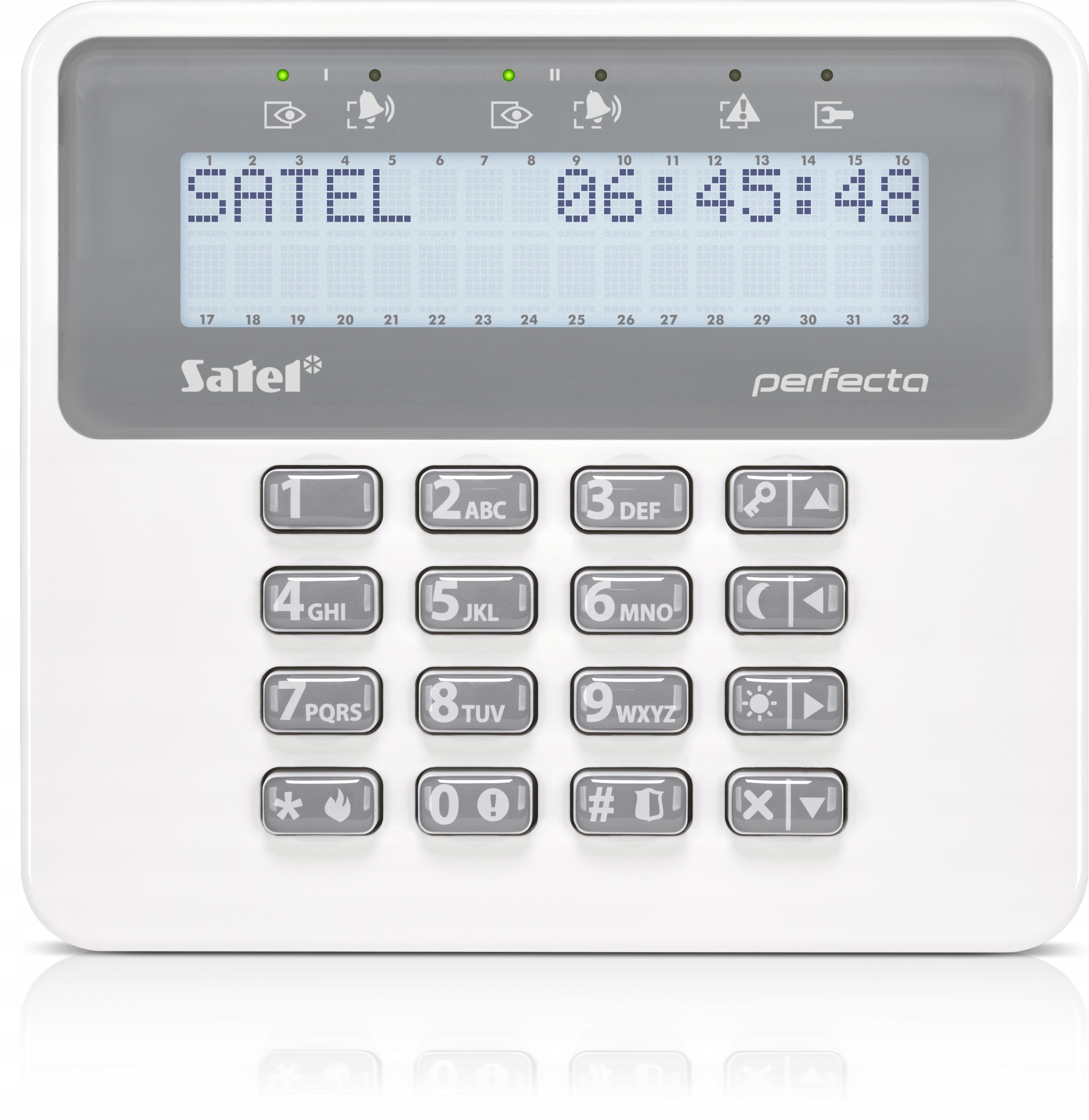

2. PRF-LCD - manipulator przewodowy do central alarmowych z serii PERFECTA.

Manipulator PRF-LCD służy do codziennej obsługi central serii PERFECTA.

Urządzenie spełnia wymogi bezpieczeństwa Grade 2 określone normą EN 50131.

Duże klawisze, wyświetlacz LCD oraz diody LED sygnalizujące stan systemu sprawiają,

że obsługa systemu jest wygodna i przejrzysta dla wszystkich użytkowników.

Klawiatura, oprócz klawiszy numerycznych, posiada także przyciski umożliwiające szybkie włączanie wybranego trybu dozoru

(dziennego, nocnego, pełnego) i wywoływanie trzech alarmów: napad, pożar, pomoc.

Atrakcyjny wygląd manipulatora PRF-LCD sprawia, że może się on wpisać w wystrój chronionych przez system wnętrz.

• współpraca z centralami z serii PERFECTA
• duży, czytelny wyświetlacz LCD
• diody LED informujące o stanie stref i systemu
• szybkie włączanie wybranego trybu czuwania przy pomocy klawiszy funkcyjnych
• alarmy NAPAD, POŻAR, POMOC wywoływane z klawiatury
• podświetlenie wyświetlacza i klawiszy
• sygnalizacja dźwiękowa wybranych zdarzeń w systemie
• sygnalizacja utraty łączności z centralą

Dane Techniczne:

• Napięcie zasilania (±15%) 12 V DC
• Wymiary obudowy 139 x 124 x 22 mm
• Zakres temperatur pracy -10…+55 °C
• Pobór prądu w stanie gotowości 30 mA
• Maksymalny pobór prądu 50 mA
• Masa 246 g
• Maksymalna wilgotność 93±3%
• Klasa środowiskowa wg EN50130-5 II

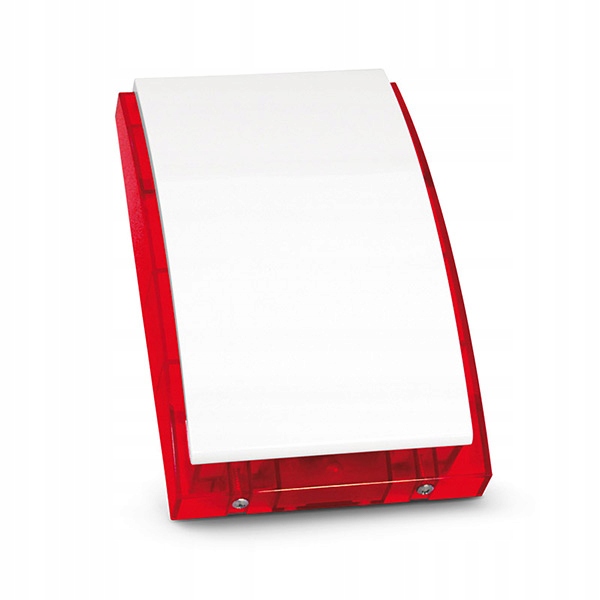

3. SP-4001 R - sygnalizator zewnętrzny akustyczno - optyczny

SP-4001 R to optyczno-akustyczny sygnalizator przeznaczony do montażu na zewnątrz budynków, wyposażony w superjasne diody LED oraz przetwornik piezoelektryczny. Do wyboru dostępny jest jeden z trzech rodzajów modulowanej sygnalizacji dźwiękowej o natężeniu 120 dB. Obudowa sygnalizatora wykonana jest z poliwęglanu, co zapewnia dużą wytrzymałość mechaniczną oraz estetyczny wygląd urządzenia, który pozostaje bez zmian mimo upływu lat. Prosty, acz atrakcyjny wzór obudowy idealnie sprawdzi się nawet na nowoczesnej elewacji. Urządzenie wyposażone jest w zabezpieczenie antysabotażowe chroniące przed otwarciem obudowy lub oderwaniem od ściany, a wewnętrzna osłona z blachy ocynkowanej zapewnia dodatkową ochronę płytki elektroniki oraz przetwornika przed uszkodzeniami mechanicznymi. Dzięki odpowiedniej impregnacji układ elektroniki jest także odporny na wpływ trudnych warunków środowiskowych.

• sygnalizacja akustyczna: przetwornik piezoelektryczny
• sygnalizacja optyczna: superjasne diody LED
• wewnętrzna osłona metalowa
• zabezpieczenie antysabotażowe przed:
• oderwaniem od podłoża
• otwarciem

Dane Techniczne:

• Klasa środowiskowa III
• Wymiary obudowy 148 x 254 x 64 mm
• Zakres temperatur pracy -35…+55 °C
• Znamionowe napięcie zasilania (±15%) 12 V DC
• Maksymalny pobór prądu 270 mA
• Masa 805 g
• Natężenie dźwięku 120 dB

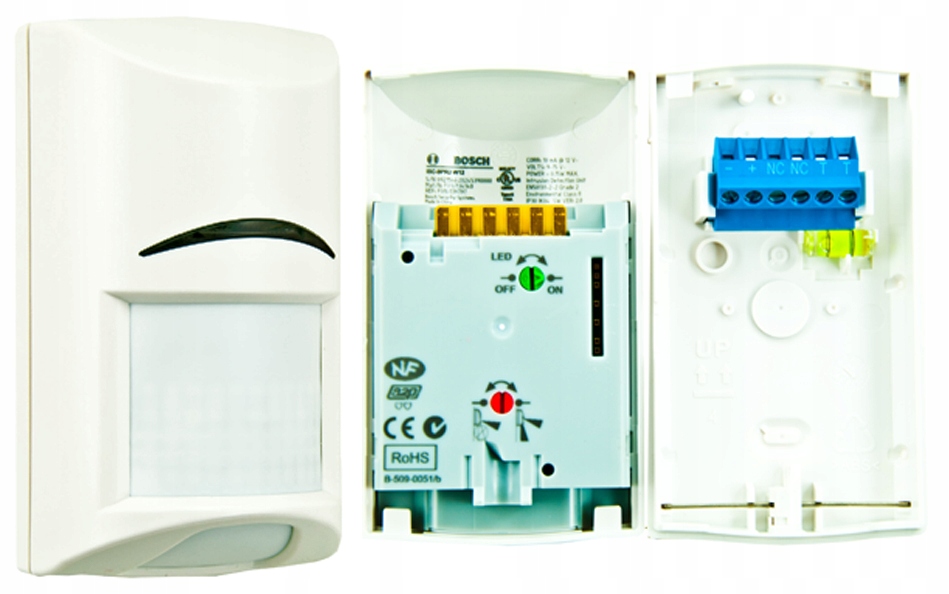

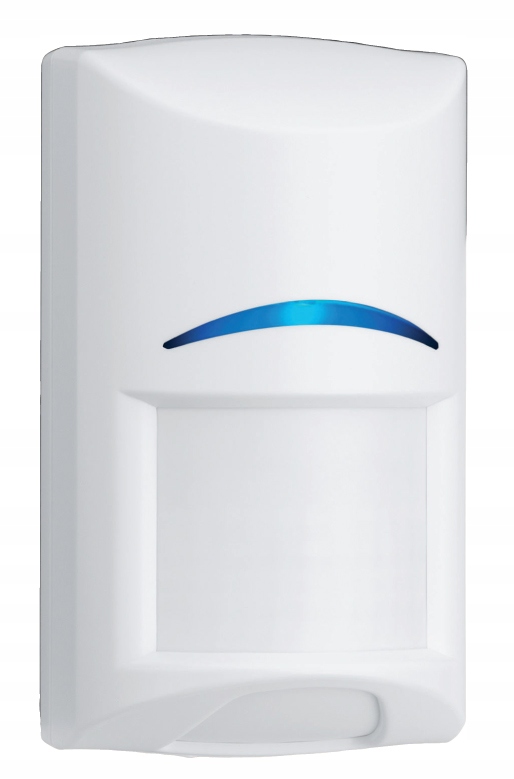

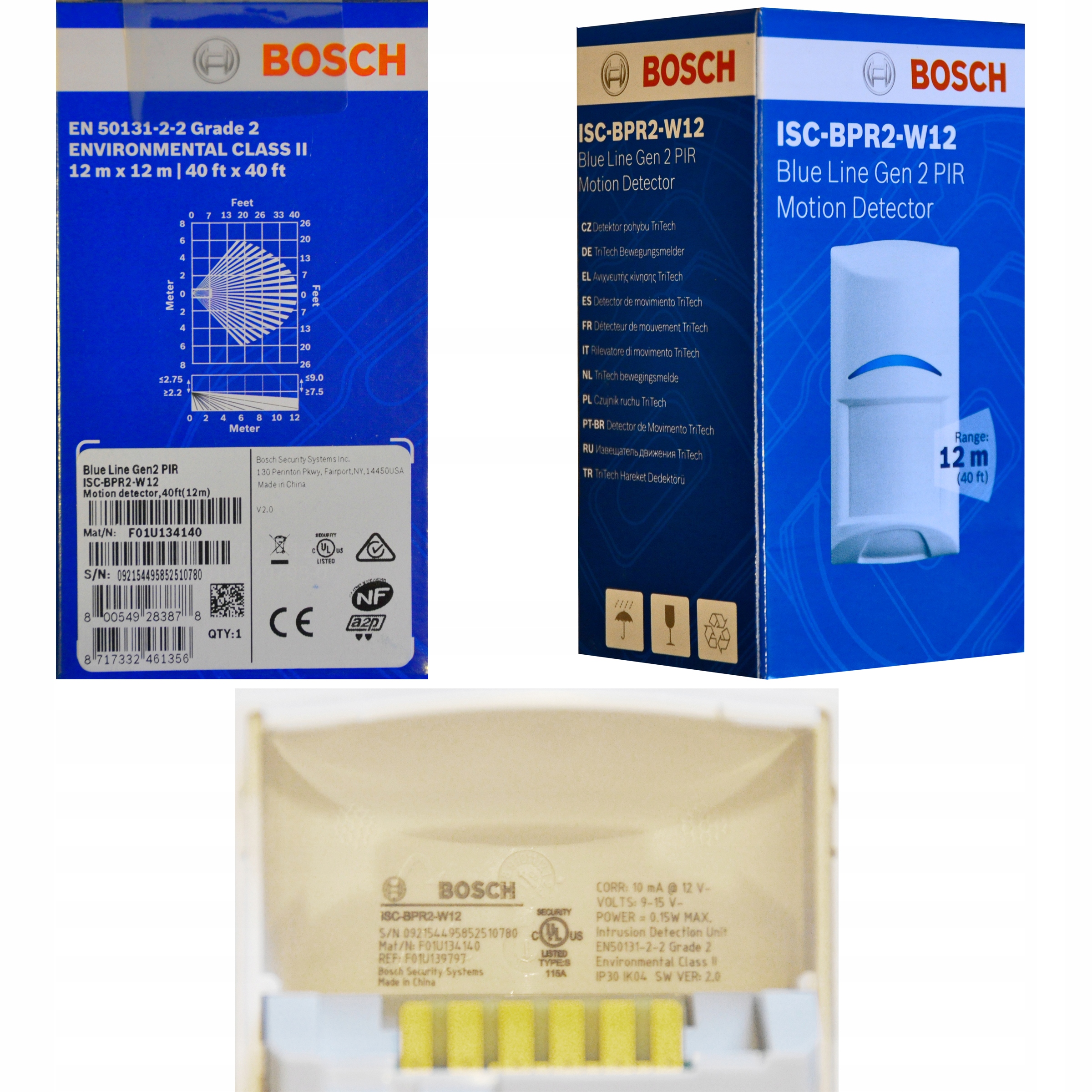

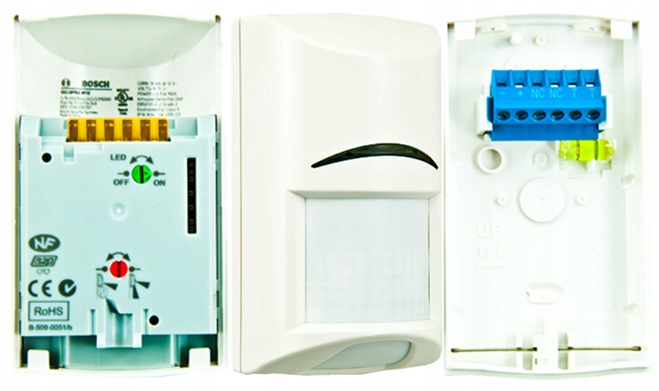

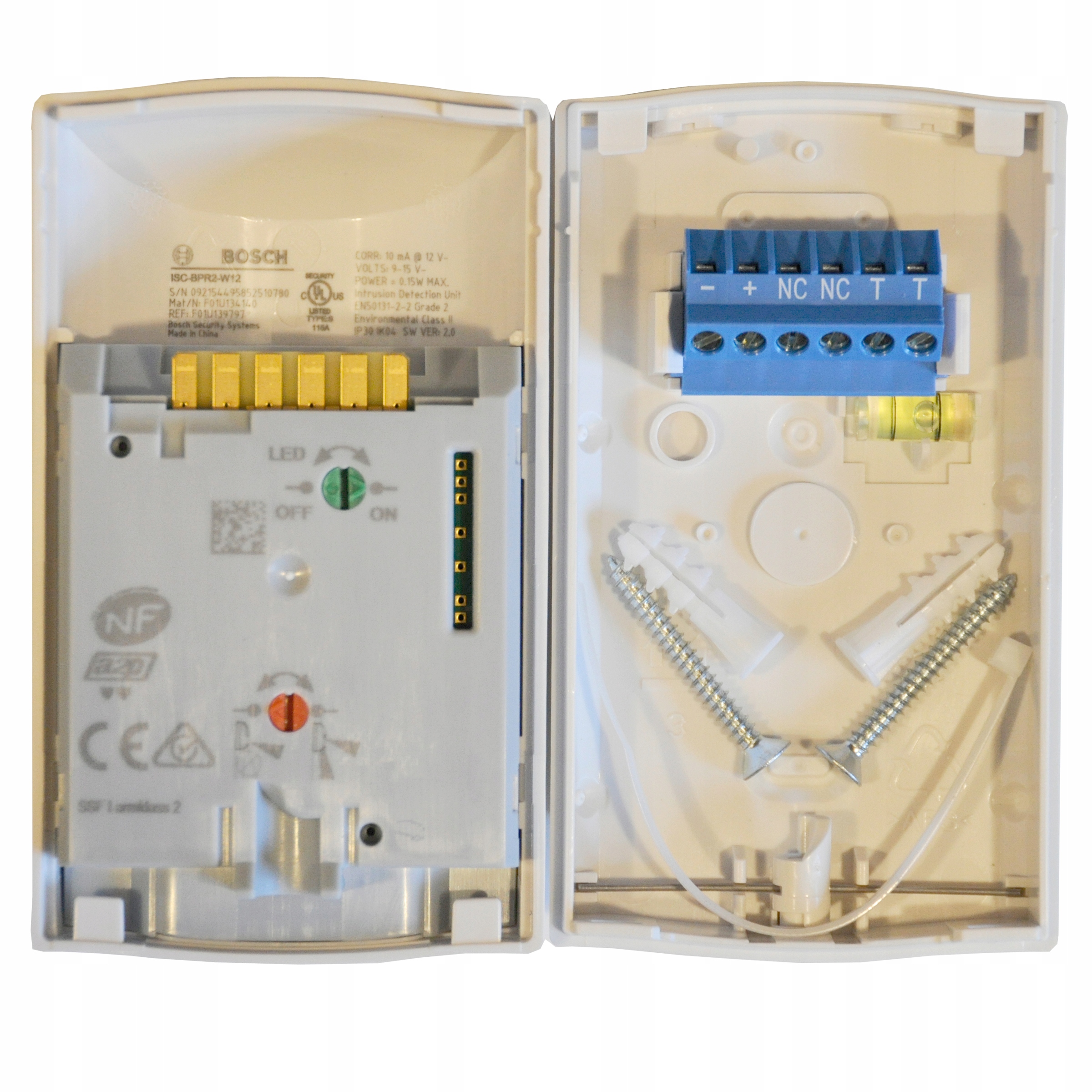

4. Czujka PIR BOSCH - Blue Line Gen2 ISC-BPR2-W12

Nowa seria cyfrowych czujek ruchu Blue Line Gen 2  wykorzystują dwie soczewki Fresnela zapewniając ostry obraz

w całym polu widzenia oraz wysoką skuteczność wykrywania intruzów.

Soczewki te charakteryzują się wysoką gęstością (77 stref) w układzie 7-warstwowym,

a regulowana soczewka obszaru bezpośrednio pod urządzeniem umożliwia skonfigurowanie trzech dodatkowych stref kontrolowanych.

Dzięki zastosowaniu samoblokującej, dwuczęściowej obudowy, zintegrowanej, dwuosiowej poziomicy pęcherzykowej oraz wymiennej listwy zaciskowej udało się uzyskać niezwykle krótki czas montażu. Wymienna listwa zaciskowa została zaprojektowana tak, aby uniemożliwić nieprawidłowe połączenie przewodów, zmniejszając tym samym liczbę zgłoszeń serwisowych. Elementy optyczne i elektroniczne zostały umieszczone w przedniej części obudowy i zabezpieczone osłoną eliminującą ryzyko ich uszkodzenia podczas montażu. Czujki można umieścić na dowolnej wysokości od 2,3 do 2,7 metra bez konieczności regulacji zasięgu, uzyskując pełne pokrycie na dystansie 12 metrów.

Podstawowe funkcje :

Przetwarzanie FSP (First Step Processing) umożliwia niemal natychmiastową reakcję na obecność człowieka, bez generowania fałszywych alarmów z innych źródeł. Czułość zależy od analizowanych parametrów sygnału: amplitudy, polaryzacji, nachylenia i czasu.

Eliminuje to konieczność wyboru poziomu czułości przez instalatora, co przyczynia się do zwiększenia łatwości montażu i niezawodności.

Rozsuwana, samoblokująca obudowa zawiera zintegrowaną poziomnicę pęcherzykową oraz specjalną,

dopasowaną i wyjmowaną listwę zaciskową, co ułatwia montaż.

Komora optyczna i układy elektroniczne są hermetycznie zamknięte w płycie czołowej.

Dzięki hermetycznie zamkniętej komorze optycznej na działanie czujki nie mają wpływu również : kurz, cyrkulacja powietrza i mikro owady.

Montaż :

Zalecana wysokość montażu wynosi 2,2–2,75 m - bez konieczności regulacji.

Czujka może zostać zamontowana:

• na płaskiej ścianie (powierzchniowo, natynkowo) ; przy użyciu opcjonalnego uchwytu uchylnego B335, o ile jest taka konieczność ;

• w rogu (u zbiegu dwóch prostopadłych ścian);

• na suficie na opcjonalnym uchwycie sufitowym B338 ;

Wymiary: 105 mm x 61 mm x 44 mm

Parametry elektryczne :

Pobór prądu (tryb czuwania/alarm): 10 mA przy napięciu 12 VDC

Napięcie robocze: 9 VDC – 15 VDC

Parametry środowiskowe:

Otoczenie Zgodność z normą EN50130-5, klasa II

Wilgotność względna: 0 – 95%, bez kondensacji w instalacjach zgodnych z wymaganiami UL, 0 – 85%, bez kondensacji

Temperatura pracy: -30°C ÷ +55°C

Producent BOSCH - Niemcy

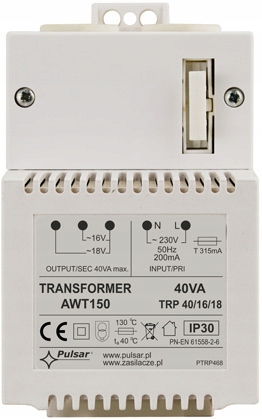

5. AWT150 transformator 230/16/18VAC

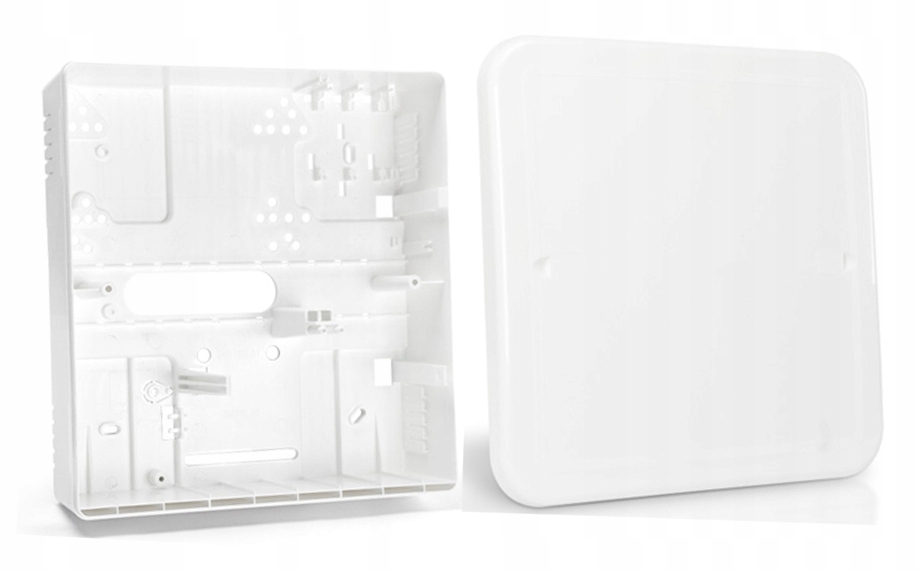

6. OPU-4 P + akcesoria do montażu

Obudowa posiada miejsce na transformator TR40VA i akumulator max. 7,2Ah

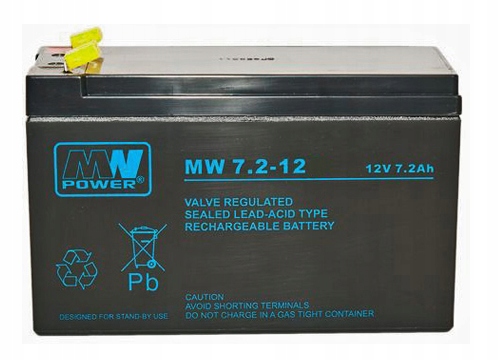

7. Akumulator 12V/7,2Ah

Uwaga!!! - dostarczony akumulator może być inny, niż prezentowany za zdjęciu.

Najczęściej jednak są to akumulatory marki MW Power - serii: MWS ; MW ; MWL ; MWP lub marki IPS

Powodem w/w jest bardzo duża rotacja modeli akumulatorów - dot. ich produkcji i nowych dostaw.

WSZYSTKIE modele central alarmowych oraz produkty marki SATEL, znajdują się w sąsiednich aukcjach.
