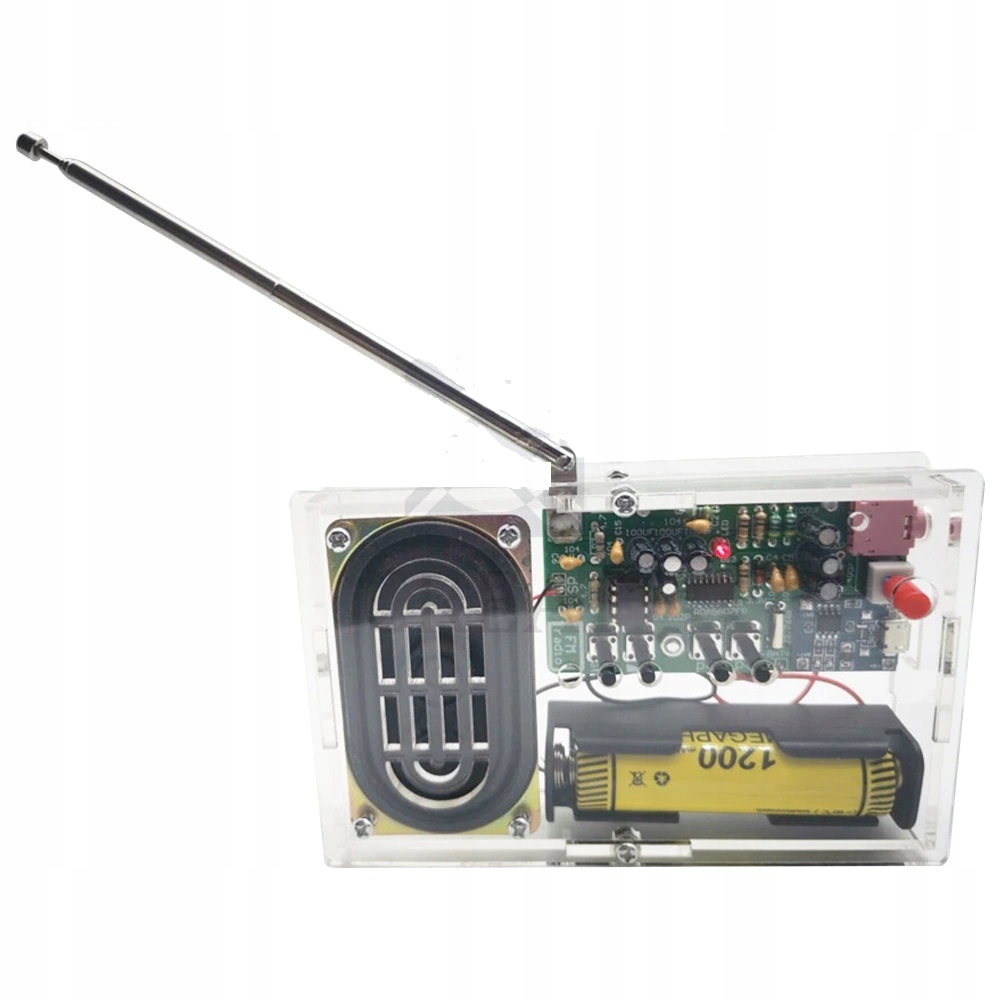

Cyfrowe Radio FM

do samodzielnego montażu,

lutowania z obudową

Napięcie wejściowe ładowania: 4.5V-5.5V DC;

Zakres modulacji częstotliwości: 87MHZ-108MHZ;

Rozmiar płytki: 7.6CMX4.2CM;

Rozmiar obudowy : 13.2cm * 8.3CM * 2.6CM

Mini Jack: 3.5 podwójny kanał

Głośnik : 8 Ohm 5W.

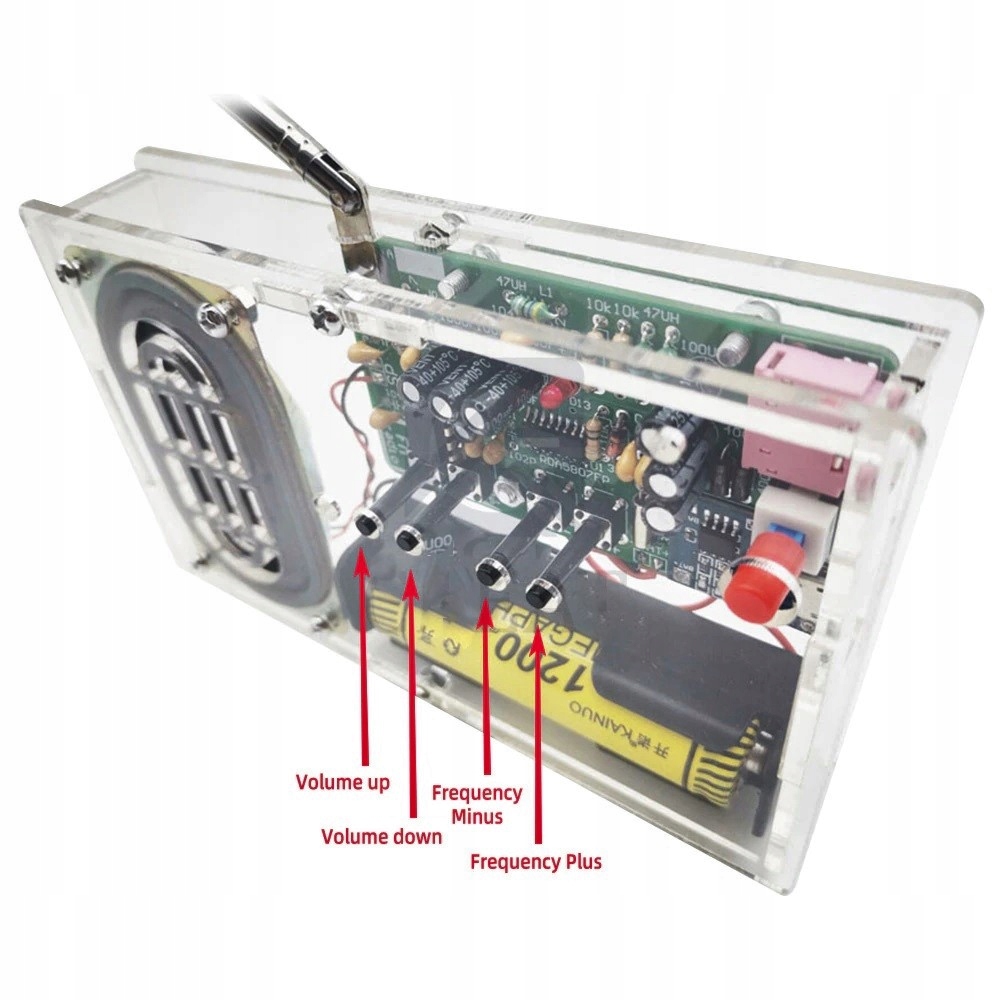

Funkcja:

Lewe dwa przyciski służą do regulacji głośności.

Prawe dwa przyciski służą do przełączania stacji FM.

Przełącznik z boku to wyłącznik zasilania. Góra jest włączona, a dół jest wyłączony.

Gniazdo zasilania służy do ładowania akumulatora 18650.( brak w zestawie)

Naciśnij włącznik zasilania, wskaźnik świetlny się zaświeci, naciśnij P-/P +, aby przełączyć radio, po przełączeniu radia, jeśli jest bezgłośny, poczekaj maksymalnie 10 sekund przed wyszukiwaniem kolejnej stacji radiowej , jeśli sygnał  jest słaby ,  można zmienić kierunek anteny.

Naciśnij S +/S-, aby kontrolować głośność. Można go słuchać  jako dwukanałowy przez  słuchawki. Jeśli używasz głośnika do słuchania radia, jest to mono. Głośnik jest wyciszony, gdy słuchawki są podłączone.

Czerwone światło świeci się, gdy bateria jest ładowana, a niebieskie światło świeci się, gdy jest w pełni naładowana. Staraj się nie słuchać podczas ładowania. Akumulator nie ma wskazania napięcia. Jeśli słuchasz przez długi czas lub czujesz, że głośność spadła lub sygnał się pogorszył, powinieneś ładować go na czas i często ładować. Bateria 1000MAH może być używana przez około 7-8 godzin po pełnym naładowaniu.

Инструкция:

На макетах напечатана Схема монтажа на плате. Нужно обратить внимание на полярность светодиоды более длинная ножка-плюс, большинство элементов имеют описанные параметры на корпусе. Резисторы они могут иметь маркировку полосы их сопротивление и допуск можно прочитать с помощью калькуляторов доступны в интернете или путем измерения с помощью измерителя. в зависимости от макета, мы сначала собираем самые маленькие элементы.

Instrukcja w wersji Elektronicznej do pobrania pod kodem QR

lub pod linkiem poniżej
