Фотоэлектрическая конструкция грунт 3600/30° ZENEX

Zastosowanie: Podpora trójkątna do budowy stołu fotowoltaicznego.

Aukcja dotyczy trójkąta gruntowego widocznego obok po prawej stronie.

Mocowanie: Kotwione do fundamentu lub gruntu za pomocą śrub gruntowych SH-14,16 dostępnych na innej aukcji.

Zalety:

• Mocny, solidny trójkąt z anodowanych profili aluminiowych.
• Kąt nachylenia 30°.
• Długość belki skośnej 3600mm.
• Maksymalny rozstaw montażu trójkątów wynosi 2,9m.
• Rowek teowy 19,5mm przystosowany do montażu szyn poziomych GR-01 za pomocą klemy KG-01,
• Specjalna konstrukcja rowka umożliwia szybki montaż klem w dowolnym miejscu szyny montażowej bez konieczności wsuwania klemy w rowek z końca.
• Klemy, szyny i śruby gruntowe dostępne na innych naszych aukcjach.
• Wymiary konstrukcji w zakładce "Dodatkowe informacje"

Materiał:

• Aluminium anodowane 6005-T5.
• Śruby - stal nierdzewna A2.

Pozostałe elementy instalacji fotowoltaicznych dostępne na innych naszych aukcjach.

W zakładce "Dodatkowe informacje" znajduję się pełny katalog konstrukcji fotowoltaicznych oferowanych przez naszą firmę.

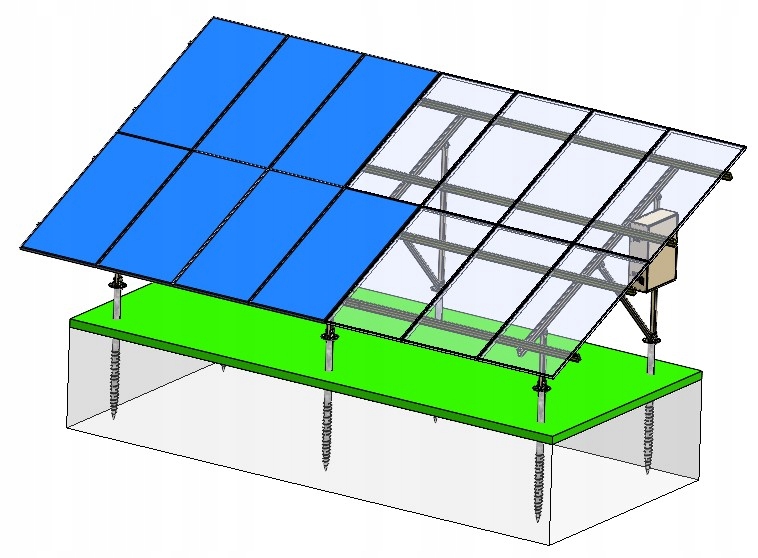

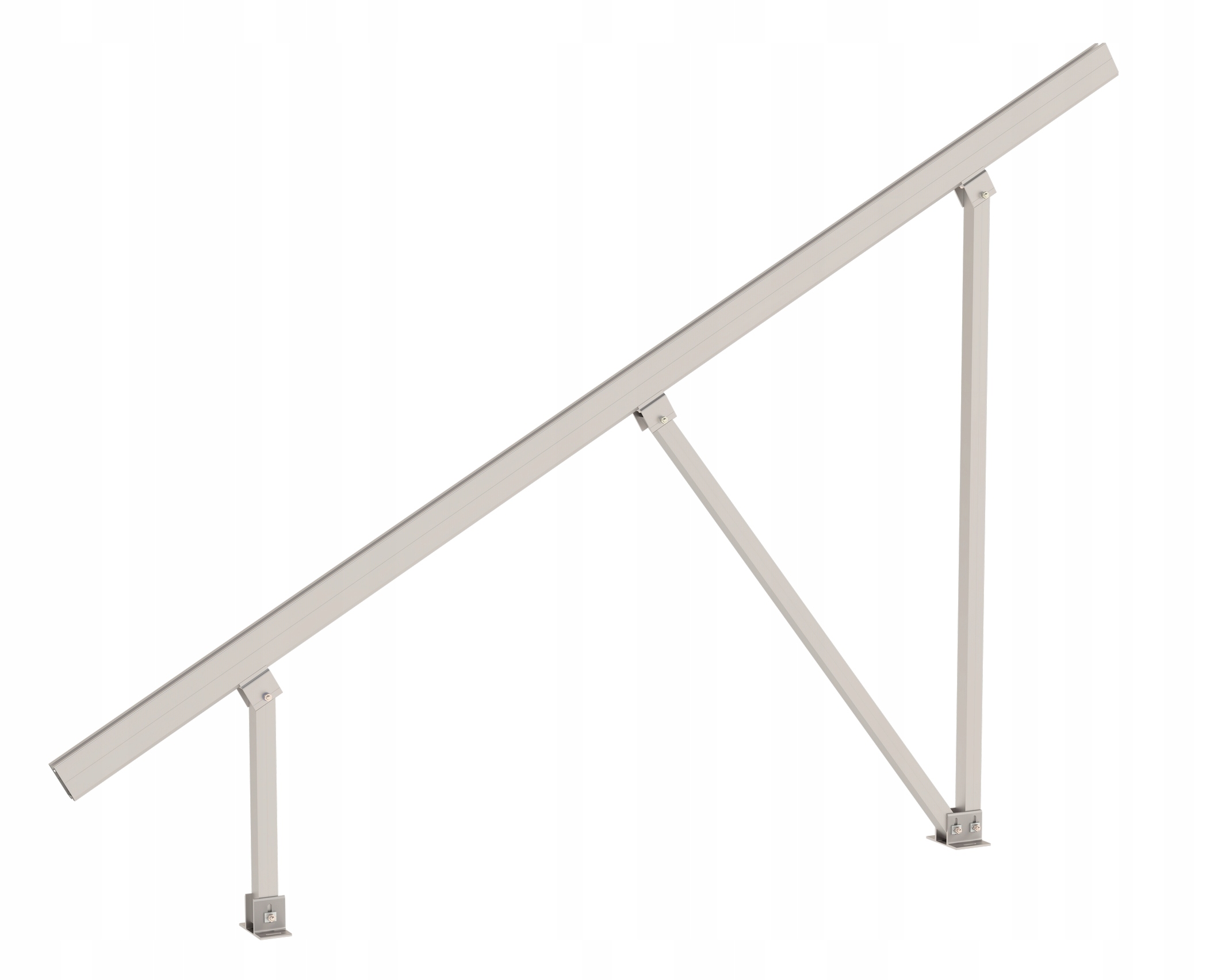

Obok przedstawiona została przykładowo zmontowana instalacja fotowoltaiczna z wykorzystaniem trzech oferowanych na tej aukcji trójkątów gruntowych TG-360 30°. Widok poglądowy.

Wszystkie pozostałe elementy widocznej obok konstrukcji dostępne są na innych naszych aukcjach.

Poniżej przedstawiono pozostałe elementy które należy dobrać na innych naszych aukcjach, tak aby zbudować kompletny stół który pozwoli na zamontowanie wymaganej ilości paneli fotowoltaicznych.

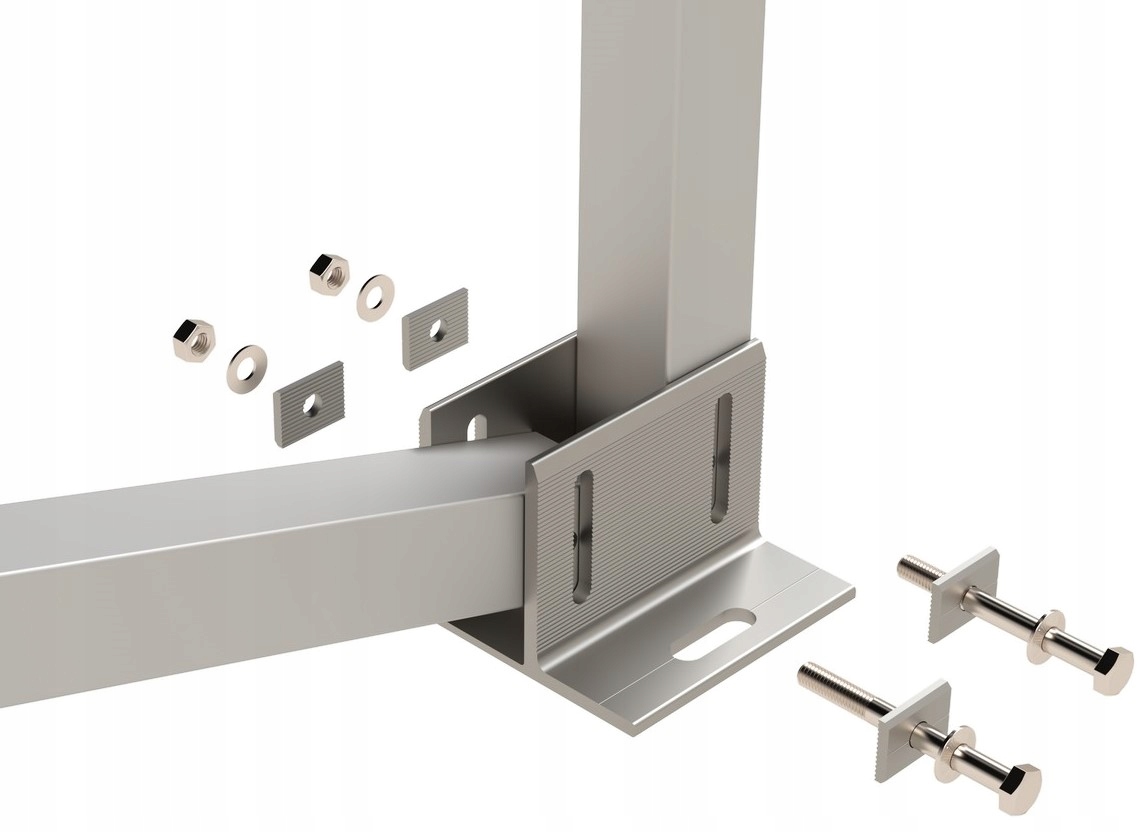

Dwie stopy w komplecie, zapewniają trwałe zamocowanie konstrukcji do fundamentu.

Szyna montażowa GR-01, długość 4450 lub 2220mm.

Dostępne na innych naszych aukcjach.

Łącznik LG-20 do połączenia szyny gruntowej GR-01,

Dostępny na innej naszej aukcji.

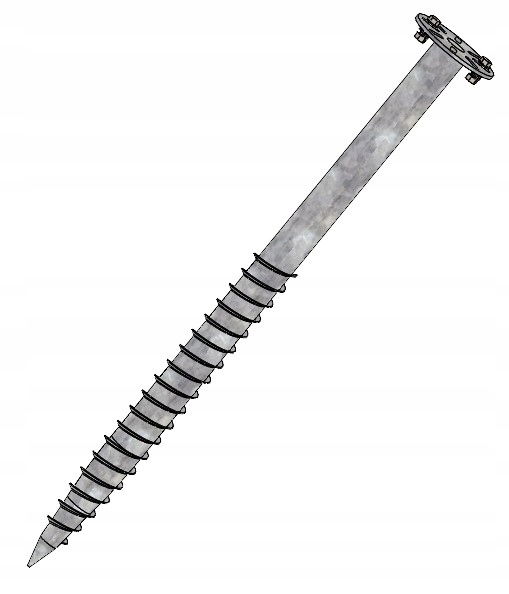

Śruba gruntowa SH-14 lub 16 do mocowania konstrukcji w gruncie.

Stosujemy 2 śruby do zamontowania jednego trójkąta.

Dostępna na innej naszej aukcji.

Klema KG-01 mocująca szynę GR-01 do belki trójkąta TG-360 30.

Należy zastosować 2 sztuki KG-01 aby zamocować jedną szynę montażową do jednego trójkąta.

Dostępna na innej naszej aukcji.

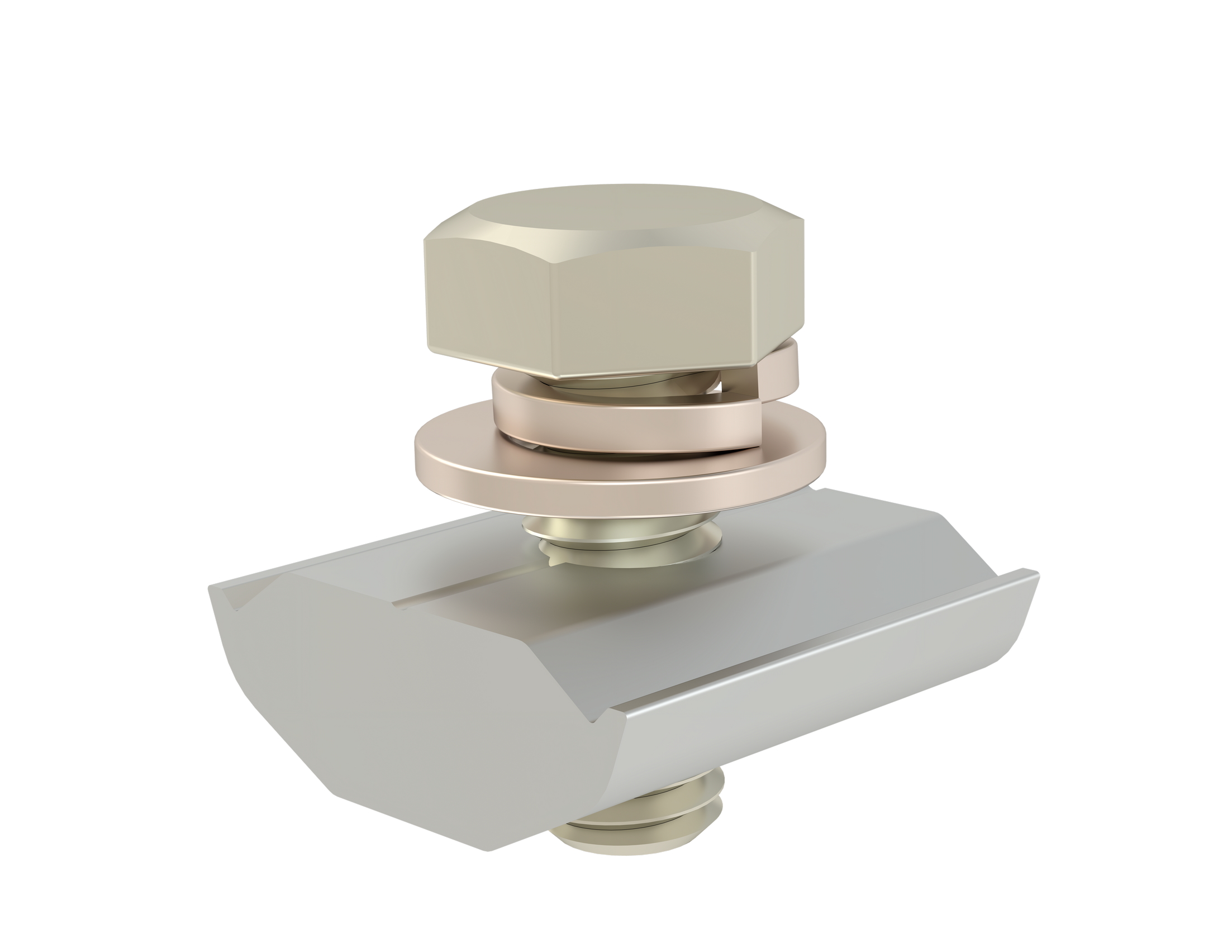

Wpust WT-04, umożliwia łatwy montaż panela do szyny montażowej GR-01. Montaż śrub od spodu paneli poprzez istniejące otwory w panelach.

Stosujemy 4 sztuki na panel.

Ten sposób montażu eliminuje przerwy pomiędzy panelami które występują w przypadku stosowania tradycyjnych klem montażowych.

Dostępny na innej naszej aukcji.

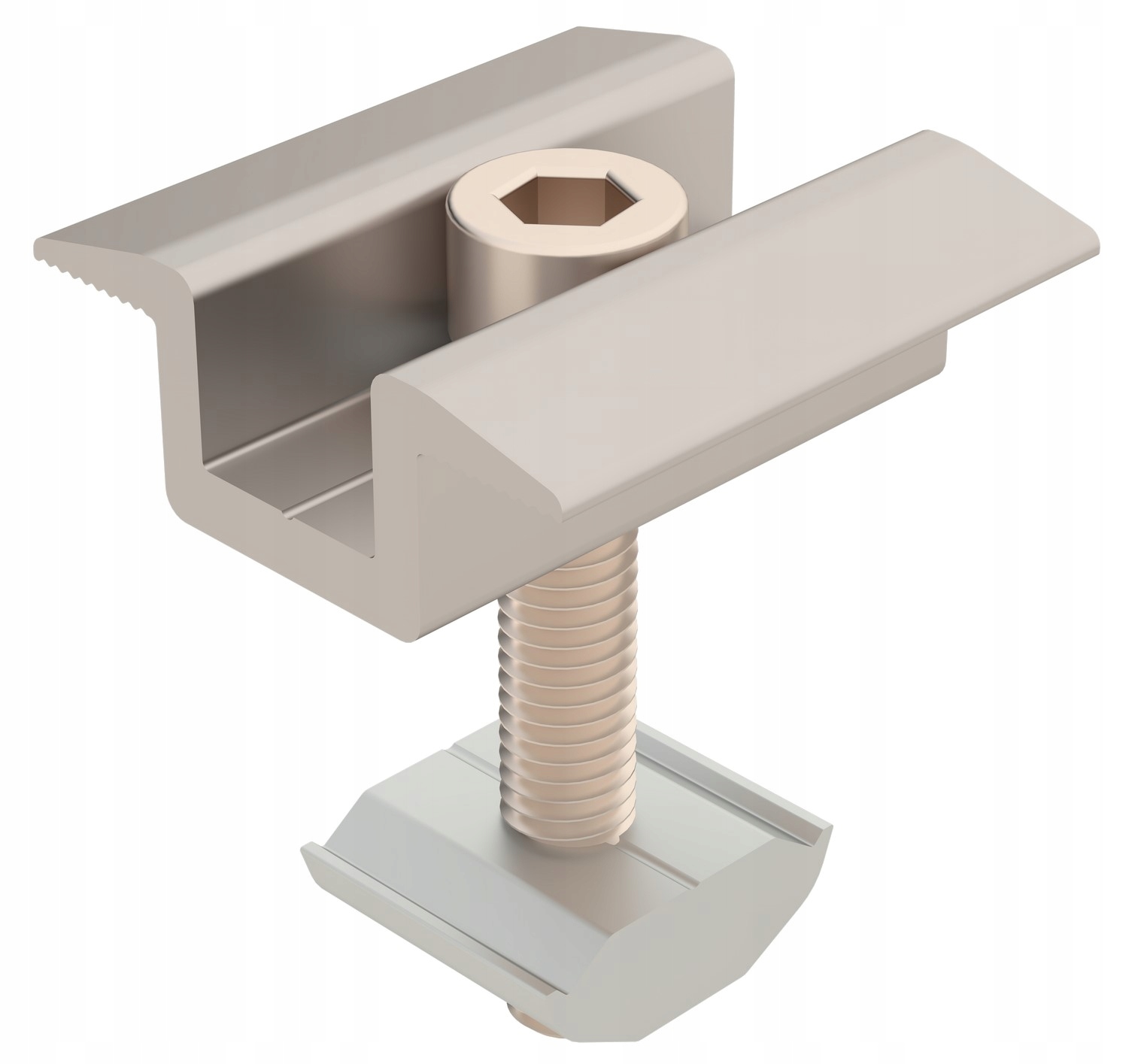

Klemy końcowe - mocowanie paneli do GR-01, alternatywa do WT-04.

Dostępne na innej naszej aukcji.

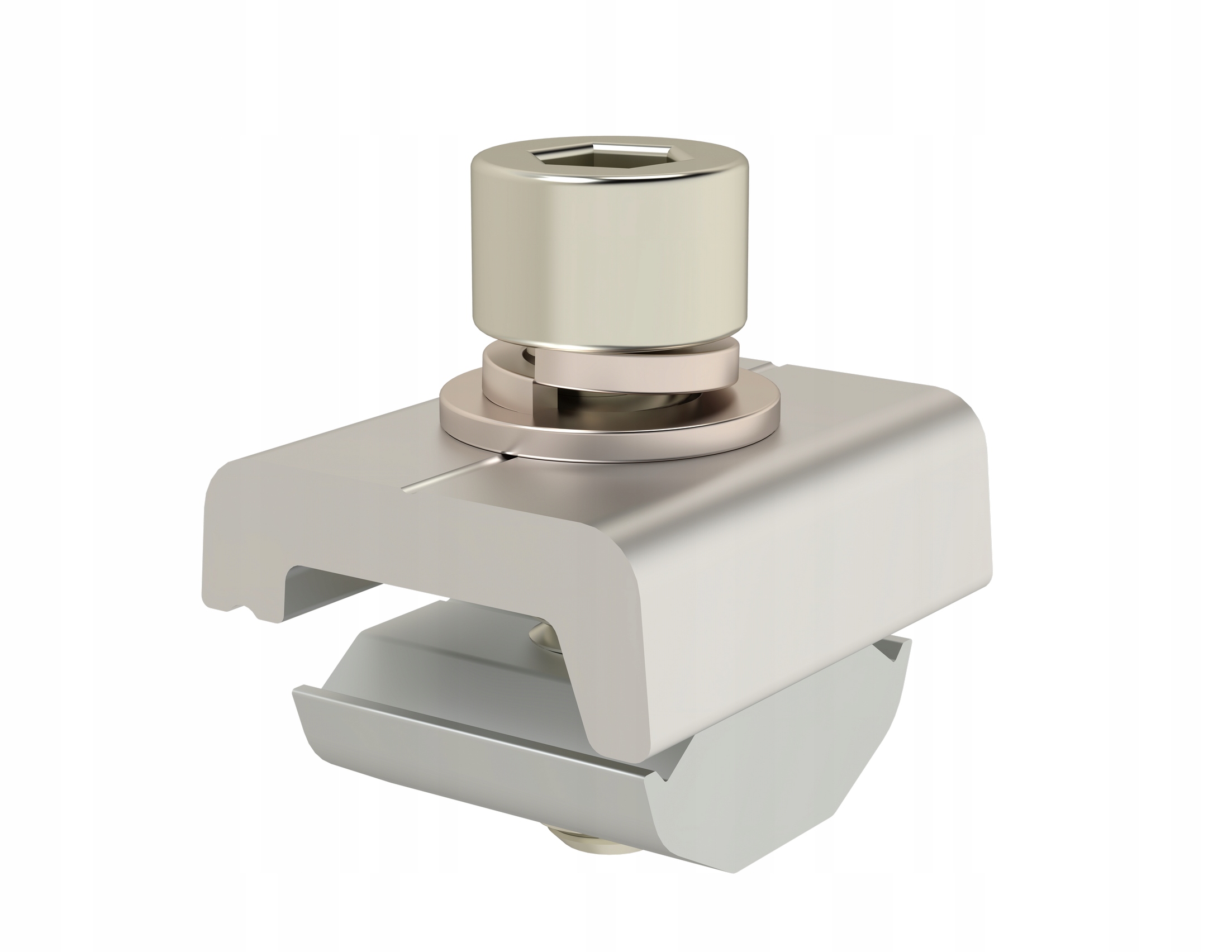

Klemy środkowe - mocowanie paneli do GR-01, alternatywa do WT-04.

Dostępna na innej naszej aukcji.

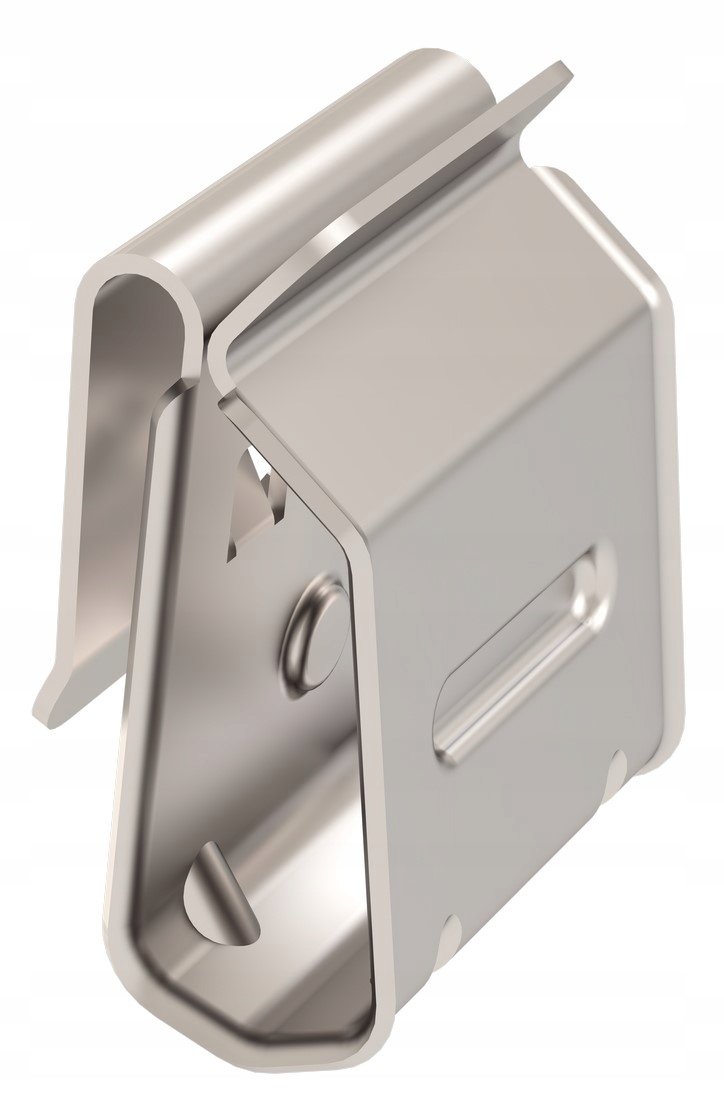

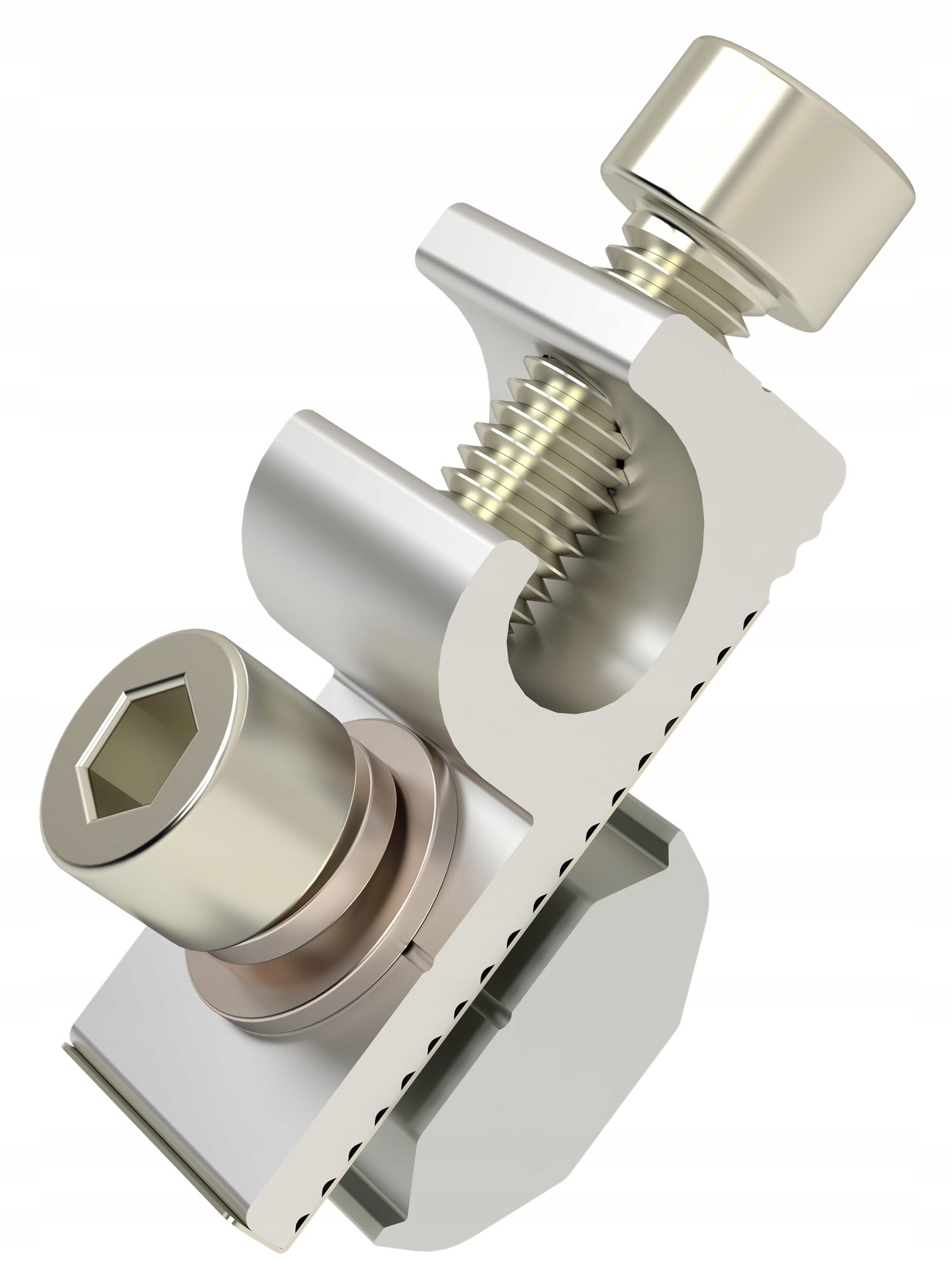

Zacisk ZU-01 uziemiający konstrukcję.

Dostępny na innej naszej aukcji.

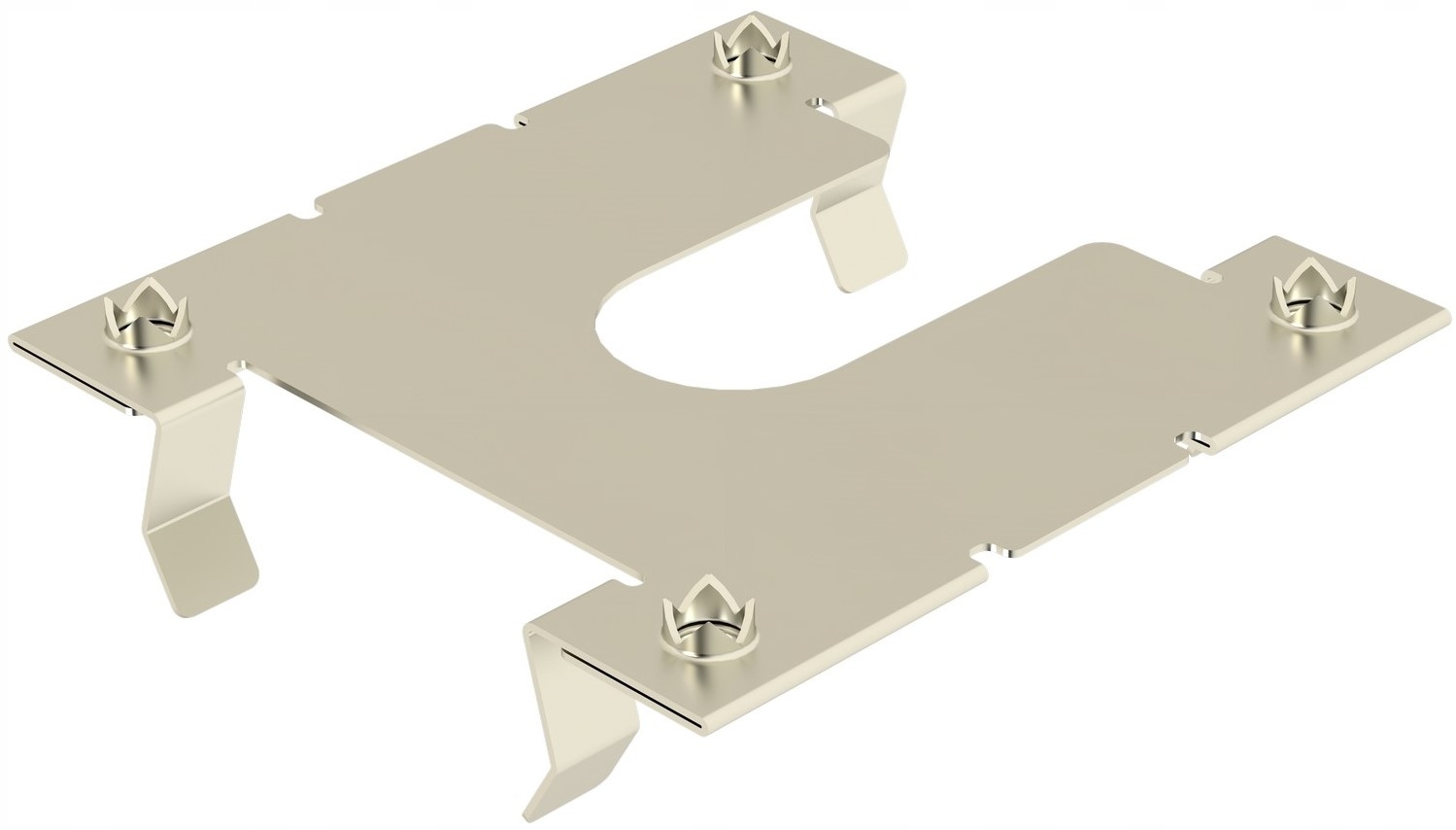

Podkładka PU-01 uziemiająca panele fotowoltaiczne.

Dostępna na innej naszej aukcji.

Klips CC-02, uchwyt do porządkowania przewodów DC na konstrukcji.

Dostępny na innej naszej aukcji.
