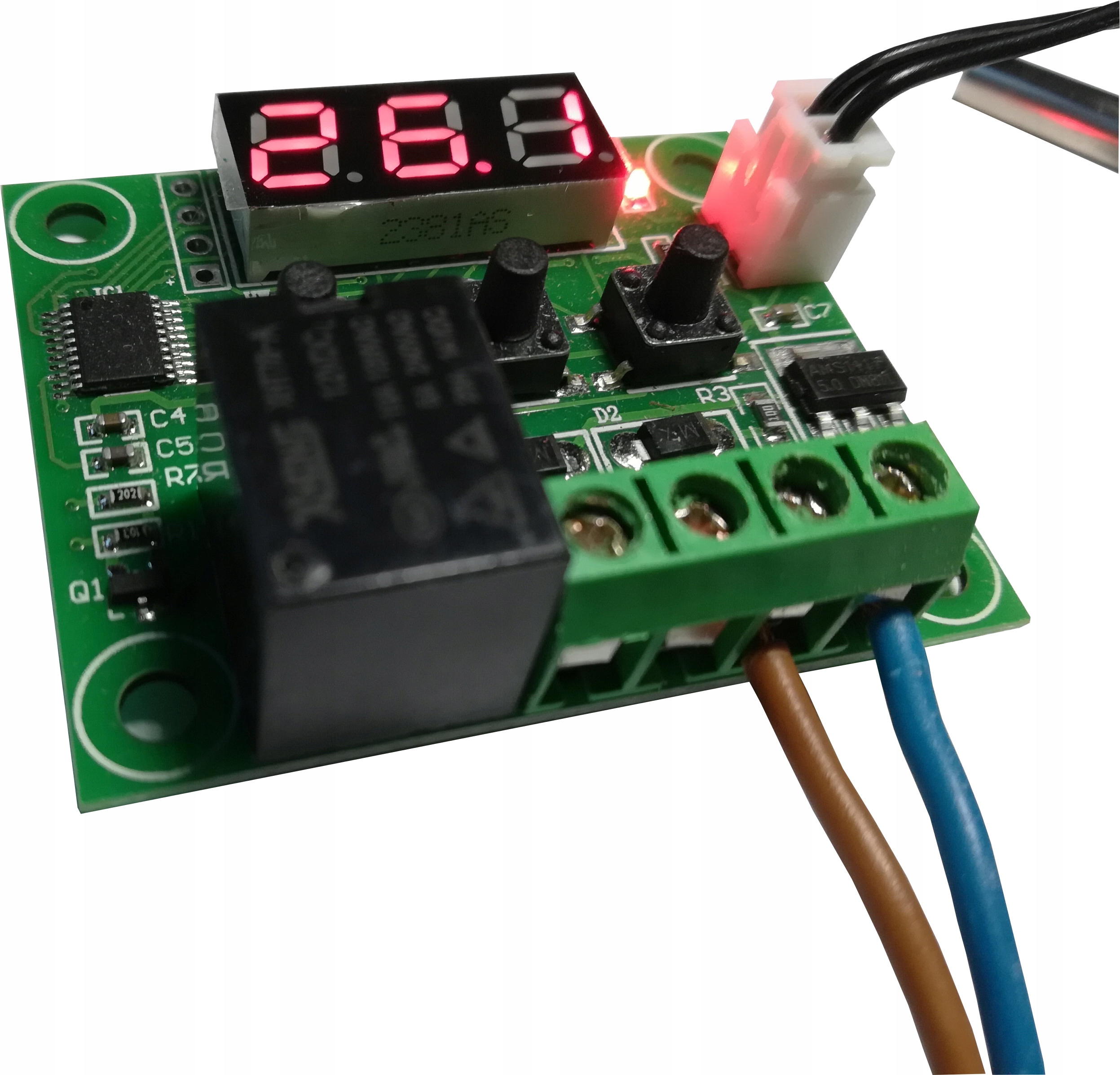

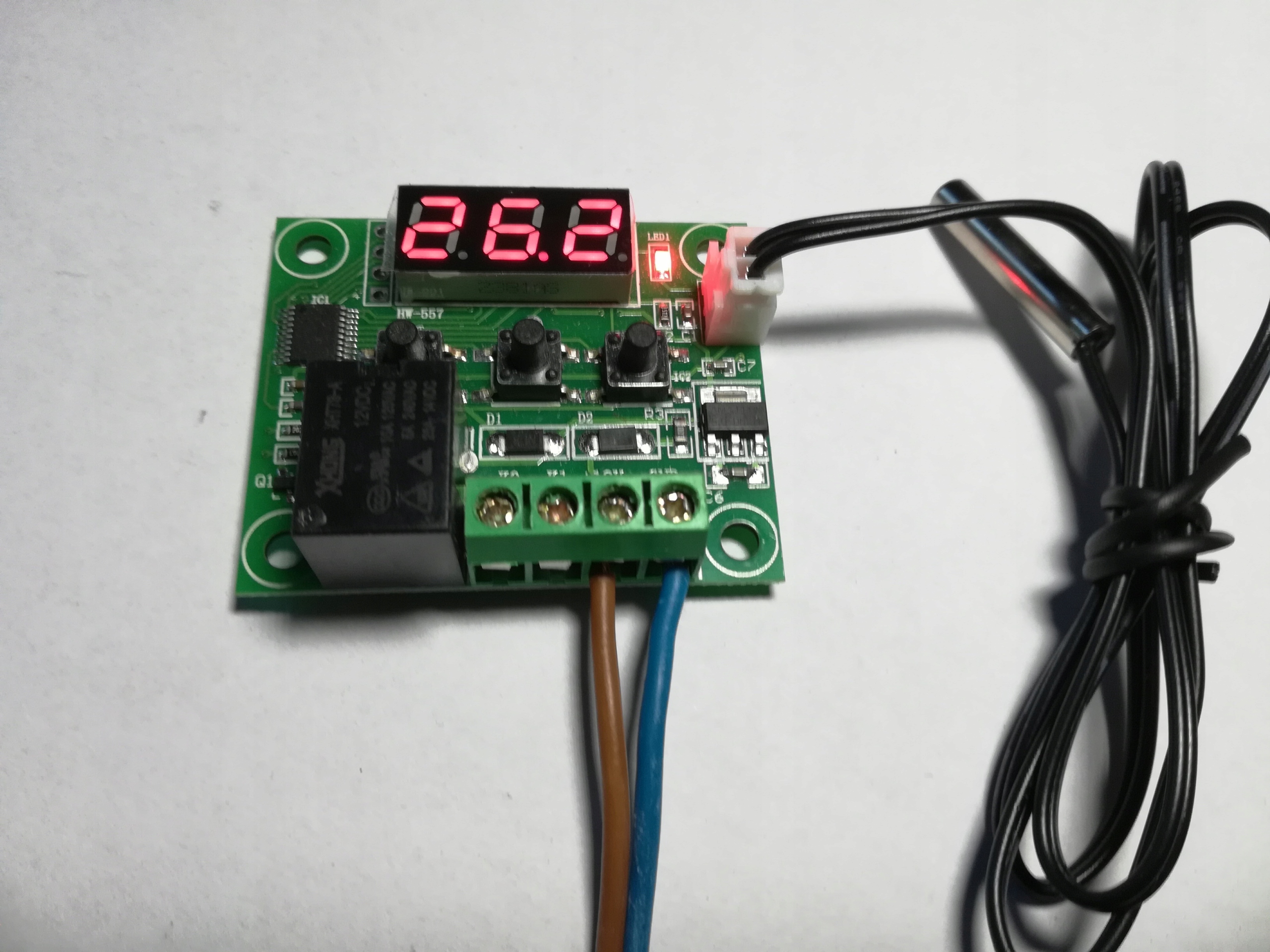

Termostat W1209 - Cyfrowy Regulator Temperatury -50°C - +110°C + czujnik

PARAMETRY I CECHY PRODUKTU

• Wysoka jakość wykonania. Złożony i gotowy do pracy.
• Służy do automatycznej regulacji temperatury w różnych miejscach i urządzeniach.
• Łatwa obsługa (3 przyciski do obsługi).
• Wbudowana pamięć ustawień: po zaniku zasilania nie trzeba na nowo programować.
• Funkcja: grzania lub chłodzenia.

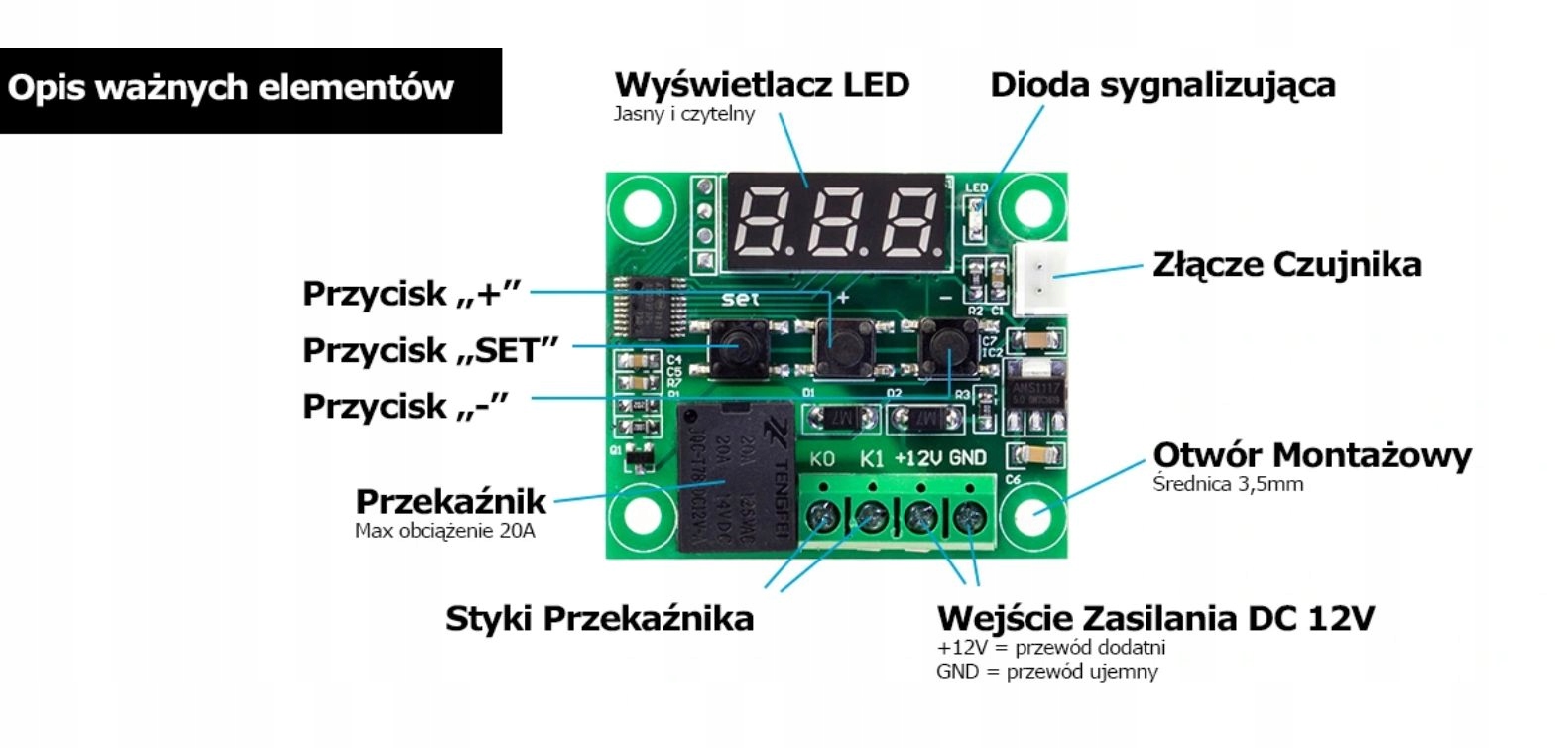

• Opis wyprowadzeń i instrukcja obsługi poniżej na grafikach.

• Napięcie wejściowe (zasilające): DC 12V
• Pobór prądu: 65mA
• Obciążalność styków przekaźnika: 20A

• Pomiar temperatury: -50°C - +110°C
• Rozdzielczość pomiaru temperatury: 0,1°C (do 99,9°C)
• Częstotliwość odświeżania temperatury: 0,5s (bardzo szybki)

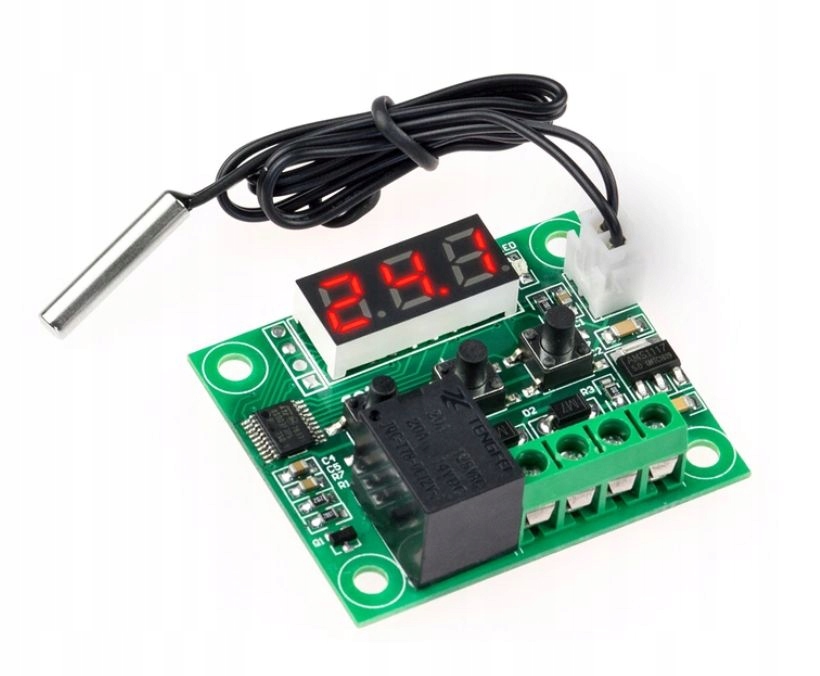

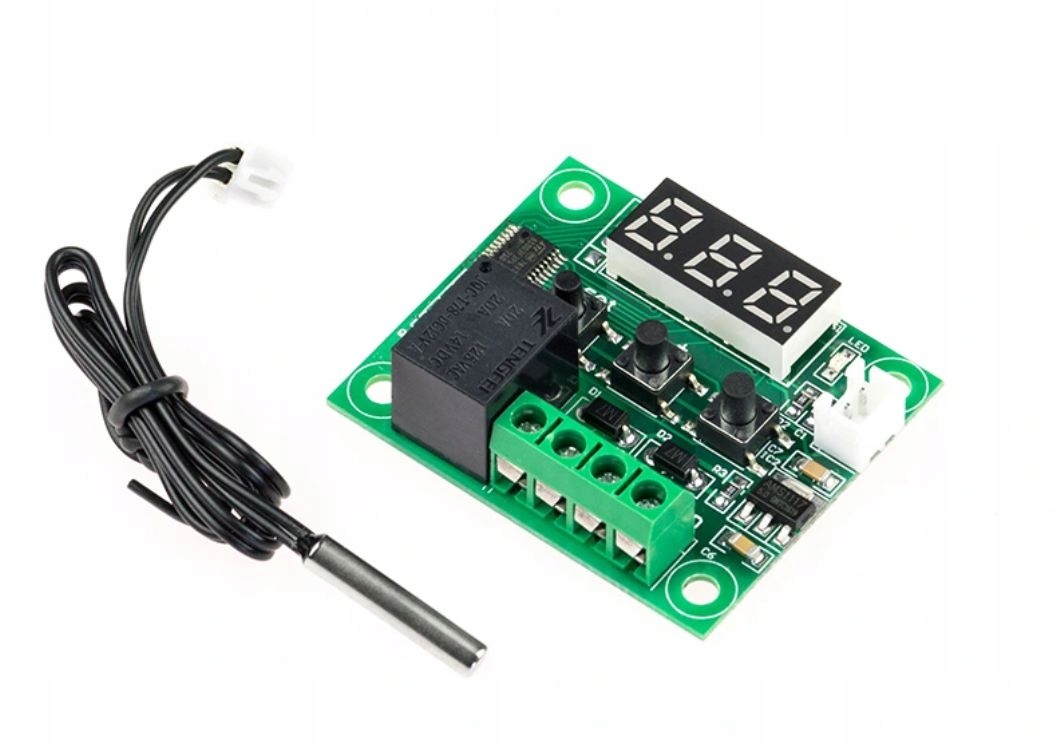

• Sonda pomiaru temperatury: wodoodporna
• Zastosowany czujnik: NTC10k
• Długość przewodu: 30cm (dłuższe posiadamy w ofercie)
• Średnica sondy: 4mm
• Długość sondy: 20mm

• Wyświetlacz: LED 3 cyfry
• Kolor wyświetlacza: czerwony

• Temperatura pracy: -10°C - +60°C
• Wilgotność pracy: 20% - 85%

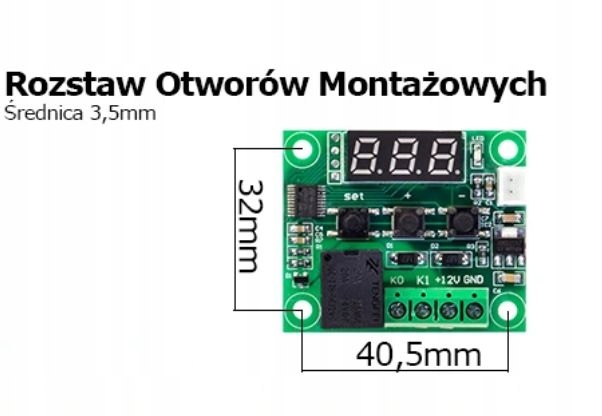

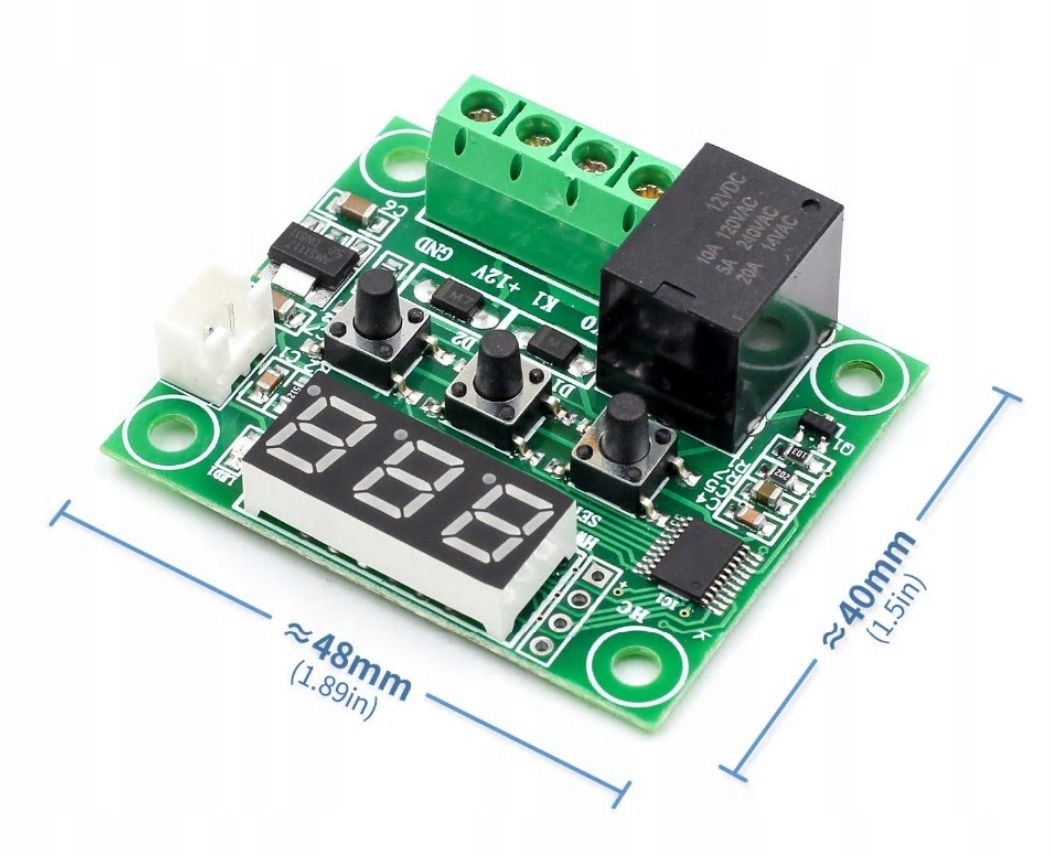

• Wymiary: 48 x 40 x 17mm
• Waga: 21g

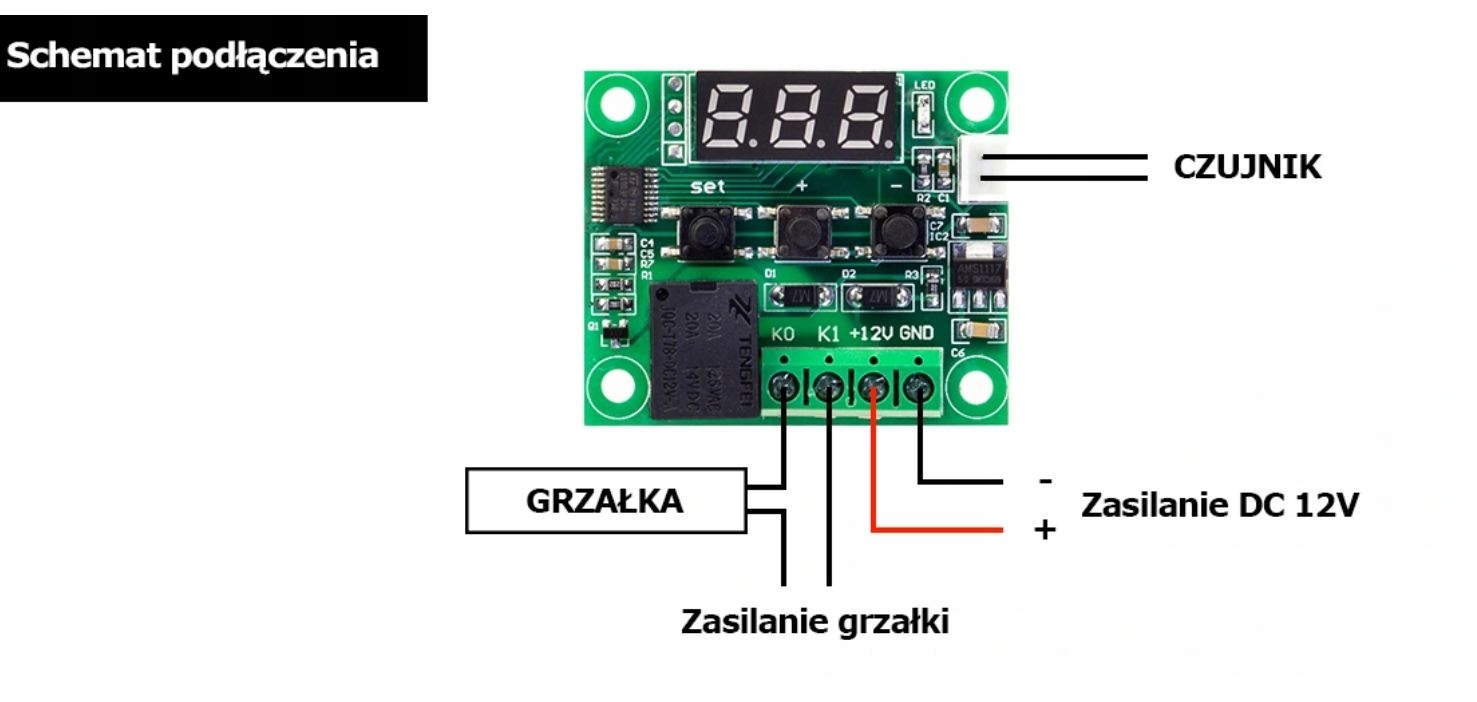

• Opis wyprowadzeń i instrukcja obsługi poniżej na grafikach.

INSTRUKCJA OBSŁUGI

Ustawienie temperatury:

1. Naciśnij przycisk SET - wyświetlacz zacznie migać.

2. Naciśnij przycisk + lub - aby zmienić wartość temperatury. Przytrzymaj przycisk, aby przyspieszyć zmianę.

3. Naciśnik przycisk SET, aby powrócić - po 5 sekundach bezczynności powrót nastąpi automatycznie.

Zaawansowane ustawienia: (przytrzymaj SET (3-4 sekundy), aż do pojawienia się „P0”.

Po pojawieniu się P0 używaj +/- aby przechodzić od P0 do P6.

Naciśnij SET, aby wejść w ustawienia.

Naciśnij lub przytrzymaj chwilę +/-, aby zmieniać wartość.

Naciśnij ponownie SET, aby wyjść do wyboru P0-P6

P0 - Chłodzenie „C” / Grzanie „H”.

P1 - Histereza (0,1-15).

P2 - Górny limit alarmu (wizualny "HHH") temperatury.

P3 - Dolny limit alarmu (wizualny "LLL") temperatury.

P4 - Kalibracja czujnika temperatury.

P5 - Opóźnienie włączenia przekaźnika po osiągnięciu temperatury (0-10min).

P6 - Alarm nadmiernej temperatury.

P7 i P8 (opcjonalnie zależnie od dostawy) - zakres temperatury alarmu i alarm przy chłodzeniu lub grzaniu

Po 5 sekundach bezczynności powrót nastąpi automatycznie.

Jeśli wyświetlacz wyświetla „LLL” oznacza to problem z otrzymywaniem sygnału z czujnika temperatury.
