Przetwornica z woltomierzem XL4015 DC-DC 5A Step-down z wyświetlaczem

⚡️ PRZETWORNICA OBNIŻAJĄCA NAPIĘCIE (STEP-DOWN)

Zasilanie to jedno z ważniejszych zagadnień budowania urządzeń elektronicznych. W zasadzie bez dobrego zasilania nasz układ nie będzie działał.

Warto wybrać moduł, który dostarczy odpowiednie napięcie i będzie odpowiednio wydajny prądowo.

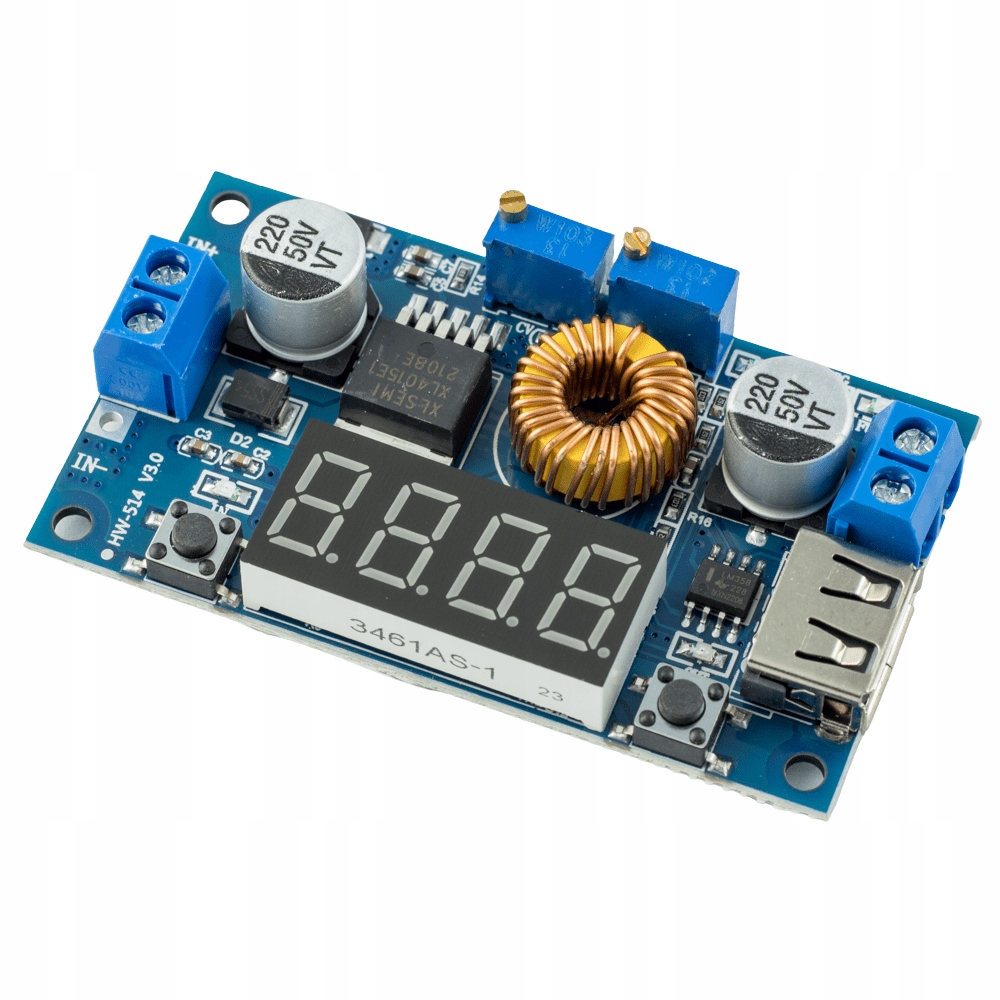

⚡️ PRZETWORNICA DC-DC XL4015

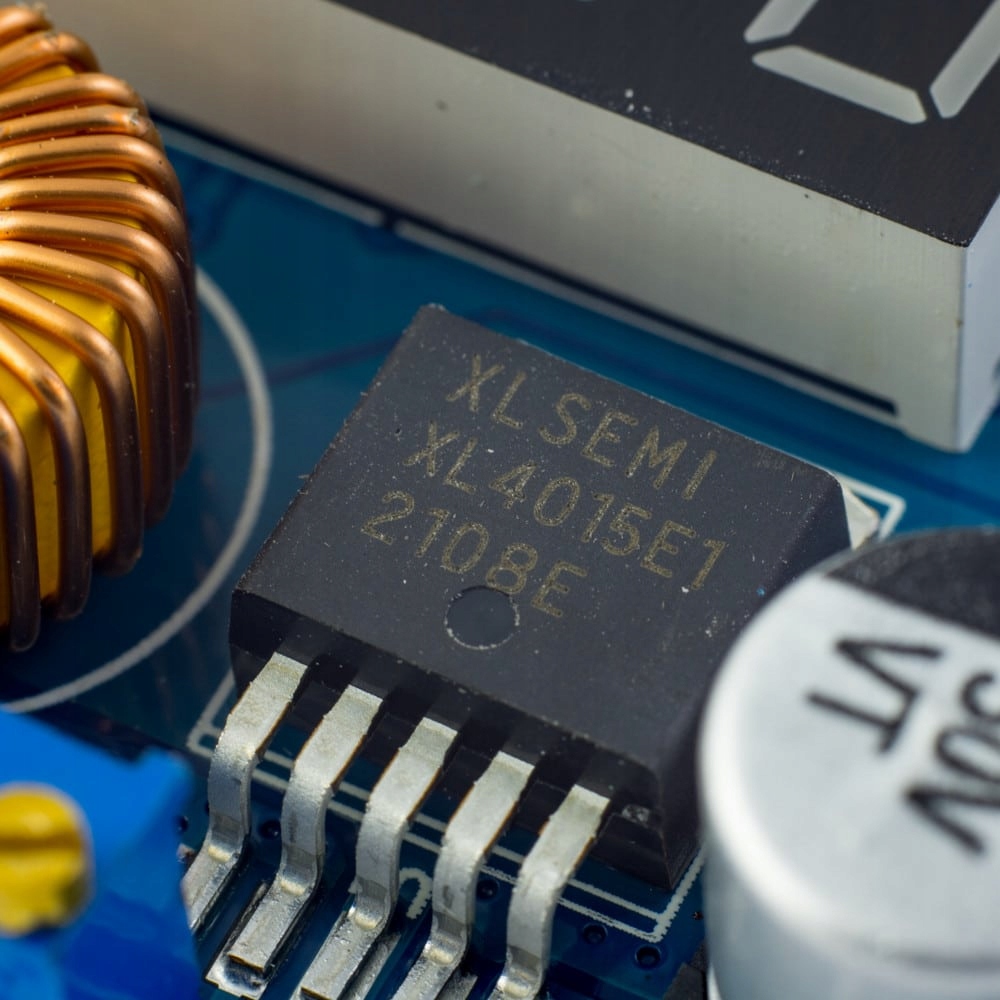

Przetwornica step-down zbudowana jest na znanym i popularnym układzie XL4015 – to jeden z ciekawszych wyborów.

Przetwornica DC-DC zamienia stałe napięcie wejściowe na stałe napięcie na wyjściu. Na wejście przetwornicy możemy podać napięcie już od 5V aż do 38V.

☝️ Jest to przetwornica uniwersalna o szerokim zastosowaniu typu BUCK bez izolacji galwanicznej.

✨ KLUCZOWE CECHY I ZALETY

✅ Regulacja napięcia wyjściowego – z przetwornicy przez potencjometr wieloobrotowy, który znajduje się na module. Regulacja odbywa się w zakresie od 1,25V do 36V. Trzeba pamiętać, że napięcie wyjściowe musi być niższe niż wejściowe.

✅ Regulacja prądu wyjściowego – ograniczenie takie idealnie nadaje się do prawidłowego ładowania ogniw Li-Ion, Li-Pol itp. Regulacja prądu wyjściowego odbywa się przed potencjometr wieloobrotowy, podobnie jak napięcie wyjściowe.

✅ Nawet 5A prądu – kolejnym ważnym parametrem jest maksymalny prąd, jaki może wydać przetwornica. Moduł XL4015 jest dosyć wydajny. Może dostarczyć maksymalnie aż 5A prądu (potrzebny radiator). Prąd ciągły możliwy jest na poziomie 4,5A.

✅ Diody wskazujące – aktywne ładowanie, koniec ładowania i osiągnięcie limitu prądowego sygnalizowane jest odpowiednią diodą

✅ Radiator – do modułu dołączony jest, który schłodzi układ przy większym poborze prądu.

✅ Zabezpieczenie zwarciowe

✅ Zabezpieczenie termiczne

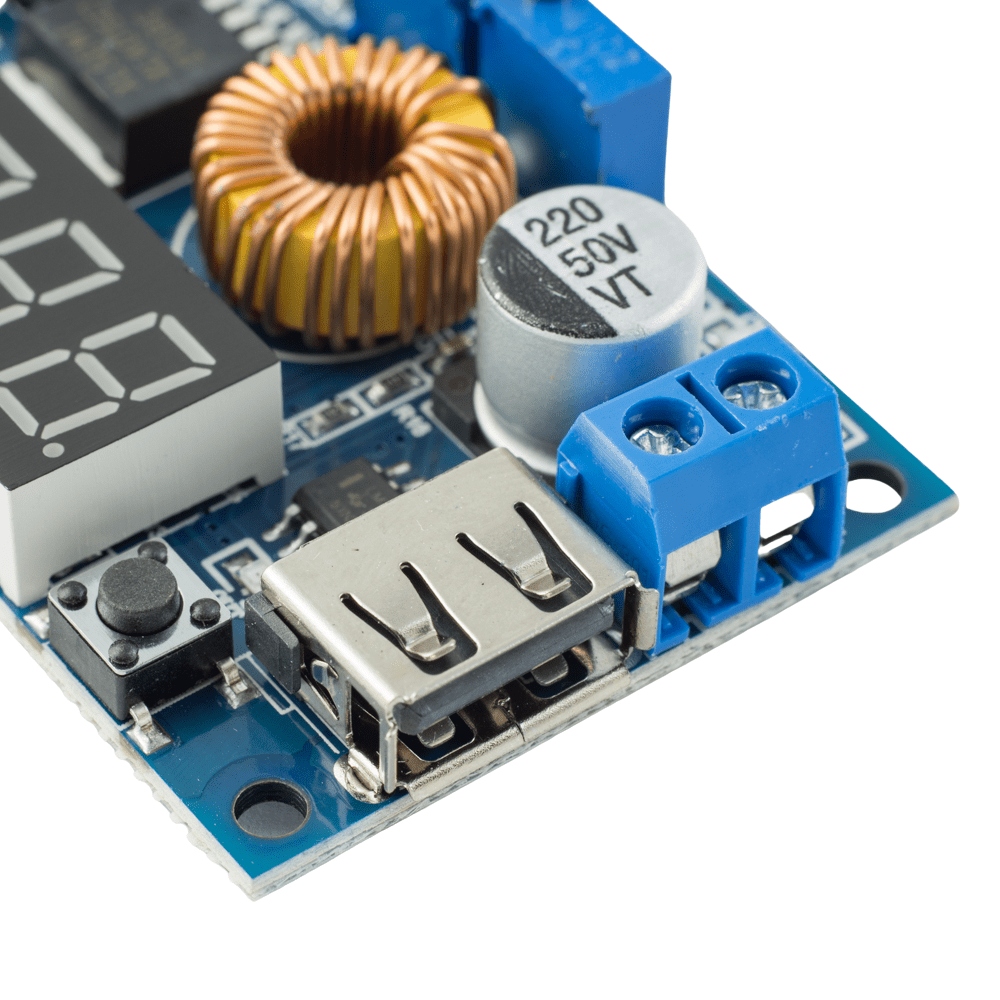

✅ GNIAZDO USB – na module znalazło się miejsce na gniazdo USB w standardzie USB A. Można z niego zasilić bezpośrednio urządzenia korzystające ze złącza USB.

⚠️ UWAGA! Napięcie w gnieździe USB jest takie same jak ustawione napięcie wyjściowe. Pamiętaj, aby ustawić napięcie 5 V na wyjściu przetwornicy, zanim podłączysz USB ‼

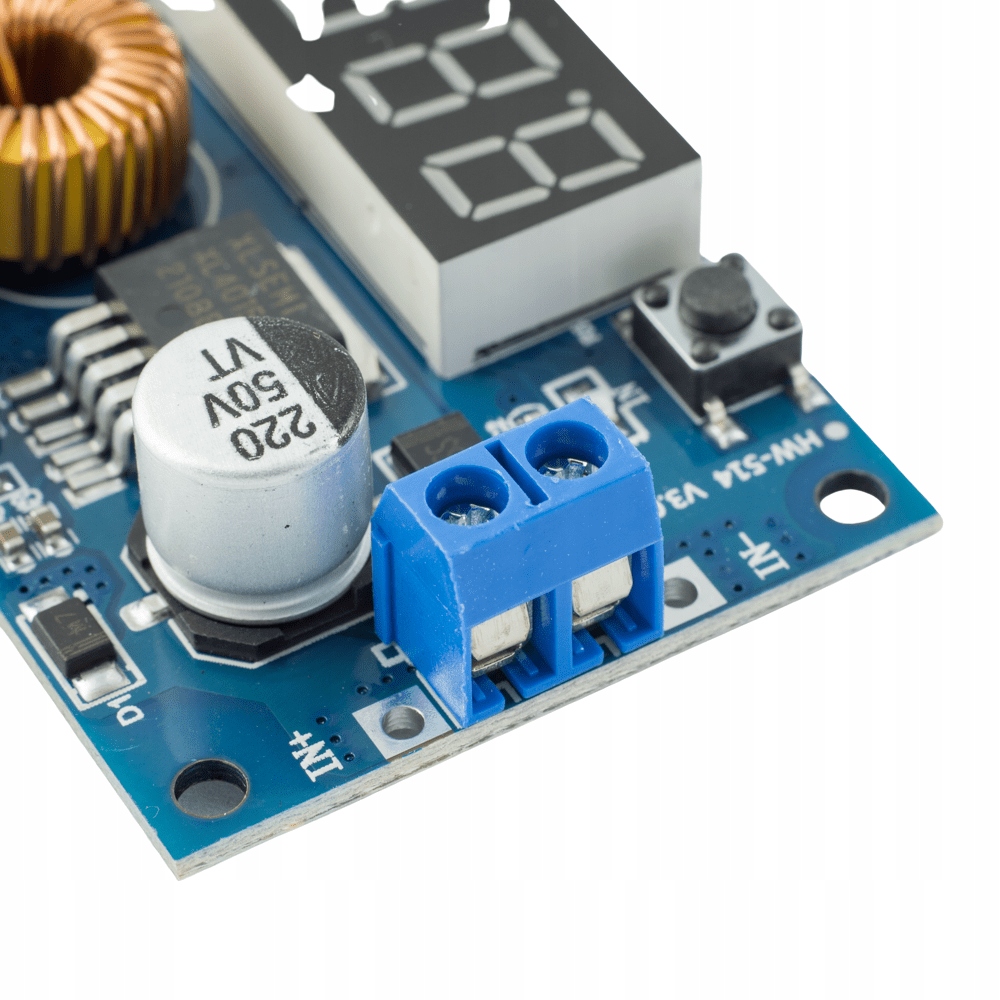

✅ Trzy metody podłączenia

1. Mocne złącza śrubowe (wejście i wyjście)
2. Pady lutownicze (tylko wejście)
3. Gniazdo USB A (tylko wyjście)

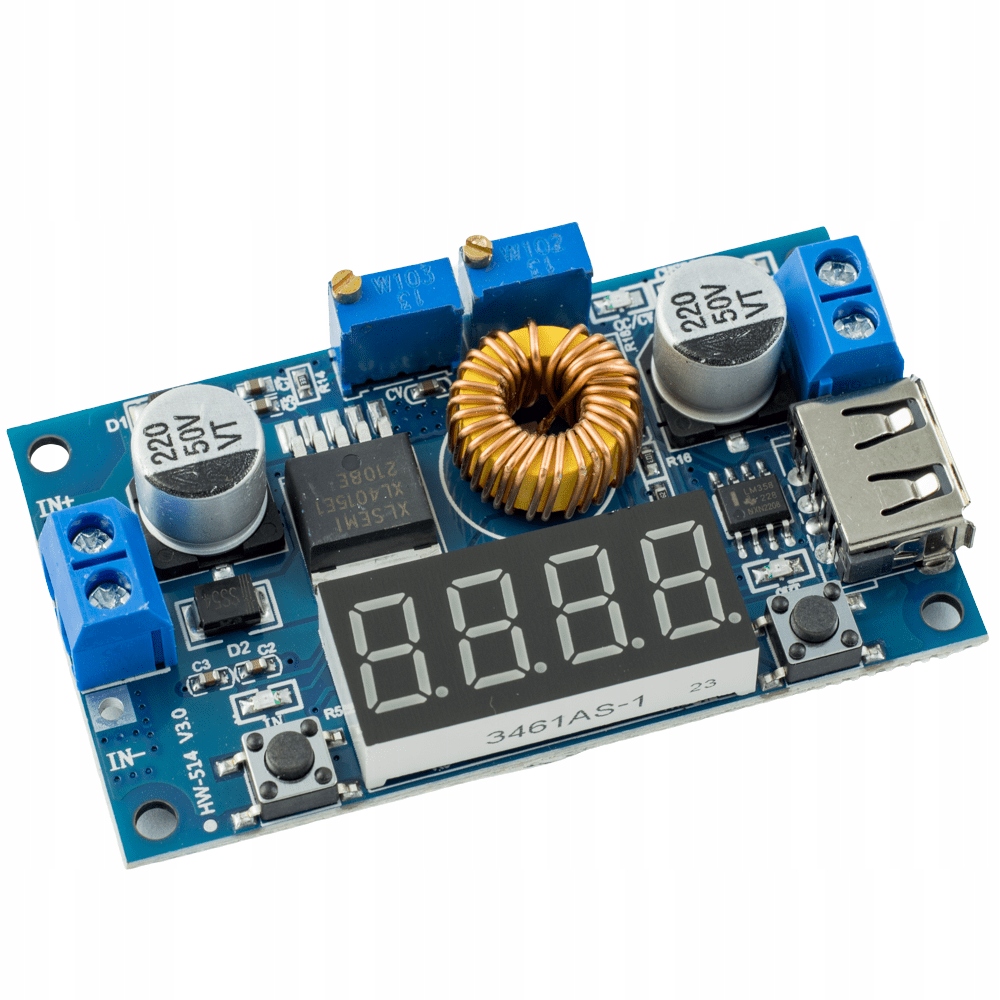

⚡️ WYŚWIETLACZ

Przetwornica posiada wbudowany wyświetlacz. Wyświetlacz może pokazać jeden z aktualnych parametrów pracy przetwornicy:

• Napięcie wejściowe
• Napięcie wyjściowe
• Prąd wyjściowy
• Moc wyjściową

☝️ Do przełączania się między trybami służy jeden z przycisków na module. Drugi przycisk włącza/wyłacza wyświetlacz.

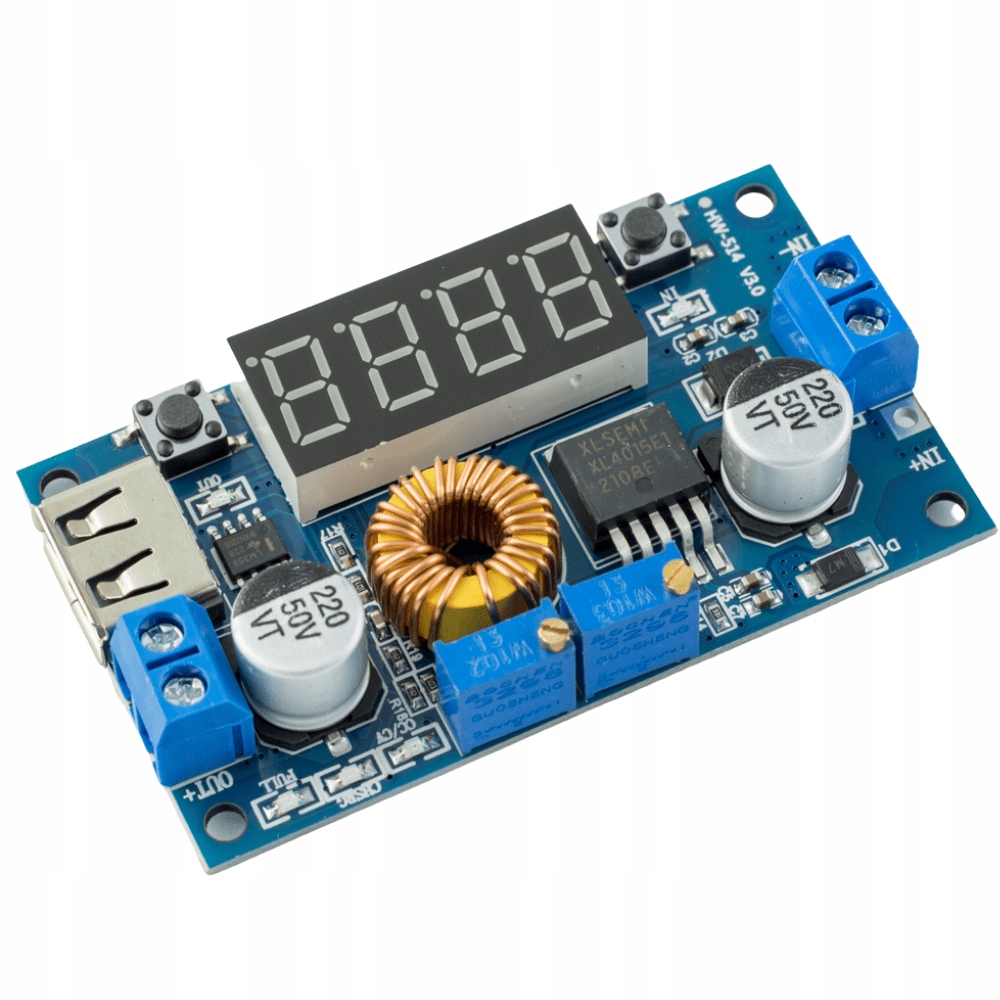

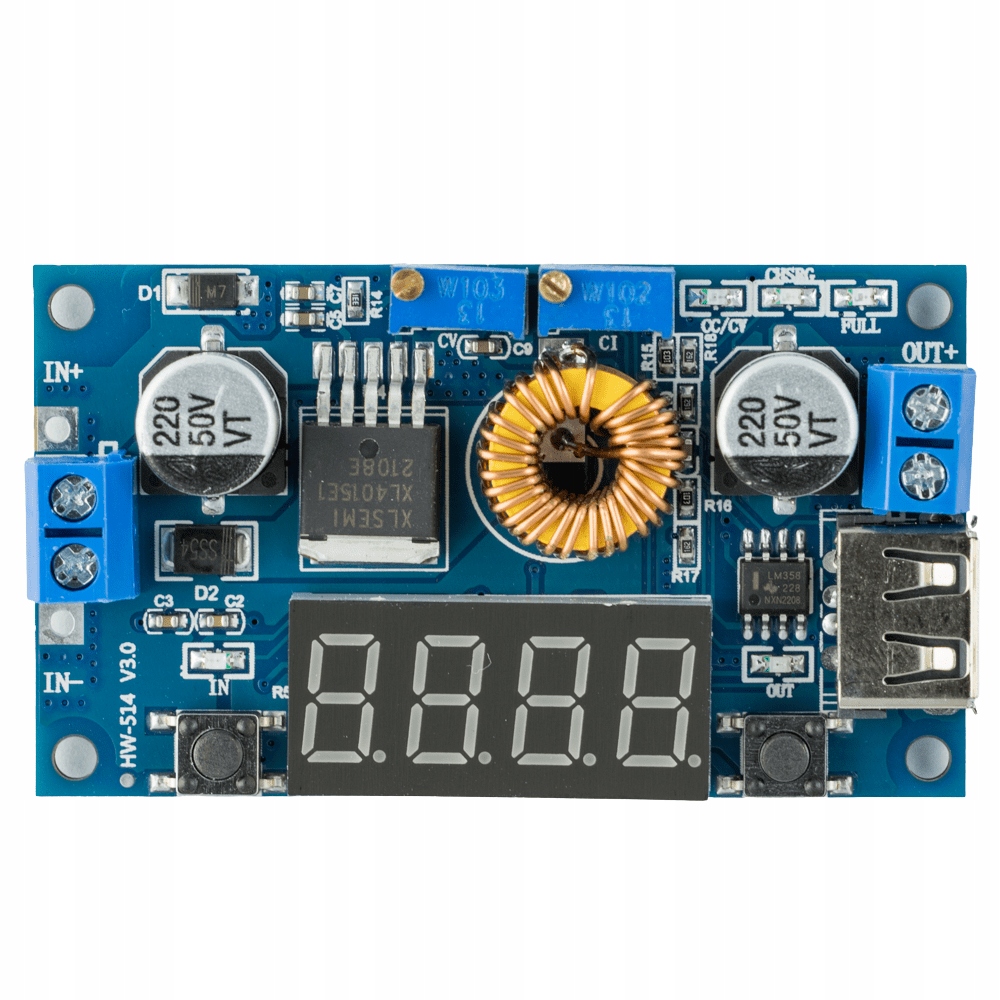

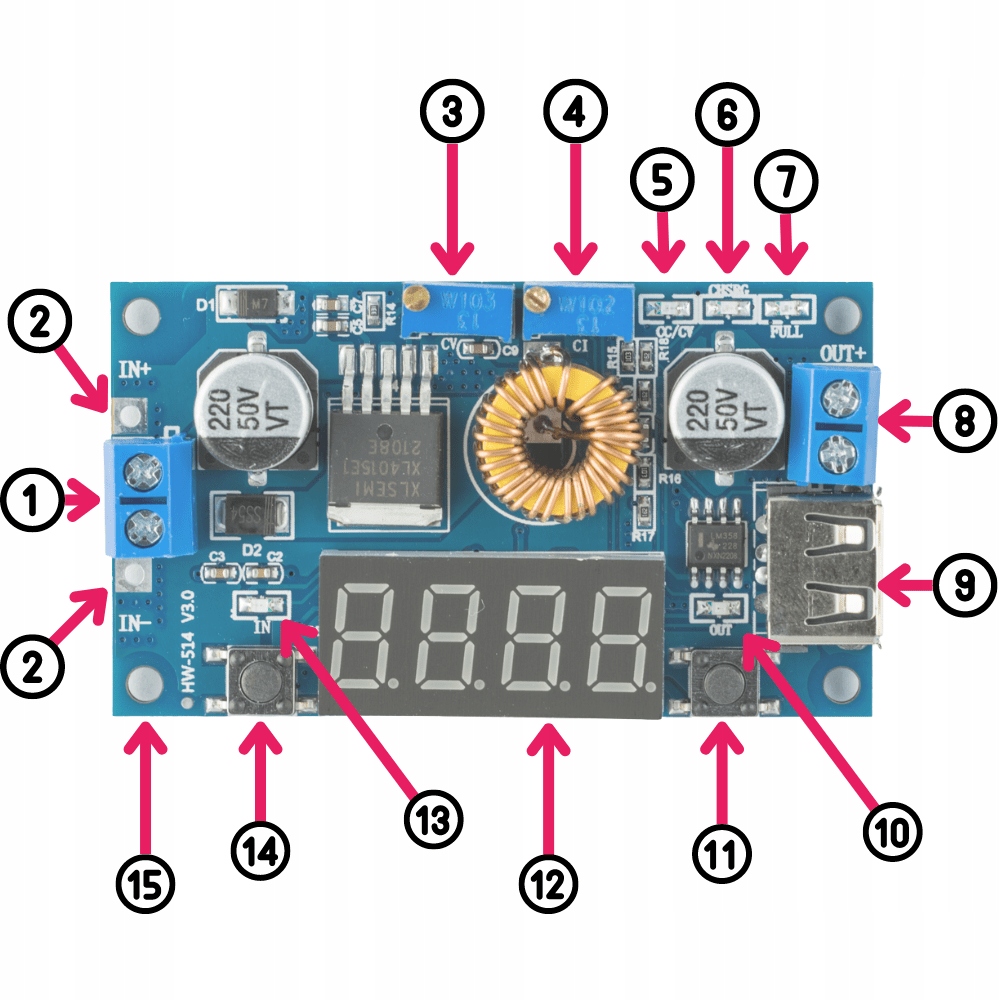

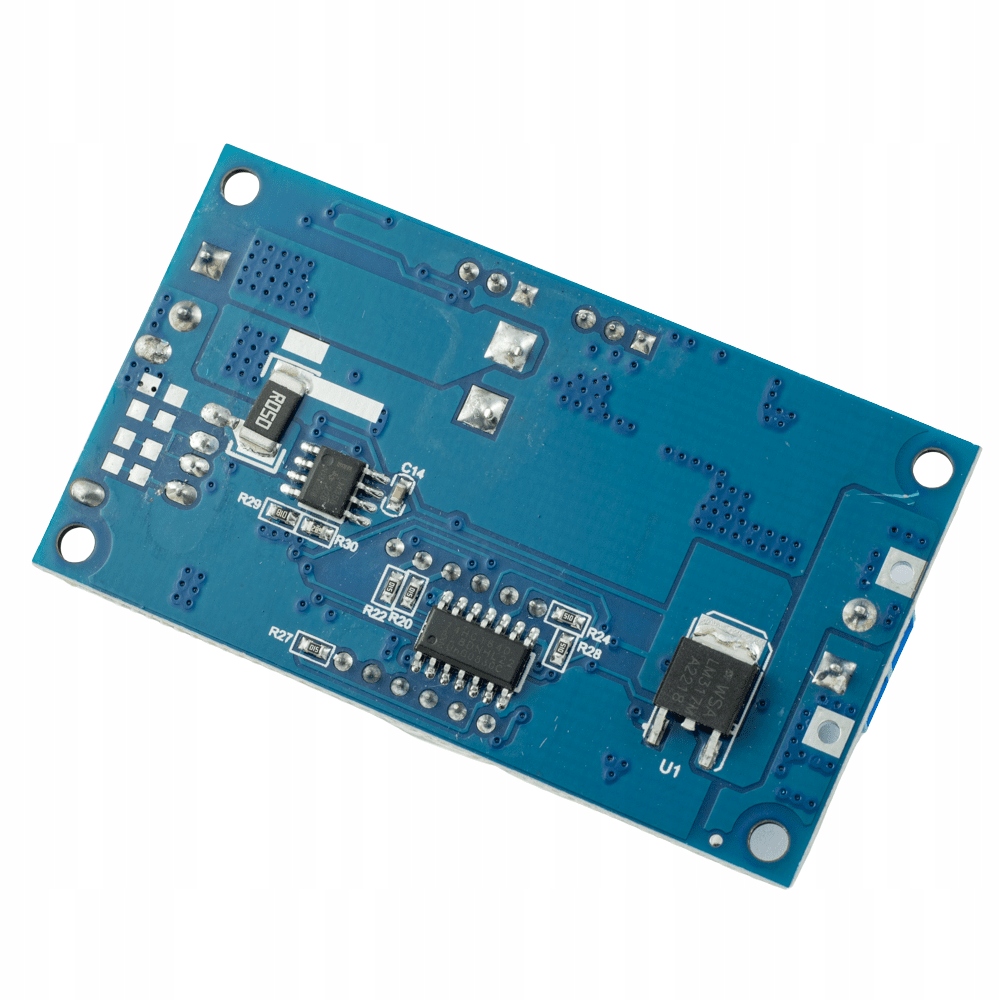

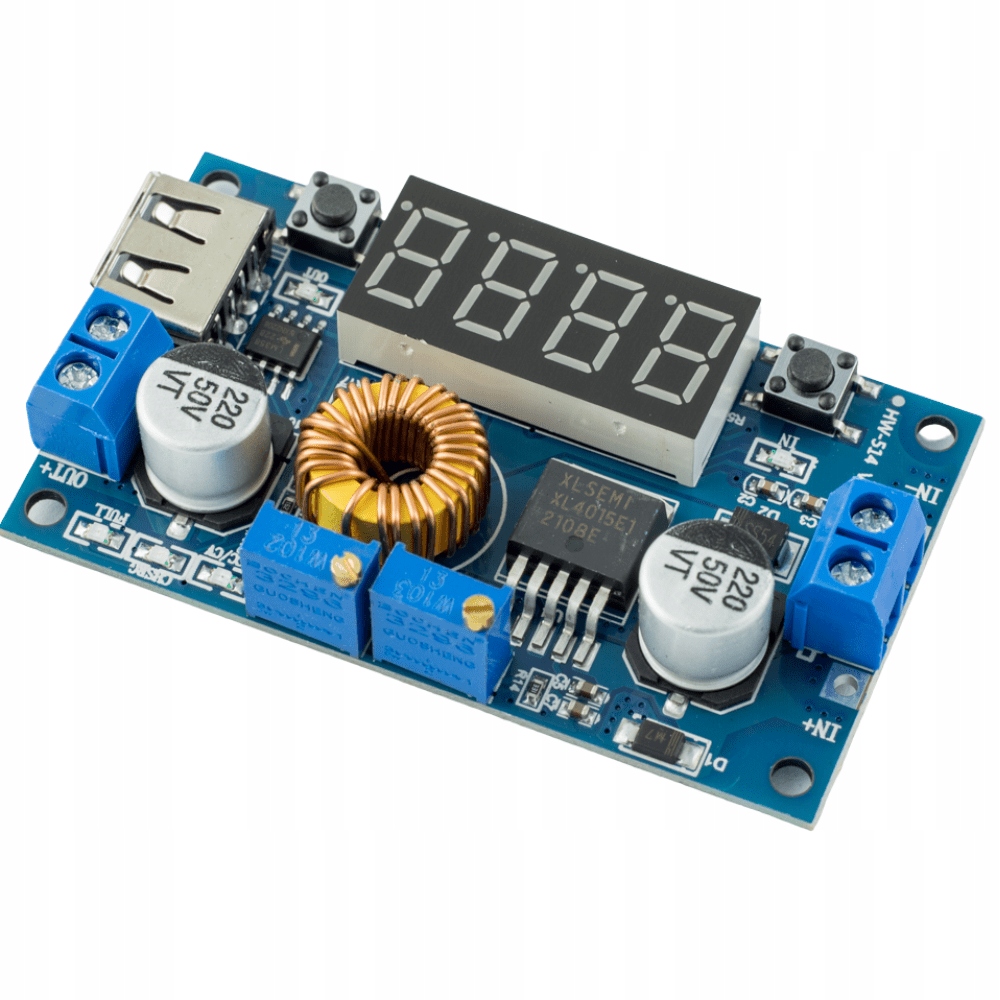

⭐️ ELEMENTY MODUŁU

1️⃣ Złącze śrubowe napięcia wejściowego

2️⃣ Pady lutownicze napięcia wejściowego

3️⃣ Regulacja napięcia wyjściowego

4️⃣ Regulacja ograniczenia prądu wyjściowego

5️⃣ Dioda LED czerwona CC/CV, sygnalizacja ograniczenia prądu

6️⃣ Dioda LED niebieska (sygnalizująca aktywne ładowanie (świeci gdy bieżący pobór prądu jest powyżej 100mA)

7️⃣ Dioda LED zielona sygnalizująca koniec ładowania akumulatora Li-Ion, Li-Pol (świeci gdy bieżący pobór prądu spadnie poniżej 100mA)

8️⃣ Złącze śrubowe napięcia wyjściowego

9️⃣ Złącze USB napięcia wyjściowego

1️⃣0️⃣ Dioda sygnalizująca mierzone napięcie wyjściowe

1️⃣1️⃣ Przycisk przełączania trybu wyświetlacza

1️⃣2️⃣ Wyświetlacz LED

1️⃣3️⃣ Dioda sygnalizująca mierzone napięcie wejściowe

1️⃣4️⃣ Przycisk włączający/wyłączający wyświetlacz LED

1️⃣5️⃣ Otwory montażowe (4 szt. – w każdym z rogów modułu)

⚙️ PARAMETRY PRZETWORNICY STEP-DOWN XL4015 1,25-36V 5A DC-DC Z WOLTOMIERZEM I REGULACJĄ PRĄDU

• Typ przetwornicy: Step-down, obniżająca napięcie
• Napięcie wejściowe: 5 – 38 V
• Napięcie wyjściowe: 1,25 – 36 V (regulowane)
• Napięcie wyjściowe USB: Takie jak wyjściowe napięcie przetwornicy. Nie stałe 5V!
• Układ przetwornicy: XL4015
• Prąd wyjściowy: 0 – 4,5 A (regulowany)
• Prąd wyjściowy maksymalny: 5 A (z radiatorem, w zestawie)
• Maksymalna moc wyjściowa: 75 W
• Zabezpieczenie przed zwarciem: Tak, limit 8 A
• Zabezpieczenie przed przegrzaniem: Tak
• Wydajność: Max 96%
• Częstotliwość: 180 kHz
• Wbudowany woltomierz do pomiaru napięcia wyjściowego
• Trzy diody LED sygnalizująca pracę przetwornicy
• Temperatura pracy: -40 ÷ 85 °C
• Otwory montażowe
• Wymiary: 68 x 39 x 15 mm

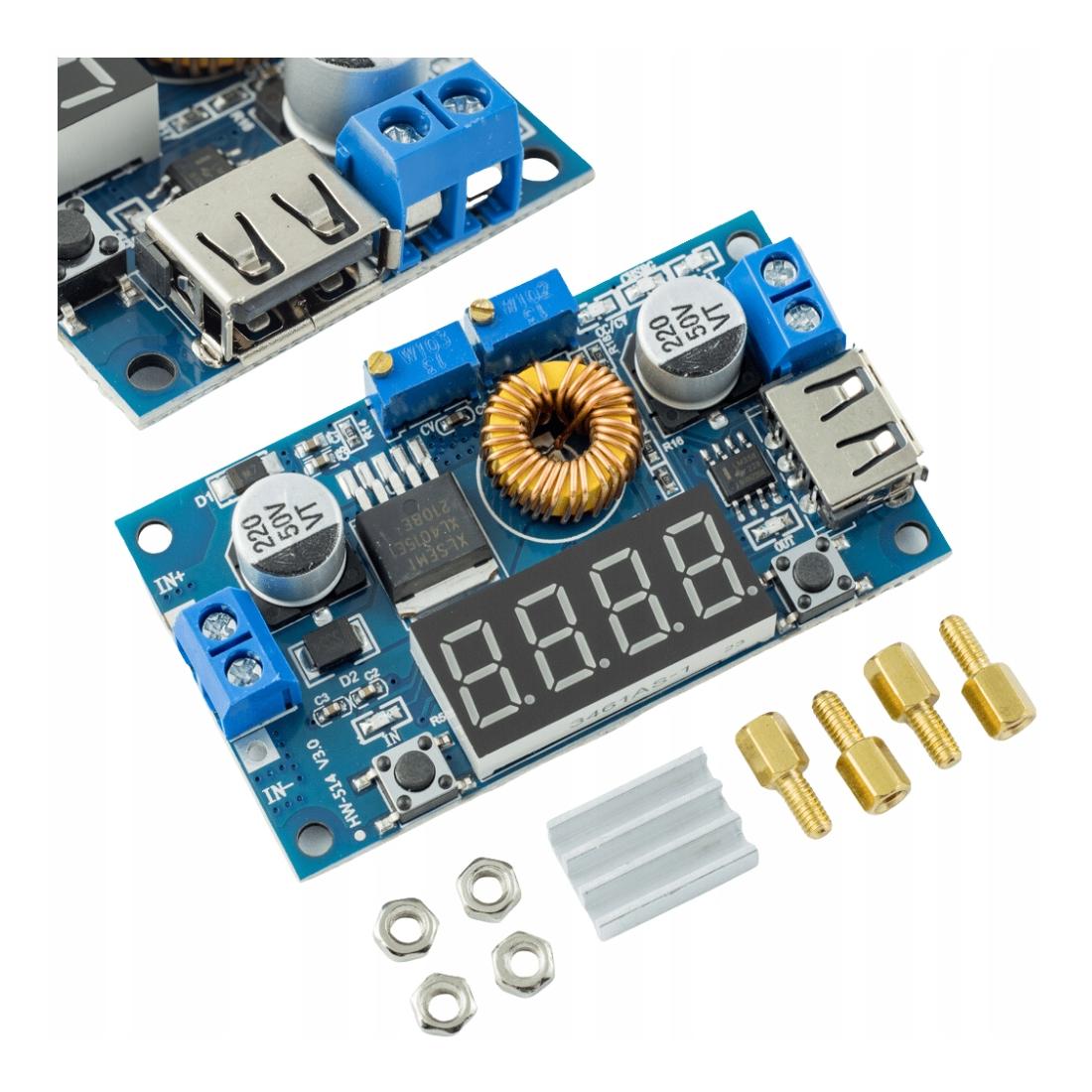

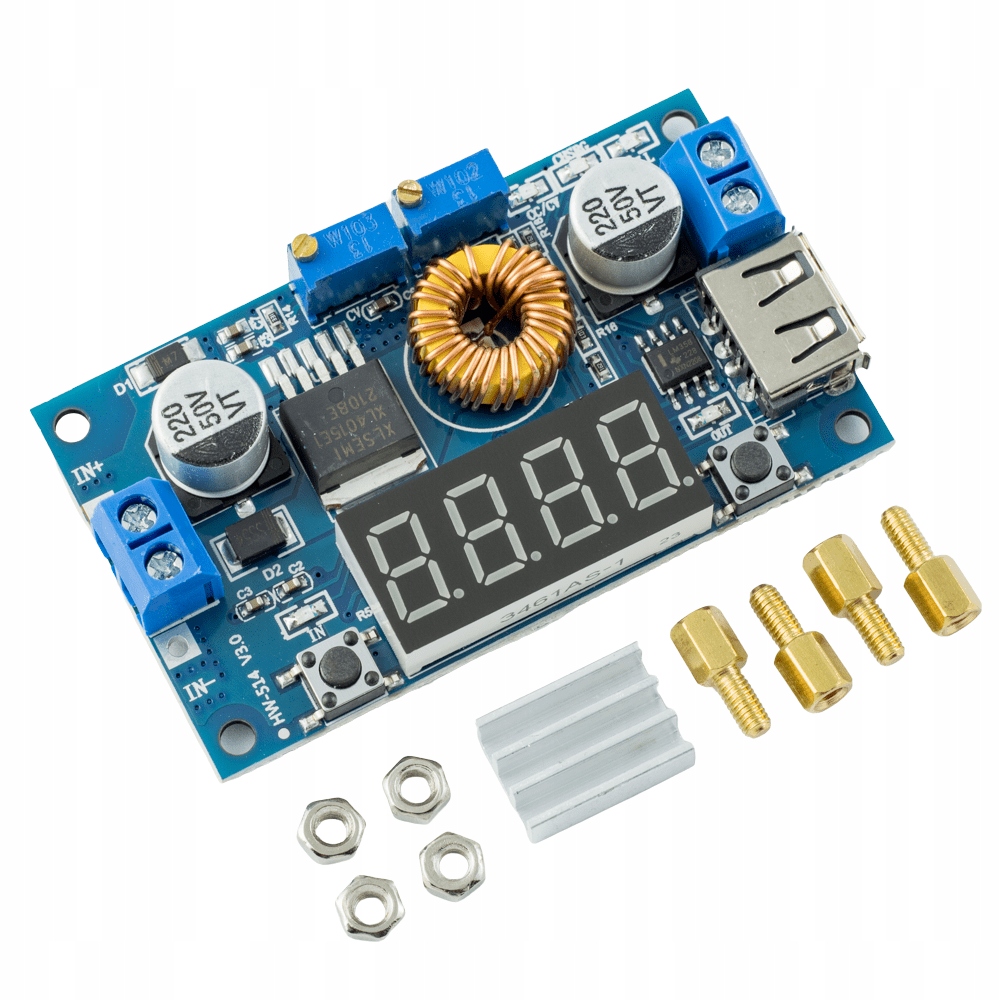

• W zestawie: przetwornica, radiator, słupki montażowe, nakrętki

⚠️ UWAGA

• Urządzenie reguluje napięcie poprzez jego obniżanie (step-down). Napięcie zasilania musi być większe od pożądanego napięcia wyjściowego.
• Niewłaściwe podłączenie polaryzacji zasilania uszkodzi układ.
• Urządzenie jest przeznaczone dla doświadczonych elektroników. Wymaga podstawowej wiedzy z elektroniki oraz umiejętności lutowania, oraz łączenia układów. Firma nie ponosi odpowiedzialności za źle wykonaną instalację urządzenia.
• Przed podłączeniem układu docelowego do przetwornicy/stabilizatora należy upewnić się woltomierzem, że ustawione zostało odpowiednie napięcie wyjściowe
