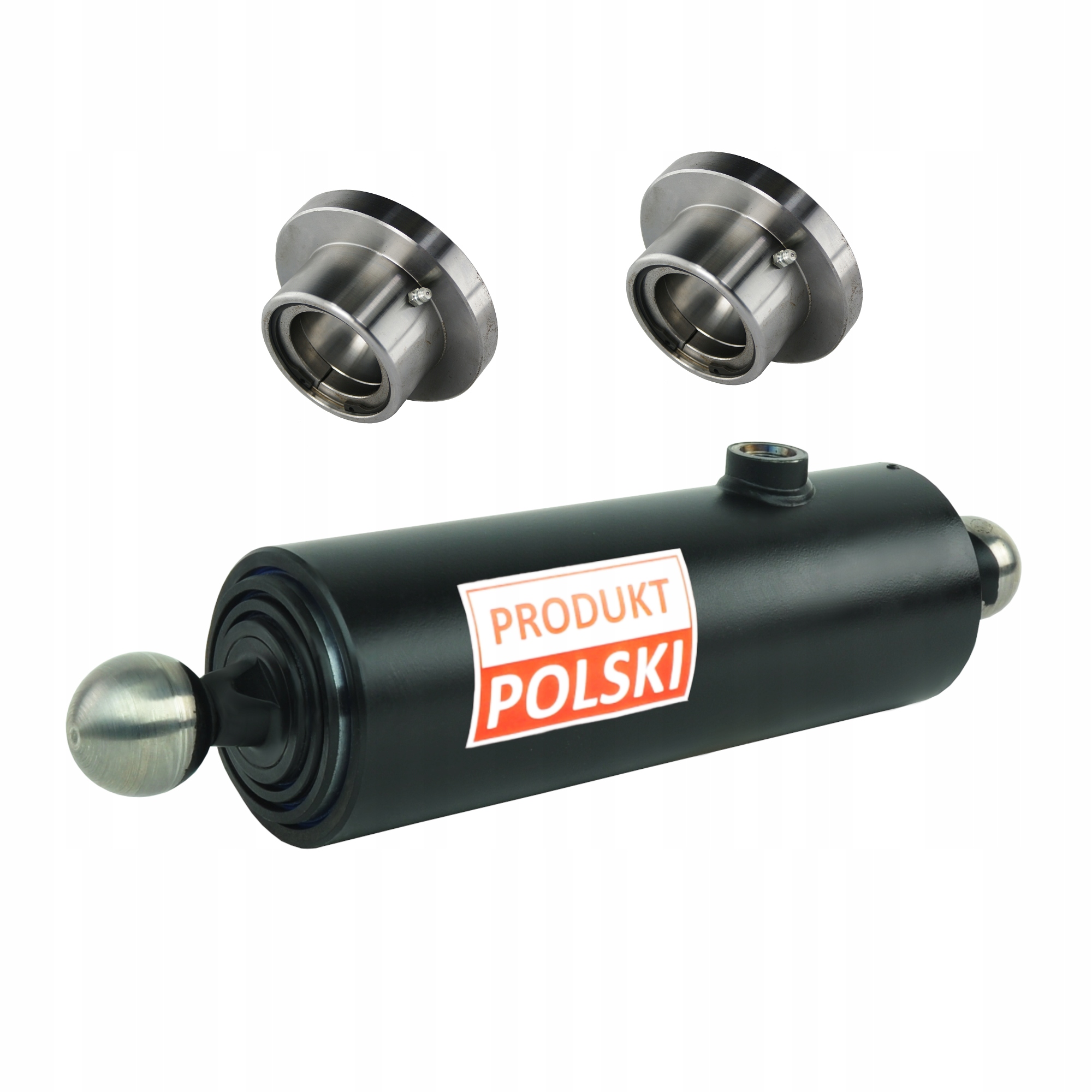

POLSKI CYLINDER TELESKOPOWY PRZYCZEPY HL8011

SKOK 580mm

W ZESTAWIE Z DWOMA GNIAZDAMI

Produkcja:

Oryginalny produkt marki Hydrolider, symbol: 1.30.80.011; CT 90/3/600

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle.

Siłownik głównie przeznaczony do przyczepy rolniczej typu HL8011 z wywrotem na bok, w której zamontowane są dwa takie siłowniki. Może być wykorzystany przy produkcji innych przyczep o podobnych parametrach.

Informacje ogólne:

• Ilość członów (tłoczysk): 3
• Otwór hydrauliczny: gwint wewnętrzny M22x1.5 (tak jak w oryginale)
• Prędkość maksymalna tłoczysk 0,5m/s
• Zapotrzebowanie oleju: 3 litry
• Maksymalne ciśnienie robocze: 16 MPa
• Próg czułości (ciśnienie rozruchu): 0,5 MPa

Parametry pracy:

• Dopuszczalna temperatura otoczenia: -40ºC do +60ºC
• Dopuszczalna temperatura oleju: -15ºC do +80ºC
• Typ cieczy: olej hydrauliczny na bazie oleju mineralnego

Warto wiedzieć:

Hydrauliczne siłowniki teleskopowe składają się z kilku cylindrów, o coraz mniejszej średnicy zmontowanych jeden w drugim i kolejno się wysuwających. W ten sposób możliwe jest uzyskanie dużego skoku, przy małej długości złożonego siłownika.

W hydraulicznych siłownikach teleskopowych jednostronnego działania, olej pod ciśnieniem działa z jednej strony powodując wysuwanie poszczególnych członów siłownika. Powrót teleskopu realizowany jest pod wpływem siły zewnętrznej (najczęściej pod wpływem ciężaru skrzyni wyładowczej przyczepy).

Dopływ i spływ oleju odbywa się tym samym przewodem, kierunkiem przepływu oleju steruje operator maszyny poprzez zawór rozdzielający (dźwignię).

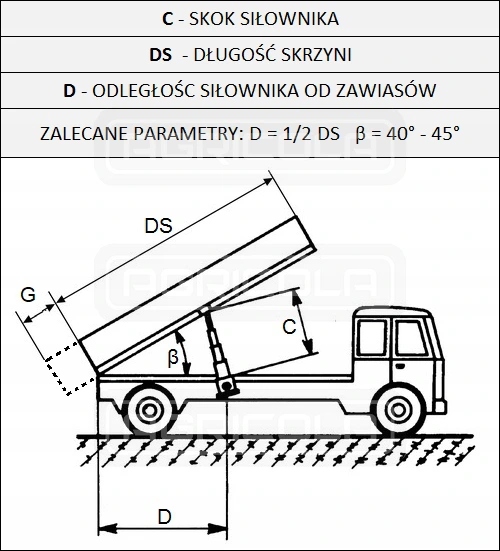

Zalecany kąt nachylenia skrzyni przy rozładunku powinien mieścić się między 40 a 45 stopni. Miejsce montażu siłownika powinno być w połowie długości skrzyni załadunkowej. Poniżej przydatne tabele i schematy przy doborze odpowiedniego siłownika, znając długość skrzyni załadunkowej:

Dane przydatne przy doborze siłownika do skrzyni ładunkowej:

• max ciężar sypkiego ładunku + ciężar skrzyni (12MPa): 6 T
• max ciężar sypkiego ładunku + ciężar skrzyni (16MPa): 8 T
• maksymalna odległość od siłownika do zawiasów (D): 850mm
• długość skrzyni przy wywrocie na tył (DS): 1700mm
• możliwość wydłużenia skrzyni wysuwając ją poza zawiasy (G)

Siła wysuwu siłownika na poszczególnych sekcjach 12/16MPa (T):

• pierwszy człon średnica 90mm - 7,8T / 10,3T
• drugi człon średnica 75mm - 5,4T / 7,2T
• trzeci człon średnica 60mm - 3,5T / 4,6T
