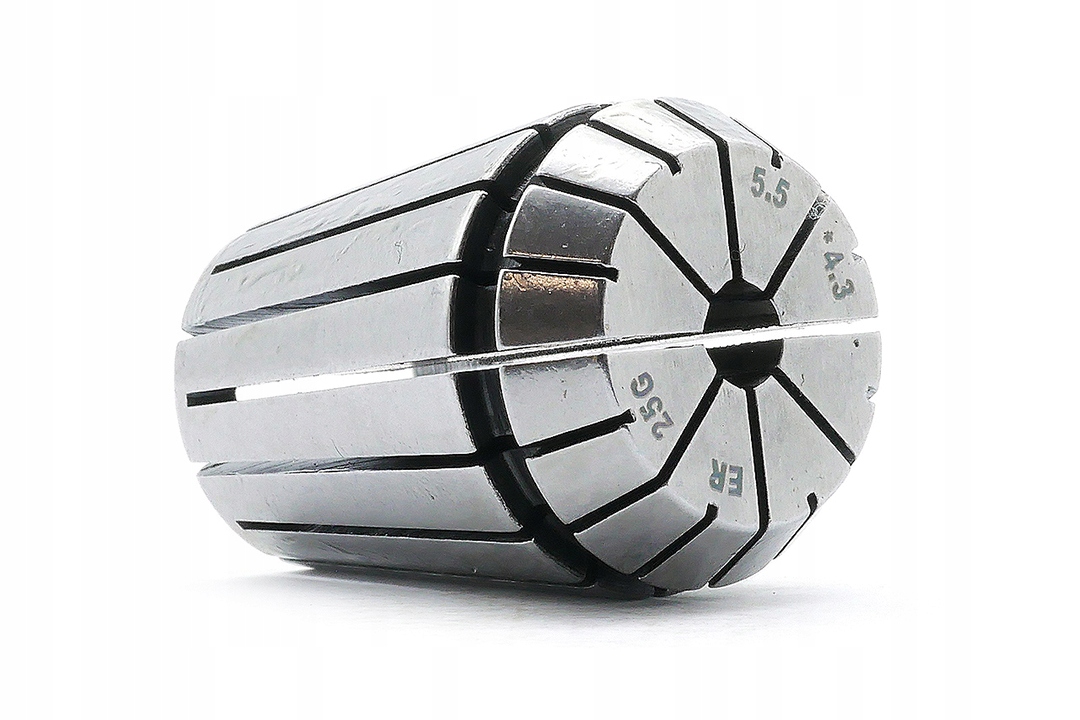

Tulejka zaciskowa do gwintowników | ER25 - 5,5 x 4,3 mm - DARMET

▶️ Producent: DARMET

• Rozmiar: 5,5 - 6,0 mm
• Otwór: do gwintowników
• Typ tulejki: ER25

▶️ Właściwości :

• Tulejka zaciskowa ER25 przeznaczona do gwintowników maszynowych M4.
• W celu poprawnego funkcjonowania gwintownika należy użyć oprawki kompensacyjnej ER25.

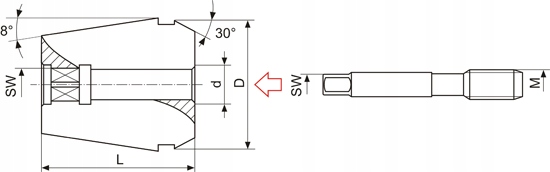

▶️ Dane techniczne:

• M: M5
• d: 5,5 mm
• SW: 4,3 mm
• D: 26 mm
• L: 34 mm

▶️ Normy ER25:

• d1: 1÷16 mm
• Zakres zaciskania: 0,5÷1 mm
• d2: 25 mm
• d3: 26,0 mm
• aAT3: 8°
• l1: 34,0 mm
• l13 max: 12 mm

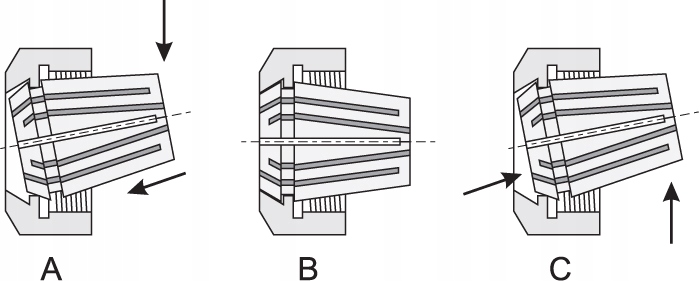

▶️ Jak prawidłowo zamocować tulejkę zaciskową w nakrętce ER?

• A) Należy pod kątem osadzić tulejkę zaczepiając kanałkiem koszyczka o mimośrodkową lub cylindryczną opaskę nakrętki
• B) Czując delikatny opór wcisnąć do charakterystycznego "klik"
• C) Demontaż odbywa się równie prosto, przechylamy koszyczek, tak aby zwolnić go z opaski w nakrętce

▶️ Bezpieczeństwo:

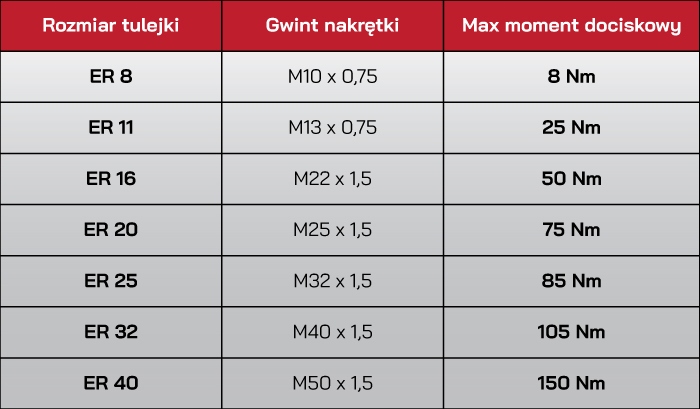

Aby prawidłowo zacisnąć narzędzie za pomocą tulejki zaciskowej ER należy dokręcić nakrętkę ER z odpowiednim momentem obrotowym. W tabeli przedstawiono wartości momentów do różnych typów nakrętek ER.
