Klotz VD167SH

Przewodów tej firmy chyba nikomu nie trzeba reklamować. Klotz to najpopularniejszy i jednocześnie najlepszy producent przewodów oraz złączek audio. W naszym sklepie znajdziesz wszelkiego typu przejściówki, interkonekty, kable MIDI itp. Każdy produkt jest oryginalny i gwarantuje najwyższą jakość jaką bez wątpienia reprezentuje firma Klotz. Pamiętaj, że kable są najbardziej newralgicznym punktem i to od ich jakości głównie zależy niezawodność całego systemu!

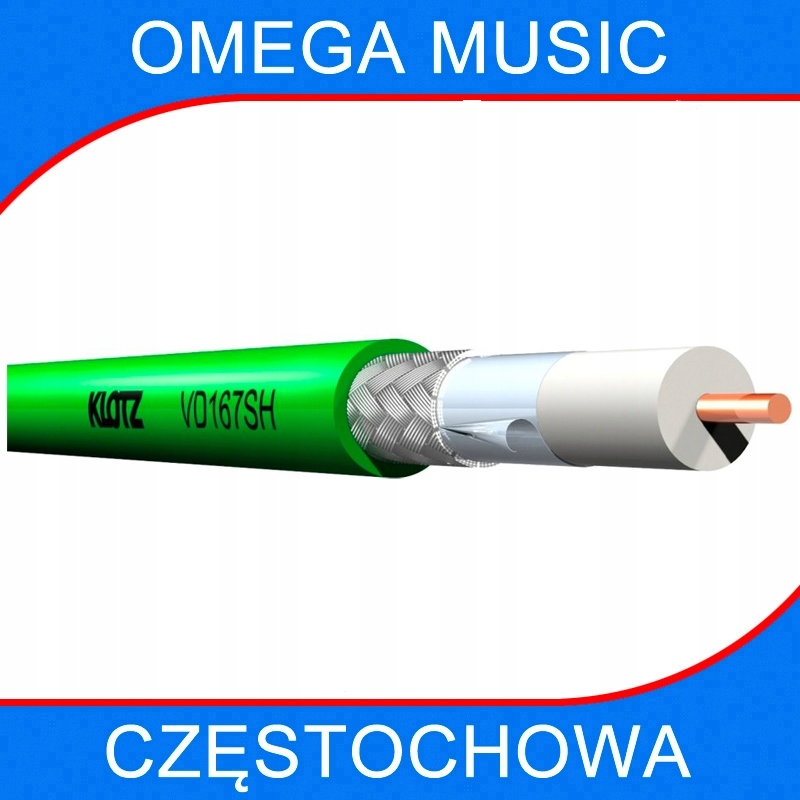

VD167SH HD-SDI - digital video cable

V16/72 jest to kabel przeznaczony do ultra niskiej utraty transmisji w stałych instalacjach z bardzo dużą odległością. Jego stały miedziany rdzeń o średnicy 1,63 milimetrów zapewnia Ultra-niskie tłumienie. Typowe odległości zgodnie z standardami SMPTE wynoszą:

• 590 metrów dla SDI- sygnału wideo,
• 160 metrów, 1,5 Gb/s dla sygnału HD-SDI
• 116 metrów do 3 Gb/s.
• Jednak w praktyce dłuższe dystanse mogą również być możliwe w zależności od zastosowanych urządzeń.

Rdzeń jest umieszczony w izolacji "PE" która zapewnia transmisję sygnału z niską stratą odbiciową i Ultra-niskie tłumienie. Skuteczna ochrona przed zakłóceniami elektromagnetycznymi jest zapewniona przez podwójne ekranowanie, podwójne aluminiowe warstwy kompozytowe i Ultra-gęsta miedziana plecionka, co zapewnia ponad 95% badań kontrolnych. V16/72 jest dostępny z dwóch materiałów: z wytrzymałego PCV lub trudnopalnej-halogenowej FRNC dla urządzeń stacjonarnych.

Specyfikacja:

• inner conductor: solid bare copper wire, Ø 1.63 mm
• insulation: Foam-Skin PE, gas injected, Ø 7.2 mm
• outer jacket: FRNC
• min. bending radius: 60mm
• colour: Green
• weight: 0,12kg/m
• 1. shield: AL/PET/AL double-layer foil
• 2. shield: tinned copper braid, >95% coverage
• overall diameter: 10.2 mm
• working temperature: -30°C / +70°C
• characteristic impedance: 75 Ω ± 2%
• capacity: 53 pF/m
• velocity of propagation: 84 %
• DC resistance inner conductor: 8.6 Ω/km
• outer conductor: 4.9 Ω/km
• screening attenuation: > 95 dB
• attenuation [dB/100m]:

1 MHz 0.5

5 MHz 1.0

10 MHz 1.4

100 MHz 3.9

200 MHz 5.5

270 MHz 6.7

360 MHz 7.8

500 MHz 9.3

1000 MHz 13.6

1500 MHz 17.1

• return loss

30 - 300 MHz > 30 dB

300 - 600 MHz > 26 dB

600 - 900 MHz > 24 dB

Cena za jeden metr

1 sztuka = 1mb

PRODUKT ORYGINALNY
