Przetwornica 2-16V – 3.3V S9V11F3S5

Moduł przetwornicy Step-up/Step-down 2-16V – 3.3V S9V11F3S5

Opis

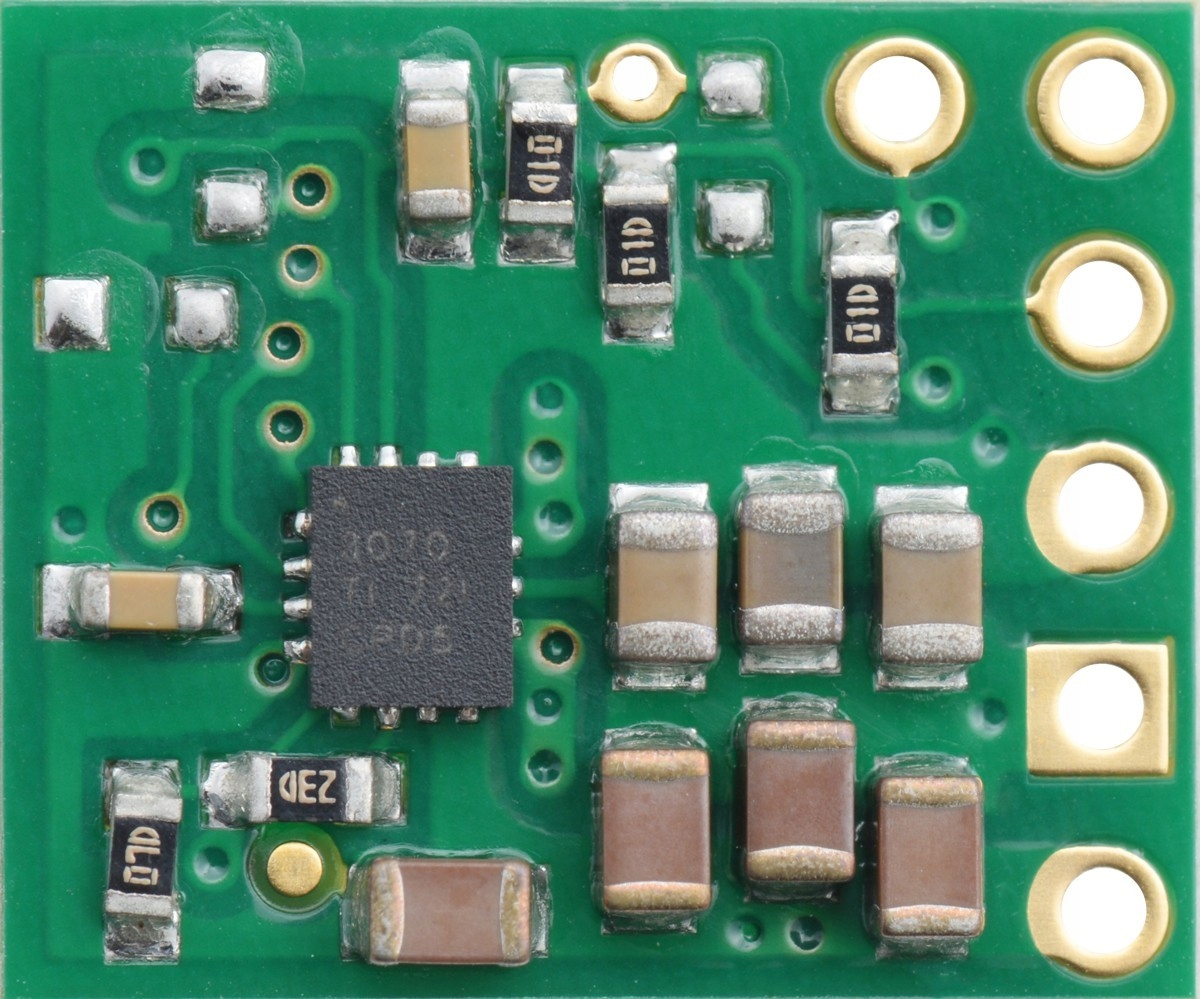

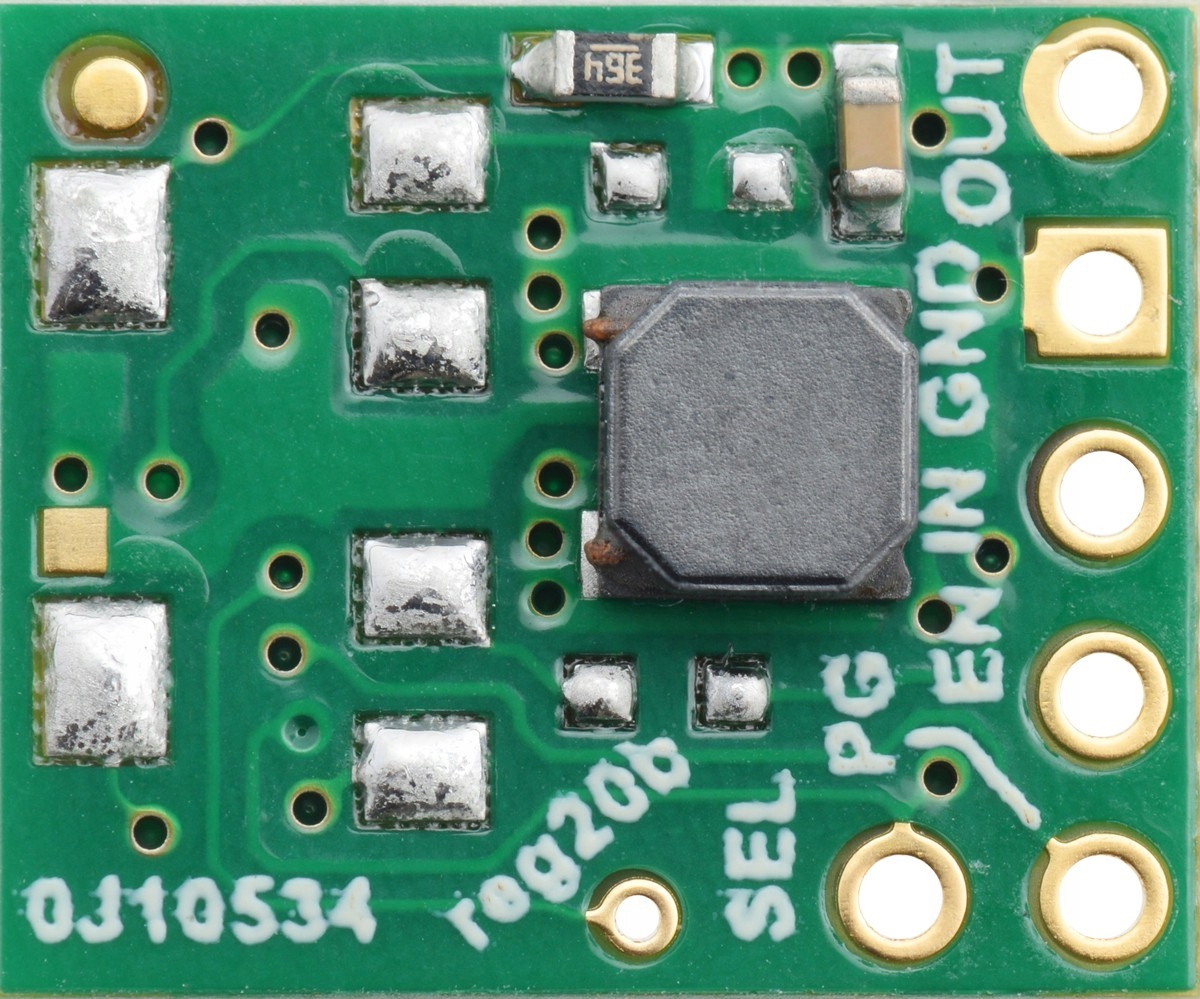

Moduł przetwornicy oparty na układzie S9V11F3S5, umożliwia uzyskanie napięcia 3,3 V (maks. 1,5 A) z napięcia wejściowego 2-16 V. Możliwe jest uzyskanie napięcia wyjściowego 5 V (wymaga modyfikacji zworki - pin SEL).

Właściwości

• Napięcie wejściowe: 2-16 V (do wystartowania urządzenia potrzebne jest napięcie co najmniej 3 V, potem może być obniżone do 2 V)
• Maksymalny prąd wyjściowy: 1,5 A
• Napięcie wyjściowe: 3,3 V (możliwość wyboru 5 V za pomocą odpowiedniej zworki)
• Wbudowane zabezpieczenia przed zwarciem i przegrzaniem (układ nie ma zabezpieczenia przed odwrotną polaryzacją)
• Typowa sprawność: 85 %
• Wymiary: 12,7 x 15,3 x 4,3 mm (bez przylutowanych złącz)
• Waga: 0,7 g (bez przylutowanych złącz)

W zestawie

• Moduł przetwornicy Step-up/Step-down
• Złącze goldpin proste 3-pinowe
• Złącze goldpin kątowe 3-pinowe
