GRUPA BEZPIECZEŃSTWA STALOWA DO C.O. 3 BAR AFRISO

Przedmiotem aukcji jest

Grupa bezpieczeństwa kotła BSS, Nmax UDT 73,6 kW, z zaworem bezpieczeństwa MS 3 bar, z przyłączem do naczynia przeponowego z szybkozłączem AFRISO

ZASTOSOWANIE

Grupa bezpieczeństwa kotła BSS służy do zabezpieczenia zamkniętych instalacji grzewczych.

Grupa wyposażona jest w przyłącze do naczynia wzbiorczego o pojemności do 25 l, zawór bezpieczeństwa zabezpieczający przed wzrostem ciśnienia w instalacji, manometr do kontroli ciśnienia i odpowietrznik automatyczny do usuwania powietrza z instalacji

BUDOWA

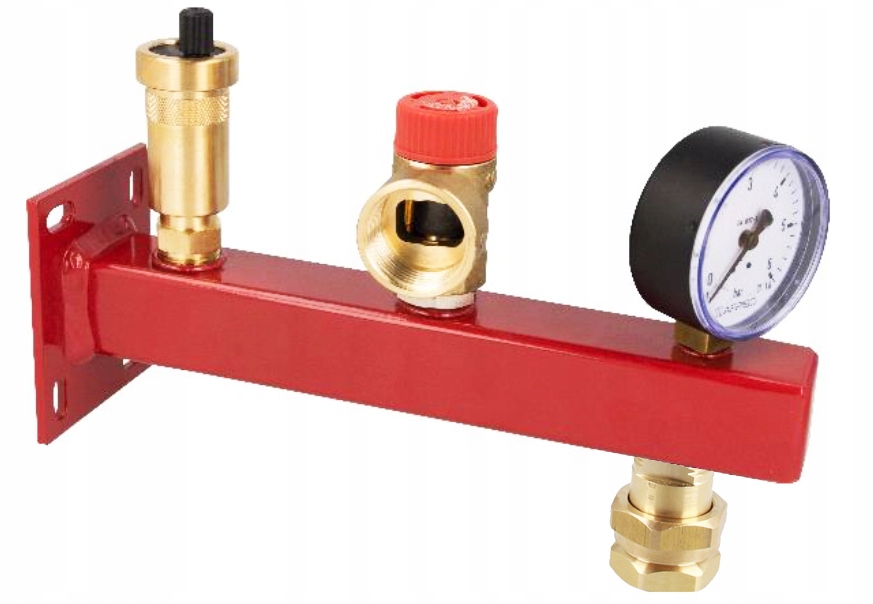

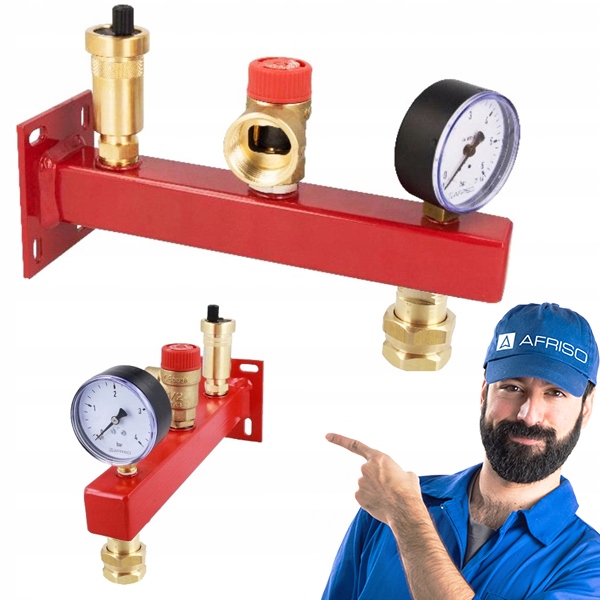

Grupa zbudowana jest ze stalowej belki na końcu której umieszczono gwint przeznaczony dla naczynia przeponowego. Do belki przymocowano również – manometr, zawór bezpieczeństwa, automatyczny odpowietrznik oraz szybkozłącze. Belka zakończona jest elementem mocującym z otworami pod śruby, który należy wykorzystać do przytwierdzenia jej do ściany.

Dzięki zamontowanej szybkozłączce istnieje możliwość serwisowania naczynia bez konieczności wypuszczania wody z instalacji.

DANE TECHNICZNE

• Moc zabezpieczanej instalacji: max 73,6 kW wg UDT
• Przyłącze naczynia przeponowego: szybkozłącze GW G3/4”
• Przyłącze do instalacji: GW 3/4”
• Zakres manometru: 0 ÷ 4 bar
• Ciśnienie otwarcia zaworu bezpieczeństwa MSW: 3 bar
• Rozmiar tarczy manometru: Ø63 mm
• Najmniejsza średnica kanału dolotowego d zaworu bezpieczeństwa: 13 mm
• Współczynnik wypływu dla par i gazów α zaworu bezpieczeństwa MSW: 0,41
• Współczynnik wypływu dla cieczy αc zaworu bezpieczeństwa MSW: 0,31

Wymiary (długość x wysokość x szerokość) 249 x 89 x 75 mm
